GPS技术在城市控制测量中的应用摘要:针对gps 观测中的wgs -84 坐标系与城建坐标系转换的问题以及gps 大地高与城建测量中的正常高转换等问题,根据城建坐标系的特点,提出了一个简单、实用且满足一定精度的坐标转换方法和采用各种数学模型进行gps 水准拟合的方法。
并根据某地实测资料,进行了验证。
关键词: wgs-84 坐标系;城建坐标系;坐标转换;高程拟合gps 作为20 世纪的一项高新技术,已在许多领域得到广泛应用,尤其是在城市控制测量中,改变了传统的测量作业方式,提高了工作效率,也带来了可观的经济效益。
本文作者根据实践经验,针对城建坐标系的特点,就城市控制测量中wgs -84 坐标系与城建坐标系的转换问题以及利用gps的大地高进行gps 水准拟合等问题,做了一些探讨。
一、wgs-84 坐标系与城建坐标系的转换方法众所周知, gps 观测量是基于以地球质心为原点的空间大地直角坐标系,即wgs-84 世界大地坐标系;城市测量应用的坐标系一般为城建坐标系,而城建坐标系通常是采用如下3 种坐标系之一: ? 国家统一3°带高斯正形投影平面直角坐标系统(即国家系统); ? 投影于抵偿高程面上的高斯正形投影3°带平面直角坐标系统; ? 高斯正形投影任意带平面直角坐标系,投影面可采用黄海平均海面或城市平均高程面。
某市城建坐标系就属于第? 种类型。
城建坐标系的共同特点是,它们都是以1954 年北京坐标系为基础,采用克拉索夫斯基椭球参数,应用高斯正形投影,其对应的3 维直角坐标系的坐标轴基本上与1954 年北京坐标系的坐标轴指向一致;而对于第? 、? 两种情况而言,由于投影面的差别以及中央子午线的差别,会带来尺度因子和平面坐标轴指向的偏差。
因此,应用gps 测量的wgs-84 坐标与城建坐标的转换方法和用gps 观测的wgs-84 坐标与1954 年北京坐标的转换方法又有所不同。
作者认为采用如下3 个步骤进行坐标转换,既简单实用,又能满足城市控制测量的需要。
GPS-RTK技术在城市控制测量中的应用摘要:GPS—RTK技术操作简便,而且其工作状态非常稳定,是一种高效率、高精度的测量方法,在城市控制测量中被广泛地应用,本文分析GPS—RTK技术的工作原理,阐述城市控制测量的流程,并结合工程实例说明GPS—RTK技术的实用性。
关键词:RTK技术测量精度1 GPS-RTK技术1.1工作原理GPS实时动态测量(Real-Time Kinematic)简称RTK,是载波相位差分技术,是一种实时处理两个测站载波相位观测值的差分方法。
具体RTK 作业原理是设置一台GPS基准站,并将收集到的重要数据,如坐标系转换参数、基准站坐标以及预设精度指标等等数据输入GPS 手簿,通过多台GPS流动站在若干个待测点上设站实现数据链接;基准站以及流动站能够同时收到卫星信号,并且基准站能够通过电台将其观测数据以及设站信息一并输送到流动站;流动站实现对来自基准站的数据及GPS观测数据的接收,然后组成差分观测值实施实时处理,并得出定位结果。
细分下来,RTK技术有修正法和差分法两种:(1)前者属于准RTK技术,是把基准站的载波相位修正值发送给流动站,流动站收到改正的载波相位后再求解坐标;(2)后者属于真正的RTK技术,是把基准站采集到的载波相位直接输送至流动站,通过流动站求差解算坐标。
1.2测量误差分析RTK 测量误差包括两方面:点号△X△Y△ZA0.0110.0080.026B0.0180.0040.013D0.0060.0120.008E0.0120.0170.0 03如表2所示,为对同一观测点在不同时间段进行重复RTK测量的坐标较差:表2 重复测量同一控制点的坐标较差(单位/m)点号△X△Y△ZTb20.0060.0140.022Blc0.0020.0010.011Qszsz0.0160.0050.012Gx3160 .0120.0060.009在测区的工程控制测量和放样测量中都采用了RTK技术作业,从效果上来分析,RTK技术能够实时地提供点位坐标和高程,也能够实时获知测量点位的精度,工作效率高。

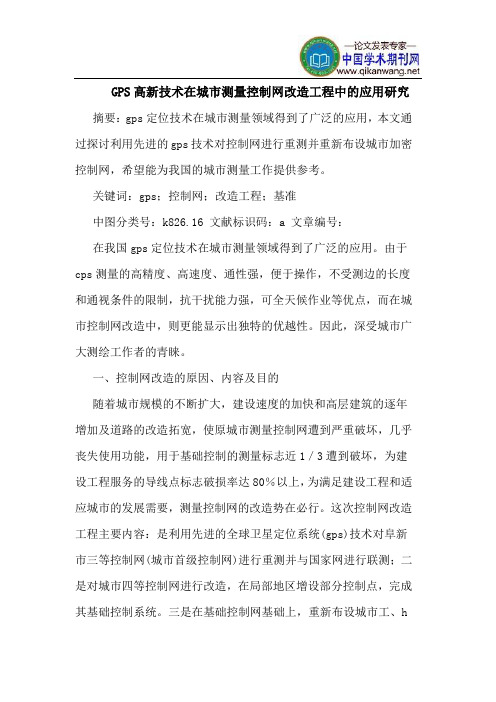

GPS高新技术在城市测量控制网改造工程中的应用研究摘要:gps定位技术在城市测量领域得到了广泛的应用,本文通过探讨利用先进的gps技术对控制网进行重测并重新布设城市加密控制网,希望能为我国的城市测量工作提供参考。
关键词:gps;控制网;改造工程;基准中图分类号:k826.16 文献标识码:a 文章编号:在我国gps定位技术在城市测量领域得到了广泛的应用。
由于cps测量的高精度、高速度、通性强,便于操作,不受测边的长度和通视条件的限制,抗干扰能力强,可全天候作业等优点,而在城市控制网改造中,则更能显示出独特的优越性。
因此,深受城市广大测绘工作者的青睐。
一、控制网改造的原因、内容及目的随着城市规模的不断扩大,建设速度的加快和高层建筑的逐年增加及道路的改造拓宽,使原城市测量控制网遭到严重破坏,几乎丧失使用功能,用于基础控制的测量标志近1/3遭到破坏,为建设工程服务的导线点标志破损率达80%以上,为满足建设工程和适应城市的发展需要,测量控制网的改造势在必行。
这次控制网改造工程主要内容:是利用先进的全球卫星定位系统(gps)技术对阜新市三等控制网(城市首级控制网)进行重测并与国家网进行联测;二是对城市四等控制网进行改造,在局部地区增设部分控制点,完成其基础控制系统。
三是在基础控制网基础上,重新布设城市工、h级gps加密控制网。
这次控制网改造的目的就是使原来残缺不全的控制网得以完善,以满足各项建设工程的需要,适应城市高速发展的需要;其次是采用gps技术和手段高精度、高效率完成控制网改造,使之适应高科技发展要求,满足社会各界对测量工作的高质量、高速度、现代化的需求,为我市空间基础地理信息系统建设打下良好空间数据基准。
二、设计依据与原则(一)设计依据第一、1992年国家测绘局发布的行业标准《全球定位系统fgps)测量规范》。
第二、全球定位系统城市测量技术规程(1997版)第三、1998年建设部发布的行业标准《全球定位系统城市测量规范》第四、gjjs-99《城市测量规范》第五、本技术设计书执行前述技术标准过程中,如其个别要求互相矛盾,以本技术设计书为准。
GPS在城市区域控制测量中的应用王志武1,郑永海2(1.河南省煤田地质局一队,河南新郑451100;2.河南中煤测绘公司,河南郑州450052)摘要:GPS在各种控制测量中已得到广泛应用,目前城市建设规模逐年扩大,大量的城市建设需要城市测绘作保障,传统的测绘手段已无法满足要求。
以郑州东新区为例,采用GPS城市区域控制网的观测、基线解算和基线检核.进行了三维无约束平差计算和二维约束平差,并分析了城市GPS区域控制网所能达到的精度。
结果表明,能用比较少的投入,取得了控制面积100肼的测绘成果,并指出了GPS测量应注意的问题。
采用GPS技术进行高等级控制网的测量具有高效率、高精度、多功能、操作简便等优点。
关键词:GPS;城市;区域;控制测量;控制网中图分类号:P228.4文献标识码:A文章编号:1672一1144(2010)01---0120—02ApplicationofGPSinCityControlSurveyingWANGZhi.WUl,ZHENGYong-hai2(1.No.1TeamofHe’nanProtineeCodF/e/dGeo/ogyBureom。
X/nzheng,He’栅451100,China;2.1ie’枷劢D,lg,】捌鼬胱归磬andMappingCompany,Zhengzhou,He’nan450052,China)Abstract:GPShasbeenwidelyusedinvariouscontrolsurveys.Here,takingzhengdongNewRegionforexample,themethodforestablishingthecontrolnetworkwithGPSisdiscussed,andtheaccuracyofthecontrolnetworkwithGPSisanalyzed.Atthe8帅etime,thequestionsinGPSsurveywhichshouldberaidattentiontoarepointedout,and8011舱advantagesbyusingGPSinsurveyingareputforward.Atlast,SOIllebeneficialconclusionsaredrawn.Keywords:GPS;dty;regionZOIle;controlsurvey;controlnetwork0引言为加快郑州市城市化进程,扩大城市规模,把郑州建设成为国家区域性中心城市,河南目前正在实施“中心城市群”带动战略。
要在郑东新区已经基本成形的基础上加快推进“大郑东新区”建设…1。
城市要建设,测绘需先行,本文重点讨论大郑东新区某开发区区域控制测量,控制面积100km2,控制点数23个,控制网等级三等。
常规控制测虽如三角测量、导线测量,要求点间通视,费工费时,而且精度不均匀怛J。
GPS测量无需点问通视且能够高精度地进行各种控制测量。
区域GPS控制网的特点是控制区域有限(或一个市或一个地区),边长短(一般从几百米到20km),观测时间短(静态定位的几十分钟至一、两个小时)。
就其作用13J而言分为:(1)建立新的地面控制网;(2)检核和改善已有地面网;(3)对已有的地面网进行加密;(4)拟合区域大地水准面。
lGPS用于建立区域控制网1.I技术依据[4】(1)CJJ8—99(城市测量规范》;(2)GB/T18314—200l《全球定位系统GPS测量规范》;(3)CJJ73—97(全球定位系统城市测量技术规程》。
1.2平面和高程系统平面系统:郑州地方坐标系。
平差计算时同时提交2000国家大地坐标系,1980西安坐标系、1954北京坐标系和郑州地方坐标系成果,使用时采用地方坐标系成果bJ。
高程系统:1985国家高程基准。
1.3GPS测量仪器设备本测区GPS控制网的观测均使用经检验合格的四台套Trimble5700GPS双频接收机,其标称精度为静态平面5咖+O.5ppm,高程5嗍+lppm;动态平面10llffn+1ppnl,高程20姗+2ppm,经检测,其精度均优于标称指标。
内业处理采用3V_,OI.5GPS数据后处理软件和POWER.J岖J4.0GPS网平差软件。
1.4GPs网的建立及观测控制网的布设:点间距2—3km,按优化设计方案布网。
GPS网的选点与埋石:GPS点兼作水准标志,RTK基准站设具有强制对中装置的中心标志【6I。
GPS网的作业中严格遵守了,以下的基本技术要求:严格规定开关机时间并逐项填写了测量手簿最少有效观测卫星数>4卫星高度角>15。
收稿日期:2009-09-05修回日期:2009.12-01作者简介:王志武(196卜),男(汉族),河南省渑池人。
大专学历,工程师.主要从事野外地质工程测量和测绘管理工作。
第1期王志武,等:GPS在城市区域控制测量中的应用121平均重复设站数>1.6时段长度>60min数据采样间隔158。
严格对中、整平,对中误差小予1nlnl。
通讯联系时,通讯设备应低于接收机天线,并尽可能与测站保持5m以上的距离。
1.5基线解算和基线检核GPS接收机采集记录是GPS接收机天线至卫星伪距,载波相位和卫星、星历等数据。
GPS数据处理要从原始的观测值出发直到最终的测量定位成果,基线数据处理过程分为数据传输、数据预处理、基线解算、基线检核等过程[7・8l。
本区域控制网有52个同步环,环全长平均值为7939.512m,58个异步环,环全长平均值为7581.089m;复测基线13条,平均边长为2239.824m。
同步环采用基线的坐标分量相对闭合差和全长相对闭合差来检查基线质量,异步环和复测基线则采用分量及全长闭合差来检核基线质量。
根据实测基线解算结果,对控制网同步环、异步环及复测基线的全长相对精度进行了统计,其详细情况见表l一表5。
表l控制网同步环质量统计表5控制网三维无约束平差精度统计从表l~表5统计可以看出所有基线均获得高质量的解,而且内符合程度较好,不含明显粗差。
1.6GPS网的平差计算三维无约束平差,平差后GPS点位精度见表6。
表6平差结果表明:所选独立基线构成的GPS网具有较高的内部符合精度,观测值不含粗差,基线向量解所确定的协方差阵相互之间的比例关系合理。
GPS三维无约束成果为控制区提供了可靠WGS一84坐标基准,从而为控制区RTK参数的求定奠定了坚实的基础。
二维约束平差,二维约束平差精度见表7。
表6平差后GPS点位精度统计表7二维约束平差精度统计从表7可看出:约束平差后各平面点点位中误差均在1锄以下,距离相对中误差远低于城市三等GPS网规定的1/80000,可见本次实测的控制区三等GPS网的精度很高。
(下转第150页)150水利与建筑工程学报第8卷内力根据力法求出:J|I厶=54.32kN・m,肘j=55.18I【N・m,算方法初步估算某主抽风除尘管道横向加劲肋间距,间距的耽=一18.73kN・m。
大小直接决定作用其上的筒载和肋的截面【4|。
然后通过有挠度玖:一7.85mm,Xc:一I.12mm。
限元软件对已进行初步设计的管道设计方案模拟计算分析,3.2简化与软件计算对比得到其应力和变形,并找到管道中的危险截面。
最后将有限对比上述两种计算结果,可以看出,管道的危险截面在元模拟的计算结果与简化计算结果进行对比,以验证设计的大端口处,危险点在图6中的A点,这一点的弯矩为54.32安全性。
通过多次这种循环计算得到最优的设计方案,为今kN.m,两种计算方法得到的挠度相差6.9%,取较大值8.43后主抽风除尘管道设计提供参考。
呦[6】。
参考文献:强度校核川:[1]王华.加肋组合旋转壳的有限元应力分析[D].海军工程学院,d=旋=孝潞-61.5MPa<f[2】翥二'许德眦耿舱双曲料仓斗壳的静载与动力模态有限挠度校核:元分析[J]。
特种结构,2006,23(1):17.18.Yc:8.43mm<—52j00≯mm:20.8咖[3]国红红,张亚,张艳军・压力容器壳体的有限元分析及优化设训计【J].机械管理开发,2008,23(3):30-31.由以上分析可以得出结论,横向加劲肋用这种截面是安[4]钱成绪.火力发电厂烟风煤粉管道设计技术规程配套设计计算全的,有较大的安全储备。
为了节省钢材,可改用较小截面方法[M].北京:中周电力出版社,2004.的角钢,经过多次计算确定使用等肢角钢L200×16,纵向加[5]汪一骏,顾泰昌,等.钢结构设计手册[M].北京:中国建筑111业劲肋还是按构造用扁钢160×14。
出版社,2003.,..、.E6]敖晓钦,陈向荣。
刘瑞蕊.大型钢板筒仓荷载计算及稳定设计方4结荫;法比较[J].水利与建筑-亡程学报。
2009,7(3):16-18.首先根据我国火力发电厂烟风煤粉管道加劲肋设计计[7]GB50017—2003・钢结构设计规范[s]・北京:中国计划出版社,(上接第121页)1.7利用GPS技术进行高等级控制网的测量应注意的问题观测前应做好观测计划,尤其是高等级网的布设、路线选取、车辆调动等都直接影响观测效率。
网中必须有足够的同步环观测才能保证网的精度,为保证控制网的等级,应避免过短边的出现。
GPS网平差时,在网中已知高程点越多,高程拟合的精度越好,网形布设越均匀,精度越高。
因此潲控制网的网形对GPS控制点点位及高程精度有直接影响。
2结语GPS测量技术在大郑东新区某区域控制测量中的应用,证明了以下结论:采用GPS技术进行高等级控制网的测量具有高精度、全天候、高效率、多功能、操作简便等优点。
cPs新技术用于超大城区控制在资金和时间上有明显优势,用较短的作业时间达到了预期的目的,为保证按时完成其它测绘工程打下了坚实的基础。
用较少的投入取得了控制面积100I,M的测绘成果。
根据以往经验,若用常规的测量手段,则经费和人力的投入将是本测绘手段的5一10倍。
用高精度仪器设备保证了后工序各项成果的数学精度,该项目已顺利通过验收,全部成果质量被评为优。
参考文献:[1]刘绍堂.RTK在郑州东新区建设用地勘测定界测量中的应用[J].北京测绘,2005,22(3):55.56.[2]刘绍堂。
肖海红,赵站杨.C.PS打桩定位系统在杭州湾跨海大桥施工中的应用[J].西南科技大学学报(自然科学版),2005,27(4):42-45.[3]施风翔.利用C,PS技术建立控制测量新模式的探讨[J].测绘标准化,2005,21(1):40-42.[4]刘绍堂,赵站杨.全站仪在杭州湾跨海大桥箱梁桩基定位中的应用[J].水利与建筑工程学报,2006,4(1):24-26.[5]刘绍堂,李微晓.赵站杨,等.杭州湾跨海大桥箱梁施工控制加密技术[J].施工技术,2008.32(7):15.17.[6]刘绍堂,赵让乾,许成功.某煤田地质勘探区大比例尺测图G娲测量技术[J].地质装备,2008,9(5):29.31.[7】李旷建,李春红.G跨在建立和改造城市控制网中应用的若干问题[J].城市勘测,2005。
