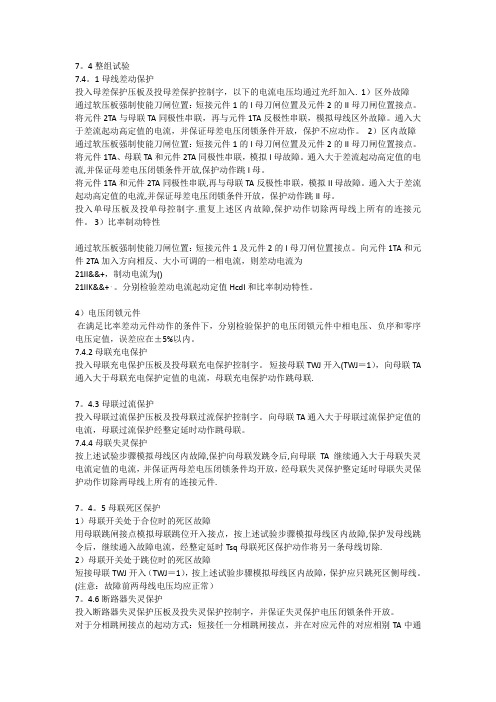

1母线差动保护投入母差保护压板及投母差保护控制字，以下的电流电压均通过光纤加入. 1）区外故障通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。

将元件2TA与母联TA同极性串联，再与元件1TA反极性串联，模拟母线区外故障。

通入大于差流起动高定值的电流，并保证母差电压闭锁条件开放，保护不应动作。

2）区内故障通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。

将元件1TA、母联TA和元件2TA同极性串联，模拟I母故障。

通入大于差流起动高定值的电流,并保证母差电压闭锁条件开放,保护动作跳I母。

将元件1TA和元件2TA同极性串联,再与母联TA反极性串联，模拟II母故障。

通入大于差流起动高定值的电流,并保证母差电压闭锁条件开放，保护动作跳II母。

投入单母压板及投单母控制字.重复上述区内故障,保护动作切除两母线上所有的连接元件。

3）比率制动特性通过软压板强制使能刀闸位置：短接元件1及元件2的I母刀闸位置接点。

向元件1TA和元件2TA加入方向相反、大小可调的一相电流，则差动电流为21II&&+，制动电流为()21IIK&&+⋅。

分别检验差动电流起动定值HcdI和比率制动特性。

4）电压闭锁元件在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。

7.4.2 母联充电保护投入母联充电保护压板及投母联充电保护控制字。

短接母联TWJ开入(TWJ＝1），向母联TA 通入大于母联充电保护定值的电流，母联充电保护动作跳母联.7。

4.3母联过流保护投入母联过流保护压板及投母联过流保护控制字。

向母联TA通入大于母联过流保护定值的电流，母联过流保护经整定延时动作跳母联。

7.4.4母联失灵保护按上述试验步骤模拟母线区内故障,保护向母联发跳令后,向母联TA继续通入大于母联失灵电流定值的电流，并保证两母差电压闭锁条件均开放，经母联失灵保护整定延时母联失灵保护动作切除两母线上所有的连接元件.7。

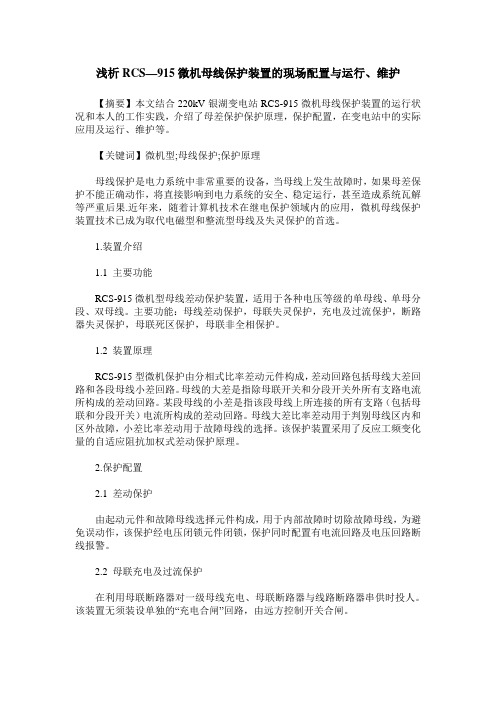

浅析RCS—915微机母线保护装置的现场配置与运行、维护【摘要】本文结合220kV银湖变电站RCS-915微机母线保护装置的运行状况和本人的工作实践，介绍了母差保护保护原理，保护配置，在变电站中的实际应用及运行、维护等。

【关键词】微机型;母线保护;保护原理母线保护是电力系统中非常重要的设备，当母线上发生故障时，如果母差保护不能正确动作，将直接影响到电力系统的安全、稳定运行，甚至造成系统瓦解等严重后果.近年来，随着计算机技术在继电保护领域内的应用，微机母线保护装置技术已成为取代电磁型和整流型母线及失灵保护的首选。

1.装置介绍1.1 主要功能RCS-915微机型母线差动保护装置，适用于各种电压等级的单母线、单母分段、双母线。

主要功能：母线差动保护，母联失灵保护，充电及过流保护，断路器失灵保护，母联死区保护，母联非全相保护。

1.2 装置原理RCS-915型微机保护由分相式比率差动元件构成，差动回路包括母线大差回路和各段母线小差回路。

母线的大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。

该保护装置采用了反应工频变化量的自适应阻抗加权式差动保护原理。

2.保护配置2.1 差动保护由起动元件和故障母线选择元件构成，用于内部故障时切除故障母线，为避免误动作，该保护经电压闭锁元件闭锁，保护同时配置有电流回路及电压回路断线报警。

2.2 母联充电及过流保护在利用母联断路器对一级母线充电、母联断路器与线路断路器串供时投人。

该装置无须装设单独的“充电合闸”回路，由远方控制开关合闸。

2.3 断路器失灵保护装置除了提供与线路失灵启动装置配合的保护方式外，还提供仅由线路保护提供跳闸接点（由本装置进行电流判别）的保护方式，供选择使用。

2.4 母联失灵保护当保护向母联发跳闸令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经两母线电压闭锁后切除两母线上所有连接元件。

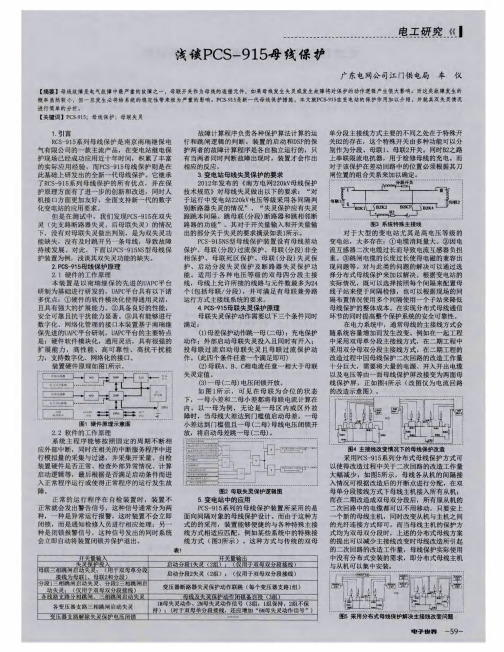

讲的详细！两种型号的母线保护装置讲解~PCS-915GA保护介绍PCS-915C-DA-G 母线保护装置装置背板示意图PCS-915C-DA-G 型母线保护装置设有母线差动保护及失灵经母差跳闸功能。

PCS-915 系列微机母线保护是新一代全面支持数字化变电站的保护装置，装置可支持电子式互感器和常规互感器，支持电力行业通讯标准DL/T667-1999（IEC60870-5-103）和新一代变电站通讯标准IEC61850。

本装置适用于220kV 及以上电压等级的3/2 主接线系统，SV 采样，GOOSE 跳闸。

装置最大支持10 个间隔（含母联）。

根据国网六统一装置命名规范，适用于上述主接线系统的装置型号为PCS-915C-DA-G。

装置硬件配置及端子定义注意：PCS-915 母线保护装置中的插件分必选插件和可选插件，其中必选插件必须配置，可选插件则可根据工程需求选择配置。

上图主机装置中1、2、3 槽为必选插件，5、7、9、14、15为可选插件。

光纤收发端口定义如下：虚端子说明原理说明母线差动保护失灵经母差跳闸与一个半开关的断路器失灵保护配合，完成失灵保护的联跳功能。

当母线所连接的某个断路器失灵时，该断路器的失灵保护动作接点提供给本装置。

本保护检测到此接点动作时，经50ms 固定延时联跳母线的各个连接元件。

为防止误动，在失灵联跳逻辑中加入了失灵扰动就地判据。

交流电流断线检查1）差动电流大于CT 断线闭锁定值，延时5 秒发CT 断线报警信号。

2）当发生CT 断线，随后电流回路恢复正常，须按屏上复归按钮复归报警信号，母差保护才能恢复运行。

3）差动电流大于CT 断线告警定值时，延时5 秒报CT 异常报警。

SV 退出功能当退出SV 接收软压板时，相应间隔的电流清0，并屏蔽相关链路报警。

数据异常对保护的影响为了防止单一通道数据异常导致保护装置被闭锁，装置将按照光纤数据通道的异常状态有选择性地闭锁相关的保护元件，具体原则为：1）采样数据无效时采样值不清零，显示无效的采样值。
