仓库管理数据库设计 李峰

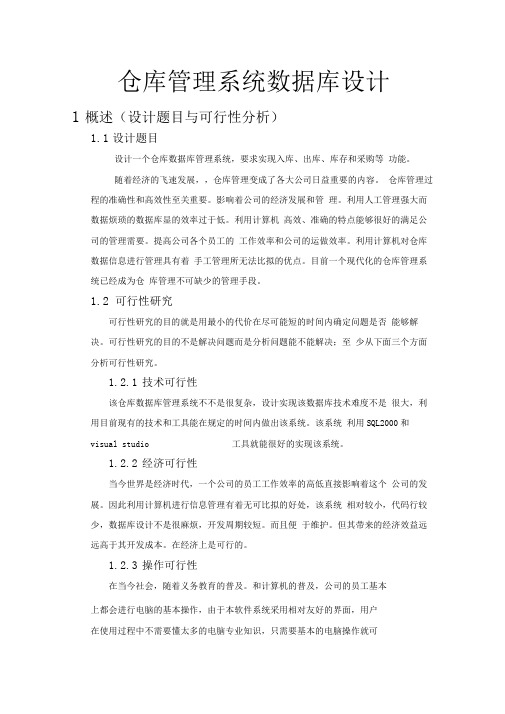

仓库管理系统数据库设计1概述（设计题目与可行性分析）1.1设计题目设计一个仓库数据库管理系统，要求实现入库、出库、库存和采购等功能。

随着经济的飞速发展，，仓库管理变成了各大公司日益重要的内容。

仓库管理过程的准确性和高效性至关重要。

影响着公司的经济发展和管理。

利用人工管理强大而数据烦琐的数据库显的效率过于低。

利用计算机高效、准确的特点能够很好的满足公司的管理需要。

提高公司各个员工的工作效率和公司的运做效率。

利用计算机对仓库数据信息进行管理具有着手工管理所无法比拟的优点。

目前一个现代化的仓库管理系统已经成为仓库管理不可缺少的管理手段。

1.2 可行性研究可行性研究的目的就是用最小的代价在尽可能短的时间内确定问题是否能够解决。

可行性研究的目的不是解决问题而是分析问题能不能解决；至少从下面三个方面分析可行性研究。

1.2.1技术可行性该仓库数据库管理系统不不是很复杂，设计实现该数据库技术难度不是很大，利用目前现有的技术和工具能在规定的时间内做出该系统。

该系统利用SQL2000和visual studio 工具就能很好的实现该系统。

1.2.2经济可行性当今世界是经济时代，一个公司的员工工作效率的高低直接影响着这个公司的发展。

因此利用计算机进行信息管理有着无可比拟的好处，该系统相对较小，代码行较少，数据库设计不是很麻烦，开发周期较短。

而且便于维护。

但其带来的经济效益远远高于其开发成本。

在经济上是可行的。

1.2.3操作可行性在当今社会，随着义务教育的普及。

和计算机的普及，公司的员工基本上都会进行电脑的基本操作，由于本软件系统采用相对友好的界面，用户在使用过程中不需要懂太多的电脑专业知识，只需要基本的电脑操作就可以操作本仓库管理系统软件。

公司可以在员工上岗之前进行简单的电脑操作培训。

例外本系统附带操作说明手册供用户查找。

因此在操作上可行的。

2系统目标和建设原则2.1 系统目标仓库管理系统主要是为仓库管理人员提供仓库货物的信息的相关的记录、查询和统计功能为管理人员提供重要的信息参考。

仓库管理系统的数据库设计(一)概述随着经济的飞速发展,仓库管理变成了各大公司日益重要的内容.仓库管理过程的准确性和高效性至关重要。

影响着公司的经济发展和管理.利用人工管理强大而数据烦琐的数据库显的效率过于低。

利用计算机高效、准确的特点能够很好的满足公司的管理需要。

提高公司各个员工的工作效率和公司的运做效率。

利用计算机对仓库数据信息进行管理具有着手工管理所无法比拟的优点。

仓库管理系统实现了对仓库物资的跟踪等智能化管理,帮助企业提高了仓库的管理效率。

传统仓库管理中有着物资储备分散、盘点复杂、信息滞后等问题，一个信息化的仓库管理系统已经成为仓库管理不可缺少的管理手段。

1系统目标和建设原则1。

1系统目标仓库管理系统主要是为仓库管理人员提供仓库货物的信息的相关的记录、查询和统计功能为管理人员提供重要的信息参考.通过仓库管理系统,仓库管理人员可以对货物的入库、出库、以及库存信息等进行管理，同时系统提供方便的货物管理信息的查询和统计功能，能够满足仓库管理人员的基本管理需求。

系统开发的总体任务是实现物资设备管理系统化、规范化和自动化，从而达到提高单位工作效率的目的。

1.2建设原则管理仓库管理各种信息的输入，包括货物的入库、出库、还库、发货、接收信息的输入等.实现仓库管理相关各种信息修改和维护.实现仓库管理现场实时信息的查询统计.管理仓库的各种物料信息。

操作日志的管理，系统能自动记录所进行的各种操作。

实现多种统计报表，支持分析与决策支持.制定科学的权限划分，保证系统的使用安全。

该系统的可移植性要强(二)课程设计任务的需求分析2。

1数据流图本仓库管理系统主要为仓库管理人员和采购人员设计使用，因此本系统需要运行在网络环境中，考虑到安全问题和公司的经济利益等问题故其网络环境主要是本地局域网。

因此本系统的界面设置尤其重要，应当充分贯彻简单易用、美观大方的原则。

系统采用结构化的设计方法进行设计。

仓库管理系统要实现的基本功能如下：入库、出库、采购和库存管理。

仓储管理系统的数据库设计与实现随着物流业的发展，仓储管理系统变得越来越重要。

有效的数据库设计是一个好的仓储管理系统的基础，这也是确保仓储管理系统可靠性和高效性的关键。

本文旨在探讨仓储管理系统的数据库设计与实现。

一、需求分析在建立仓储管理系统之前，需要进行需求分析，以确定所要求的功能和数据项。

理想情况下，仓储管理系统应具备以下功能：1、库存管理：包括商品的入库、出库、盘点、移位等；2、订单管理：包括订单的创建、查询、修改、删除、结算等；3、报表管理：包括出库、入库、库存等报表的生成和查询；4、安全管理：包括用户认证、权限管理等。

需要注意的是，数据库设计应该透明地反映出这些需求。

二、实体分析实体是一些拥有属性和身份的事物，例如，在仓储管理系统中，可以将以下实体进行分析：1、商品：商品是仓库中最主要的实体，可以考虑定义商品名称、编号、规格、保质期、供应商等属性。

2、仓库：仓库是一个物理场所，包含商品和库房位置等信息。

3、销售订单：一个销售订单包含一个或多个销售详情。

4、销售详情：包含商品数量、单价、金额等信息。

5、入库订单：一个入库订单包含一个或多个入库详情。

6、入库详情：包含商品数量、单价、金额等信息。

7、用户：包括管理员和操作员等角色，包含登录名、密码、权限等信息。

8、权限：定义用户对数据库的访问权限。

三、数据库设计在确定实体后，需要对其进行建模，并将其转换为数据库模式。

通常，介绍数据库设计时会将数据库模式表示为ER图。

在这个例子中，可以通过ER图来促进对仓储管理系统数据库的理解。

如上图所示，最左边的方框代表实体，右侧的方框表示属性。

箭头表示实体之间的关系。

四、表结构设计在确定数据库模式之后，需要将ER图转换为关系表，以便在数据库中实现。

表结构中，可以将实体转换为表，将属性转换为列，将关系转换为外键包含在表中。

如上文所示，商品实体转化为名称、编号等属性和商品表，仓库实体转化为位置、名称等属性和Warehouse表，同理，其他实体也都可以如此转化。

仓库管理系统数据库设计班级：学号、姓名：学号、姓名：学号、姓名：1.需求分析（1）需求描述：仓库管理主要用来管理客户、供应商、仓库及货物，其中的商品进货、销售和库存管理复杂繁琐，需要耗费大量的时间和人力对这些数据进行统计和分析，这是一项相当大的工程。

尤其在当商品种类繁多的情况下，传统的人工管理方式存在基本资料保存与维护困难，管理者需要加强成本管理和收入管理，通过提高服务水平来提升企业形象。

他们对仓库管理程序进行了详细的分析和策划，提出了利用计算机管理信息系统对仓库进行管理，从而进行仓库管理系统的开发，以适应今天高速运转的全球经济化的竞争。

高效方便的仓库管理系统主要提供一个仓储业务及其作业管理的信息存储和检索系统。

通过仓库管理、供应商管理、入库管理、出库管理、客户管理及货物管理等功能模块来实现仓库的综合管理。

它极大的满足了商品销售行业的电子化管理，其主要功能是实现物品发放、物品出库、货物管理，具体为：插入功能、查询功能。

这更能便于公司管理层了解实时的信息。

同时它以数据库内存最小化，运行速度最大化为目标，使得管理者可以更高效得进行管理。

基于上述阐述，现对此仓库管理系统初步功能归纳如下：①系统性质：②系统使用着：操作员、各部门经理（如：货物部门经理、客户部门经理等）③系统运行环境④系统主要功能表1 仓库管理主要功能表（2）分析设计顶层数据流图由于在搜寻指定货物时会因货物量大而加重任务量，在对一些货物及人员就行更新时也会因为复杂而手忙脚乱。

这样在交易活动中不断地产生新数据，使得信息量逐渐加大。

但使用本系统可以很方便的对所需信息进行查询，也可适时的利用插入功能对相关数据进行更新，这样及时、便捷、高效的得到查询统计结果。

因此，设计顶层数据流图如图1所示：图1 仓库管理0层数据流图（3）逐步细化数据流图根据表1列出的的仓库管理的主要功能，将仓库管理加工细化分解为仓库管理、供应商管理、入库管理、出库管理、客户管理和货物管理等子加工。

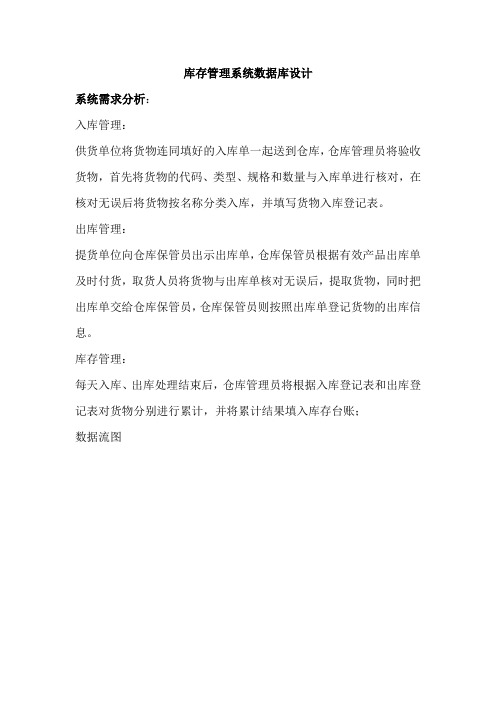

库存管理系统数据库设计系统需求分析：入库管理：供货单位将货物连同填好的入库单一起送到仓库，仓库管理员将验收货物，首先将货物的代码、类型、规格和数量与入库单进行核对，在核对无误后将货物按名称分类入库，并填写货物入库登记表。

出库管理：提货单位向仓库保管员出示出库单，仓库保管员根据有效产品出库单及时付货，取货人员将货物与出库单核对无误后，提取货物，同时把出库单交给仓库保管员，仓库保管员则按照出库单登记货物的出库信息。

库存管理：每天入库、出库处理结束后，仓库管理员将根据入库登记表和出库登记表对货物分别进行累计，并将累计结果填入库存台账；数据流图数据字典1.数据项入库单号数据项名：入库单号说明：标识货物的入库登记表类型：CHAR长度：10别名：空取值范围：（10000000000，9999999999）2.数据结构⏹入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。

组成：入库单号，入库产品代码、货物类型、规格和数量3.数据流⏹入库登记数据流名：入库登记说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库，同时对入库的货物做登记，以便于仓库的管理。

数据流来源：仓库管理员数据流去向：货物数据结构：入库登记表数据结构名：入库登记表说明：入库货物的入库单号，入库产品代码，入库数量，入库时间等组成：入库日期、入库单号、货物编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注4.数据存储⏹入库登记表数据存储名：入库登记表说明：入库货物验收通过并且入库后，仓库管理员要根据入库货物的入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注等信息生成入库登记表。

输入数据流：生成入库登记表输出数据流：生成库存台账组成：入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注存取频度：平均每天处理一次。

库存管理系统数据库设计系统需求分析：入库管理：供货单位将货物连同填好的入库单一起送到仓库，仓库管理员将验收货物，首先将货物的代码、类型、规格和数量与入库单进行核对，在核对无误后将货物按名称分类入库，并填写货物入库登记表。

出库管理：提货单位向仓库保管员出示出库单，仓库保管员根据有效产品出库单及时付货，取货人员将货物与出库单核对无误后，提取货物，同时把出库单交给仓库保管员，仓库保管员则按照出库单登记货物的出库信息。

库存管理：每天入库、出库处理结束后，仓库管理员将根据入库登记表和出库登记表对货物分别进行累计，并将累计结果填入库存台账；数据流图数据字典1.数据项入库单号数据项名：入库单号说明：标识货物的入库登记表类型：CHAR长度：10别名：空2.数据结构⏹入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。

组成：入库单号，入库产品代码、货物类型、规格和数量3.数据流⏹入库登记数据流名：入库登记说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库，同时对入库的货物做登记，以便于仓库的管理。

数据流来源：仓库管理员数据流去向：货物数据结构：入库登记表数据结构名：入库登记表说明：入库货物的入库单号，入库产品代码，入库数量，入库时间等组成：入库日期、入库单号、货物编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注4.数据存储⏹入库登记表数据存储名：入库登记表说明：入库货物验收通过并且入库后，仓库管理员要根据入库货物的入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注等信息生成入库登记表。

输入数据流：生成入库登记表输出数据流：生成库存台账组成：入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注存取频度：平均每天处理一次。

库存管理系统数据库设计仓库管理员供货单位入库登记提货单位仓库管理员出库登记仓库出库登记表入库单验收出库单核对入库登记表库存台账数据字典 1. 数据项 入库单号 数据项名：入库单号说明：标识货物的入库登记表 类型：CHAR 长度：10 别名：空取值范围：（10000000000，9999999999） 2. 数据结构⏹入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。

组成：入库单号，入库产品代码、货物类型、规格和数量3.数据流⏹入库登记数据流名：入库登记说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库，同时对入库的货物做登记，以便于仓库的管理。

数据流来源：仓库管理员数据流去向：货物数据结构：入库登记表数据结构名：入库登记表说明：入库货物的入库单号，入库产品代码，入库数量，入库时间等组成：入库日期、入库单号、货物编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注4.数据存储⏹入库登记表数据存储名：入库登记表说明：入库货物验收通过并且入库后，仓库管理员要根据入库货物的入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注等信息生成入库登记表。

输入数据流：生成入库登记表输出数据流：生成库存台账组成：入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注存取频度：平均每天处理一次。

存取方式；随机存取5.处理过程⏹入库单验收数据流名：入库单验收说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库。

数据流来源：供货单位数据流去向：仓库管理员数据结构：入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。

组成：入库单号，入库产品代码、货物类型、规格和数量概念结构设计各个实体及其属性：货物{货物编号，货物名称，类型、规格，生产单位编号}仓库{仓库编号，仓库名称，存货种类，存货价值 }供货单位{单位编号，单位名称，单位地址，负责人姓名，联系电话 }提货单位（单位编号，单位名称，单位地址，负责人姓名，联系电话）仓库管理员{编号，姓名，家庭住址，办公电话，家庭电话 }入库登记{入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注}入库单{入库单号，入库货物编号、类型、规格和数量}出库登记{出库日期，出库单号，货物编号，数量，总额，收货单位编号，收货单位名称，仓库管理员编号，备注}出库单{出库单号，出库货物编号，类型、规格和数量}实体之间的联系：（1）一种货物可以存放在多个仓库，一个仓库可以存放多种货物；（2）一种货物可以由多家单位供货，一家单位可以提供多种货物；（3）一种货物可以被多家单位提取，一家单位可以提取多种货物；（4）一个仓库管理员管理一个仓库，一个仓库可以有多个管理员（5）入库的每一种货物对应一张入库单，一张入库单对应一种货物；（6）出库的每一种货物对应一张出库单，一张出库单对应一种货物。

仓库管理系统数据库设计简介仓库是企业运营中不可或缺的重要环节，仓库管理系统的设计关系到企业的物流管理效率和成本控制。

一个高效的仓库管理系统数据库设计是保证系统顺利运作的基础。

本文将介绍一个完整的仓库管理系统数据库设计，包括数据库的表结构设计、数据关系建立以及基本操作规范。

数据库设计表结构设计在设计数据库表结构时，我们需要考虑存储的数据类型、关系以及索引等因素，以确保数据存储的高效性和稳定性。

以下是本仓库管理系统数据库设计的表结构：1.仓库表 (Warehouse)–仓库编号 (WarehouseID)–仓库名称 (WarehouseName)–仓库地址 (WarehouseAddress)–仓库管理员 (WarehouseManager)2.货物表 (Goods)–货物编号 (GoodsID)–货物名称 (GoodsName)–货物规格 (GoodsSpec)–货物数量 (GoodsQuantity)–仓库编号 (WarehouseID)3.入库表 (Inbound)–入库编号 (InboundID)–入库时间 (InboundTime)–货物编号 (GoodsID)–入库数量 (InboundQuantity)–仓库编号 (WarehouseID)4.出库表 (Outbound)–出库编号 (OutboundID)–出库时间 (OutboundTime)–货物编号 (GoodsID)–出库数量 (OutboundQuantity)–仓库编号 (WarehouseID)数据关系建立在仓库管理系统中，仓库、货物、入库、出库等表之间存在着一定的数据关系。

具体来说，仓库表与货物表是一对多的关系，每个仓库可以管理多种货物；入库表和出库表与货物表是多对一的关系，即多个入库/出库记录对应一个货物；入库表和出库表与仓库表也是多对一的关系，即多个入库/出库记录对应一个仓库。

基本操作规范为了确保仓库管理系统的正常运作，需要建立一套基本操作规范，包括但不限于以下几点：•入库操作：通过录入入库单，更新货物表中的货物数量，并生成相应的入库记录。

仓储管理系统数据库设计与实现(全文)AXX：1673-1131（2021）01-0146-020引言目前，我国仓储管理系统数据库存在一定的局限性，难以满足用户的需求，不利于企业的发展。

所以，我国科研人员有必要对仓储管理系统数据库进行深入研究。

1仓储管理系统流程分析仓储管理系统在运行过程中，主要经历着ASN预处理、收货、入库、出库单预处理、出库、盘点等流程。

要实现仓储管理系统的数据库设计，必须对系统运行流程进行有效分析。

ASN 预处理流程是仓储管理系统投入运行的起始流程，对该系统后续运行发挥着重要影响。

首先，货主对相关信息进行有效核实，确认单据无误后，保存至excel文件中，并以邮件形式进行提交；其次，企业相关负责人将ASN信息存入服务器的相关文件夹中；再次，仓储管理系统将相关信息内容进行数据转换处理，并将处理后的数据信息进行保存；最后，仓储管理系统自动生成ASN 通知单。

在收货流程中，相关管理人员实现对货单相关信息进行记录和标识，确认收货地址和核对托盘编号，最后通过收货模块而完整记录相关信息内容，关闭收货模块。

入库流程中，通过RF对托盘编号进行扫描，并转至作业点，为管理人员后续上架作业工作提供有利条件。

管理人员能够借助RF快速完成入库操作，确保入库工作的质量的效率。

在出库单预处理阶段中，货主对相关信息进行核实，通过邮件提交；工作人员将相关信息放入服务器中；仓储管理系统对相关数据信息实现自动转换，进而生成货单，完成出库单预处理流程。

在出库流程中，首先对作业性质进行判断，是否为保税，进而进行拣配流程，出库。

盘点流程主要有两种方式，一是全仓盘点，二是抽盘。

对于全仓盘点工作而言，管理人员必须事先设置盘点参数，通过工作站发布盘点任务；完成盘点后，进行差异表打印；重复盘点，再次打印差异表；管理人员最后对差异问题进行分析和确认，并发布盘点结果。

对于抽盘而言，管理人员先要确定抽查的货位，核对货位的库存数量、账面数量，并进行记录；待抽盘工作结束后，如果差异率过大，则重复盘点；如果重复盘点后的要求，与之前不符合，则对库存进行调整。
