PVC电工管、JDG管、镀锌钢管（焊接钢管）采购技术标准2014-5-10JDG管采购技术标准一、适用范围本技术标准要求适用于公司JDG管招标采购。

二、执行的国家、行业标准：1、GB/14823.1―93 《电气安装用导管特殊要求》;2、CECS120：2000《套接紧定式钢导管电线管路施工及验收规程》;三、管材及配件技术标准：1、管材表面应有明显、不脱落的产品标识；2、金属内、外壁镀锌层均匀、完好，无剥落、锈蚀等现象；3、管材、连接套管及其金属附件的内、外壁表面清洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；4、直管接头的长度应不小于管外径的2~3.5倍，螺纹接头的长度应不小于40mm，螺纹孔的直径为5mm，螺纹孔的长度不小于3mm。

螺纹接头缩口处螺纹长度不小于10mm。

5、直管接头中间的凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管壁厚一致；6、电气性能应满足相应国标要求。

7、JDG连接套管规格与允许偏差（mm）:规格φ16 φ20 φ25 φ32 φ40 φ50 内径d 16 20 25 32 40 50内径允许偏差+0.30+0.30+0.30+0.40+0.40+0.40外径D 19.20 23.20 28.20 35.20 43.20 53.20 壁厚S 1.60 1.60 1.60 1.60 1.60 1.60 壁厚允许偏差±0.10 ±0.10 ±0.10 ±0.10 ±0.10 ±0.10 总长L 55 60 60 75 95 120 凹槽内径P 12.80 16.80 21.80 28.80 36.80 46.80凹槽内径允许偏差+0.40+0.40+0.40+0.80+0.80+0.80两个锁钮中心距L1 33 38 36 47 63 88两个锁钮中心距允许偏差-1.00-1.00-1.00-1.00-1.00-1.00四、品牌：由采购部和技术部确定。

JDG管和JDG管工程验收标准一、JDG管本体1、套接紧定式镀锌钢导管，简称JDG管。

导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双耳镀锌保护;壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截而变形小。

导管出厂长度为4m，共有φ16、20、25、32、40五种规格。

标准型导管壁厚为1.6mm，预埋、吊顶敷设均适用；其他型导管壁厚为1.2mm，仅适用于吊顶敷设。

2、JDG管规格尺寸标准(mm)规格（Φ）16 、20、25、32、40、50外径（D）16、20、25、32、40、50壁厚（S）1.5、1.6、1.6、1.6、1.6、1.6非标壁厚0.8mm、1.0mm、1.2mm二、JDG管工程验收标准1、JDG电线钢导管子的割断，须采用无齿锯或钢锯，割断口应表现光滑，无毛刺。

2、暗敷设JDG电线钢导管材的弯曲半径不应小于6倍的管外径;在混凝土平面内，其弯曲半径不应小于10倍的管外径;而明敷设JDG管材的弯曲半径不应小于6倍的管外径。

在两接线盒之间仅有一条弯头时，弯头半径不能小于管外直径的4倍。

3、JDG电线钢导管暗敷固定点间距不大于1000毫米，固定点与弯头、接线盒和端子之间的距离应大于150毫米，但不得超过300毫米。

4、JDG电线钢导管埋入墙或混凝土内时，管道与墙或混凝土表面的净距不得小于15毫米。

5、定式套管管道套管安装时，套管支架、吊架的规格，在没有设计要求的情况下，不应小于圆钢:直径6毫米;扁钢:30毫米*3毫米;角钢: 25毫米*25毫米*3毫米。

6、管入箱(盒)应一管一孔，管直径应与箱(盒)的敲落孔相吻合，严禁长孔。

管入箱(盒)时，排列要整齐，间隔要均匀，箱(盒)与墙平放。

7、配管完成后，为防止异物进入管路，在端部要做好封堵。

8、混凝土浇筑时，应留出电工监视，以防管道、接线盒震栋、移动位置。

9、在模板拆下之后，要及时进行预扫管，扫管要固定好布条，并从管道另一端拉出，清除因镀锌管道进入管道而产生的杂物或积水。

jdg镀锌电线管标准
JDG镀锌电线管，是一种常用的金属管材，用于保护电线电缆，
防止电线电缆受到机械损伤和化学腐蚀。

JDG镀锌电线管通过表面镀锌处理，具有良好的防腐蚀性能，延长了电线电缆的使用寿命。

JDG镀锌电线管的标准可以参考国家标准GB/T 3091-2008《焊接
钢管通用用途的焊接钢管》和GB/T 9711.1-1997《石油和天然气工业输送钢管技术条件第1部分：A级钢管》。

根据这些标准，JDG镀锌电线管应符合以下要求：
1. 材料要求：一般采用低碳钢材料制造，应满足相关的化学成分、机
械性能和金相组织要求。

2. 尺寸要求：管径、壁厚、长度等尺寸应符合标准规定，允许一定的
偏差范围。

3. 表面处理要求：应进行镀锌处理，确保电线管具有良好的防腐蚀性能。

4. 化学成分和机械性能测试：应进行相关的化学成分和机械性能测试，以确保电线管的质量符合标准要求。

总之，JDG镀锌电线管的标准是根据国家相关行业标准制定的，
保证了电线管的品质和性能。

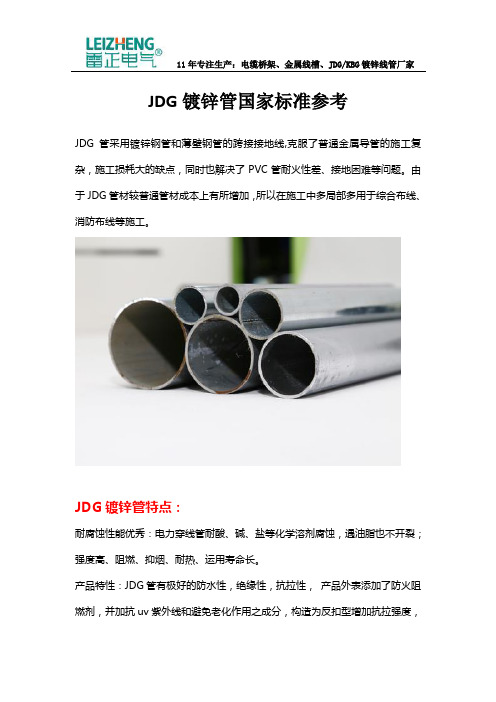

JDG镀锌管国家标准参考
JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。

由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。

JDG镀锌管特点：
耐腐蚀性能优秀：电力穿线管耐酸、碱、盐等化学溶剂腐蚀，遇油脂也不开裂；强度高、阻燃、抑烟、耐热、运用寿命长。

产品特性：JDG管有极好的防水性，绝缘性，抗拉性，产品外表添加了防火阻燃剂，并加抗uv紫外线和避免老化作用之成分，构造为反扣型增加抗拉强度，
不容易折断或者变形。

还有具有很柔软与较好弯曲性能，内部平滑结构在穿引电线时很容易。

JDG镀锌管国家标准：
JDG管适用范围广泛吗
JDG穿线管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

无需设置焊接机和电线设备，也不需要穿过地面，不刷油漆，节省了传统焊接和穿线的施工工艺。

只有直管连接管和管接头，螺纹管接头连接管和接线盒，固定好后最好用专业的工具拧紧（断裂），连接与接线盒内的锁紧螺母可以拧紧。

弯管在管子的转弯处，可在现场弯曲相应的圆弧。

综上所述就是适用的范围广泛吗的介绍。

JDG管不仅仅在房屋建设中有运用到，在海底、强腐蚀环境下也有应用到JDG管。

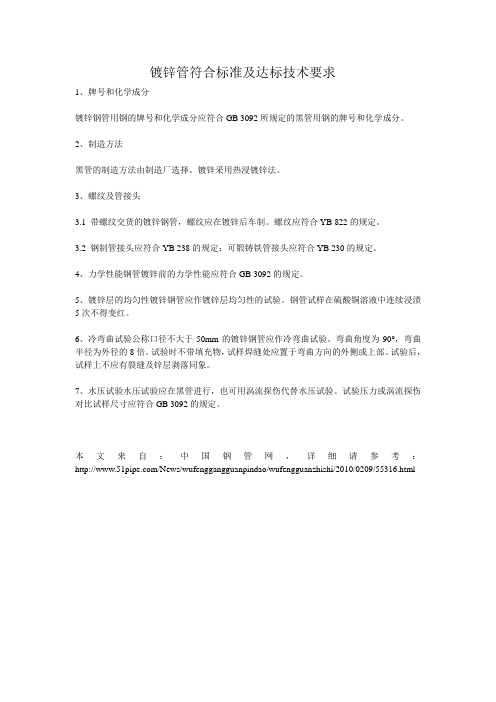

镀锌管符合标准及达标技术要求
1、牌号和化学成分
镀锌钢管用钢的牌号和化学成分应符合GB 3092所规定的黑管用钢的牌号和化学成分。

2、制造方法
黑管的制造方法由制造厂选择。

镀锌采用热浸镀锌法。

3、螺纹及管接头
3.1 带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。

螺纹应符合YB 822的规定。

3.2 钢制管接头应符合YB 238的规定；可锻铸铁管接头应符合YB 230的规定。

4、力学性能钢管镀锌前的力学性能应符合GB 3092的规定。

5、镀锌层的均匀性镀锌钢管应作镀锌层均匀性的试验。

钢管试样在硫酸铜溶液中连续浸渍5次不得变红。

6、冷弯曲试验公称口径不大于50mm的镀锌钢管应作冷弯曲试验。

弯曲角度为90°，弯曲半径为外径的8倍。

试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。

试验后，试样上不应有裂缝及锌层剥落同象。

7、水压试验水压试验应在黑管进行，也可用涡流探伤代替水压试验。

试验压力或涡流探伤对比试样尺寸应符合GB 3092的规定。

本文来自：中国钢管网，详细请参考：/News/wufenggangguanpindao/wufengguanzhishi/2010/0209/55316.html。

线管介绍及配管规第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词steel conduit 的开头字母缩写。

SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。

TC管是薄壁电线管。

RC管通于原来标注的GG，是通常说的水煤气管。

以上通称焊接钢管。

2、非金属管PC/PVC硬质塑料管/聚氯乙烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。

桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。

消防上一般使用金属防火桥架。

4、目前几种常见的金属线管KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。

壁厚为1.2mm-2.5mm左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG管JDG导管系列产品是我公司在吸收国外同类先进技术的改进型，与日本JIS 工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

紧定式管材标准紧定式（JDG）/扣压式（KBG）管材标准一、系列产品主要性能1、符合技术标准JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 G B/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。

2、钢材选材优良JDG/KBG钢导管及系列产品采用优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。

4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。

7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。

二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。

使用配套专用工具可弯角，不变型，不断裂。

JDG管施工方法和技术标准套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。

JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。

1.JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，导管及连接管件内外壁均镀锌。

JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。

根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。

JDG管路敷设中，管与管连接采用直管接头。

直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。

凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。

靠近管接头两端各有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。

特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。

安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。

管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。

螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。

安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。

JDG管连接方式见图1所示。

图1 JDG管连接示意图2 .JDG管的质量控制JDG管施工方便快捷，在工程中的应用日渐增多，应用需求量不断增大，但在实际应用过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。

pvc电工管国家标准PVC电工管国家标准。

PVC电工管是一种常用的电气安装管道，广泛应用于建筑物的电气线路敷设。

为了保障电气设施的安全和可靠运行，我国对PVC电工管的生产和使用制定了一系列的国家标准，以规范其质量和使用要求。

首先，PVC电工管的国家标准主要包括产品的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。

在产品分类方面，国家标准对PVC电工管进行了细致的分类，根据其用途和规格进行了规定，以便于生产和使用单位根据需要进行选择。

在技术要求方面，国家标准对PVC电工管的原材料、外观质量、尺寸偏差、力学性能、耐热性能、阻燃性能等方面进行了详细的规定，确保产品能够满足电气安装的要求。

其次，国家标准对PVC电工管的试验方法也进行了规定，包括外观检查、尺寸测量、力学性能测试、耐热性能测试、阻燃性能测试等内容。

这些试验方法的规定，对于生产企业来说具有指导意义，可以帮助他们进行产品质量的监控和检验，确保产品符合国家标准的要求。

同时，对于使用单位来说，也可以通过这些试验方法对所购买的PVC电工管进行质量检验，确保产品符合要求。

此外，国家标准还对PVC电工管的检验规则和标志、包装、运输、贮存等方面进行了规定，这些内容在产品的生产、流通和使用过程中起着重要的指导作用。

通过规范的检验规则和标志，可以有效地对产品进行质量控制和监督，保障产品的质量稳定性和可靠性。

而对于产品的包装、运输、贮存等环节的规定，则可以保证产品在流通和使用过程中不受损坏，确保产品的质量完好。

总的来说，PVC电工管国家标准的制定和实施，对于规范产品质量、保障电气安装的安全和可靠运行起着重要的作用。

只有严格遵守国家标准的要求，生产企业和使用单位才能够生产和使用符合要求的PVC电工管，从而保障电气设施的安全和可靠运行。

希望各相关单位能够认真遵守国家标准，共同维护电气设施的安全和稳定运行。
