pop封装工艺流程"POP" 指的是"Package on Package"，是一种封装技术，通常用于将多个芯片封装在一起，以实现更高的集成度和更小的封装尺寸。
以下是POP 封装的工艺流程：* 芯片准备：* 首先，每个要封装的芯片都需要经过裸片测试和分类。
这确保只有经过测试且符合规格的芯片会被选择用于POP 封装。
* 基板制备：* 准备一个基板（substrate），通常是由有机基板或玻璃纤维基板制成。
这个基板上通常包含有电气连接、垫球（bump）、焊盘等。
* 垫球制备：* 在芯片的电气连接端制备小型的焊盘或球形焊料，这被称为垫球。
垫球的制备通常采用电镀或其他金属沉积工艺。
* 胶布或胶球的应用：* 在基板上或芯片上涂覆一层封装胶布（encapsulation tape）或应用封装胶球。
这有助于防止异物进入并提供保护。
* 芯片堆叠：* 将需要堆叠的芯片放置在基板上，并确保它们的垫球正确对准。
这个过程通常需要高精度的设备。
* 热压焊接：* 使用热压工艺，将堆叠的芯片与基板上的垫球连接起来。
这通常涉及到高温和高压的环境，以确保可靠的焊接。
* 后续封装工艺：* 完成POP 封装后，通常还需要进行一些后续封装工艺，如涂覆封装树脂、喷涂抗尘层等，以进一步提高封装的可靠性和稳定性。
* 测试和质量控制：* 进行封装后的芯片需要进行功能测试和质量控制。
这确保了每个POP 封装的设备都符合规格并能够正常工作。
* 标识和包装：* 对封装完成的芯片进行标识，并按照客户的要求进行包装。
标识通常包括芯片型号、生产批次号等信息。
* 出厂：* 最后，已完成封装的POP 设备可以交付给客户或集成到更大的系统中。
整个POP 封装的工艺流程需要高度的精确度和专业设备，以确保堆叠的芯片之间的连接可靠性。

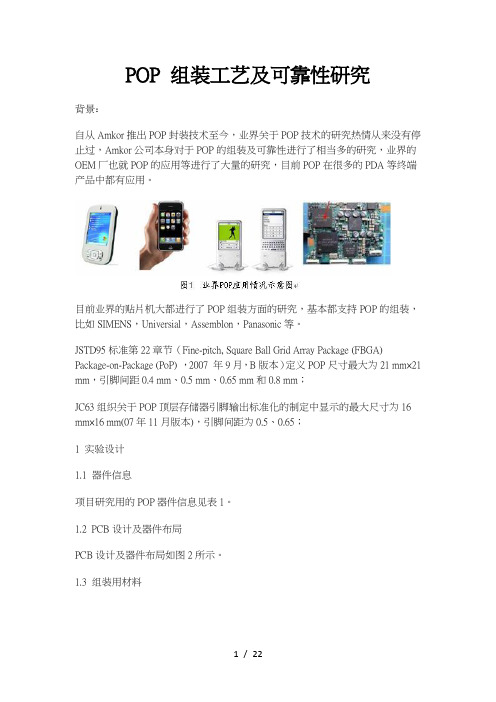

POP 组装工艺及可靠性研究背景：自从Amkor推出POP封装技术至今，业界关于POP技术的研究热情从来没有停止过，Amkor公司本身对于POP的组装及可靠性进行了相当多的研究，业界的OEM厂也就POP的应用等进行了大量的研究，目前POP在很多的PDA等终端产品中都有应用。
目前业界的贴片机大都进行了POP组装方面的研究，基本都支持POP的组装，比如SIMENS，Universial，Assemblon，Panasonic等。
JSTD95标准第22章节（Fine-pitch, Square Ball Grid Array Package (FBGA) Package-on-Package (PoP) ，2007 年9月，B版本）定义POP尺寸最大为21 mm×21 mm，引脚间距0.4 mm、0.5 mm、0.65 mm和0.8 mm；JC63组织关于POP顶层存储器引脚输出标准化的制定中显示的最大尺寸为16 mm×16 mm(07年11月版本)，引脚间距为0.5、0.65；1 实验设计1.1 器件信息项目研究用的POP器件信息见表1。
1.2 PCB设计及器件布局PCB设计及器件布局如图2所示。
1.3 组装用材料组装材料包括锡膏、POP top层用助焊剂、POP top层用锡膏、Underfill。
顶层助焊剂材料选择F1，顶层焊接锡膏材料选用S1和S2两种，underfill材料选择U1和U2。
PoP top层用焊接材料信息见表2。
Underfill材料性能参数见表3。
2 组装试验过程及结果分析2.1 器件高温变形测试采用DIC（Digital image correlation）方法进行器件的高温变形测试。
对于器件高温变形，选取测试温度为：25 – 40 – 55 – 70 – 85 – 100 – 115 – 130 – 145 – 160 – 175 – 190 – 205 – 220 – 240 (°C)，测试结果主要考虑下面对角方向，测量位置主要考虑POP底部器件顶层，POP顶部器件底层以及两个器件堆叠后的底层，测试时所有焊球都被移除。
