电力系统规划•负荷预测•电力电量平衡•电源规划•输电网规划•配电网规划配电网规划(主要内容)配电网的作用及其特点中压配电网的常用接线方式 配电网规划模型及算法配电网的作用及其特点(定义及分类)定义：在电力网中主要起分配电能作用的网络称为配电网络。
分类：按电压等级分为高压配电网(35、63、110 kV)、中压配电网(3、6、10kV)和低压配电网(380V、220V)；按供电区的功能来分类，可分为城市配电网、农村配电网和工厂配电网。
配电网电压等级的选择及应用范围额定电压/kV线路结构输送功率/MW输送距离/km0.22架空线≤0.05≤0.15低压配网电缆≤0.1≤0.20.38架空线≤0.1≤0.25电缆≤0.175≤0.356架空线≤25~10中压配网电缆≤3≤810架空线≤38~15电缆≤5≤1035架空线2~1020~50高压配网110架空线10~5050~150配电网的作用及其特点(电压等级)配电网的作用及其特点配电网的作用及其特点RBTS系统配电网的作用及其特点RBTS系统配电网的作用及其特点BUS6的配电网为一复杂配电网，有83个节点，40个负荷点，2938户用户。
配电网的作用及其特点配电网的作用及其特点(中压配网与输电网的比较)中压配电网区别于输电网的主要技术特点：•配电网通常采用闭环设计、开环运行；•为提高供电可靠性，每条出线设置了若干分段开关；•配电网的支路电阻r和电抗x之比r/x一般比较大，而并联电导和容纳很小，常规的潮流计算方法不易收敛；•配电网常处于不平衡多相运行状态；•配电网中配电设备沿线配置，并且配电网的网络接线方式经常发生变化，检修更新频繁。
中压配电网常用接线方式(架空线路—放射式)一、架空线路1、放射式特点：呈放射状树枝形，线路末端没有其它能够联络的电源。
优点：结构简单、投资较少、维护方便。
缺点：可靠性较低，只适合农村、乡镇和小城市。
中压配电网常用接线方式(架空线路—普通环式) 2、普通环式●正常运行时呈闭合状态的分段开关○正常运行时呈断开状态的联络开关特点：将中压变电站不同的两回中压配电线路的末端或中部连接起来构成环式网络。
《电力系统规划》2010级电管班复习纲要一、期末考试试题题型及分值备注：1.期末成绩占课程总成绩的60%。
2.第七八九章为研究生阶段授课内容，不作考核要求二、选择和简述考核范围及知识点第一章绪论（4学时）1. 国内实际的高压输电工程有哪些？请例举几个。
2. 电网规划的基本要求是什么？3. 电力规划的主要内容？各部分之间的关系？第二章电力负荷预测的理论和方法（6学时）【2.2.3和2.2.4；2.5节；2.6.2不作考核要求】1.什么是电力负荷？综合用电负荷？供电负荷？发电负荷？2.什么是电力负荷预测？其预测对象包括哪些？3.电力负荷按用电单位或部门的重要性划分，可分为几类？4.对电网调度和电网规划部门而言，电力负荷预测按时间来分类，一般可分为几类？5.请说出几种你知道的确定性负荷预测方法？指数平滑法的平滑系数取值在什么范围？电力弹性系数α一般取值范围为？6.请说出几种你知道的不确定性负荷预测方法？7.预测模型分析评价的必要性是什么？预测误差形成原因？预测误差分析指标？8.负荷预测误差产生的原因以及允许范围。
第四章电源规划（2学时）【4.2-4.5节不作考核要求】1．电源规划的任务？ p652．电源规划数学模型表述为哪几部分？p66（1）目标函数？（2）约束条件？第六章电网规划（4学时）【6.1.3和6.1.4，6.5,6.7-6.12不作要求】1.电网规划的目的及主要内容是什么？2.电网规划应具备的条件是什么？3.电网电压等级有哪些？线路输送距离、输送容量与电压等级之间的关系。
4.电网接线方式有些？5.电力电量平衡容量由哪几部分组成？电力系统的备用容量和工作容量的含义及他们与需用容量的关系。
电力系统有功功率备用容量确定的原则是什么？电力系统负荷备用容量一般取系统最大负荷的x%？6.电网规划的n-1检验原则。
7.什么是容载比，其单位是？110kV和220kV容载比合理范围为多少？8.变电站站址的选址要求。
电力系统规划复习要点第一章1.电网规划的基本要求是什么？（1）输电，配电，变电比例适当，容量充裕。
（2）电压支撑点多（3）保证用户供电可靠性（4）系统运行的灵活性（5）系统运行的经济性。
潮流分布合理，线损小，投资运行费用少（6）便于运行，在变动运行方式或检修时，操作简便安全，对通信线路影响小等2.电力规划的主要内容？各部分之间的关系？（1）电力系统负荷预测（2）电源规划（3）电网规划电力规划负荷预测是电源规划和电网规划的基础，并和它们同属电力系统规划，其结构与国家计划及能源计划及能源之间的关系如图所示第二章1.什么是电力负荷？综合用电负荷？供电负荷？发电负荷？（1）电力负荷包括以下两方面含义a)用以指安装在国家机关，企业，居民等用电户外的设备。
b)用以描述上述用电设备所消耗的电力或电量数值（2）综合用电负荷：系统中所有用电设备消耗总功率的总和（3）供电负荷：综合用电负荷+网络消耗功率（4）发电负荷：供电负荷+厂用电2.什么是电力负荷预测？其预测对象包括哪些？（1）电力负荷预测是以电力负荷为对象进行一系列的预测工作。
（2）对象包括：对未来电力需求量（功率）的预测，对未来用电量（能量）的预测，对负荷曲线的预测。
3.电力负荷按用电单位或部门的重要性划分，可分为几类？分为三类：（1）一类负荷：关系到国民经济的命脉以及人民的生命财产安全的用户，必须保证高度的供电可靠性。
（2）二类负荷：在国民经济的地位不如一类负荷，对其停电造成的经济损失也不小，但不是不可挽回。
要至少有中等程度的供电可靠性。
（3）三类负荷：与人民的生命财产安全关系不大，中断供电损失小，供电可靠性低。
4.对电网调度和电网规划部门而言，电力负荷预测按时间来分类，一般可分为几类？答：（1）电网规划设计部门对电力负荷预测的时间范围划分界定如下：1）长期负荷预测一般指预测期限为10~30年并以年为单位的预测。
2）中期负荷预测值预测期限为5~10年并以年为单位的预测。
电力系统的电网规划与优化随着工业化和城市化的发展，电力供应成为现代社会的基本需求。
为了确保电力的稳定和可靠供应，电力系统的电网规划与优化变得至关重要。
本文将探讨电力系统电网规划与优化的重要性，并介绍相关的方法和技术。
一、电力系统的电网规划电力系统的电网规划是指在特定区域内，根据需求、资源和环境等因素，确定电力网的布局、容量和配置等方面的决策过程。
电网规划的目标是提供稳定、经济和环境友好的电力供应。
以下是一些常见的电网规划考虑因素：1. 电力需求：根据区域内的电力需求及其发展趋势，制定电力系统的发展目标和规划策略，并确定合适的电力输送能力。
2. 资源分布：研究和评估可再生能源（例如风能、太阳能等）和传统能源（例如火力发电、水力发电等）的分布情况，以确定最佳的发电站和输电线路的位置。
3. 环境影响：考虑电网建设和运营对环境的影响，以最大程度地减少环境污染和生态破坏。
4. 安全性和可靠性：确保电力系统能够满足用户的需求，并具备应对异常情况（如故障、灾害等）的能力。
二、电力系统的电网优化电力系统的电网优化是指通过改变电力系统的结构、运行策略和控制方法等措施，以提高电力系统的经济性、可靠性和效率。
以下是一些常见的电网优化方法：1. 输电网规划优化：通过数学模型和算法，确定最佳的输电线路和变电站位置。
这既考虑了成本因素，又满足了电力需求和环境要求。
2. 发电机组优化调度：根据电力需求和能源成本等因素，优化发电机组的调度策略，以确保电力供应的经济性和稳定性。
3. 负荷预测与管理：利用统计和数据分析方法，预测电力负荷的变化趋势，并通过负荷管理和优化策略，合理调度电力供应。
4. 新能源集成与优化：将可再生能源与传统能源有机结合，通过智能电网技术实现新能源的有效利用和优化供电。
5. 智能电网技术：利用先进的通信、控制和信息技术，实现电力系统的自动化和智能化，提高电网运行的安全性和效率。
总结：电力系统的电网规划与优化对于实现稳定、高效、环保的电力供应至关重要。
电力系统规划整理第一章绪论1、电力工业发展历程、趋势历史：基本概况2009年我国发电装机容量已达到8.74亿kW。
1987年我国发电装机容量达到第一个1亿kW。
2003—2007年发电装机的增速也达到历史最高水平。
改革开放30年来，我国电力工业发展迅猛。
到2010年底，中国发电总装机容量预计为8.18亿千瓦，“十一五”年均增长9.8%；到2020年，中国大陆发电总装机容量预计达到11.86亿千瓦。
电源、电网发展情况：电源发展：我国发电厂发展水平（2006年）：最大火电厂：北仑港电厂，装机容量300万KW，5台60万KW 机组；最大水电厂：三峡水电站，装机容量1820万KW，26台70万KW机组（2009年底）；计划安装32台70万千瓦机组，装机总容量为2240万千瓦，包括左岸电站14台，右岸电站12台和地下电站６台。
最大核电厂：岭澳核电厂，装机容量200万KW，2台100万KW 机组；最大抽水蓄能水电厂：抽水蓄能水电厂，装机容量240万KW，8台30万KW机组；最大火电机组：90万KW（外高桥第二发电厂）；最大水电机组：70万KW（三峡工程）；最大核电机组：100万KW（岭澳核电厂）；“大力发展水电，优化发展火电，适当发展核电，因地制宜发展新能源发电，开发与节约并重”2009年，全国发电量36506亿kWh。
电网的发展：电网系统运行电压等级不断提高，网络规模也不断扩大；已经形成了东北电网、华北电网、华中电网、华东电网、西北电网和南方电网6个跨省的大型区域电网，并基本形成了完整的长距离输电电网网架；近年来，我国加快了特高压电网的建设力度；1000kV晋东南——特高压交流试验示工程起点在金山江畔的溪洛渡电站，终点在增城，全程一千多公里。
溪洛渡电站位于金沙江下游省永善县与省雷波县相接壤处，是总装机容量1260 万千瓦的特大型工程，仅次于我国三峡水电站和巴西的伊泰普水电站。
“十一五”期间，我国电网建设总投资将超过1万亿元；到2010年，随着国家电网特高压及500千伏跨区、跨国电网联网的建成，跨区输电容量将达到7000万千瓦；政策、法规：2006年8月19日，国家电网公司1000千伏晋东南——特高压交流试验示工程已经在开工，这是我国首个特高压试验工程；特高压工程技术()国家工程实验室2009年5月29日启动；2002年电力体制改革，厂网分离；“电价市场化”，破除垄断？2、电力系统规划的基本要求1）输、边、配电比例适当，容量充裕。
电力系统的电网规划与优化方法电力系统的电网规划与优化方法是指为了满足电力供应的需求以及提高电网的可靠性和经济性，通过科学的规划和优化方法来设计和建设电力系统的电网。
在当今高速发展的社会中，电力供应对于各个领域的正常运行以及人们的日常生活都起着至关重要的作用。
因此，电力系统的规划和优化对于实现电力供应的稳定和高效非常关键。
1. 电力系统规划方法电力系统规划是指根据电力需求和电力市场情况，科学地确定电网的布局和扩建方案的过程。
在进行电力系统规划时，需要考虑以下几个方面。
1.1 电力需求预测准确的电力需求预测是电网规划的基础。
通过收集历史用电数据、经济发展预测以及人口增长数据等信息，可以建立合理的电力需求模型，预测未来一段时间内电力需求的变化趋势，为电网的扩建提供科学依据。
1.2 电力资源评估电力资源评估是指对可利用的电力资源进行评估，包括传统能源资源如煤炭、石油和天然气，以及可再生能源资源如太阳能、风能和水能等。
评估电力资源的分布和储量，有助于确定电力系统的布局和可行的发电方式。
1.3 电力市场分析电力市场分析是指对电力市场的供需关系、价格和市场竞争状况等进行分析，以了解市场的运行机制和发展趋势。
通过对电力市场的分析，可以为电力系统规划提供合理的市场背景和经济参数，为电网的建设和运营提供参考依据。
2. 电力系统优化方法电力系统优化是指在满足电力需求和电网可靠性要求的基础上，通过优化电力系统的运行和配置，最大程度地提高电网的效率和经济性。
以下是一些常用的电力系统优化方法。
2.1 输电线路规划优化输电线路是电力系统的重要组成部分，其合理的布局和配置对于电网的运行和电力输送具有重要影响。
通过运用优化算法和模型，可以确定输电线路的合理布置和容量配置，避免电网中的功率损耗和电压损耗，并提高供电质量和可靠性。
2.2 电力传输网络优化电力传输网络优化是指通过优化电力系统中的节点连接、变电站布置和传输网的拓扑结构等方式，提高电力传输的效率和稳定性。
第4章电源规划4.1 电源规划概述电源规划是电力系统发展规划的重要组成部分。
随着电力负荷的增长，电力系统的规模和发电机组单机容量的不断增大，发电机组类型及其采用的一次能源的多样化，使电源的结构日趋复杂。
在这种情况下，如何确定合理的电源结构，如何协调和有效的利用各种类型的电源就成了迫切需要解决的问题。
4.1.1电源规划的任务电源规划的任务是根据某一水平年负荷预测和电力电量平衡的结果，在满足一定的可靠性水平的条件下，寻求一个最经济的电源建设方案，确定出电力系统内电源的类型、结构、分布。
具体内容为：①确定规划水平年需要建设的发电总容量，包括机组台数、单机容量等；②确定规划期内逐年建设的发电容量；③新建扩建发电容量的安装地点；④根据电力系统内用电负荷的性质和需求量的要求，提出逐年建设电源的组成类型，选择相应的机组，特别要重视调峰电源的规划。
4.1.2电源规划的一般原则电源规划设计方案应遵循可靠性、灵活性和经济性的原则，具体内容包括：①每一地区电力系统要重点设计建设若干大型骨干电厂或电源基地，以保证本地区内的电力需求。
②电厂的规模、单机容量应与电力系统的容量相适应。
③应优先推荐建设条件优越、经济指标好的水力发电厂，注意研究季节性电能的合理利用问题。
④新建扩建电厂的比例应适度，以便规划期以后的年份内电力系统中有必要的接续电厂。
⑤各电源方案技术经济指标相差不大时，宜优先考虑能提高电力系统稳定性水平的电源方案；例如在负荷中心建设火电厂，建设在长距离输电中有支撑作用的中间电源点等。
⑥电量流向应与发电燃料的运输方向一致，电源规划中不应出现煤电倒送的现象。
⑦在规划电源方案，考虑系统装机总量时，应具有足够的备用容量，以确保系统的供电质量。
从世界上电力工业最发达的几个国家的电源结构来看，美国、德国煤炭资源丰富，其煤电发电量比重均在50%左右，是以煤电为主的。
加拿大水电资源丰富，水电比重达56%，是以水电为主的，其次是煤电，占20%。

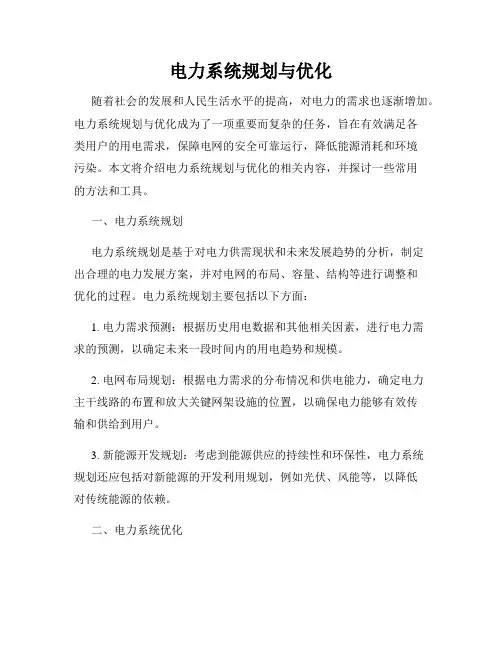

电力系统规划与优化随着社会的发展和人民生活水平的提高，对电力的需求也逐渐增加。
电力系统规划与优化成为了一项重要而复杂的任务，旨在有效满足各类用户的用电需求，保障电网的安全可靠运行，降低能源消耗和环境污染。
本文将介绍电力系统规划与优化的相关内容，并探讨一些常用的方法和工具。
一、电力系统规划电力系统规划是基于对电力供需现状和未来发展趋势的分析，制定出合理的电力发展方案，并对电网的布局、容量、结构等进行调整和优化的过程。
电力系统规划主要包括以下方面：1. 电力需求预测：根据历史用电数据和其他相关因素，进行电力需求的预测，以确定未来一段时间内的用电趋势和规模。
2. 电网布局规划：根据电力需求的分布情况和供电能力，确定电力主干线路的布置和放大关键网架设施的位置，以确保电力能够有效传输和供给到用户。
3. 新能源开发规划：考虑到能源供应的持续性和环保性，电力系统规划还应包括对新能源的开发利用规划，例如光伏、风能等，以降低对传统能源的依赖。
二、电力系统优化电力系统优化旨在提高电力系统的效率和运行可靠性，最大程度地满足用户用电需求，同时降低能源消耗和运维成本。
以下是电力系统优化的一些关键内容：1. 电力负荷管理：通过合理的负荷管理，调整电网的供需平衡，降低电网的负荷峰值，提高电网的可供性和稳定性。
2. 电力设备配置优化：对电力设备，如变压器、开关设备等进行合理的配置和调整，以提高设备的运行效率和功率因数。
3. 电力系统分布优化：研究电力系统的网络拓扑结构，通过调整线路的连接方式和输电功率的分布，提高电力系统的可靠性和稳定性。
4. 电力系统控制优化：采用智能化的控制方法和技术，对电网进行实时监测和控制，以实现对电网的快速响应和优化调度。
三、电力系统优化工具为了支持电力系统规划与优化的工作，现代电力工程师使用了许多工具和技术。
以下是一些常用的电力系统优化工具：1. 电力系统仿真软件：通过仿真软件可以对电力系统进行建模和分析，以评估电力系统的性能和稳定性，指导规划和优化决策。
