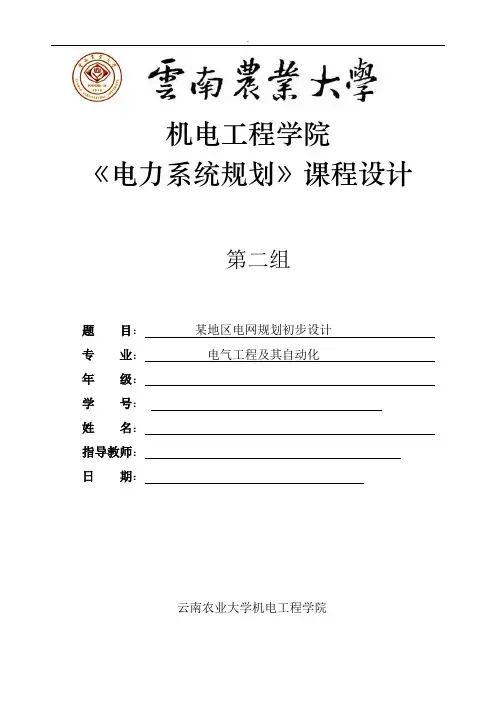

机电工程学院
《电力系统规划》课程设计
第二组
题目：某地区电网规划初步设计
专业：电气工程及其自动化
年级：
学号：
姓名：
指导教师：
日期：
云南农业大学机电工程学院
目录
摘要 (2)
课程设计任务书 (3)
第一章原始资料的分析 (5)
1.1发电厂技术参数 (5)
1.2发电厂和变电所负荷资料 (5)
1.3 负荷合理性校验 (5)
第二章电力网电压的确定和电网接线的初步选择 (7)
2.1电网电压等级的选择 (7)
2.2 电网接线方式的初步比较 (9)
2.2.1电网接线方式 (9)
2.2.2 方案初步比较的指标 (11)
第三章方案的详细技术经济比较 (12)
3.1导线截面参考数据 (12)
3.2方案（B）中的详细技术经济计算 (12)
3.2.1先按均一网对其进行粗略潮流分布的计算 (13)
3.2.2导线截面面积的选择 (13)
3.2.3根据查阅的导线截面面积，计算线路的阻抗 (15)
3.2.4计算正常运行时的电压损失 (15)
3.2.5投资费用（K） (15)
3.3方案（C）中的详细技术经济计算 (17)
3.3.1先按均一网对其进行粗略潮流分布的计算 (17)
3.3.2 导线截面的选择 (19)
3.3.3、线路阻抗计算 (20)
3.3.4正常运行时的电压损失 (20)
3.3.5投资（K） (21)
3.3.6、年运行费用（万元）年运行费用包括折旧费和损耗费 (21)
第四章最终方案的选定 (23)
第五章课程设计总结 (25)
参考资料 (26)
课程设计指导教师评审标准及成绩评定 (27)
摘要
该课程设计是进行地方电网规划设计。规划设计一个容量为5×25MW+1×50MW的发电厂和4个变电站的地方电力网。
本设计根据地方电力网规划的要求，在对原始资料系统负荷、电量平衡分析的基础上，运用传统的规划方法，并结合优化规划的思想，从拟定的五种可行方案中，通过技术和经济的比较，选择出两个较优的方案作进一步的深入分析：先对电网进行潮流计算，然后根据潮流计算结果，从最大电压损耗、网络电能损耗、线路和变电站的一次投资及电力网的年运行费用等角度，详细的分析两个较优方案，以此确定最优规划设计。
【关键词】方案拟定潮流计算导线截面选择投资年运行费用
课程设计任务书
1、题目：某地区电网规划初步设计
2、目的要求
通过本次课程设计能掌握电网规划设计的一般原则和常用方法，综合运用所学专业知识，特别是有关电力网、发电厂等方面的理论、概念和计算方法，加深对电网特性的了解,进而了解有关设计规程和规定、经济指标，树立统筹兼顾、综合平衡、整体优化的观点，培养从技术、经济诸多方面分析和解决实际工程问题的能力。
3、设计任务
1）电力网电压等级的确定
2）初步拟定若干待选的电力网接线方案进行初选
3）对初选接线方案进行详细的综合比较
4）最后对电网的接线方案进行评定
4、原始资料
1）发电厂、变电所相对地理位置及距离如图所示：
说明：A为发电厂
①、②、③、④为待建的变电站
项目台数容量（MW）电压（kV）功率因数
1 5 25 6.3 0.8
2 1 50 10.5 0.85
3
设计指导教师(签字)：
第一章原始资料的分析
1.2
1.3 负荷合理性校验
(1)在已知某规划年的需电量后，可用年最大负荷利用小时数预测年最大负荷，即:
Pn·max= An/Tmax
式中 Pn·max —年最大负荷（MW）；
An——年需用电量（kWh）；
Tmax——年最大负荷利用小时数（h）
(2)根据最大负荷利用小时数的定义，最大负荷运行
max
T小时所消耗的电量等于全年实际电
量。所以，以最大负荷运行
max
T小时所消耗的电量应大于全年以最小负荷运行的电量。即：
max max min 8760
P T P
⋅>⋅ 8760-全年小时数
1、发电厂负荷
（Pmax·Tmax＝30×5000＝150000）＞（Pmin·8760＝15×8760＝131400）（MWh）2、变电所1 负荷
（Pmax·Tmax＝50×5300＝265000）＞（Pmin·8760＝28×8760＝245280）（MWh）3、变电所2 负荷
（Pmax·Tmax＝45×5500＝275000）＞（Pmin·8760＝28×8760＝245280）（MWh）
4、变电所3 负荷
（Pmax·Tmax＝45×5200＝234000）＞（Pmin·8760＝23×8760＝2014800）（MWh）5、变电所4 负荷
（Pmax·Tmax＝50×5500＝275000）＞（Pmin·8760＝28×8760＝245280）（MWh）结论：所以负荷均满足合理性要求。
根据原始资料确定电网的电压等级和初步拟定5个方案，综合考虑电网的经济性、可靠性、操作容易和保护简单等问题，综合优先选出两个方案进行详细技术经济比较。利用原始资料中的最大负荷、功率因数、最大利用小时进行潮流计算和导线截面选择，同时根据原始资料和导线截面、电压损耗确定两个参加详细技术经济比较方案中的投资费和年运行费。
