四川省简阳市石板学区2016届九年级物理下学期第一次摸底考试试题

九年级第一次质量检测物理试题注意事项：1、本试卷分第Ｉ卷(选择题)和第Ⅱ卷(非选择题)两部分。

试卷满分60分，考试时间60分钟。

2、答卷前，考生务必用蓝色或黑色字迹的钢笔、签字笔或圆珠笔将自己所在学校、姓名和准考证号写在密封线内规定的位置，将自己的座号写在答题卷指定的位置。

3、除了作图和填涂答题卡用铅笔外，答卷时一律用蓝色或黑色字迹的钢笔、签字笔或圆珠笔作答。

第Ｉ卷(选择题共20分)一、选择题(本题共10小题，每小题2分，共20分。

每小题的四个选项中，只有一个选项是符合题目要求的。

)1.“让我们荡起双桨，小船儿推开波浪，海面倒映着美丽的白塔，四周环绕着绿树红墙小船轻轻飘荡在水中……”大多数同学是唱着这首优美的歌曲长大的，歌曲中含有许多物理知识，下列说法中错误的．．．是A. 以飘荡的小船为参照物，绿树红墙是运动的B. 海面倒映的白塔，是光的反射形成的虚像C. 小船静止在水面上时，它受到的重力和浮力是一对平衡力D. 船桨向后划水，小船前进，说明物体的运动状态需要力来维持2.以下估测与实际情况相符的是A．人体感觉舒适的环境温度约为40℃B. 人正常步行的速度约为5m／sC．一只普通鸡蛋的质量约为50gD. 中学生脉搏跳动一次的时间约为3s3.天平、刻度尺、温度计、弹簧测力计是我们实验中常用的基本测量仪器。

下面四副图表示的是一些同学对这四种仪器的操作和使用情况。

其中正确的是4. 下列说法中错误的．．．是 A ．用久了的电灯灯丝变细是升华现象 B ．秋天的早晨，大雾逐渐散去是液化现象C ．被水蒸气烫伤比沸水烫伤更严重是因为水蒸气液化时要放出热量D ．水在任何温度下都能汽化5．如图2所示，能正确反映物理量之间关系的图象是6.在物理探究活动中常用到一些科学研究方法，下列问题所用研究方法对应不正确的．．．．是 A ．在平面镜成像的实验中，用两支相同的蜡烛-----在力的合成中，引入合力的概念B ．研究牛顿第一定律------研究真空中是否传声 C ．光线------杠杆D ．探究液体压强与深度的关系，控制液体密度相同--------探究物质吸热能力时，用加热时间的长短反映吸收热量的多少7.如图3所示的实验现象揭示的物理原理或规律对应的应用技术不正确的．．．．是木块的长度是3.8cmB测力计的示数是2.3ND温度计的示数是零下3℃C调节天平使横梁平衡A图1m/kg Q/J 燃料完全燃烧放出的热量和质量的关系 B 匀速直线运动中路程和时间的关系At/s s/m V/m 3 m/kg 物体质量 与体积的关系 C h/mp /Pa液体压强与深度的关系D图28.下列现象中，通过热传递来改变物体内能的是A ．两手相互摩擦，手发热 B. 用锯锯木头，锯条发热C. 用火炉烧水，水温升高D. 用砂轮磨菜刀，菜刀的温度升高9.2011年8月4日，“蛟龙”号载人潜水器5000米级海试顺利完成试验任务。

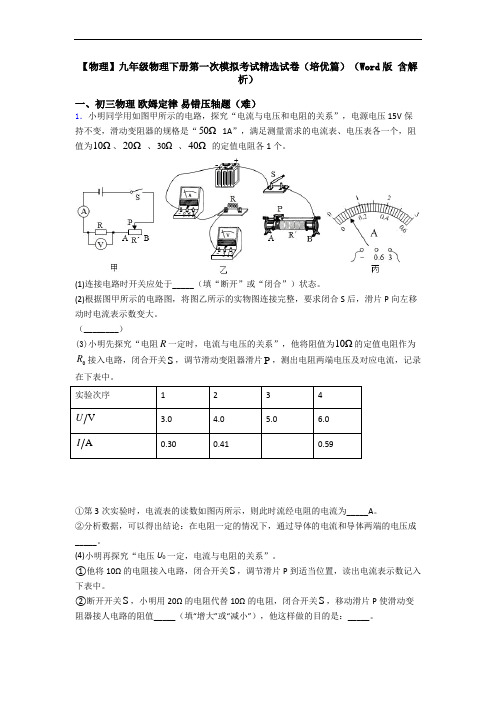

【物理】九年级物理下册第一次模拟考试精选试卷（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。

(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。

（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。

实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。

②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定，电流与电阻的关系”。

①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。

②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。

④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。

【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：=⨯，U IR=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。

【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。

而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。

处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．3．压力传感器是电子秤中的测力装置,可视为阻值随压力而变化的压敏电阻。

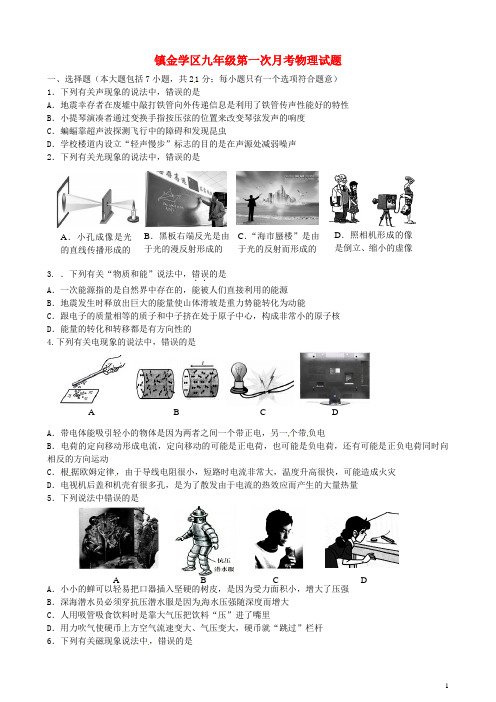

镇金学区九年级第一次月考物理试题一、选择题（本大题包括7小题，共21分；每小题只有一个选项符合题意） 1．下列有关声现象的说法中，错误的是A ．地震幸存者在废墟中敲打铁管向外传递信息是利用了铁管传声性能好的特性B ．小提琴演凑者通过变换手指按压弦的位置来改变琴弦发声的响度C ．蝙蝠靠超声波探测飞行中的障碍和发现昆虫D ．学校楼道内设立“轻声慢步”标志的目的是在声源处减弱噪声 2．下列有关光现象的说法中，错误的是3. ．下列有关“物质和能”说法中，错误．．的是 A ．一次能源指的是自然界中存在的，能被人们直接利用的能源 B ．地震发生时释放出巨大的能量使山体滑坡是重力势能转化为动能C ．跟电子的质量相等的质子和中子挤在处于原子中心，构成非常小的原子核D ．能量的转化和转移都是有方向性的 4.下列有关电现象的说法中，错误的是A ．带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电B ．电荷的定向移动形成电流，定向移动的可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向运动C ．根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾D ．电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量 5．下列说法中错误的是 A ．小小的蝉可以轻易把口器插入坚硬的树皮，是因为受力面积小，增大了压强 B ．深海潜水员必须穿抗压潜水服是因为海水压强随深度而增大 C ．人用吸管吸食饮料时是靠大气压把饮料“压”进了嘴里D ．用力吹气使硬币上方空气流速变大、气压变大，硬币就“跳过”栏杆 6．下列有关磁现象说法中，错误的是A ．小孔成像是光的直线传播形成的B ．黑板右端反光是由于光的漫反射形成的C ．“海市蜃楼”是由于光的反射而形成的D ．照相机形成的像是倒立、缩小的虚像A B CD A B CDA ．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N 极出发回到S 极B ．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C ．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D ．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息7．如图所示，是某核动力航空母舰和从它上面起飞的直升飞机的示意图。

一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。

通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。

实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。

在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。

现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。

把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。

为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。

【物理】物理初三年级下册第一次模拟考试精选试卷测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

一、初三物理欧姆定律易错压轴题（难）1．为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在如图坐标纸中描绘出光敏电阻随照度变化的图线_____．其阻值随照度变化的规律是______；（2）如图所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在如图虚线框内设计一个电路______，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．在你所设计的电路中，电阻箱的阻值应调至______kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：______．【答案】光敏电阻的阻值随光照强度的增大而减小10 增大电阻箱R的阻值【解析】(1)根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小。

(2)电路如图2所示。

控制开关自动启动照明系统，给1、2两端提供电压,要求当天色渐暗照度降低至 1.0(1x)时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V−4V=2V，根据串联分压可知：204221U R VU R R V====光光箱箱箱，所以电阻箱的阻值为10kΩ。

(3)照明电路过早启动，必须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大。

点睛：照明电路过早启动，必须想办法让光敏电阻的阻值降低，而电源电压不变，根据串联分压的关系判断出电阻箱阻值的变化即可。

一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。

【物理】物理初三年级下册第一次模拟考试精选试卷综合测试（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

电源电压恒为6V，实验用到的定值电阻分别为10Ω、15Ω、20Ω、30Ω各一个。

(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；（______）(2)取10Ω的定值电阻接入电路，实验中正确连接电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_____Ω；(3)按选定规格的滑动变阻器依次实验记录数据如表：实验次数1234电阻R/Ω10152030电流I/A0.30.20.150.1分析可知表中4次实验，有一组数据是人为编造的，这次实验是第_____次（填序号），就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_____V，在此电压下，完成全部4次实验定值电阻消耗功率最大为_____W，并调整部分电表量程即可。

【答案】 20 4 3.6 0.9【解析】【分析】【详解】(1)[1]根据电路图，将变阻器左下接线柱连入电路中，电阻与变阻器串联，电压表与电阻并联，如下所示：(2)[2]取其中一个电阻接入电路，实验中正确连接电路，即变阻器的最大电阻连入电路中，刚闭合开关时，电压表、电流表的示数分别为2V 、0.2A ，由串联电路电压的规律，则实验选用的滑动变阻器的最大阻值为6V-2V 200.2AV U U R I -===Ω滑大 (3)[3]当定值电阻为30Ω时，由电阻的串联规律，电路的最大电阻为30Ω+20Ω＝50Ω由欧姆定律，电路的最小电流为 6V =0.12A 50Ω0.10A U I R '==＞ 故第4次实验数据是人为编造的；[4]根据串联电路电压的规律及分压原理有V V R U U U R -=滑定方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻最大，电压表示数最小，即V V 6V 2030U U -Ω=Ω解得U V ＝3.6 V ，故要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于3.6 V ，并调整部分电表量程即可。
