基于10kV断路器的重合功能在农村配网中的应用

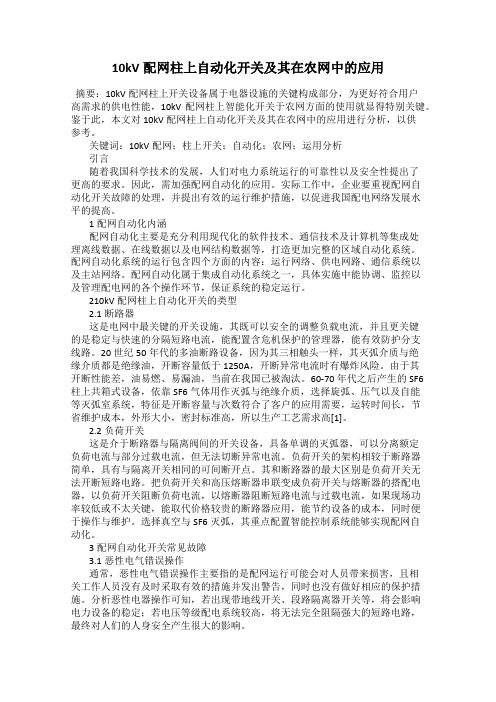

10kV配网柱上自动化开关及其在农网中的应用摘要：10kV配网柱上开关设备属于电器设施的关键构成部分，为更好符合用户高需求的供电性能，10kV配网柱上智能化开关于农网方面的使用就显得特别关键。

鉴于此，本文对10kV配网柱上自动化开关及其在农网中的应用进行分析，以供参考。

关键词：10kV配网；柱上开关；自动化；农网；运用分析引言随着我国科学技术的发展，人们对电力系统运行的可靠性以及安全性提出了更高的要求。

因此，需加强配网自动化的应用。

实际工作中，企业要重视配网自动化开关故障的处理，并提出有效的运行维护措施，以促进我国配电网络发展水平的提高。

1配网自动化内涵配网自动化主要是充分利用现代化的软件技术、通信技术及计算机等集成处理离线数据、在线数据以及电网结构数据等，打造更加完整的区域自动化系统。

配网自动化系统的运行包含四个方面的内容：运行网络、供电网路、通信系统以及主站网络。

配网自动化属于集成自动化系统之一，具体实施中能协调、监控以及管理配电网的各个操作环节，保证系统的稳定运行。

210kV配网柱上自动化开关的类型2.1断路器这是电网中最关键的开关设施，其既可以安全的调整负载电流，并且更关键的是稳定与快速的分隔短路电流，能配置含危机保护的管理器，能有效防护分支线路。

20世纪50年代的多油断路设备，因为其三相触头一样，其灭弧介质与绝缘介质都是绝缘油，开断容量低于1250A，开断异常电流时有爆炸风险。

由于其开断性能差，油易燃、易漏油，当前在我国已被淘汰。

60-70年代之后产生的SF6柱上共箱式设备，依靠SF6气体用作灭弧与绝缘介质，选择旋弧、压气以及自能等灭弧室系统，特征是开断容量与次数符合了客户的应用需要，运转时间长，节省维护成本，外形大小，密封标准高，所以生产工艺需求高[1]。

2.2负荷开关这是介于断路器与隔离阀间的开关设备，具备单调的灭弧器，可以分离额定负荷电流与部分过载电流，但无法切断异常电流。

负荷开关的架构相较于断路器简单，具有与隔离开关相同的可间断开点。

继电保护在农村10kV电网线路的应用发布时间：2021-06-08T16:13:57.913Z 来源：《基层建设》2021年第4期作者：许军华[导读] 摘要：农村电网10kV配电系统对于农村电网中多个环节起到了决定性的作用，其运行质量直接影响到整个农村电网的运行稳定性与可靠性。

国网泉州供电公司福建泉州 362000摘要：农村电网10kV配电系统对于农村电网中多个环节起到了决定性的作用，其运行质量直接影响到整个农村电网的运行稳定性与可靠性。

由此可见，加强对于农村电网10kV配电系统继电保护的研究，对于进一步提升农村电网的供电质量有着一定的现实意义。

关键词：农村电网；继电保护；10kv线路；应用1 10kV线路继电保护概述1.1 10kV线路的基本结构10kV线路是电力系统中常用的配电线路，它由隔离开关、断路器、架空或电缆线路、测量电路和变压器等组成。

1.2 继电保护的基本原理继电保护主要是利用电力系统中出现故障和异常情况时的电气量变化，来进行继电保护。

一般情况下，如果安装了继电保护装置，当电力系统中出现了故障时，继电保护装置能够自动发出警报，让工作人员及时发现故障。

另外，更加先进一点是，继电保护装置能够直接发出命令，使断路器自动跳闸，终止系统故障的扩散和蔓延。

1.3 继电保护的主要作用通过继电保护的基本原理不难得出，继电保护的主要作用是反映电气设备的异常状况，并在最大程度上减少故障的设备的损坏。

具体来说，当电力系统的设备发生了故障时，该设备的继电保护装置会及时发出命令或警告，使得出现故障的设备以较快的速度脱离电力系统，能降低出现故障的设备的损坏程度。

另外，继电保护还可以通过警报的形式及时反映出电力设备的异常和故障，使工作人员在第一时间发现电力设备的故障并及时调整和修理，有利于保证整个电力系统的安全与稳定。

2 农村电网线路特点1）10千伏配电线路分支线多，且分支线长度往往超过主线亘长。

2）负载率低，且负荷变化大，受季节性、节日性等影响大，随机性强，功率因数低。

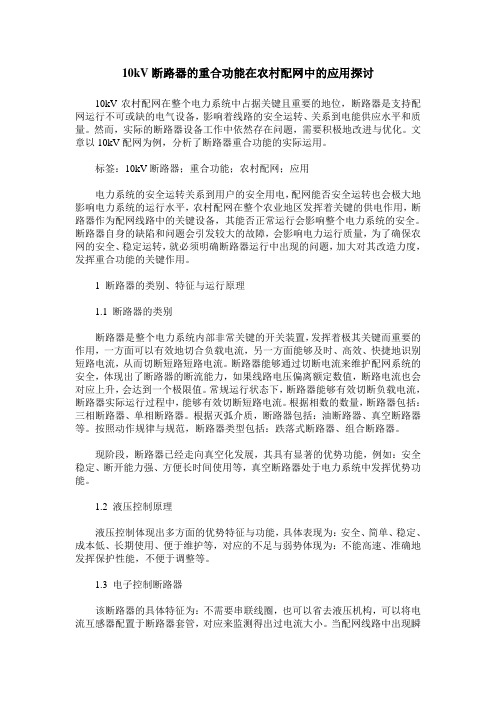

10kV断路器的重合功能在农村配网中的应用探讨10kV农村配网在整个电力系统中占据关键且重要的地位，断路器是支持配网运行不可或缺的电气设备，影响着线路的安全运转、关系到电能供应水平和质量。

然而，实际的断路器设备工作中依然存在问题，需要积极地改进与优化。

文章以10kV配网为例，分析了断路器重合功能的实际运用。

标签：10kV断路器；重合功能；农村配网；应用电力系统的安全运转关系到用户的安全用电，配网能否安全运转也会极大地影响电力系统的运行水平，农村配网在整个农业地区发挥着关键的供电作用，断路器作为配网线路中的关键设备，其能否正常运行会影响整个电力系统的安全。

断路器自身的缺陷和问题会引发较大的故障，会影响电力运行质量，为了确保农网的安全、稳定运转，就必须明确断路器运行中出现的问题，加大对其改造力度，发挥重合功能的关键作用。

1 断路器的类别、特征与运行原理1.1 断路器的类别断路器是整个电力系统内部非常关键的开关装置，发挥着极其关键而重要的作用，一方面可以有效地切合负载电流，另一方面能够及时、高效、快捷地识别短路电流，从而切断短路短路电流。

断路器能够通过切断电流来维护配网系统的安全，体现出了断路器的断流能力，如果线路电压偏离额定数值，断路电流也会对应上升，会达到一个极限值。

常规运行状态下，断路器能够有效切断负载电流，断路器实际运行过程中，能够有效切断短路电流。

根据相数的数量，断路器包括：三相断路器、单相断路器。

根据灭弧介质，断路器包括：油断路器、真空断路器等。

按照动作规律与规范，断路器类型包括：跌落式断路器、组合断路器。

现阶段，断路器已经走向真空化发展，其具有显著的优势功能，例如：安全稳定、断开能力强、方便长时间使用等，真空断路器处于电力系统中发挥优势功能。

1.2 液压控制原理液压控制体现出多方面的优势特征与功能，具体表现为：安全、简单、稳定、成本低、长期使用、便于维护等，对应的不足与弱势体现为：不能高速、准确地发挥保护性能，不便于调整等。

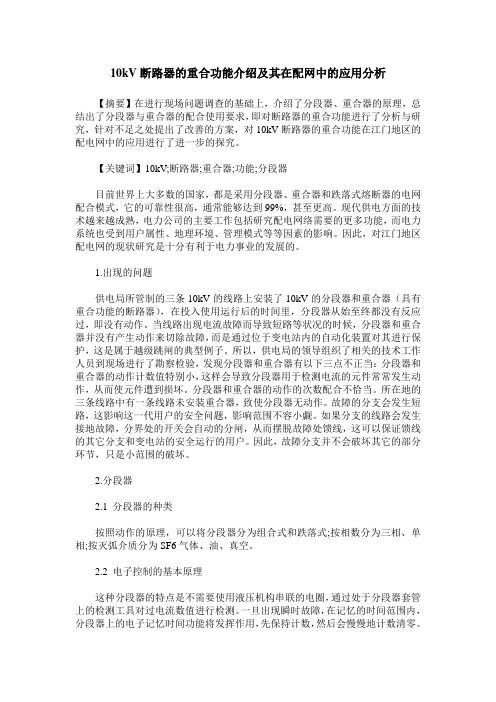

10kV断路器的重合功能介绍及其在配网中的应用分析【摘要】在进行现场问题调查的基础上，介绍了分段器、重合器的原理，总结出了分段器与重合器的配合使用要求，即对断路器的重合功能进行了分析与研究，针对不足之处提出了改善的方案，对10kV断路器的重合功能在江门地区的配电网中的应用进行了进一步的探究。

【关键词】10kV;断路器;重合器;功能;分段器目前世界上大多数的国家，都是采用分段器、重合器和跌落式熔断器的电网配合模式，它的可靠性很高，通常能够达到99%，甚至更高。

现代供电方面的技术越来越成熟，电力公司的主要工作包括研究配电网络需要的更多功能，而电力系统也受到用户属性、地理环境、管理模式等等因素的影响。

因此，对江门地区配电网的现状研究是十分有利于电力事业的发展的。

1.出现的问题供电局所管制的三条10kV的线路上安装了10kV的分段器和重合器（具有重合功能的断路器），在投入使用运行后的时间里，分段器从始至终都没有反应过，即没有动作。

当线路出现电流故障而导致短路等状况的时候，分段器和重合器并没有产生动作来切除故障，而是通过位于变电站内的自动化装置对其进行保护，这是属于越级跳闸的典型例子。

所以，供电局的领导组织了相关的技术工作人员到现场进行了勘察检验，发现分段器和重合器有以下三点不正当：分段器和重合器的动作计数值特别小，这样会导致分段器用于检测电流的元件常常发生动作，从而使元件遭到损坏。

分段器和重合器的动作的次数配合不恰当。

所在地的三条线路中有一条线路未安装重合器，致使分段器无动作。

故障的分支会发生短路，这影响这一代用户的安全问题，影响范围不容小觑。

如果分支的线路会发生接地故障，分界处的开关会自动的分闸，从而摆脱故障处馈线，这可以保证馈线的其它分支和变电站的安全运行的用户。

因此，故障分支并不会破坏其它的部分环节，只是小范围的破坏。

2.分段器2.1 分段器的种类按照动作的原理，可以将分段器分为组合式和跌落式;按相数分为三相、单相;按灭弧介质分为SF6气体、油、真空。

10kV配网柱上自动化开关及其在农网中的应用关键词：10kv配网；柱上自动化开关；农网应用；现状分析；措施研究；前言随着地方网络的规模扩大，分销网络的结构和布局变得越来越复杂。

同时，客户对电源可靠性和质量的要求也更高。

配电网广泛使用10kV柱开关，大大提高了供电可靠性。

但是，不同技术层的交换机有不同的应用程序。

本文讨论了10kV断路器及其在农村电网中的使用情况，供参考。

一、10kV配网柱上自动化开关概述1.常用的柱上开关断路器是一种装置，在电网运行期间，它可以根据电流回路的情况控制电源开关。

其主要作用是在环形气田条件下及时切断电源，以确保电气设备的安全运行。

重合装置是高压开关装置，在电力系统运行过程中可以自动控制和保护。

重合最重要的应用特点是，主电路的电流可以在运行过程中自动检测到。

如果电源出现故障，应自动关闭开关分隔器是一种开关装置，可在电气系统运行时自动记住和响应线路故障。

因此，在正常工作的情况下，分离器会根据以前的故障形式判断第一种工作状态，如果它多次发现故障，它会与电源端的前一个开关合作，以实现自动断电并保护整个系统。

熔断器:可在系统运行期间根据电流值切断超过电流操作标准的电路的电气装置保险丝主要用于保护运行中的电气设备不受短路和大电流损坏的影响。

2.10kv配网柱上自动化开关具体描述（1）断路器这是最大的电力交换设施，不仅可以安全调节负荷电流，而且可以稳定快速地隔离短路电流，还可以配备危机管理器，有效保护分支。

1950年代的多油断路器，灭弧介质和绝缘介质均为绝缘油，分离能力低于1250A，因此异常分离电流存在爆炸危险。

1960年代和1970年代以后，SF6气体被用作灭弧和绝热载体，采用旋转电弧、压缩空气和清洁能源等灭弧室系统。

设备的特点是断裂能力和满足需要的次数1980年代以后，最常见的生产是箱式隔离柱上的真空设备，其特点是电弧淬火性能高、使用时间长、重复工作能力好、分裂能力大，以及处理外部绝缘、过电压等异常情况，结构复杂，成本高。

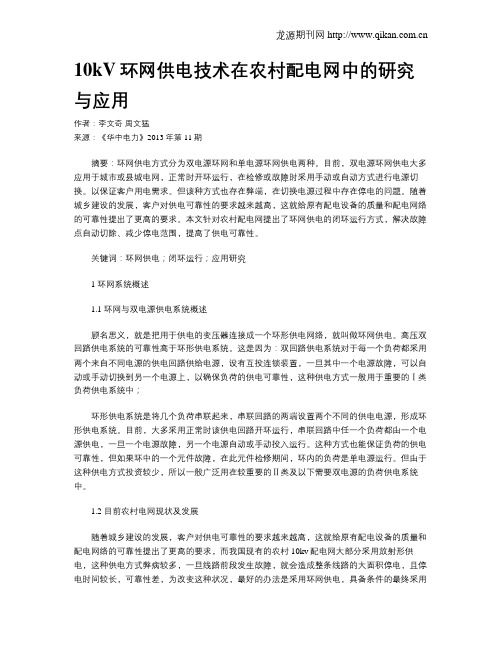

10kV环网供电技术在农村配电网中的研究与应用作者：李文奇周文猛来源：《华中电力》2013年第11期摘要：环网供电方式分为双电源环网和单电源环网供电两种。

目前，双电源环网供电大多应用于城市或县城电网，正常时开环运行，在检修或故障时采用手动或自动方式进行电源切换。

以保证客户用电需求。

但该种方式也存在弊端，在切换电源过程中存在停电的问题。

随着城乡建设的发展，客户对供电可靠性的要求越来越高，这就给原有配电设备的质量和配电网络的可靠性提出了更高的要求。

本文针对农村配电网提出了环网供电的闭环运行方式，解决故障点自动切除、减少停电范围，提高了供电可靠性。

关键词：环网供电；闭环运行；应用研究1 环网系统概述1.1 环网与双电源供电系统概述顾名思义，就是把用于供电的变压器连接成一个环形供电网络，就叫做环网供电。

高压双回路供电系统的可靠性高于环形供电系统。

这是因为：双回路供电系统对于每一个负荷都采用两个来自不同电源的供电回路供给电源，设有互投连锁装置，一旦其中一个电源故障，可以自动或手动切换到另一个电源上，以确保负荷的供电可靠性，这种供电方式一般用于重要的Ⅰ类负荷供电系统中；环形供电系统是将几个负荷串联起来，串联回路的两端设置两个不同的供电电源，形成环形供电系统。

目前，大多采用正常时该供电回路开环运行，串联回路中任一个负荷都由一个电源供电，一旦一个电源故障，另一个电源自动或手动投入运行。

这种方式也能保证负荷的供电可靠性，但如果环中的一个元件故障，在此元件检修期间，环内的负荷是单电源运行。

但由于这种供电方式投资较少，所以一般广泛用在较重要的Ⅱ类及以下需要双电源的负荷供电系统中。

1.2 目前农村电网现状及发展随着城乡建设的发展，客户对供电可靠性的要求越来越高，这就给原有配电设备的质量和配电网络的可靠性提出了更高的要求，而我国现有的农村10kv配电网大部分采用放射形供电，这种供电方式弊病较多，一旦线路前段发生故障，就会造成整条线路的大面积停电，且停电时间较长，可靠性差，为改变这种状况，最好的办法是采用环网供电，具备条件的最终采用网格式接线，正常时闭环运行，这样的接线方式有一个以上电源向客户供电，从而大大提高了农村配网线路的供电可靠性。

智能断路器在10kV农配网线路中应用分析1. 引言1.1 智能断路器在10kV农配网线路中应用分析智能断路器是一种集保护、测量、监控和通信等功能于一体的智能化电器装置。

在10kV农配网线路中，智能断路器的应用具有重要的意义和价值。

本文将针对智能断路器在10kV农配网线路中的应用进行深入分析。

我们将对智能断路器的技术进行概述，包括其工作原理、主要功能和特点。

然后，我们将分析农配网线路的特点，包括线路长度、负载容量和运行环境等因素。

接着，我们将探讨智能断路器在农配网线路中的应用优势，如提高供电可靠性、降低维护成本和提升线路运行效率等方面。

我们还将探讨智能断路器在农配网线路中可能遇到的关键技术问题，如兼容性、通信稳定性和安全可靠性等方面。

我们将通过实际的案例分析，探讨智能断路器在10kV农配网线路中的应用实践效果和经验总结。

通过本文的分析，我们可以更深入地了解智能断路器在10kV农配网线路中的应用现状和发展趋势，为推动智能断路器技术在农配网领域的应用提供参考和借鉴。

2. 正文2.1 智能断路器技术概述智能断路器是一种集断路保护、监测、通信、控制等功能于一体的新型电力装置。

它的主要作用是在电力系统中发生短路或过载时快速切断电路，以保护设备和人员的安全。

智能断路器采用先进的电子技术和通信技术，具有更高的灵活性和智能化水平，可实现远程监测、远程控制、故障自诊断等功能。

智能断路器的核心技术包括电路断路保护技术、数字信号处理技术、通信技术和远程控制技术等。

通过对电路状态进行实时监测和分析，智能断路器能够实现对电路的精准保护，并能迅速响应电网故障，提高电网的可靠性和安全性。

智能断路器具有多种保护功能，如短路保护、过载保护、欠压保护、漏电保护等，能够根据实际情况进行灵活调整和设置。

智能断路器通过通信接口与上位监控系统实现信息传输和数据交互，能够实时监测电路运行状态，提高了对农配网线路的管理和维护效率。

智能断路器技术的引入将为10kV农配网线路的安全运行和管理带来重要的改善和提升。

智能断路器在10kV农配网线路中应用分析随着电力行业的发展，智能化、信息化、数字化等技术越来越广泛地应用于电力系统中。

智能断路器是一种应用电子技术和通信技术实现对电网分布式保护与控制的新型设备。

在农村配电网中，随着农村电力普及率不断提高，农村电网的建设和改造也得到了加强，智能断路器在10kV农配网线路中的应用也越来越受到关注。

智能断路器能够通过实时监测电网参数，实现快速判断故障区域和故障类型，并对故障进行及时隔离。

与传统断路器相比，智能断路器有以下优势：一、故障诊断能力更强。

智能断路器内置微处理器和通信模块，可以通过采集线路电流、电压、功率因数等数据进行分析，能够实现对电网故障的自动诊断和定位，并及时告警。

而传统断路器只能判断是否发生故障，不能自行定位和诊断。

二、保护性能更可靠。

智能断路器具备过流、过压、欠压、过载、短路等多种保护功能，能够更快速、更准确地判断故障类型，并采取相应的保护措施。

而传统断路器只能进行简单的保护，无法适应复杂的故障情况。

三、网络通信功能更强。

智能断路器可以实现对配电自动化系统的接入，可以通过现场总线或以太网等通信方式，与上位计算机进行数据通信和控制。

而传统的断路器只能进行手动操作，无法实现与电力自动化系统的联网。

在10kV农配网线路中应用智能断路器，可以提高农村电网的可靠性和自动化程度，降低故障对电网造成的损失，提高电网供电质量和客户满意度。

同时，也能够为农村电网的监测、运行和维护提供有力的支持，减少对人力资源的需求，实现电网智能化、自动化管理。

但是智能断路器在应用中也存在一些问题，如成本高、可靠性待改进等。

对此，需要不断地进行技术创新和改进，以提高智能断路器的性能和可靠性。

综上所述，在10kV农配网线路中应用智能断路器，是一种有效的电网保护和控制手段。

随着技术不断进步和应用场景的扩大，相信智能断路器将会在更广泛的领域得到应用，为电力行业的发展做出更大的贡献。

智能断路器在10kV农配网线路中应用分析智能断路器是一种集自动保护和监测功能于一体的电力设备，它在10kV农配网线路中的应用具有重要意义。

本文将从智能断路器的工作原理、应用场景和优势等方面进行分析。

智能断路器可以通过感知电流、电压等参数，实现对电力系统的自动保护。

其工作原理是通过电流互感器、电压互感器等传感器采集线路中的电流、电压等信息，然后通过微处理器进行数据处理和逻辑判断，并输出保护信号控制断路器的闭合和断开操作。

智能断路器可以实现过载保护、短路保护、欠压保护等多种保护功能，有效地提高了电力系统的安全性和可靠性。

对于10kV农配网线路而言，智能断路器具有广泛的应用场景。

智能断路器可以应用于农村电网的供电柜、配电房等关键设备，能够实时监测电网参数，及时发现线路故障，并采取保护措施，保证农村居民的用电安全；智能断路器还可以应用于农田灌溉系统、牧场电网等场景，能够实现对电力系统的自动化控制，提高农业生产效率；智能断路器还可以应用于农村电力监测系统中，实现对电力系统的远程监测和管理，便于运维人员的维护和管理工作。

智能断路器在10kV农配网线路中的应用具有以下优势。

智能断路器可以对供电线路进行实时监测，如检测线路电流是否超过额定值、检测线路是否存在短路等问题，能够及时发现线路故障，并迅速切除故障部分，避免因线路故障而导致的事故发生；智能断路器具有自动化控制功能，能够根据电网参数的变化进行动态调整，提高系统的反应速度和稳定性；智能断路器具有在线监测和远程通信功能，能够实现对电网的远程监控和管理，方便运维人员的工作。

智能断路器在10kV农配网线路中的应用具有重要意义。

它能够提高农村电网的安全性和可靠性，提高农业生产效率，并方便运维人员的工作。

随着智能电网的发展和推广，智能断路器在农配网线路中的应用前景将更加广阔。

智能断路器在10kV农配网线路中应用分析
智能断路器是一种集电器、通讯、计算、保护和控制于一体的新一代电力设备。

在农
村配网线路中，智能断路器能够提供更加可靠和智能的电力保护和控制功能，提高农村电
网的运行效率和安全性。

智能断路器能够实现远程监控和控制。

通过与上级监控中心的通信，智能断路器能够
实时向监控中心发送线路的电流、电压等参数信息，同时接收监控中心的指令，实现对线
路的远程控制。

这样可以方便运维人员进行线路的监测和控制，及时处理故障和异常情况，提高电网的故障诊断和处理的效率。

智能断路器具备自动化保护功能。

智能断路器能够根据线路的运行状态，自动判断是
否需要进行跳闸操作，以达到保护设备和线路的安全。

智能断路器还能够自适应线路的负
荷变化，根据负荷的大小自动调整保护参数，确保电网的安全和稳定运行。

智能断路器还具备自动重合闸功能。

智能断路器能够根据电网的负荷变化情况，自动
判断是否需要进行重合闸操作，以保持电网的供电连续性。

当电网发生故障时，智能断路
器能够自动切断电源，并在故障修复后自动重合闸，缩短了故障处理的时间，提高了供电
可靠性。

智能断路器在10kV农村配网线路中的应用具有重要的意义。

它能够提高农村电网的可靠性、智能化程度和运行效率，减少因电力故障带来的损失，为农村电力供应提供技术支持。

随着技术的不断发展和进步，智能断路器在农村配网中的应用将会越来越广泛。
