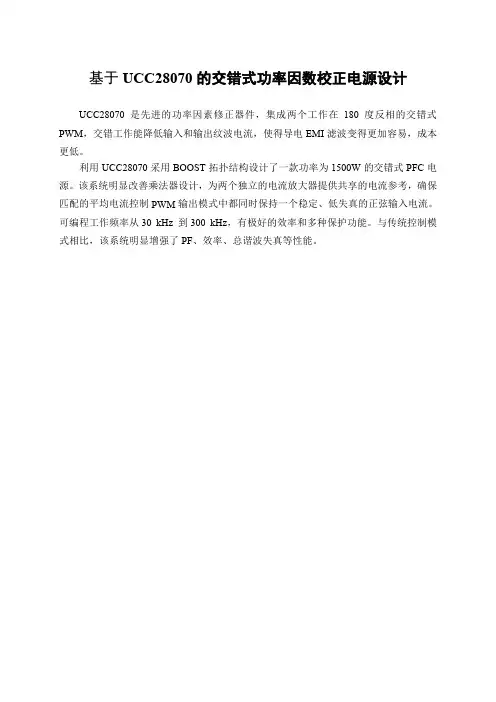

基于UCC28070的交错式功率因数校正电源设计UCC28070是先进的功率因素修正器件，集成两个工作在180度反相的交错式PWM，交错工作能降低输入和输出纹波电流，使得导电EMI滤波变得更加容易，成本更低。
利用UCC28070采用BOOST拓扑结构设计了一款功率为1500W的交错式PFC电源。
该系统明显改善乘法器设计，为两个独立的电流放大器提供共享的电流参考，确保匹配的平均电流控制PWM输出模式中都同时保持一个稳定、低失真的正弦输入电流。
可编程工作频率从30 kHz 到300 kHz，有极好的效率和多种保护功能。
与传统控制模式相比，该系统明显增强了PF、效率、总谐波失真等性能。
第1章开关电源1.1 开关电源开关电源是一种电压转换电路，主要的功能是升压和降压，广泛应用于现代电子产品。
广义的说，凡是用半导体器件作为开关，将一种电源形态转变成为另一种电源形态的主电路都叫做开关电源。
电子装置小型轻量化的关键是供电电源的小型化，开关电源具有体积小、效率高等优点，因此在各类电子产品中得到广泛应用。
由于开关电源的控制电路比较复杂。
输出纹波电压较高，所以开关电源的应用受到一定的限制；且开关电源中的调整管工作于开关状态，必然存在开关损耗，而损耗大小随开关频率的提高而增加。
另外，开关电源的变压器、电感等磁性元件及电容的损耗，也随频率的提高而增加，因此，需要尽可能降低电源电路的损耗。
开关电源原理框图如图 1.1所示。
其主电路由防雷单元、输入电磁干扰滤波器（EMI）、输入整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路由功率因数校正电路（PFC）、输入过欠压保护电路、输出过压保护电路、输出限流保护电路、输出短路保护电路等电路构成。
图1.1 开关电源原理框图1.2 开关电源分类开关稳压电源的分类相当复杂，由于看问题的角度不同，分类方法也不同。
有时一个开关稳压电源包含有两种以上的分类办法。
（1）按开关器件进行分类按所选用的开关器件可以分为晶体管开关型、MOSFET管开关型、IGBT管开关型、可控硅开关型、集成电路开关型等数种。
欠压保护电路原理1.传感器：欠压保护电路的传感器用于检测输入电压是否低于设定的阈值。
传感器通常使用电压变压器或电压分压器来提供稳定的参考电压。
当输入电压低于设定的阈值时，传感器将发出相应的信号。
2.比较器：比较器是欠压保护电路的核心部分，用于比较传感器输出的信号与设定的阈值信号。
比较器将两个电压信号进行比较，当输入电压低于设定阈值时，比较器将输出一个低电平信号。
3.输出控制：一旦比较器输出低电平信号，输出控制部分将接收到此信号，并根据需要执行相应的操作。
最常见的输出控制方式是通过继电器来切断电路，从而实现对设备的保护。
当电路被切断时，设备将与电源分离，避免了过低电压对设备的损坏。
除了上述核心原理，欠压保护电路还可以加入一些增强功能，以提高其可靠性和灵活性，如延时保护、复位功能等。
1.延时保护：欠压保护电路可以添加延时保护功能，以防止因瞬时电压波动而误触发保护。
延时保护功能使电路在检测到输入电压低于阈值后，在设定的延时时间内继续工作，而不立即切断电路。
只有当低电压持续超过延时时间，才会触发欠压保护。
2.复位功能：复位功能可以使欠压保护电路在输入电压恢复正常后自动恢复连接。
通过添加复位电路，在输入电压恢复到设定阈值以上时，可以自动重置保护电路，使设备得以正常运行。
这样，一旦欠压保护触发，电路将在输入电压恢复正常后自动复位，而无需额外干预。
总的来说，欠压保护电路通过传感器检测输入电压是否低于设定阈值，并通过比较器进行比较，最后通过输出控制切断电路来保护设备。
在此基础上，还可以添加延时保护和复位功能，以提高其可靠性和灵活性。
欠压保护电路在电气设备中起着重要的作用，能够保障设备的安全运行。
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

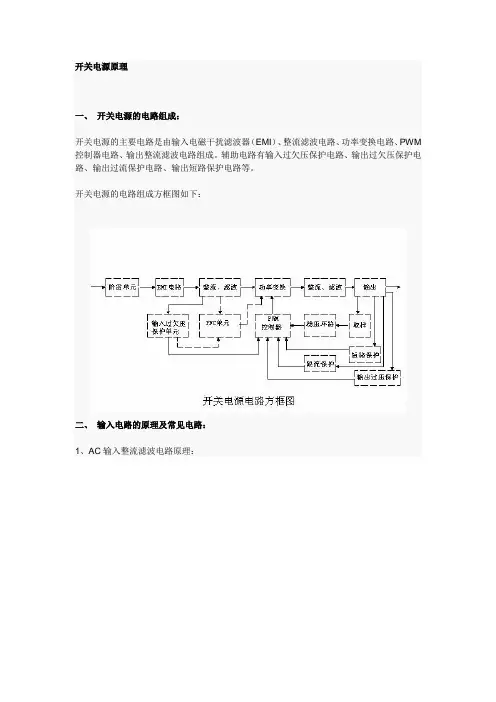

开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！）一、开关电源的电路组成[/b]：：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[/b]：：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

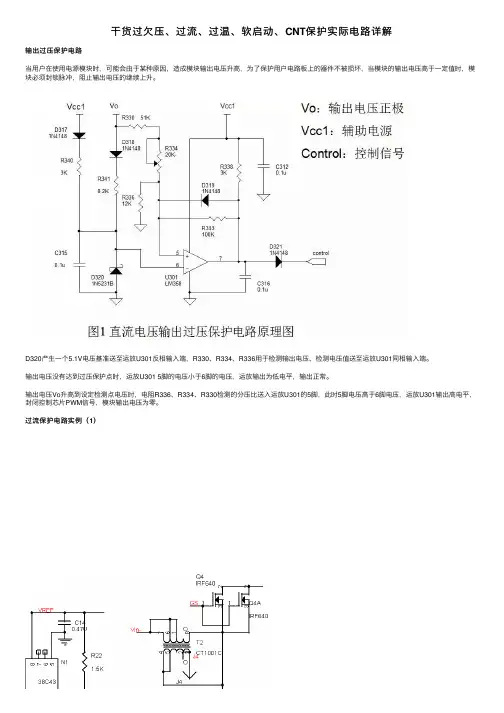

⼲货过⽋压、过流、过温、软启动、CNT保护实际电路详解输出过压保护电路当⽤户在使⽤电源模块时，可能会由于某种原因，造成模块输出电压升⾼，为了保护⽤户电路板上的器件不被损坏，当模块的输出电压⾼于⼀定值时，模块必须封锁脉冲，阻⽌输出电压的继续上升。
D320产⽣⼀个5.1V电压基准送⾄运放U301反相输⼊端，R330、R334、R336⽤于检测输出电压、检测电压值送⾄运放U301同相输⼊端。
输出电压没有达到过压保护点时，运放U301 5脚的电压⼩于6脚的电压，运放输出为低电平，输出正常。
输出电压Vo升⾼到设定检测点电压时，电阻R336、R334、R330检测的分压⽐送⼊运放U301的5脚，此时5脚电压⾼于6脚电压，运放U301输出⾼电平，封闭控制芯⽚PWM信号，模块输出电压为零。
过流保护电路实例（1）图2.过流保护电路实例⼯作原理T2采集模块原边开关管的输⼊电流，采样电流经取样电阻R18转换成电压信号，再经两路开关⼆极管（D6）整流形成两路控制信号。
⼀路峰值信号去控制38C43的3脚；另⼀路准峰值电平进⼊38C43 EA的反相输⼊端2脚。
采⽤CT作电流采样的好处是采样电路功耗⼩，采样电路灵活，CT可以放置在MOSFET开关管的D极或S极，也可以串联于主变压器原边的Vin+端。
缺点是电路稍复杂，体积⼤，CT存在⼤占空⽐时不能有效复位的问题。
CT采样⼀般⽤于中⼤功率的模块。
3843PWM芯⽚介绍图3.3843芯⽚内部结构图芯⽚⼯作原理虚线所框部分为38C43芯⽚内置的误差放⼤器和电流放⼤器。
误差放⼤器的输出经过内部分压后（被钳位到1V），进⼊电流放⼤器的反相输⼊端，与电流采样信号⽐较后进⼊PWM产⽣电路。
最终在芯⽚的6脚输出PWM信号。
在这⾥，误差放⼤器被⽤来作OCP保护，电流控制放⼤器I/A作峰值电流限流保护。
误差放⼤器E/A⽤于准峰值限流。
当38C43反相输⼊端2脚的直流电平达到2.5V时，误差放⼤器E/A起作⽤，使38C43的6脚输出驱动信号占空⽐D减⼩，达到模块OCP之⽬的。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

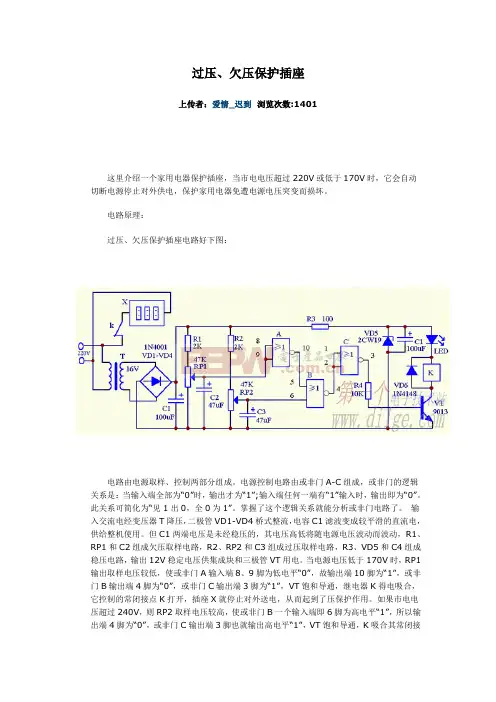

过压、欠压保护插座上传者：爱情_迟到浏览次数:1401这里介绍一个家用电器保护插座，当市电电压超过220V或低于170V时，它会自动切断电源停止对外供电，保护家用电器免遭电源电压突变而损坏。
电路原理：过压、欠压保护插座电路好下图：电路由电源取样、控制两部分组成。
电源控制电路由或非门A-C组成，或非门的逻辑关系是：当输入端全部为“0”时，输出才为“1”;输入端任何一端有“1”输入时，输出即为“0”。
此关系可简化为“见1出0，全0为1”。
掌握了这个逻辑关系就能分析或非门电路了。
输入交流电经变压器T降压，二极管VD1-VD4桥式整流，电容C1滤波变成较平滑的直流电，供给整机使用。
但C1两端电压是未经稳压的，其电压高低将随电源电压波动而波动，R1、RP1和C2组成欠压取样电路，R2、RP2和C3组成过压取样电路，R3、VD5和C4组成稳压电路，输出12V稳定电压供集成块和三极管VT用电。
当电源电压低于170V时，RP1输出取样电压较低，使或非门A输入端8、9脚为低电平“0”，故输出端10脚为“1”，或非门B输出端4脚为“0”，或非门C输出端3脚为“1”，VT饱和导通，继电器K得电吸合，它控制的常闭接点K打开，插座X就停止对外送电，从而起到了压保护作用。
如果市电电压超过240V，则RP2取样电压较高，使或非门B一个输入端即6脚为高电平“1”，所以输出端4脚为“0”，或非门C输出端3脚也就输出高电平“1”，VT饱和导通，K吸合其常闭接点打开，插座X也停止对外送电，实现了过压保护。
发光二极管LED为保护指示灯，当继电器K吸合时，它随之通电发光，表示此时电源电压已超出正常范围，插座X处于保护状态停止对外送电。
元器件选择：或非门A-C可用一块2输入端四或非门CD4001集成电路，它内部集成了4个2输入端或非门，电路采用14脚双列直插式塑封包装。
电路中另一个不用的或非门的两输入端都接电源正极或电源负极，不得悬空，否则易受外电场干扰造成逻辑电平混乱。

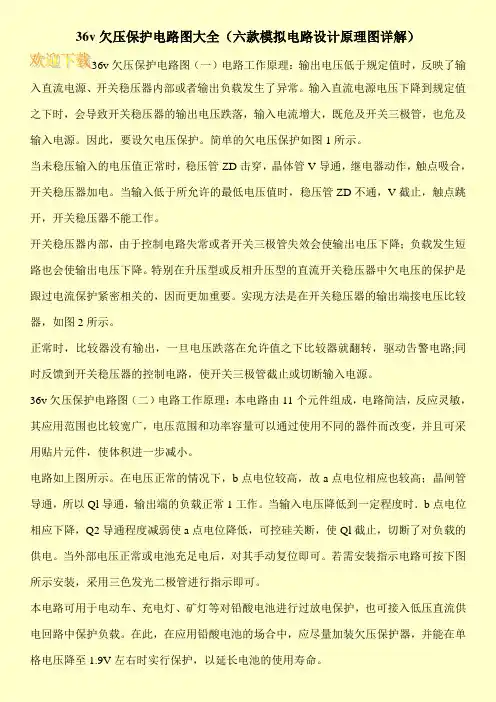

36v欠压保护电路图大全（六款模拟电路设计原理图详解）36v欠压保护电路图（一）电路工作原理：输出电压低于规定值时，反映了输入直流电源、开关稳压器内部或者输出负载发生了异常。
输入直流电源电压下降到规定值之下时，会导致开关稳压器的输出电压跌落，输入电流增大，既危及开关三极管，也危及输入电源。
因此，要设欠电压保护。
简单的欠电压保护如图1所示。
当未稳压输入的电压值正常时，稳压管ZD击穿，晶体管V导通，继电器动作，触点吸合，开关稳压器加电。
当输入低于所允许的最低电压值时，稳压管ZD不通，V截止，触点跳开，开关稳压器不能工作。
开关稳压器内部，由于控制电路失常或者开关三极管失效会使输出电压下降；负载发生短路也会使输出电压下降。
特别在升压型或反相升压型的直流开关稳压器中欠电压的保护是跟过电流保护紧密相关的，因而更加重要。
实现方法是在开关稳压器的输出端接电压比较器，如图2所示。
正常时，比较器没有输出，一旦电压跌落在允许值之下比较器就翻转，驱动告警电路;同时反馈到开关稳压器的控制电路，使开关三极管截止或切断输入电源。
36v欠压保护电路图（二）电路工作原理：本电路由11个元件组成，电路简洁，反应灵敏，其应用范围也比较宽广，电压范围和功率容量可以通过使用不同的器件而改变，并且可采用贴片元件，使体积进一步减小。
电路如上图所示。
在电压正常的情况下，b点电位较高，故a点电位相应也较高；晶闸管导通，所以Ql导通，输出端的负载正常1工作。
当输入电压降低到一定程度时．b点电位相应下降，Q2导通程度减弱使a点电位降低，可控硅关断，使Ql截止，切断了对负载的供电。
当外部电压正常或电池充足电后，对其手动复位即可。
若需安装指示电路可按下图所示安装，采用三色发光二极管进行指示即可。
本电路可用于电动车、充电灯、矿灯等对铅酸电池进行过放电保护，也可接入低压直流供电回路中保护负载。
在此，在应用铅酸电池的场合中，应尽量加装欠压保护器，并能在单格电压降至1.9V左右时实行保护，以延长电池的使用寿命。
图解空⽓开关原理，过热保护、过流保护和⽋压保护功能介绍！空⽓开关，⼜名空⽓断路器，是断路器的⼀种。
是⼀种只要电路中电流超过额定电流就会⾃动断开的开关。
空⽓开关是低压配电⽹络和电⼒拖动系统中⾮常重要的⼀种电器，它集控制和多种保护功能于⼀⾝。
除能完成接触和分断电路外，还能对电路或电⽓设备引发⽣的短路、严重过载及⽋电压等进⾏保护，同时也可以⽤于不频繁地启动电动机。
当线路发⽣⼀般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产⽣⼀定热量，促使双⾦属⽚受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发⽣短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产⽣⾜够⼤的吸⼒，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反⼒弹簧的作⽤下将三副主触头分断，切断电源。
开关的脱扣机构是⼀套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发⽣故障，则有关的脱扣器将产⽣作⽤使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作⽤下迅速分断。
按照保护作⽤的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
空⽓开关在电路中作接通、分断和承载额定⼯作电流，空⽓开关在线路和电动机发⽣过载、短路、⽋压、过压的情况下进⾏可靠的保护，空⽓开关是电⽓控制回路最常见元件，它有很⾼的分断能⼒和限流能⼒。
本⽂对空⽓开关过热保护、过流保护和⽋电压保护原理做详细说明。
空⽓开关过热保护空⽓开关过电流保护⽤到热胀冷缩的原理。
公式：U=I×R，即电压=电流×电阻U代表电压，单位：伏； I代表电流，单位：安培；R代表电阻，单位：欧姆。
它们之间的关系是U=I×R，当⽤电设备过多（相当于电阻并联），会导致路端电阻减少。
但电压是保持在AC220V或AC380V的稳定压，所以根据公式U=I×R 可知回路中电流变⼤，电流增⼤会产⽣⼤量的热，同时空⽓开关中的空⽓也开始膨胀。
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器<EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1<热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小<RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路以及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。
取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。
N1.3为过热比较器，R T为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，R T阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。
N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。
由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。
如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。

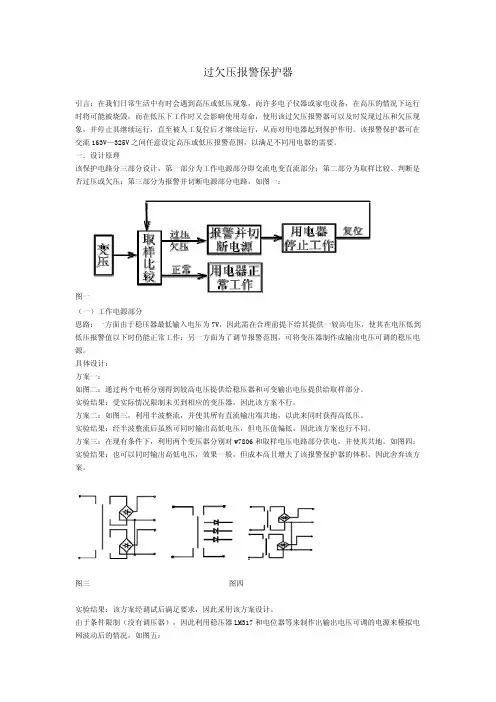

实验七交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。
2、学习元件的选择及用万用表检测电子器件。
3、学会电路调试技术。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。
b)设计要求1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。
2）输入市电。
3）使用运算放大器构成比较器。
4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。
四、设计提示实验的原理框图如图1所示。
市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。
切断电源，用电设备停止工作。
图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。
用16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。
