Altair 4X 多种气体检测仪(天鹰4X)

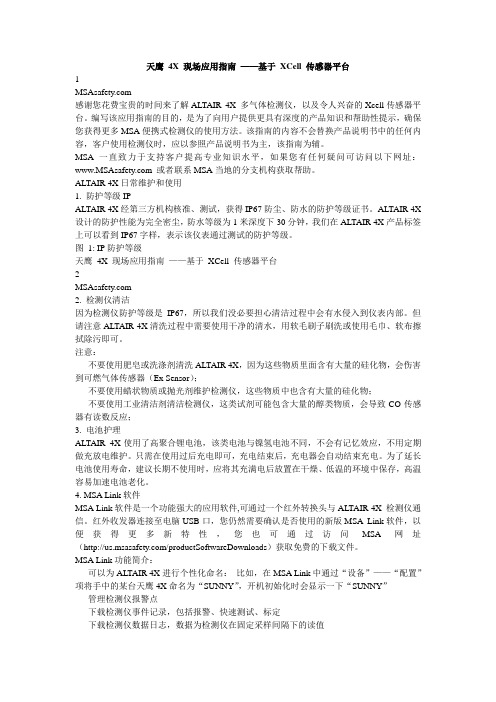

天鹰4X 现场应用指南——基于XCell 传感器平台1感谢您花费宝贵的时间来了解ALTAIR 4X 多气体检测仪，以及令人兴奋的Xcell传感器平台。

编写该应用指南的目的，是为了向用户提供更具有深度的产品知识和帮助性提示，确保您获得更多MSA便携式检测仪的使用方法。

该指南的内容不会替换产品说明书中的任何内容，客户使用检测仪时，应以参照产品说明书为主，该指南为辅。

MSA一直致力于支持客户提高专业知识水平，如果您有任何疑问可访问以下网址： 或者联系MSA当地的分支机构获取帮助。

ALTAIR 4X日常维护和使用1. 防护等级IPALTAIR 4X经第三方机构核准、测试，获得IP67防尘、防水的防护等级证书。

ALTAIR 4X 设计的防护性能为完全密尘，防水等级为1米深度下30分钟，我们在ALTAIR 4X产品标签上可以看到IP67字样，表示该仪表通过测试的防护等级。

图1: IP防护等级天鹰4X 现场应用指南——基于XCell 传感器平台22. 检测仪清洁因为检测仪防护等级是IP67，所以我们没必要担心清洁过程中会有水侵入到仪表内部。

但请注意ALTAIR 4X清洗过程中需要使用干净的清水，用软毛刷子刷洗或使用毛巾、软布擦拭除污即可。

注意：不要使用肥皂或洗涤剂清洗ALTAIR 4X，因为这些物质里面含有大量的硅化物，会伤害到可燃气体传感器（Ex Sensor）；不要使用蜡状物质或抛光剂维护检测仪，这些物质中也含有大量的硅化物；不要使用工业清洁剂清洁检测仪，这类试剂可能包含大量的醇类物质，会导致CO传感器有读数反应；3. 电池护理ALTAIR 4X使用了高聚合锂电池，该类电池与镍氢电池不同，不会有记忆效应，不用定期做充放电维护。

只需在使用过后充电即可，充电结束后，充电器会自动结束充电。

为了延长电池使用寿命，建议长期不使用时，应将其充满电后放置在干燥、低温的环境中保存，高温容易加速电池老化。

4. MSA Link软件MSA Link软件是一个功能强大的应用软件,可通过一个红外转换头与ALTAIR 4X 检测仪通信。

新宇宙四合一气体检测仪说明书新宇宙四合一气体检测仪说明书第一章：产品介绍1.1 产品概述新宇宙四合一气体检测仪是一款基于先进传感器技术的便携式气体检测设备。

该设备能够同时检测并监测空气中的四种重要气体成分：一氧化碳、二氧化碳、氧气和可燃气体。

它是工业、室内空气质量检测和安全防护领域的理想选择。

1.2 主要特点1）便携式设计，方便携带和操作。

2）高精度传感器，可靠性强。

3）支持同时监测四种气体成分。

4）配备大屏幕显示器，直观展示检测结果。

5）可编程报警功能，能够及时警示危险情况。

6）可通过数据线连接电脑或打印机，导出检测数据。

7）长续航时间，可持续工作超过8小时。

1.3 适用范围新宇宙四合一气体检测仪广泛适用于以下场景：1）工业生产现场，如化工厂、石油炼制厂等。

2）室内空气质量检测，如办公室、商场、酒店等公共场所。

3）安全防护领域，如消防员作业现场、隧道巡检等。

4）医疗行业，如手术室、实验室等。

第二章：产品结构及参数2.1 产品结构新宇宙四合一气体检测仪主要由以下组成部分构成：1）外壳：采用工程塑料制成，具有抗压、防水、防腐等性能。

2）显示屏：采用高清液晶显示屏，直观展示检测结果。

3）按键：设有多个功能按键，方便用户操作。

4）传感器：通过传感器检测气体成分，具有高精度和可靠性。

5）电池：设有可充电电池，长续航时间。

6）数据接口：可通过数据线连接电脑或打印机，导出检测数据。

2.2 主要参数1）检测气体：一氧化碳（CO）、二氧化碳（CO2）、氧气（O2）、可燃气体（LEL）2）检测原理：传感器检测和分析原理3）测量范围：- 一氧化碳：0-1000ppm- 二氧化碳：0-5000ppm- 氧气：0-25%- 可燃气体：0-100%LEL4）分辨率：- 一氧化碳：1ppm- 二氧化碳：1ppm- 氧气：0.1%- 可燃气体：1%LEL5）精度：- 一氧化碳：±5%FS- 二氧化碳：±3%FS- 氧气：±2%FS- 可燃气体：±2%LEL6）工作原理温度：-20℃～50℃7）工作湿度：20%～90%RH（无结露）8）电源：内置可充电锂电池9）续航时间：≥8小时（连续工作）10）外观尺寸：150mm×80mm×30mm11）重量：约300g第三章：使用方法3.1 准备工作1）打开检测仪，确保电量充足。

梅思安AL TAIR PRO天鹰一氧化碳检测仪梅思安气体检测仪是市场上最受认可的安全防护用品之一。

梅思安品牌的单一气体检测仪中包括一氧化碳（CO）检测仪。

日常生产作业中，很多工作环境会产生一氧化碳，（标准状况下一氧化碳为无色、无臭、无刺激性的气体。

一氧化碳进入人体之后会和血液中的血红蛋白结合，产生碳氧血红蛋白，进而使血红蛋白不能与氧气结合，从而引起机体组织出现缺氧，导致人体窒息死亡，因此一氧化碳具有毒性。

--引自百度百科）如果我们不注意就会发生中毒事件，因此在工作的时候，我们需要知道空气中一氧化碳的浓度。

工作环境中存在的一氧化碳在正常值时（浓度标准参考国家规定），我们才能进行工作。

借助梅思安Altair Pro天鹰一氧化碳检测仪，我们就能为能够精准的知道空气中的一氧化碳浓度（量程为0~1500ppm)。

梅思安Altair Pro天鹰一氧化碳检测仪，采用高精度的电化学传感器检测环境中的一氧化碳浓度。

梅思安Altair Pro天鹰一氧化碳检测仪嵌入了数据记录功能作为标准配置，能自动记录最近的50个报警事件。

使用MSA红外适配器及软件，可将仪表记录下来的数据导入电脑，进行追踪管理。

这样的记录功能，更方便企业进行工作管理、工作记录查看等。

梅思安Altair Pro天鹰一氧化碳检测仪，便携式设计，整个仪器总重量为113g，机身小巧，携带轻便。

梅思安Altair Pro天鹰一氧化碳检测仪可插在安全帽上、系于皮带或放置于口袋中，完全释放双手，不影响正常工作。

梅思安Altair Pro天鹰一氧化碳检测仪，配有强韧的橡胶护套，具有卓越的防跌落、抗冲击性能。

梅思安厂家进过严格的设计，使梅思安Altair Pro天鹰一氧化碳检测仪具有了很高的防护等级，防水、防尘达到IP67，适合于恶劣的工作环境下使用。

四合一气体检测仪使用方法
四合一气体检测仪通常可以检测氧气含量、可燃气体浓度、二氧化碳含量和有毒有害气体浓度。

具体的使用方法如下：
1.打开仪器电源并等待预热。

通常需要等待几分钟，待显示屏幕上的数据稳定后，仪器才可进行使用。

2.选择检测范围。

根据需要检测的气体类型和环境，选择相应的检测范围。

3.放入待检测区域。

将检测探头或传感器置于待检测的区域并等待几秒，仪器会自动采集数值并在显示屏上显示数值。

4.观察显示屏。

在数值显示的过程中，需要观察不同气体的值是否达到安全范围，并及时采取必要的措施，如报警等。

5.完成检测并关机。

检测完成后，需要将探头或传感器从检测区域取出，并关闭仪器电源。

需要注意的是，四合一气体检测仪是一种精密仪器，需要受过专业培训后方可使用。

操作前应详细阅读仪器操作说明书，了解仪器各项功能及注意事项，以确保正确使用，避免发生意外。

同时，在使用过程中也要注意仪器的维护保养，
如及时更换传感器，保持探头清洁等，以保证仪器检测数据的准确性和工作寿命。

1Multi-gas Monitor产品手册设 置操 作 维 护部件号：版本复合式气体检测报警器珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家！Ventis ™ MX4 产品手册目录版权声明 (3)警告及注意事项 (3)常规 ......................................................................................................................................................................... 3 人员 ........................................................................................................................................................................ 3 危险情况、毒物和污染物 ........................................................................................................................................ 3 一般用法.................................................................................................................................................................. 3 监管机构发布的使用条件与警告 .............................................................................................................................. 4 建议做法 .. (4)VENTIS MX4™ 资源 (6)VENTIS MX4 功能 (6)仪器拆箱 (7)箱内部件.................................................................................................................................................................. 7 反馈问题 .. (7)监测仪概述 (8)特点与功能 .............................................................................................................................................................. 8 显示屏幕.................................................................................................................................................................. 9 警报 .. (11)监测仪设置 ................................................................................................................................................................... 13 电池特性和监测仪兼容性 ...................................................................................................................................... 13 充电锂离子电池盒 (14)说明................................................................................................................................................................ 14 开机和关机 ............................................................................................................................................................ 16 配置 .. (17)介绍................................................................................................................................................................ 17 说明................................................................................................................................................................ 17 配置过程 .. (18)监测仪使用和维护 (25)调零、标定和通气测试 (25)程序................................................................................................................................................................ 25 建议................................................................................................................................................................ 25 一般信息. (26)说明 ............................................................................................................................................................... 26 现场空气采样建议做法 ......................................................................................................................................... 33 清洁 ...................................................................................................................................................................... 33 维护 .. (33)电池盒 ............................................................................................................................................................ 33 监测仪转换 ..................................................................................................................................................... 37 传感器、传感器防水膜、LCD 和振动电机更换 .............................................................................................. 39 泵模块 ............................................................................................................................................................ 42 Ventis MX4 分解图 .. (43)产品、规格与认证 (46)Ventis MX4 配件与部件 ......................................................................................................................................... 46 监测仪规格 ............................................................................................................................................................ 48 作业条件................................................................................................................................................................ 48 储存条件................................................................................................................................................................ 49 传感器规格 ............................................................................................................................................................ 49 有毒气体传感器 交叉灵敏度表 .............................................................................................................................. 49 可燃性气体的LEL 及LEL 相关系数 ...................................................................................................................... 50 认证 .. (51)质保 .............................................................................................................................................................................. 53 责任限定. (53)英思科公司全球办事处 .............................................................................................................................................. 封底珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家！Ventis™ MX4 产品手册►版权声明Ventis MX4™ 和Ventis™ 是英思科公司的商标。

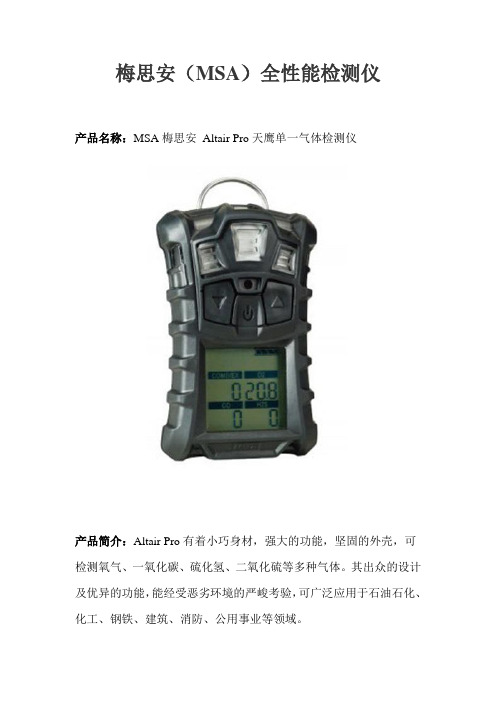

梅思安（MSA）全性能检测仪
产品名称：MSA梅思安Altair Pro天鹰单一气体检测仪
产品简介：Altair Pro有着小巧身材，强大的功能，坚固的外壳，可检测氧气、一氧化碳、硫化氢、二氧化硫等多种气体。

其出众的设计及优异的功能，能经受恶劣环境的严峻考验，可广泛应用于石油石化、化工、钢铁、建筑、消防、公用事业等领域。

●重量：113g包含夹子尺寸：（8.63×5.08×2.54）cm；
●报警方式：声报警95dB @ 1英尺，LED报警灯，震动报警；
●仪器质保：1 年；
●工作温度：—20℃到50℃工作湿度：10—95%非凝露；
●防护等级：IP67 事件记录功能：50个报警事件；
●认证：EX，CMC，ATEX，UL
原理
（1）、原电池型气体传感器（也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器），他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。

以氧气传感器为例，氧在阴极被还原，电子通过电流表流到阳极，在那里铅金属被氧化。

电流的大小与氧气的浓度直接相关。

这种传感器可以有效地检测氧气、二氧化硫、氯气等。

（2）、恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。

适用环境：
对进入工作环境的空气呼吸器、呼吸面罩和全封闭气密防护服的进行测试，确保工作人员的安全
主要部件：。

四合一气体检测仪使用方法四合一气体检测仪是一种用于检测空气中氧气（O2）、可燃气体（LEL）、二氧化硫（SO2）和一氧化碳（CO）等气体含量的仪器。

它广泛应用于工业生产、危险品运输、安全管理等领域。

下面是使用四合一气体检测仪的详细步骤。

步骤一：准备工作首先，确保仪器已经充电，并具备足够的电量。

检查传感器是否正常，如有损坏或不正常情况应立即更换传感器。

检查天线是否安装牢固，以避免灰尘和水分进入仪器。

步骤二：开机启动将四合一气体检测仪连至稳定的支架上。

按下电源开关，进入到仪器的主界面。

根据仪器的型号和操作系统，界面可能各有不同，但通常会显示各项气体的浓度、时间、日期等信息。

步骤三：设置功能进入设置界面，按照需要设置报警阈值。

根据不同的环境和要求，设定好上下限的浓度值，一旦浓度超过设定值，仪器将会发出声光报警。

此外，还可以进行其他设置，如显示方式、时间设置等。

步骤四：预热时间步骤五：校准仪器校准是确保四合一气体检测仪准确无误的重要步骤。

校准前应将仪器放在干净的空气中，以便清除残余气体。

根据仪器说明，依次选择校准气体。

将校准气体接入仪器，待仪器稳定后按下校准按钮，直至显示值稳定。

重复以上步骤校准其他气体。

步骤六：测量气体浓度点击仪器主界面上的测量按钮，仪器将开始测量周围环境中各种气体的浓度值。

在测量过程中，应注意自己的安全，保持基础防护措施。

仪器将持续监测气体浓度并显示在屏幕上。

步骤七：处理异常情况如果检测到浓度超过设定的报警阈值时，四合一气体检测仪将会发出声光报警。

此时应迅速采取措施，确保自己和他人的安全。

可以通过开启通风设备、离开危险区域、佩戴防护装备等方式来处理异常情况。

步骤八：关机与清洁使用完四合一气体检测仪后，应及时关机。

在关机前，可以对仪器进行简单的清洁，例如用干净的布擦拭仪器表面，以去除污渍和灰尘。

然后，将仪器存放在干燥通风的地方，以防止损坏。

使用四合一气体检测仪还需要了解一些常用的注意事项。

多气体检测仪使用手册有限保证和责任限制BW Technologies LP (BW) 保证，本产品自交付客户之日起在正常使用和保养情况下两年不会出现材料和工艺缺陷。

本保证仅适用于原客户新购买的、未使用过的产品。

BW的保证责任限于：在保证期由BW自行选择对返回到BW授权服务中心的缺陷产品实行退款、维修或更换。

在任何情况下，BW依据本保证承担的责任均不会超过客户购买产品时所支付的实际价格。

以下情况不属于本保证围：1. 保险丝、一次性电池或使用过程中产品正常磨损和破损所需的定期更换零件；2. 根据BW鉴定，任何因误用、改装、疏忽或由事故或不正常操作、处理或使用而损坏的产品；3. 任何由非授权经销商维修或在产品上安装未经许可的零部件所造成的损坏或缺陷；本保证所列出的责任受以下条件限制：1. 正确保管、安装、校准、使用、维护并遵守产品手册说明和BW的任何其他适用建议；2. 客户及时就任何产品缺陷通知BW，必要时，应迅速对产品进行修复。

除非从 BW收到客户的发货指示，否则不能返回任何产品；3. BW有权要求客户提供购买凭证，如原始发票、销售契约或包装收据，以确定产品是否在保证期。

4. 客户同意本保证是客户唯一的赔偿条款，并代替其他全部保证，无论是明示的或暗示的、包括但不限于对于特殊目的适销性或适合性的任何暗示保证。

不论是由于违反本保证还是依据合同、侵权行为或信赖或任何其他理论，BW对特殊、间接、偶然或附带产生的任何损坏或损失，包括数据丢失，概不负责。

由于某些国家/地区或州不允许限制暗示保证的条款，或不允许排除或限制偶然或附带产生的损坏，因此本保证的限制和排除情况可能并不适用于每位客户。

如果本保证的任何规定被有资格的司法管辖法院认为无效或不可执行，将不会影响任何其他规定的有效性或可执行性。

联系 BW Technologies by HoneywellEmail: infogasmonitors.: .gasmonitors.加拿大: 1-800-663-4164简介操作手册提供了GasAlertMax XT气体检测仪基本操作信息. 更详细的操作说明参考随即附带的GasAlertMax XT技术参考手册. GasAlertMax XT气体检测仪用于检测有毒有害气体. 仪器属于个人安全防护设备.个人有责任对于报警做出正确的响应.GasAlertMax XT安全信息-请先阅读请严格遵循手册说明和技术参考指导对仪器进行操作, 否则不能充分返回仪器的防护作用使用仪器前请阅读以下注意事项.注意•警告: 任何其他部件的替代会导致本质安全性的降低.•注意: 出于安全考虑, 设备必须由具有资质的专业人员进行操作或维修. 在使用和操作之前请详细阅读产品使用技术手册.•请在第一次使用前给仪器充电. BW 建议在每次工作使用仪器完毕后给仪器充电.•在第一次使用之前给仪器进行标定并定期进行标定维护, 周期取决与使用频率和传感器曝露在毒气环境中的情况以及污损情况. 传感器必须每隔180天（6个月）进行一次标定.GasAlertMax XT操作手册•标定必须在没有有害气体安全环境中进行.•可燃气体传感器工厂标定使用 50% LEL甲烷. 如果检测不同的可燃气体，使用不同气体进行标定.•避免将可燃气体传感器与铅化物, 硅以及含有氯元素的碳氢化合物接触. 尽管某些有机气体（比如含铅的汽油以及含有卤素的碳氢化合物）会暂时导致传感器被抑制, 多数情况下, 传感器可通过标定恢复.•BW 要求使用已知浓度气体对可燃气体进行检测, 当传感器暴露在有污染物以及有毒物质比如硫化物, 硅蒸汽, 以及含有卤素的碳氢化合物等环境中后.•BW 要求每天使用前对仪器进行通气测试, 将仪器放置在超过报警设置值的气体浓度中确认仪器的声光报警在超过报警浓度数值后能够正常工作. 如果不能, 请对仪器进行标定.•注意: 高浓度LEL读数指示表明爆炸浓度.•传感器在读数快速上升以后出现不稳定的读数减少, 可能说明气体浓度已经超过了测量的上限值, 这个是很危险的.•仅用于氧气浓度不超过20.9%(V/V) 的具有潜在爆炸性的环境中.•GasAlertMax XT 过度暴露在某一浓度的可燃气体中会影响传感器器件正常工作.如•由于高浓度可燃气体引起的报警.•BW采样泵 (XT-RPUMP-K1) 仅适用于 GasAlertMax XT.•警告:错误地使用锂电池 (MX-BAT01) 可能造成火灾或者化学危害. 请勿拆卸, 加热或丢弃.•警告:不要使用其他锂电池作为 GasAlertMax XT 的电源. 这样可能引起燃烧或者爆炸. 订购或更换 MX-BAT01 锂电池, 联系 BW Technologies by Honeywell.•警告:锂聚合物电池放置在 266°F (130°C) 10 分钟会燃烧和爆炸.•废弃的锂电池. 不可拆卸和丢弃在火中.•儿童勿靠近锂电池.•所有标定气瓶必须使用被动流量阀和必须符合以下压力规格:•抛弃式气瓶 0-3000 psig/70 bar•重复使用式气瓶 0-3000 psig/70 barGasAlertMax XT 外部描述项目描述1 可视报警指示 (LEDs)2 采样泵快速连接器3 采样泵灰尘及水汽过滤器4 按键5 背夹6 充电及IR红外通讯口7 扩散面板锁定螺钉8 扩散面板9 声音报警10 液晶显示屏显示单元按键气瓶连接注意标定必须在没有有害气体的安全区域进行. 请不要在充电或刚刚充电完毕时进行标定.注意标定时所用通气管最长不超过3英尺（1 m）.1. 按住○直至仪器出现OFF 关机倒计时. 继续按住○仪器进入标定暂时的关闭状态.2. 仪器重新开启进入CAL 标定倒计时. 继续按住○直到倒计时结束进入标定状态.3. 当仪器对所有传感器进行调零时, 屏幕上会闪烁图标. 如果有传感器调零失败, 这该传感器不能进行标定. 当自动调零结束, 屏幕上显示APPLY GAS.4. 参考气瓶与仪器的连接（第7页）. 连接上被动流量阀和标准气体.注意标定时, 扩散面板必须安装在仪器上.屏幕上会有图标闪烁. 在检测到有效数量的气体后（30秒）, 仪器会发出蜂鸣声. 当仪器在标定时, 屏幕上会闪烁.LCD 会显示CAL DUE. 接下去, 屏幕显示每一个传感器的标定周期. 最后, LCD 显示（比如）CAL DUE d.注意标定可以再任何时候终止. 若要终止标定, 按○. CAL ABORTED 会显示在屏幕上.注意如果启动了Latched Alarms报警锁存功能, 在报警状态时仪器会持续低和高报警（声音,光和振动）, 直到手动确认报警后消除. 当然此时气体浓度应该在报警设定值之下. 通过按○30秒可以暂时关闭声音报警, 但是LCD屏幕仍然会显示最高浓度数值直到报警条件不再存在. 开启、关闭Latching Alarms 功能需要通过 Fleet Manager II设定.操作菜单如果需要更改仪器的参数和参看部信息需使用红外数据套件, Fleet Manager II 软件. 参看GasAlertMax XT技术参考指南和Fleet Manager II 操作手册l. 对于用户和传感器选项，参考以下信息:仪器设置•开机信息（顶行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.•开机信息（底行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.•自检错误锁定(传感器报警锁定): 如果传感器在开机时候检测失败,同时Lockout on Self-Test自检锁定功能开启, Safety Lock On 会显示在LCD上,同时仪器关机.•安全模式: 该功能开启时, SAFE 会一直显示在屏幕上，除非发生报警.•工作状态指示: 工作状态指示能够周期性的提供声音提示, 表明仪器正在正常工作状态. 如果需要更改声音提示周期(每隔1-120 秒), 在Confidence Interval 选项中输入数值. 在电池电量低的状态下该功能会自动关闭.•报警锁存: 报警锁存功能能够是仪器在发生报警时锁定报警, 连续发出声光和振动报警提示. 按确认件可以取消报警. 可视报警可以按住○保持30秒后关闭, 但LCD会继续显示峰值读数浓度直到报警条件消失.•强制标定: 该功能会检测传感器标定周期是否有效,如果仪器超过设定的标定周期,仪器会强制要求仪器进行标定. 用户可以通过Calibration Interval选项设定标定周期(0-365 天).•IR标定锁定: (必须使用IR设备进行标定) 使用该功能时仪器可以进行自动调零, 但是传感器标定必须通过IR接口设备或是MicroDock II管理台来进行.•强制通气测试: 该功能要求用户使用仪器前必须对传感器进行通气测试, 确保仪器传感器对目标气体有正确的响应. 用户可以在Bump Interval选项中设定通气测试的周期 (0-365 天).•地点设定: 如果开启，可以输入连续数字 (1-999) 设定不同区域地点.•强制采样泵测试: 若该功能开启, 开机测试采样泵工作是否正常.•数据记录周期 (秒): 用户可以根据需要更改数据记录周期(1-120 s).•工作状态提示周期 (秒): 仪器提示周期(1-120 s) .•语言: 用户可以通过Fleet Manager II 软件选择自己需要的显示的语言English, Français (法语), Deutsch (德语), Español (西班牙语), 或Português (葡萄牙语).传感器设置(H2S, CO, LEL, O2)•关闭传感器: 开启和关闭传感器.•标气浓度 (ppm): 设定每个传感器标定时标准气体浓度. 设定的标定气体浓度必须与标准气瓶的浓度一致.•标定周期Calibration Interval: 设定下次标定间隔时间 (0-365).•通气测试周期Bump Interval: 设定通气测试周期 (0-365).•低报警Low Alarm (ppm): 设定每个传感器的低报警值.•高报警High Alarm (ppm): 设定每个传感器的高报警值.•TWA 报警 (ppm): 设定 (TWA) 报警值 (仅对毒气传感器).•STEL 报警 (ppm): 设定 (STEL) 报警值 (仅对毒气传感器).•STEL 周期设定 (分钟): 设定 (STEL) 间隔时间5-15 分钟 (仅对毒气传感器).•TWA 周期设定: TWA 周期设定用于设定计算时间超过4-16小时的气体浓度平均值, 确保工人能够安全离开区域.•修正系数Correction Factor (%): 修正系数用于甲烷以外的碳氢化合物. 修正系数仅用于甲烷标定的传感器.•50% LEL = (%CH4): 以体积百分比的形式显示LEL读数值.•开机自动调零Auto-Zero on Startup: 开启该功能时, 仪器会在开机时对传感器进行自动调零(H2S, CO, LEL, and O2).•LEL 体积显示 CH4: 开启该功能时候, 仪器显示体积百分比浓度%CH4甲烷气体而不再显示%LEL.•5% LEL Over-span: 如果开启该功能, 仪器自动在给定的标准气体浓度之上的5%LEL进行设定以满足或优于CSA标准.•20.8% Base Reading: 开启该功功能, 仪器显示大气中的氧气浓度为20.8%. 关闭该功能时, 仪器显示大气中的氧气浓度为20.9%.•低报警确认Low Alarm Acknowledge: 通过按○该功能能够暂时关闭由于低报警产生的声音报警. 振动和LED报警仍然工作 (毒气和LEL).维护为了确保仪器保持良好的工作状态, 请按以下要求进行操作.•标定, 通气测试和仪器的日常检测.•维护所有维护, 通气测试, 标定和报警时间等数据.•用柔软的湿布擦拭仪器外壳. 不要使用溶剂, 肥皂, 或是磨擦机器表面.•不要将仪器浸没在液体中.充电警告必须在安全和无害的气体环境中充电, 充电温度在 32°F-113°F (0°C-45°C).在每天工作后对仪器进行充电. 请参照以下流程就说明进行充电:1. 关机.2. 将充电器插入AC电源中.3. 将充电器插头接入到IR端口槽中. 参照以下说明.4. 充电需6个小时.5. 为了达到电池的全部性能, 新电池需完全充放电3次.更换传感器和传感器过滤器警告为了避免人为损坏, 只能使用为该仪器设计的传感器.注意仪器可以配置 1, 2,或 3种气体或包含模拟传感器. 需要更黄传感器或传感器过滤器请参照以下信息.1. 关机.2. 将采样泵进气口接口连同螺丝取下.3. 将后盖上的六个螺钉取下.4. 由于采样泵的采样管连接在仪器前后外壳上, 打开后盖时注意将后盖先向上抬起然后向左翻开. 将前后盖并排平放.5. 取下PCB板上的螺钉.6. 将PCB板向上取出并向左翻开. 将PCB板传感器向上地放置在后盖上.7. 将传感器滑出（氧气传感器拔出）.8. 插入新的传感器并更换传感器过滤膜.9. 组装好仪器并重新上好螺丝.10. 重新装上六个螺丝.11. 必须重新安装上采样泵和水汽过滤器.12. 安装采样泵接口和固定螺丝.13. 开机然后重新标定新传感器, 请参看标定.技术规格外形尺寸: 13.1 x 7.0 x 5.2 cm (5.1 x 2.8 x 2.0 in.)重量: 300 g工作温度: -20°C to +50°C (-4°F to +122°F)存放温度: -40°C to +60°C (-40°F to +140°F)工作湿度: 10% -100% 相对湿度 (非凝结)防护等级: IP66/67报警设置: 用户可更改检测围:H2S: 0 - 200 ppm (1 ppm )CO: 0 - 1000 ppm (1 ppm )O2: 0 - 30.0% vol. (0.1% vol.)可燃气体 (LEL): 0 - 100% (1% LEL) 或 0 - 5.0% v/v 甲烷传感器类型:H2S, CO, O2: 插拔式/电化学可燃气: 插拔式/催化燃烧O2 测量原理: 毛细孔浓度控制传感器报警设置:TWA 报警, STEL 报警, 低报警, 高报警, 复合式报警, 超量程 (OL) 报警, 电池电量低报警, 工作状态提示, 自动关机报警, 采样泵报警声音报警: 95 dB（30cm）不同频率蜂鸣声可视报警: 红色发光二极管 (LEDs)显示: 字符数字式液晶显示背景灯:当仪器开启时背景灯即开启; 10秒钟后背景灯关闭. 当仪器报警时背景灯会再次打开直到报警解除.自检: 开机自检及连续检测标定: 自动调零和标定用户定义选项:开机信息, 自检失败锁定, 安全模式, 工作状态提示, 报警锁存, 强制标定, 红外标定锁存, 强制通气测试, 本机数据记录, 强制测试锁定, 数据记录周期, 工作状态提示周期, 语言选择传感器选项:传感器开启/关闭, 设置标定数值, 设置标定周期, 设置通气测试周期, 设置报警点,设置STEL周期, 设置TWA周期, 开机自动调零开启/关闭, 5% 超余量标定, 低报警确认, 氧气测量, 和可燃气体测量电池运行时间: 锂聚合物充电电池. 13 小时 (一般)制造年份:从产品系列号可以判断制造年份. 字母后的第一二个数字即为制造年份.E.g., MA 108-000001 = 2008 年制造认证的电池:北美用于GasAlertMax XT产品的认证电池:锂聚合物电池，执行标准 EN50020, UL913, C22.2 No. 157充电电池 (MX-BAT01) 温度锂聚合物电池电池 -20°C Ta +50°C T4充电器: 充电适配器首次充电时间: 6 小时一般充电时间: 6 小时质保: 1年质保含传感器认证:CSA 及 U.S. 认证标准 CAN/CSA C22.2 No. 157 / C22.2 152 ANS/UL - 913 /ANSI/ISA - S12.13 Part 1CSA Class I, Division 1, Group A, B, C, and DATEX CE 0539 g II 1 G Ga Ex ia IIC T4 KEMA 08 ATEX 0001IECEx Ga Ex ia IIC T4用于 GasAlertMax XT 检测器的减压阀每次标定和通气测试时需使用减压阀可使用以下规格减压阀:• 0.5 l/min 加压阀• 被动减压阀警告标定气瓶使用被动流量阀必须满足最大压力流量要求规格:• 抛弃型气瓶 0-1000 psig/70 bar• 重复使用型气瓶 0-3000 psig/207 bar配件及附件型号描述数量REG-0.5 0.5L/min主动阀 1REG-DF-1 被动阀 1iERP:125741D6171/0[中文]© BW Technologies 2008.版权所有。

美国梅思安Altair 4X 多种气体检测仪(天鹰4X)一、产品介绍Altair 4X是目前市场上最先进，性价比最高的一种可以检测O2/H2S/CO/LELE 的便携式多气体检测仪。

作为最小巧的多气体检测仪之一，天鹰拥有众多优势，是目前市场同类产品望尘莫及的。

二、产品特点1、独一无二的跌倒报警功能首次被应用在气体检测仪上；2、强韧的橡胶护套，卓越的防跌落、抗冲击性能，通过3米跌落试验；3、严密的设计，优异的防护等级，防水、防尘达到IP 67，更适合于恶劣环境下使用；4、独特的四角LED报警灯设计，便于用户察觉警报；5、长效耐用的高聚合可充电锂电池，连续使用16个小时；6、立即报警功能，可手动出发所有报警信号、求救信号；三、产品参数1、传感器参数： LEL ：量程0-100%LEL 或0-5%CH4；O2 ：量程0～25%Vol；CO ：量程0～999ppm；H2S：量程0～200ppm ；2、报警功能：跌倒报警3、防护等级：IP67,根据国际标准可以在不超过1m 深的水中30 分钟且不影响仪表性能。

4、数据记录：可以自动记录500 个事件数据,事件数据指标定时间，报警等事件；同时，还可以通过MSA Link 软件进行数据备份，方便用户随时查询。

5、仪器操作：按住中间一个按键3 秒，仪表开机。

按住中间按键5 秒，三声长蜂鸣声后显示屏上显示OFF，放开按键，仪表关机。

6、电源：天鹰4x 采用可充电锂电池，完全充电后，可连续工作16小时7、采样方式：扩散式8、传感器寿命：两年9、质保期：一年10、认证信息：Class 1, Division 1, Groups A, B, C and DCMC制造计量器具许可证EX防爆认证MA&CCCF认证正在进行中四、应用领域农业、化工、建筑、电力、消防、天然气、一般工业、有毒材料、钢铁业、石油石化、污水处理五、应用场合可燃气体环境、狭窄空间、泄露、缺氧、有毒气体环境。
