氙灯老化试验箱(光耐候试验箱)说明书

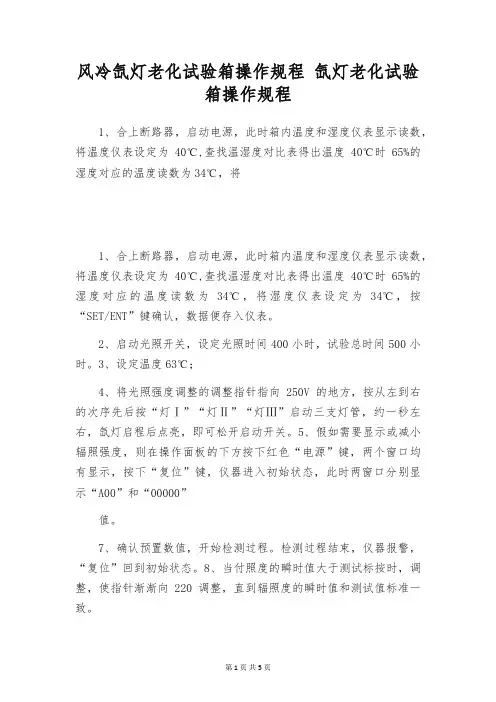

风冷氙灯老化试验箱操作规程氙灯老化试验箱操作规程1、合上断路器，启动电源，此时箱内温度和湿度仪表显示读数，将温度仪表设定为40℃,查找温湿度对比表得出温度40℃时65%的湿度对应的温度读数为34℃，将1、合上断路器，启动电源，此时箱内温度和湿度仪表显示读数，将温度仪表设定为40℃,查找温湿度对比表得出温度40℃时65%的湿度对应的温度读数为34℃，将湿度仪表设定为34℃，按“SET/ENT”键确认，数据便存入仪表。

2、启动光照开关，设定光照时间400小时，试验总时间500小时。

3、设定温度63℃；4、将光照强度调整的调整指针指向250V的地方，按从左到右的次序先后按“灯Ⅰ”“灯Ⅱ”“灯Ⅲ”启动三支灯管，约一秒左右，氙灯启程后点亮，即可松开启动开关。

5、假如需要显示或减小辐照强度，则在操作面板的下方按下红色“电源”键，两个窗口均有显示，按下“复位”键，仪器进入初始状态，此时两窗口分别显示“A00”和“00000”值。

7、确认预置数值，开始检测过程。

检测过程结束，仪器报警，“复位”回到初始状态。

8、当付照度的瞬时值大于测试标按时，调整，使指针渐渐向220调整，直到辐照度的瞬时值和测试值标准一致。

9、辐照强度调整完毕后，打开制冷开关，此时制冷用于除湿功能。

10、按检测要求打开“降雨”开关，（设定降雨时间12分钟，停止降雨时间48分钟）—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

在酷热的夏天氙灯老化试验箱常见的就是超温、超压、过载报警，为有效的维护方法就是在试验室内安装空调；那么随着季节的变化在寒冷的冬季，我们又应当怎样去维护它呢？1.氙灯老化试验箱安装的场地：干燥、无雨雪滴漏的地方也可以像夏天那样安装空调，还可选用蒸汽伴热措施即使用管蒸汽暖气保温；冬季保温送汽之前要检查一下蒸汽保温管路是否畅通或堵塞；2.建议使用高纯度制冷剂，若制冷剂水分过多充注就会产生冰堵现象；3.检查与保养加湿器内储水应当每个月更换一次，确保水质的清洁，加湿水盘应当每个月至少清洗一次，以确保水流的畅通；4.检查干燥过滤器是否老化，若是显现老化现象需要适时的更换，否则使其应由的干燥吸水功能就会致使结冰；在这里我还可以教大家一个本身制作干燥过滤器的方法；找一个带有密封盖的铁罐，在盒底分别钻一个6厘米的圆孔，在圆孔处焊一段￠的铜管，将约200克制作（也可视铁罐的有效容积）的干燥氯化钙（选大块的）装入厚尼龙布袋中，将其放入铁罐中并盖紧，短时间不用时在将两个管口塞牢，以防潮湿空气进入。

氙灯耐气候试验箱、氙灯老化试验箱设备安全操作规定1. 前言氙灯耐气候试验箱、氙灯老化试验箱是常见的仿真测试设备，在各个行业中都有所应用。

在使用过程中应该注意保持设备的安全运行，避免意外发生。

本文档重点介绍氙灯耐气候试验箱、氙灯老化试验箱的设备安全操作规定。

2. 设备基本信息氙灯耐气候试验箱、氙灯老化试验箱通常具备以下基本信息：2.1 外观结构设备通常由样品区和机械部分组成。

样品区内置有氙灯，用于模拟自然气候条件或老化环境，而机械部分则用于控制设备的运行。

2.2 技术参数主要参数如下：•试验室容积（L）：100、150、250、350等级可选•温度范围（℃）：-70℃ ~ +180℃•湿度范围（%RH）：10 ~ 98•加热速率：3℃/min ~ 5℃/min•冷却速率：1℃/min ~ 2℃/min3. 安全操作规定对于氙灯耐气候试验箱、氙灯老化试验箱设备的安全操作规定，主要包括以下几个方面内容：3.1 设备安装设备安装时，应该选择平整、光滑、无振动、无电磁干扰的场所，并确保设备有足够的空间进行通风散热。

对于设备的安装，首先需要将设备搬入场所，并检查设备是否完好。

然后根据设备说明书，进行设备组装（安装），并在组装结束后彻底检查。

3.2 电气安全在设备通电运行时，保证设备使用正常电源，并使用正常供电电源；严禁在设备运行过程中用于其他用途的插座或电源插座。

使用设备前需要检查设备的电源线是否完好，接地是否正确。

设备设有电气安全保护装置，使用全国通用的15A插头，并严禁更换。

3.3 操作流程对于设备的开机、调试、运行、维护等操作流程，使用人员需要熟悉、了解，并遵照相关规定进行操作。

在使用设备前，需要先按照使用要求对设备进行检查、组装和调试，确保设备处于良好状态，可以正常运行。

运行设备时，必须严格按照规定的操作程序进行操作。

在使用和操作设备时，严禁任意更改其构造及电气设备部分。

3.4 设备维护设备维护是设备安全和正常运行的重要保障。

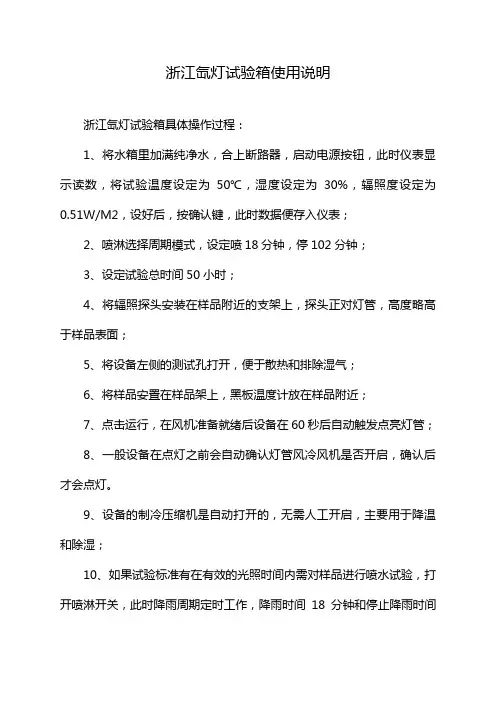

浙江氙灯试验箱使用说明
浙江氙灯试验箱具体操作过程：
1、将水箱里加满纯净水，合上断路器，启动电源按钮，此时仪表显示读数，将试验温度设定为50℃，湿度设定为30%，辐照度设定为0.51W/M2，设好后，按确认键，此时数据便存入仪表；
2、喷淋选择周期模式，设定喷18分钟，停102分钟；
3、设定试验总时间50小时；
4、将辐照探头安装在样品附近的支架上，探头正对灯管，高度略高于样品表面；
5、将设备左侧的测试孔打开，便于散热和排除湿气；
6、将样品安置在样品架上，黑板温度计放在样品附近；
7、点击运行，在风机准备就绪后设备在60秒后自动触发点亮灯管；
8、一般设备在点灯之前会自动确认灯管风冷风机是否开启，确认后才会点灯。

9、设备的制冷压缩机是自动打开的，无需人工开启，主要用于降温和除湿；
10、如果试验标准有在有效的光照时间内需对样品进行喷水试验，打开喷淋开关，此时降雨周期定时工作，降雨时间18分钟和停止降雨时间
102分钟；
11、设备即按设定开始运行。

氙灯耐气候试验箱操作指导书氙灯耐气候试验箱可用于新材料的选择，改进现有材料或评估材料组成变化后耐用性的变化等试验。

设备可以很好的模拟在不同环境条件内，材料曝露在阳光下所产生的变化。

一、模拟环境：A、模拟全阳光光谱h：氙灯耐气候试验箱通过将材料曝露在紫外线(UV)，可见光和红外光下，对材料的耐光性进行测定。

它采用经过过滤处理的氙弧灯来产生与阳光具有***大吻合性的全阳光光谱。

采用合理过滤处理的氙弧灯是测试产品对直接光照中或透过玻璃的阳光中的较长波长段紫外线和可见光的敏感度的方式。

B、室内材料的耐光性测试：由于长期曝露在荧光灯、卤素灯或其他发光灯下，放置在零售点、仓库或其他环境下的产品同样会经历明显的光降解作用。

氙灯耐气候试验箱可以模拟再现此类商业照明环境中产生的破坏性光，且能以更高强度来加速试验过程。

C、模拟气候环境：除了进行光降解测试以外，氙灯耐气候试验箱还可以通过增加水喷淋选件成为气候老化试验箱，模拟室外湿气对材料的破坏影响。

使用水喷淋功能，大大扩展了设备能模拟的气候环境条件。

D、相对湿度控制：氙灯耐气候试验箱提供相对湿度控制功能，对于许多对湿度敏感的材料而言，这项功能是很重要的，且许多的测试协议也要求进行湿度控制。

二、技术参数：型号XL-1000工作室尺寸D×W×H450×600×400外型尺寸1400×1400×1800mm 样品托盘尺寸：450*720mm温度范围：RT+10℃～70℃可调湿度范围：50～95%RH可调黑板温度：63℃±3℃温度波动度：±0.5℃温度均匀度：±2.0℃玻璃窗滤光器：3片氙灯灯源：进口风冷式灯管氙灯数量：4支(其中一支备用)降雨时间：0～9999min，连续降雨可调降雨周期：0～240min，间隔(断)降雨可调喷水周期(喷水时间/不喷水时间)：18min/102min或12min/48min喷水嘴孔径：Ф0.8mm氙灯功率：1.8KW/每支加热功率：2KW加湿功率：1.5KW样品架与灯距离：230～280mm波长：290～800nm光照周期连续可调，时间：1～999h、m波长：290～800nm辐射强度:≤300W/㎡采用台湾威伦5.7寸彩色触摸屏及德国西门子PLC模块控制，全自动式手写设定,直观的操作界面,整体美观大方,操作方便简捷。

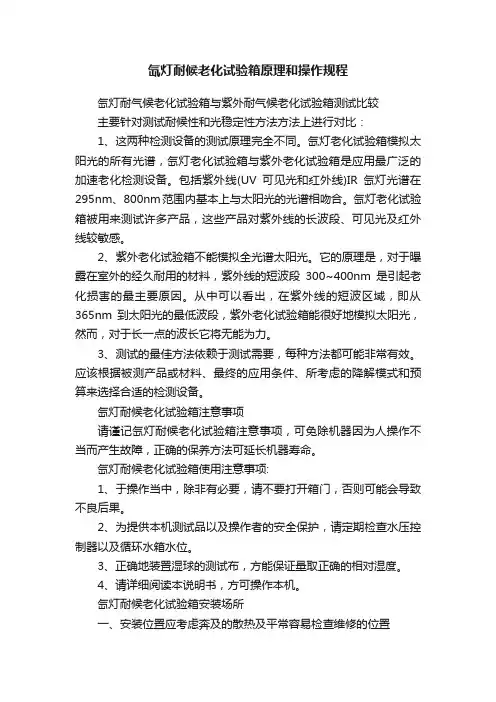

氙灯耐候老化试验箱原理和操作规程氙灯耐气候老化试验箱与紫外耐气候老化试验箱测试比较主要针对测试耐候性和光稳定性方法方法上进行对比：1、这两种检测设备的测试原理完全不同。

氙灯老化试验箱模拟太阳光的所有光谱，氙灯老化试验箱与紫外老化试验箱是应用最广泛的加速老化检测设备。

包括紫外线(UV可见光和红外线)IR氙灯光谱在295nm、800nm范围内基本上与太阳光的光谱相吻合。

氙灯老化试验箱被用来测试许多产品，这些产品对紫外线的长波段、可见光及红外线较敏感。

2、紫外老化试验箱不能模拟全光谱太阳光。

它的原理是，对于曝露在室外的经久耐用的材料，紫外线的短波段300~400nm是引起老化损害的最主要原因。

从中可以看出，在紫外线的短波区域，即从365nm到太阳光的最低波段，紫外老化试验箱能很好地模拟太阳光，然而，对于长一点的波长它将无能为力。

3、测试的最佳方法依赖于测试需要，每种方法都可能非常有效。

应该根据被测产品或材料、最终的应用条件、所考虑的降解模式和预算来选择合适的检测设备。

氙灯耐候老化试验箱注意事项请谨记氙灯耐候老化试验箱注意事项，可免除机器因为人操作不当而产生故障，正确的保养方法可延长机器寿命。

氙灯耐候老化试验箱使用注意事项:1、于操作当中，除非有必要，请不要打开箱门，否则可能会导致不良后果。

2、为提供本机测试品以及操作者的安全保护，请定期检查水压控制器以及循环水箱水位。

3、正确地装置湿球的测试布，方能保证量取正确的相对湿度。

4、请详细阅读本说明书，方可操作本机。

氙灯耐候老化试验箱安装场所一、安装位置应考虑奔及的散热及平常容易检查维修的位置二、奔及于墙壁及其它任何机器之间的距离最少应有600mm以上距离。

三、设置于平坦无振动之地面。

四、选择通风良好，且勿受阳光直接照射。

五、本机应远离热源及易燃易爆物品。

六、供电线路及供排水管应尽可能缩短。

七、请选择尘埃湿气较少且通风良好之地安装氙弧灯和水暴露仪器的原理和操作规程详细介绍氙弧灯和水暴露仪器的原理和操作规程详细介绍：本指导包含了氙弧灯和水暴露仪器的原理和操作规程，这样的仪器可模仿在实际运用中材料暴露在太阳光下(直射或通过窗玻璃都可)，像雨天一样的湿气或露水的侵蚀效应。

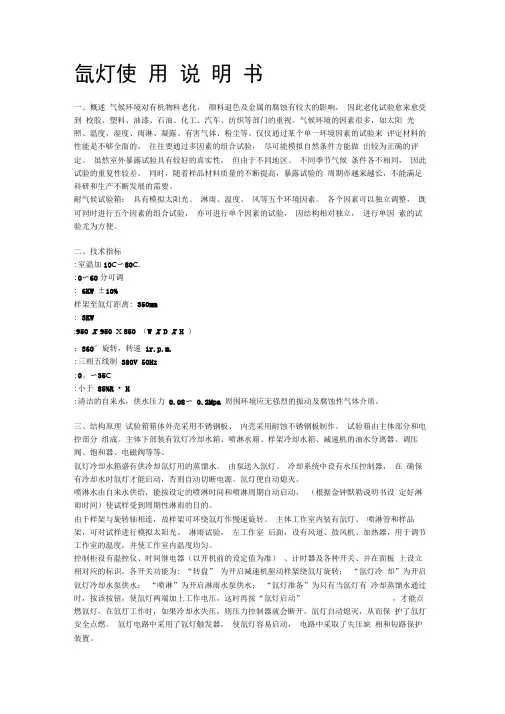

氙灯使用说明书一、概述气候环境对有机物料老化，颜料退色及金属的腐蚀有较大的影响，因此老化试验愈来愈受到校胶、塑料、油漆、石油、化工、汽车、纺织等部门的重视。

气候环境的因素很多，如太阳光照、温度、湿度、雨淋、凝露、有害气体、粉尘等。

仅仅通过某个单一环境因素的试验来评定材料的性能是不够全面的。

往往要通过多因素的组合试验，尽可能模拟自然条件方能做出较为正确的评定。

虽然室外暴露试验具有较好的真实性，但由于不同地区、不同季节气候条件各不相同，因此试验的重复性较差。

同时，随着样品材料质量的不断提高，暴露试验的周期亦越来越长，不能满足科研和生产不断发展的需要。

耐气候试验箱：具有模拟太阳光、淋雨、温度、风等五个环境因素。

各个因素可以独立调整，既可同时进行五个因素的组合试验，亦可进行单个因素的试验，因结构相对独立，进行单因素的试验尤为方便。

二、技术指标:室温加10C〜80C,:0〜60分可调: 6KW ±10%样架至氙灯距离: 350mm: 3KW:950 X 950 X 850 （W X D X H ）：360°旋转，转速1r.p.m.:三相五线制380V 50Hz:0。

〜35C:小于85%R • H:清洁的自来水，供水压力0.08〜0.2Mpa 周围环境应无强烈的振动及腐蚀性气体介质。

三、结构原理试验箱箱体外壳采用不锈钢板、内壳采用耐蚀不锈钢板制作。

试验箱由主体部分和电控部分组成。

主体下部装有氙灯冷却水箱、喷淋水箱、样架冷却水箱、减速机的油水分离器、调压阀、饱和器、电磁阀等等。

氙灯冷却水箱盛有供冷却氙灯用的蒸馏水。

由泵送入氙灯。

冷却系统中设有水压控制器，在确保有冷却水时氙灯才能启动，否则自动切断电源。

氙灯便自动熄灭。

喷淋水由自来水供给，能按设定的喷淋时间和喷淋周期自动启动，（根据金钟默勒说明书设定好淋雨时间）使试样受到周期性淋雨的目的。

由于样架与旋转轴相连，故样架可环绕氙灯作慢速旋转。

主体工作室内装有氙灯、喷淋管和样品架，可对试样进行模拟太阳光、淋雨试验，左工作室后面，设有风道、鼓风机、加热器，用于调节工作室的温度，并使工作室内温度均匀。

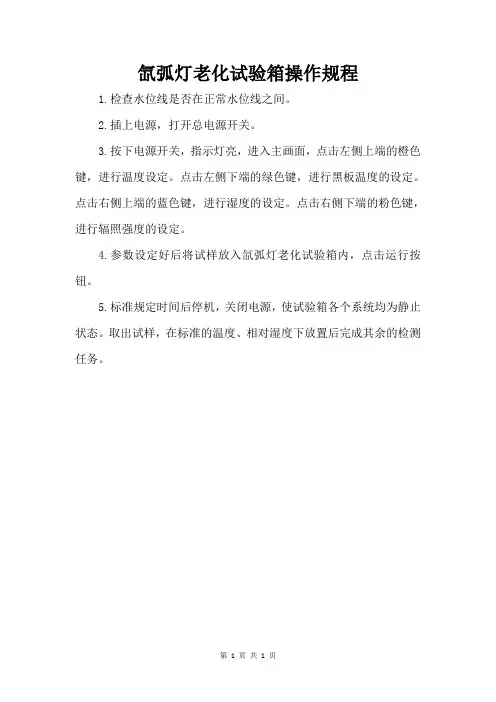

氙弧灯老化试验箱操作规程
1.检查水位线是否在正常水位线之间。

2.插上电源，打开总电源开关。

3.按下电源开关，指示灯亮，进入主画面，点击左侧上端的橙色键，进行温度设定。

点击左侧下端的绿色键，进行黑板温度的设定。

点击右侧上端的蓝色键，进行湿度的设定。

点击右侧下端的粉色键，进行辐照强度的设定。

4.参数设定好后将试样放入氙弧灯老化试验箱内，点击运行按钮。

5.标准规定时间后停机，关闭电源，使试验箱各个系统均为静止状态。

取出试样，在标准的温度、相对湿度下放置后完成其余的检测任务。

第1 页共1 页。

氙灯老化试验箱（光耐候试验箱）说明书满足的试验标准本产品严格按GB/T16422.2-99的技术参数设计制造。

同时符合、GB/T2423.24-1995 GB/T9344 GB/T1865-97等相应的标准模拟全阳光光谱氙灯耐气候试验箱通过将材料曝露在紫外线（UV），可见光和红外光下，对材料的耐光性进行测定。

它采用经过过滤处理的氙弧灯来产生与阳光具有最大吻合性的全阳光光谱。

采用合理过滤处理的氙弧灯是测试产品对直接光照中或透过玻璃的阳光中的较长波长段紫外线和可见光的敏感度的最佳方式。

一、安装场所：为了便于设备维修及保养，安装本设备时必须符合下列条件：1、与相邻的墙壁或物品之间的距离，应当如图所示：图1二、适用范围气候环境对有机物物的老化，颜料褪色，金属的腐蚀有较大的影响。

因此老化试验愈来愈受到橡胶、塑料、油漆、石油化工、汽车、纺织等行业的重视。

气候环境因素很多，如太阳光照、温度、湿度、雨淋、凝露；有害气体，粉尘等，仅仅通过某个单一环境因素的试验来评定材料的性能是不够全面的，往往要通过多个因素的组合试验，尽可能模拟自然条件才能做出较为正确的评定。

虽然室外的暴露试验具有较好的真实性，但由于不同地区，不同季节气候条件各不相同。

因此试验的重要性较差，同时，随着样品材料质量的不断提高，暴露试验的周期越来越长，不能满足科研和生产不断发展的需要。

氙灯耐气候试验箱具有光照、淋雨、湿度、凝露等六个环境因素，而且可以独立调整，采用氙灯作光源，具有与太阳光近似的光谱分布，因此以氙灯光模拟太阳光。

同时温度和湿度较宽的调节范围供调节，淋雨采取独立循环系统，因此在必要时，可以在淋雨的供水源处加入有害气体物质。

改变样架冷却水温，可以调整样品表面的凝露量及试样表面温度，因此，本试验箱可作多因素耐气候的组合试验。

三、技术条件温度范围：RT～80℃湿度范围：45～90%R·H降雨周期：0～240min样架与氙灯距离：230～280mm加热功率：3KW加湿功率：1.5KW温度波动度：±0.5℃结构及材质：内箱尺寸 500 × 760 ×500三、面板说明1.温度2. 黑板温度3.湿度4.试验定时5.降雨周期6.光照定时7. 超温8.超压9.过载10.缺相11.缺水12.调光113. 调光2 14. 调光3 15.灯一16.灯二17.灯三18.电源19.制冷20.喷淋21.光照22.辐射仪四．使用注意事项1．于操作当中，除非有必要，请不要打开箱门，否则可能会导致不良后果。

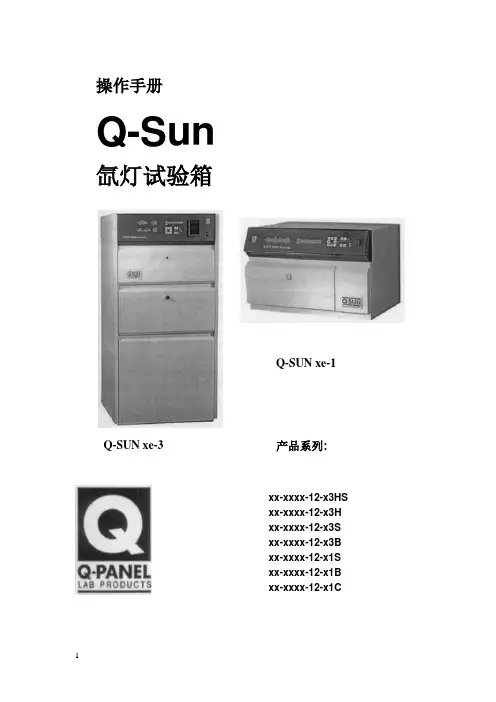

操作手册xx-xxxx-12-x3HS xx-xxxx-12-x3H xx-xxxx-12-x3S xx-xxxx-12-x3B xx-xxxx-12-x1S xx-xxxx-12-x1B xx-xxxx-12-x1CQ-SUN xe-3 Q-SUN xe-1Q-Sun氙灯试验箱产品系列:目录1.注意事项9.运行测试1.1高温和高压9.1选择测试参数1.2紫外线和红外线9.2安装测试样品1.3产品的安全9.3重新定位样品1.4电磁9.4安装Windows Glass滤片2.说明9.5安装Q/B滤片3.安装10.校正3.1拆卸10.1能量传感器3.2程序10.2黑板传感器3.3连接电10.3空气传感器3.4连接水10.4相对湿度传感器3.5通风设备11.可选项4.光照11.1RS-232计算机接口4.1氙弧灯11.2条形码记录器4.2太阳眼控制系统12.保养4.3传感器12.1更换灯泡4.4UV滤片12.2清洁灯泡室5.喷淋系统12.3清洁UV滤片6.相对湿度12.4每月保养7.温度控制12.5每六月保养7.1测量12.6每年保养7.2控制13.问题与修理8.操作13.1主电源和电路8.1控制说明13.2灯泡不工作8.2显示13.3水流8.3按键13.4错误8.4控制器13.5诊断信息8.5其它控制说明1.0注意事项此符号说明是”注意!”.所有注意和警告都有此符号提示.1.1高温和高压此符号提示有高压此符号提示有高温Q-Sun所使用的电压为800V如果需要打开灯泡的门,一定要先关闭电源.对于Q-Sun Xe-3要关闭外面的开关对于Q-Sun Xe-1要拔下电源插头在Q-Sun机箱内装有内置锁,一旦打开了灯泡门就会自动切断灯泡的电源Q-Sun Xe-3 Q-Sun Xe-1内置门锁内置门锁当打开门时,会看到下面两个警告的标记这此警告说明有高温和高压.在关闭电源后15分钟后灯泡才会冷却下来右边和上面的门只有专业人事才可以开启.Q-Sun Xe-3 Q-Sun Xe-1当开启了Q-Sun Xe-3-H或HS的前面下方的门时,可以看到有高温的警告标签提醒操作者潮湿器和蒸汽管有高温,需要等它们冷却下来才可以去碰.1.2紫外线和红外线Q-Sun灯泡所产生的伤害类似人眼直接去看太阳所造成的伤害.在开启机器或者去取样品时,请先关闭电源.千万不要去直接看氙弧灯.Q-Sun内部装有内置锁,一旦打开了门就会自动切断电源,这样就可以比较好的保护操作者的安全.Q-Sun Xe-3 Q-Sun Xe-11.3产品的安全-低电压Q-Sun符合欧洲低电压73/23/EEC并且依从EN61010-11.4电磁Q-Sun符合欧洲电磁89/336/EEC并且依从EN55011和EN50082-22.0说明Q-Sun是仿真产品在室外受到伤害的仪器.主要是产品在室外受到外部环境的影响而有所退化.退化包含:褪色,粉化,裂化,开裂,雾化,起泡,光泽,强度, 脆化.用氙弧灯模拟阳光造成的伤害,用喷水模拟雨水和露水造成的伤害.自动控制持续的光照,夜晚,喷水的时间和环绕.Q-Sun Xe-3-H和HS可以控制相对湿度.下面是Q-Sun所遵循的一些标准ASTM C1442-Conducting Tests on Sealants Using Artificial Weathering Apparatus ASTM D1248-Polyethylene Plastic Extrusion Materials for Wire and CableASTM D2565-Xenon Arc-Plastics for Outdoor ApplicationsASTM D3424-Lightfashness of Printed MaterialASTM D3451-Testing Coating PowersASTM D3794-Testing Coil CoatingASTM D4101-Polypropylene Plastic Injection and Extrusion MaterialsASTM D4303-Lightfastness of Artists’s PigmentsASTM D4459-Xenon Arc-Plastics for Indoor ApplicationsASTM D4798-Xenon Arc-Bituminous MaterialsASTM D5010-Testing Printing Inks$Related MaterialsASTM D5071-Xenon Arc-Exposure of Photodegradable PlasticsASTM G151-General Guidelines for Exposure of Nonmetallic MaterialsASTM G155-Xenon Arc-Test Apparatus for Exposure of Nonmetallic Materials ISO 105-B02 Colorfastness to Artificial Weathering:Xenon ArcISO 11341 Paints-Xenon ArcISO 4892-2 Plastics-Methods of Exposure to Laboratory Light Sources-Parts 2:Xenon-Arc SourcesDIN 53 387-Artificial weathering and ageing of plastics and elastomers by exposure to filtered xenon arc radiation(Cycles A & E)3.0安装3.1拆卸Q-Sun Xe-3●先剪断金属条,然后拆除四个镙丝●最小需要两个人去搬动仪器●搬起Q-Sun的一边,并把垫在下面的泡沫取出来●把机台从垫板上取下来●把仪器调整到平衡●将外壳上的胶带取下Q-Sun Xe-1●先剪断金属条,然后拆除四个镙丝●最小需要两个人去搬动仪器●将外壳上的胶带取下3.2程序仪器必须在室内使用电:电压：Q-Sun Xe-1-B & Q-Sun Xe-1-S: 208V/230V±10%-单相电Q-Sun Xe-3-B & Q-Sun Xe-3-S: 208V/230V±10%-单相电Q-Sun Xe-3-H & Q-Sun Xe-3-HS: 208V/230V±10%-三相电电流：Q-Sun Xe-1-B & Q-Sun Xe-1-S: 12A@208V,11A@230V Q-Sun Xe-3-B & Q-Sun Xe-3-S: 36A@208V,32A@230VQ-Sun Xe-3-H & Q-Sun Xe-3-HS: 39A@208V,39A@230V 频率：50-60Hz安装：电压需要很稳定水: 喷淋型(S),可以控制湿度型(H), 喷淋和可以控制湿度型(HS),都要求使用纯凈水.纯凈度：为了避免水渍,ASTM G151要求水的纯凈度:可溶性固体<1ppm 悬浮颗粒<0.2ppm,通常要求配备特殊的去离子设备(DI)Q-panel公司推荐使用两种DI系统U.S.Filter和Ameriwater湿度控制：湿度控制系统不需要纯凈水.水纯凈度超过500,000ohm．Cm.压力：喷淋-----40到90 psi(276到620kPa)湿度控制—2到90psi (14到620kPa)流量：喷淋平均0.3升/分钟,每天需要6升水湿度控制平均0.1升/分钟,每天需要144升水floor drain：要求喷淋和/或湿度控制系统室温：70℉(21℃)到86℉(30℃),最大120℉(49℃)运输和储存温度：-40℃到80℃相对湿度：在31℃时(最大)80%,在40℃时会线性减少到50% 污染级数：∥噪音：不超过74dBA高度：海拨2000m以下操作：持续3.3电路保障Q-Sun使用电压的浮动不超过10%Q-Sun Xe-3 每个Q-Sun 都有内置的断电保护系统.Q-Sun Xe-3-B和Q-Sun Xe-3-S电流最大为40安培(单相电)Q-Sun Xe-3-H和Q-Sun Xe-3-HS电流最大为50安培(三相电)这些断电保护系统并不意味着电源开关无电,所以用户必需提供两个安全断电设备1.A.Disconnect Switch.必需符合下面三个要求●开关必需在建筑物内安装●操作者容易找到●必需在仪器上标明2.电源保护器.必需符合下面要求●Q-Sun Xe-3-B和Q-Sun Xe-3-S的电流在40~50A之间(单相电)●Q-Sun Xe-3-B和Q-Sun Xe-3-S的线最少为8AWG(6sq.mm)●Q-Sun Xe-3-H和Q-Sun Xe-3-HS的电流在55~65A之间(三相电)●Q-Sun Xe-3-H和Q-Sun Xe-3-HS的线最少为6AWG(16sq.mm)仪器所使用的电压和电压浮动范围都标明在序列号的牌子上.用户要近可能的提供适当的电线.接线如下图Q-Sun Xe-3-B&S Q-Sun Xe-3-H&HSQ-Sun Xe-1 每个Q-Sun 都有内置的20A断电保护系统.因此,如果你想将多台Q-Sun连到一个大功率的电路上时,每一个Q-Sun都得配上一个安全断电设备仪器所使用的电压和电压浮动范围都标明在序列号的牌子上.每台Q-Sun Xe-1都配有一条16’(4.9m)的电源线.在电源线的附近最好不要有别的设备去干扰.3.4水的连接(如果有喷淋的功能)水的安装和流放都是在仪器的后方,Q-Sun有一个软管和两个折的软管● A 3/8”(1cm)进水管● A 3/4”(2cm)出水管也可以参考手册后面的垂直图形4种不同的配置水管的方法.在空间不是很大的时候,有可能会用到折的软管.4种不同的配置水管的方法.进水管没有连接再插上水管之后,若要拔下来.先把黑灰色的把手环推进去,再拔出水管. 可以需要用到螺丝刀.3.5室内的温度和通风将仪器放置在远离通风良好的地方,可能会影响温度的一致性.为了得到最好的温度稳定性,最好将仪器放在有空调的房间.Q-Sun的操作最好在室温为70℉(21℃)到86℉(30℃)之间每台Q-Sun Xe-3产生的热量平均在3600W(12,300BTU/Hr).实际上Q-Sun Xe-3-H 和Q-Sun Xe-3-HS每小时大约排出13.2磅的水汽(6.0升/hr).每台Q-Sun Xe-1产生的热量平均在1200W(4,100BTU/Hr).).在操作时Q-Sun所排放的气体直接在室内.所以需要在墙上打上几个孔来排放气体.Q-Sun放置必需如下图所示要特别注意空气的吸入和排出的区域不要有阻碍的东西,像灰尘,纸等.输出管道必须由客户自己配置.Xe-3-B & S.输出管道和螺丝都放在塑料的包装内.在把Q-Sun从箱子内移出来后,打开门就可以找到输出管道和螺丝的包裹.如下图安装仪器.Xe-3-H & HS. 输出管道和螺丝被分散装的,当拆箱时,可以在仪器后面发现输出管道和螺丝,不要丢弃这两个金属东西; 在把Q-Sun从箱子内移出来后,打开前面的门就可以找到输出管道和螺丝的包裹.如下图安装仪器Xe-3-B & S. Xe-3-H & HS.小心移动,不要破坏垫圈,排气口不要被堵塞.调整仪器的侧边,把输出管道插入缺口,然后用螺丝固定.输出管道配属在排气口的顶部.排气口的气吹到Q-Sun的上方.4.0氙弧灯是怎么样工作的Q-Sun是使用氙弧灯来模拟太阳光的伤害的.4.1氙弧灯和样品下图显示了Q-Sun可使用的标准的氙弧灯.氙弧灯装在样品架的上方.灯光透过Daylight,Windows Glass或Q/B滤片到达样品的表面,如下图氙弧灯是通过空气来冷却.这此冷却系统同样也冷却电子线路和镇流器4.2太阳眼控制系统太阳眼系统是一个精确的光的控制系统.可以由用户自己选择能量的级别.太阳眼自动校正能量.太阳眼系统包括UV传感器,控制器,镇流器和灯泡.在Q-Sin Xe-3中有三个UV传感器,控制器,镇流器和灯泡.而在Q-Sun Xe-1中只有一个. UV传感器连续不断的测量UV的强度,并把数据反应到控制器,然后通过操作者来调整.如果能量达不到,控制器会让镇流器去增加灯泡的能量.如果能量过大, 控制器会让镇流器去减少灯泡的能量4.3能量传感器UV传感器装在扳的后面(如后图).有340nm,420nm两种不同的传感器.它们各控制两种不同波长的能量.340nm模拟短波长的UV,而420nm模拟可见光的能量. 传感器可以根据要求来改变.必需专业人事才可以做改变.如果改变了传感器必需CR20做校正.在Q-Sun Xe-3中三个传感器必须同时改变.Q-Sun Xe-3 Q-Sun Xe-14.4 UV滤片Daylight,Windows Glass和Q/B三种不同的滤片.它们的所达到的效果都不一样, Daylight滤片模拟夏天正午的阳光,用于测试产品在室外所受的影响.Windows Glass滤片模拟透过玻璃的夏天正午阳光,用于测试产品在室内所受的影响.Q/B滤片的波长要小于Daylight滤片.可以加速实验的时间.Windows Glass滤片不同于Daylight和Q/B滤片,Windows Glass滤片必须由用户自己在安装Q-Sun时安装.下图为Daylight滤片下图为各个滤片所达到的效果5.0喷淋系统的工作Q-Sun通过喷淋来模拟下雨的影响. 喷淋可以在光照和黑暗的时期进行.为了达到最佳效果,Q-Sun要求水为去离子水或RO/DIQ-Sun Xe-1和Q-Sun Xe-3有两个喷管.这此喷管喷出水雾在样品的表面.喷管包含一个阀门,水过滤器,流量开关,压力调节器,压力表,流量表.压力计用于设定流量的大小.要求0.3升/每分钟压力表用于维修用的,如果压力表读不到20到40psi(162到276kPa)之间请参照后面的13.3.在喷淋期间可以对水的开关进行控制.预置的开为20秒,关为40秒.如果想改变这些设定请联系专业人事.当测试样品被水造所伤害时,阀门会自动关的,可以在Q-Sun的前门下找到这个阀门6.0相对湿度控制系统Q-Sun的相对湿度可以控制.可以在光照和黑暗时期进行相对湿度的控制. 为了达到最佳效果,Q-Sun要求水为去离子水或RO/DI.湿气是通过空气箱的,这样在进入测试前可以和空气混合.水通过进水阀门的开关,经过水过滤器.在水箱内一个飘浮的阀门来控制湿度.加热器将水加热到水汽.所有湿度控制都时由Q-Sun自动去控制的,不必需操作者去操作的.7.0温度控制系统7.1温度测量Q-Sun通过一个黑板来测量温度的,这黑板有两种不同的类型●黑板●绝缘黑板见下图黑板绝缘黑板黑板是Q-Sun中最通常测试温度的设备绝缘黑板包含一个塑料绝缘温度传感器. 绝缘黑板有时可以参考”黑标准温度计” 绝缘黑板是可选配件.这两种测试传感器用于各种测试模式.温度传感器应该安装在样品架上.见下图Q-Sun Xe-3 Q-Sun Xe-1箱内空气温度传感器Q-Sun Xe-3有箱内空气温度传感器.可见后面的图Q-Sun Xe-3-B&S Q-Sun Xe-3-H&HS7.2温度控制氙弧灯产生热.这了获得小于70℃的温度,需要去冷却测试箱.Q-Sun冷却测试箱是通过把室内的风吹进测试箱来达到的.温度控制主要是通过一个可以自动调整速度的风扇达成的.可见下图.如果要测试的温度高于70℃,需要附加一个加热器.所有温度控制都不需要操作者去操作的,全由仪器自动完的在夜晚的循环中温度也是可以控制的.在夜晚的循环中风扇还是会缓慢的转的在喷淋(光照+喷水或夜晚+喷水)过程中温度是无法控制的.风扇和加热器都同时会关闭的.通常在夜晚+喷水过程中,温度大约在10-25℃光照+喷水过程中,温度大约在30-40℃步骤温度空气加热器风扇光照有工作工作夜晚有工作慢速光照+喷水无关闭关夜晚+喷水无关闭关8.0操作控制8.1控制说明Q-Sun的微处理器控制着所有功能和显示器的显示.8.2显示Q-Sun Lcd显示所有信息和状态能量. 在控制的波长显示能量值(W/㎜),下面一行是设定的数据,上面一行是实际正在运行的数据温度.上面一行显示的是实际运行的温度,下面一行是设定的温度相对湿度:上面一行显示的是实际运行的湿度,下面一行是设定的湿度,(只有Q-Sun Xe-3-H和Q-Sun Xe-3-HS)状态显示:显示当前正在运行的功能信息显示:当有错误或是警告时显示时间:上面一行显示的是实际运行的时间,下面一行是设定的时间测试时间:上面一行显示的是实际运行的时间,下面一行是设定的时间警报灯: 当有警告时,此灯会亮.警报声: 当有警告时,会有警告声.8.3按键和功能按键用于设定参数和程序运行.按此键运行程序并且绿色的LED灯会亮停止.停止正在运行的程序并且蓝色的LED灯会亮安静:关闭警报声清除:清除错误信息程序:设定和修改程序上/下箭头:用于调整数字和功能的左/右箭头:用于选择所需要调整的选项确定:确定所做的动作取消:取消所做的动作“?”:进入诊断模式8.4使用控制器Q-Sun 会有一个示范程序,可以根据这个示范程序来修改成自己所需要的程序. 按PROGRAM就会进入这个示范程序.●Program 1 允许你去设定测试的时间或是能量kj/mm●Program 2 允许你去选择循环●Program 3 允许去做温湿度的校正按ENTER确定所作的修改,按ESC取消所作的修改下面是程序的设定建立一个循环去执行a.按PROGRAMb.使用上/下箭头去选择PROGRAM 2 SETP OR MODIFY CYCLE.c.按ENTERd.使用上/下箭头去选择第一步(LIGHT,DARK,SPRAY,等)e.使用左/右箭头去选择所要设定的温度,再用上/下箭头设定温度.f.使用左/右箭头去选择所要设定的能量,再用上/下箭头设定能量g.使用左/右箭头去选择所要设定的时间,再用上/下箭头设定时间h.使用左/右箭头去选择所要设定的步骤,用上/下箭头选择STEP 2i.重复d到f去设定第二个步骤.(最多可以设定25步)j.按ENTERk.按RUN选择步骤执行a.按PROGRAMb.使用上/下箭头去选择PROGRAM 2 SETP OR MODIFY CYCLEc.按ENTERd.使用上/下箭头去选择所需要执行的步骤e.按ENTER(两次)f.按RUN8.5其它控制电力的后备和存储器:有一个锂电电源在RAM后面.如果电池坏了,请在12小时之前更换.连续的循环:当按下RUN后,测试将会连续的测试下去,直到用户中断,仪器会记录时间,当下次运行时会接着上次的测试做下去风扇停止后的运行:只要测试有停止,风扇就会在一个小时后停止,使箱内的温度降到和室温一样,并且吹走箱内的湿气校正提示:在测试做了500小时后,仪器会出现”CALIBRATION LIGHT SENSOR”的提示,此时就应该去做校正了校正插头.校正的插头就在面板上,见下图低能量警报:当能量小所设定的数值5%达10分钟时,出现”LOWIRRADIANCE:CHANGE LAMP”当能量小所设定的数值30%时,会连续响1分钟继电器自测:开启电源时,继电器会自动测试,大约15秒钟之后就可以正常工作了.9.0运行测试9.1选择测试参数能量:能量设定的数据请参看下表能量设定可以高过上表所列数值,但是可能无法持续长时间能量设定也可以低于上表所列,但是灯泡可能会闪烁夏天正午的阳光在340nm的能量为0.68w/mm温度:温度的设定是基于材料和环境最低温度为50℃,最高温度为90℃.列如:340mm在0.35w/mm时,用Daylight的滤片,温度最大为80℃室温会影响测试的温度,例如,室温在35℃,那仪器的温度范围大约在10℃相对湿度(Q-Sun Xe-3-H& Q-Sun Xe-3-HS):类似温度的设定.室内的湿度会影响测试的湿度,例如,湿度在74℉(23℃),那仪器的湿度范围大约在117℉(47℃),最小大约在10%循环: 循环的设定是基于材料和环境下面有一此常用的测试循环步骤功能能量BP 温度箱内的温度湿度时间A(G155-98 ,Table X3.1,Cycle 1)UV滤片:Q/BUV传感器:340nm1. LIGHT 0.35W/mm 63℃43℃30% 1:422. LIGHT+SPARY 0.35W/mm 0:183. FINAL STEP GO TO STEP 1B(G155-98 ,Table X3.1,Cycle 7)UV滤片:Q/BUV传感器:340nm1. LIGHT 0.55W/mm 70℃47℃50% 0:402. LIGHT+SPARY 0.55W/mm 0:203. LIGHT 0.55W/mm 70℃47℃50% 1:004. DARK 38℃95% 1:00 FINAL STEP GO TO STEP 1C(G155-98 ,Table X3.1,Cycle 8) SEE WARING BELOW**UV滤片:Q/BUV传感器:340nm1. LIGHT 0.55W/mm 89℃62℃50% 3:482. DARK 38℃95% 1:003. FINAL STEP GO TO STEP 1D(G155-98 ,Table X3.1,Cycle 6) SEE WARING BELOW**UV滤片:Windows GlassUV传感器:420nm1. LIGHT 1.10W/mm 63℃43℃35% 3:482. DARK 43℃90% 1:003. FINAL STEP GO TO STEP 1E(AATCC TM16-93,Table 1 option E)UV滤片:Windows GlassUV传感器:420nm1. LIGHT 1.10W/mm 63℃43℃30% 24:002. FINAL STEP GO TO STEP 1测试时间: 时间的设定是基于材料和环境空气干燥的醇酸树脂涂料只要求250小时有些涂料可能要求2000小时.房顶材料要求5000小时.塑料可能要求成百上千的时间总体来说都是根据需要来设定时间的9.2样品的放置Q-Sun Xe-1的一个样品架可以放10个样品.样品是板状的.厚度不起过7mm. Q-Sun Xe-3使用4个小型样品架, 厚度不起过7mmQ-Sun Xe-3 Q-Sun Xe-1下面的图说明了距离不同所得到的差异能量数值光源到样品的距离9.3测试样品的重新定位为了让测试样品能更均匀的得到测试,请按如下图示的方法做样品的重新定位如果测试时间为1000小时,那每一周就要重新定位一次如果测试时间为100小时,那每一天就要重新定位一次9.4安装Windows Glass 滤片Q-Sun 通常装的是Daylight滤片,模拟室外而Windows Glass滤片是模拟室内请按照下面流程去安装Windows Glass●必须关闭主电源●移开灯泡室●移开灯泡室后就可以将Windows Glass滤片装在Daylight滤片上,注意不要用手接触到滤片表面Q-Sun Xe-3 Q-Sun Xe-1当使用Windows Glass滤片时,要用CR-20去做能量校正.如果是340nm UV 请用CR-20/340-W如果是420nm UV 请用CR-20/420-D-W包装或是移动带有Windows Glass滤片的Q-Sun时, Windows Glass滤片没有固定, 只是简单的放在Daylight滤片上.仪器不可以重压, Windows Glass滤片必须从仪器中拿开.9.5安装Q/B UV 滤片Q-Sun 通常装的是Daylight滤片, 如果选购了Q/B滤片,需要将Daylight滤片换成Q/B滤片. Q/B滤片必需和Daylight滤片的大小相同安装如下●必须关闭主电源●移开灯泡室●移开灯泡室后,就可以看到Daylight滤片●移开4个螺丝.移开支架●拿开Daylight滤片上,安装上Q/B滤片.●上紧4个螺丝.Q-Sun Xe-3 Q-Sun Xe-1Q-Sun Xe-3 Q-Sun Xe-1当使用Q/B滤片时,要用CR-20去做能量校正.如果是340nm UV 请用CR-20/340-QB10.0校正下面状态必须校正传感器工作时间校正仪器能量黑板温度箱内温度湿度500小时6个月6个月6个月CR20CR201-------CH20010.1 能量传感器太阳眼控制系统必须每500小时用CR20做校正仪器出现”CALIBRATE LIGHT SENSORS”信息CR20校正仪选择CR20的类型4种类型CR20/340/DCR20/340/WCR20/340/QBCR20/420/D/W选择适当的CR20340nm UV 传感器420nm UV 传感器Daylight UV 滤片CR20/340/D CR20/420/D/W Windows Glass滤片CR20/340/W CR20/420/D/W Q/B滤片CR20/340/QB 无CR20基本部件UV 侦察器:UV侦察器在样品架上, 侦察UV含量CR20电源线和数据传输线:电源线接在Q-Sun上,由Q-Sun供电.CR-20主体CR-20主体包含电路,显示,能量控制.CR20显示与控制:能量显示. 精确显示样品接收能量数据1.波长测量显示灯.当CR20接在Q-Sun上,一个显示灯就会亮.它将显示用户所测波长范围,CR20在控制波长(340nm,420nm)校正.2.CAL 1 , CAL 2 , CAL 3 ,按钮:这些按钮用于校正UV传感器, CAL 1 对应第一个灯泡,CAL 2 对应第二个灯泡,CAL 3 对应第三个灯泡.3.校正确认灯: 当按下CAL按钮时,如果确认灯亮了,表示校正完成CR20注意事项:CR20每年必须送回Q-Panel效验.放在安全处,远离热,冷,高湿度.能量校正流程Q-Sun 能量校正可以在几分钟内完成.在一般状态下可以校正系统警告:读最红外线的伤害.注意:不要再喷淋+光照下去校正,因为CR20不可以防水1.将CR20如下图所示悬挂在仪器上2.把CR20的电源线和数据线插入Q-Sun的控制面板3.LED灯亮起来的时候,表示所校正的波长.4.打开箱门,放置校正器到样品架上5.举起样品架,将CR20 UV侦察器放入.见下图6.锁住好UV侦察器,见下图7.将样品架放回原位,关上箱门,注意CR20的传感器的线8.仪器开始运行,等到显示的数据和设定的数据很接近.9.CR20的读值可能不同于Q-Sun所显示的值,UV传感器就需要重新校正,按住CR20的CAL 1按钮,直到确认灯这亮.如图如果数据还不对,请重新执行第9步。

氙灯老化实验箱作业指导书一、产品用途：采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，能够为科研、产品开发和质量控制提供相应的环境模拟和加速实验依据。

通过材料试样暴露在氙弧灯的光照及热辐射下进行老化实验.来评价在高温光源作用下某些材料的耐光、耐候性能.主要用于汽车、涂料、橡胶、塑胶、颜料、粘合剂、织物等.二、适用标准：严格依照GB/T16422.2-9九、GB/T1865-2007、GB/T9344-9八、GB/T14522-200八、GB/T2423.24-9五、ASTMG15五、ISO10SB02/B04、SAEJ2527、SAEJ2412等相关标准设计制造;型号SN-500（风冷型）内形尺寸D×W×H500×760×500:mm外形尺寸D×W×H1050×1100×1650:mm辐照度：200W/㎡～550W/㎡±5%（可调节）；灯管功率：1.8KW/支灯管产地：原装美国入口Q-panel三、技术参数：一、温度范围：RT+10℃～70℃二、湿度范围：50%～98%R.H3、黑板温度：63℃、100℃±3℃4、温度波动度：≤±0.5℃五、温度均匀度：≤±2℃六、湿度波动度：+二、-3%R.H7、玻璃滤光器：3片八、氙灯灯源：风冷式灯管九、灯管总数量：4支10、降雨时刻：0～9999min持续降雨可调1一、降雨周期：0～240min距离（断）降雨可调1二、喷水周期：18min/102min或12min/48min（喷水时刻/不喷水时刻）13、淋雨水压：0.12～0.15Mpa14、喷水嘴孔径：Ф0.8mm1五、氙灯功率：1.8KW×3支1六、加热功率：2KW17、加湿功率：1.5KW1八、样品托盘尺寸：450×720mm1九、样品架与灯距离：230～280mm20、光谱波长:290nm～800nm2一、光照周期持续可调时刻:0～999H、M、S;2二、辐照度:光谱波长在290nm～800nm之间时辐照强度为200W/㎡～550W/㎡±5%（可调节）；23、电源要求：AC380（±10%）V/50HZ三相五线制箱体材料：一、外胆均采用优质（t=1.2mm）A3钢板数控机床加工成型，外壳表面进行喷塑处置，更显光洁、美观；二、内胆为入口（SUS）304优质不锈钢板；3、保温材质采用高密度玻璃纤维棉和高压聚胺脂发泡隔热保温；4、搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环；五、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭；六、采用无反作用门把手，操作更易；7、机械底部采用高品质可固定式PU活动轮；四、系统介绍：加热系统：一、采用远红外不锈钢高速加温电加热器；二、高温、湿度、光照完全独立系统（互不干扰）；3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；加湿系统：一、外置式锅炉蒸汽式加湿器具有节能降耗功能，可节约70%能耗；二、具有水位自动补偿、缺水报警系统；3、湿度控制均采用P.I.D＋S.S.R，系统同频道协调控制；控制系统：一、温湿度控制仪表采用（韩国）全入口高精度数显微电脑集成控制器；二、精度：0.1℃（显示范围）；3、解析度：±0.1℃；4、感温传感器：PT100铂金电阻测温体；五、控制方式：热平衡调温调湿方式，所有电器均采用（施耐德）系列产品；六、温湿度控制采用P.I.D＋S.S.R系统同频道协调控制；7、具有自动演算的功能，可将温湿度转变条件当即修正，使温湿度控制更为精准稳固；制冷、除湿系统控制：一、紧缩机：全封锁法国泰康；二、制冷方式：复叠式单机制冷；3、冷凝方式：风冷式；4、制冷剂：R404A（环保型）五、全系统管路均作通气加压48H捡漏测试；六、加温、降温系统完全独立；7、内螺旋式冷媒铜管；八、翅片斜率式蒸发器（带自动除霜系统）九、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用入口原装件；10、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式；光照系统：一、黑板温度计：金属黑板温度计；二、氙灯灯管：检测合格的原装美国入口Q-panel风冷式灯管,灯管寿命为1800-2000小时；3、辐照度的控制：可通过辐射仪及手动调节功率取得所须辐照度,面板直接显示当前灯管辐射强度；喷水循环系统：一、水质：去离子水（固体含量小于20ppm）二、具有储水箱水位显示；3、喷出的水具有可回收性；4、喷水压力在0.12～0.15Mpa之间可调；五、在工作室顶部安装了两个喷头；保护系统：一、风机过热保护二、整体设备欠相/逆相保护3、制冷系统过载保护4、制冷系统超压保护五、超温保护六、水泵过热，过流保护7、其它还有漏电八、缺水指示九、故障报警后自动停机五、设备利用条件：一、环境温度：5℃～＋28℃（24小时内平均温度≤28℃）二、环境湿度：≤85%R.H。

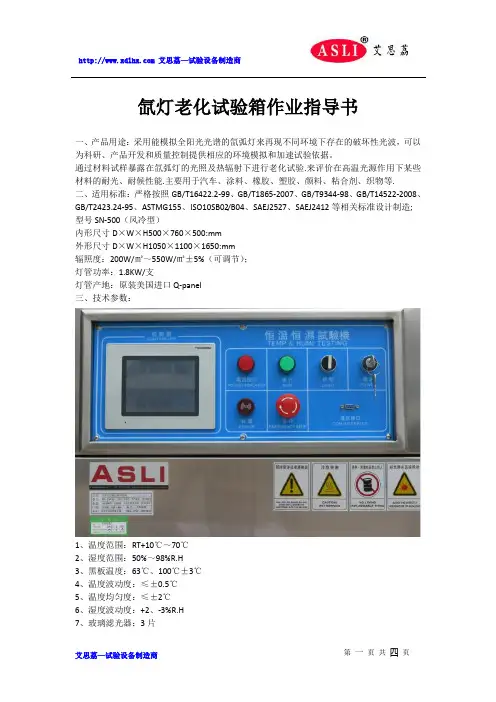

氙灯老化试验箱作业指导书一、产品用途：采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验依据。

通过材料试样暴露在氙弧灯的光照及热辐射下进行老化试验.来评价在高温光源作用下某些材料的耐光、耐候性能.主要用于汽车、涂料、橡胶、塑胶、颜料、粘合剂、织物等.二、适用标准：严格按照GB/T16422.2-99、GB/T1865-2007、GB/T9344-98、GB/T14522-2008、GB/T2423.24-95、ASTMG155、ISO10SB02/B04、SAEJ2527、SAEJ2412等相关标准设计制造;型号SN-500（风冷型）内形尺寸D×W×H500×760×500:mm外形尺寸D×W×H1050×1100×1650:mm辐照度：200W/㎡～550W/㎡±5%（可调节）；灯管功率：1.8KW/支灯管产地：原装美国进口Q-panel三、技术参数：1、温度范围：RT+10℃～70℃2、湿度范围：50%～98%R.H3、黑板温度：63℃、100℃±3℃4、温度波动度：≤±0.5℃5、温度均匀度：≤±2℃6、湿度波动度：+2、-3%R.H7、玻璃滤光器：3片8、氙灯灯源：风冷式灯管9、灯管总数量：4支10、降雨时间：0～9999min连续降雨可调11、降雨周期：0～240min间隔（断）降雨可调12、喷水周期：18min/102min或12min/48min（喷水时间/不喷水时间）13、淋雨水压：0.12～0.15Mpa14、喷水嘴孔径：Ф0.8mm15、氙灯功率：1.8KW×3支16、加热功率：2KW17、加湿功率：1.5KW18、样品托盘尺寸：450×720mm19、样品架与灯距离：230～280mm20、光谱波长:290nm～800nm21、光照周期连续可调时间:0～999H、M、S;22、辐照度:光谱波长在290nm～800nm之间时辐照强度为200W/㎡～550W/㎡±5%（可调节）；23、电源要求：AC380（±10%）V/50HZ三相五线制箱体材料：1、外胆均采用优质（t=1.2mm）A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；2、内胆为进口（SUS）304优质不锈钢板；3、保温材质采用高密度玻璃纤维棉和高压聚胺脂发泡隔热保温；4、搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环；5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭；6、采用无反作用门把手，操作更容易；7、机器底部采用高品质可固定式PU活动轮；四、系统介绍：加热系统：1、采用远红外不锈钢高速加温电加热器；2、高温、湿度、光照完全独立系统（互不干扰）；3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；加湿系统：1、外置式锅炉蒸汽式加湿器具有节能降耗功能，可节约70%能耗；2、具有水位自动补偿、缺水报警系统；3、湿度控制均采用P.I.D＋S.S.R，系统同频道协调控制；控制系统：1、温湿度控制仪表采用（韩国）全进口高精度数显微电脑集成控制器；2、精度：0.1℃（显示范围）；3、解析度：±0.1℃；4、感温传感器：PT100铂金电阻测温体；5、控制方式：热平衡调温调湿方式，所有电器均采用（施耐德）系列产品；6、温湿度控制采用P.I.D＋S.S.R系统同频道协调控制；7、具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定；制冷、除湿系统控制：1、压缩机：全封闭法国泰康；2、制冷方式：复叠式单机制冷；3、冷凝方式：风冷式；4、制冷剂：R404A（环保型）5、全系统管路均作通气加压48H捡漏测试；6、加温、降温系统完全独立；7、内螺旋式冷媒铜管；8、翅片斜率式蒸发器（带自动除霜系统）9、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件；10、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式；光照系统：1、黑板温度计：金属黑板温度计；2、氙灯灯管：检测合格的原装美国进口Q-panel风冷式灯管,灯管寿命为1800-2000小时；3、辐照度的控制：可通过辐射仪及手动调节功率得到所须辐照度,面板直接显示当前灯管辐射强度；喷水循环系统：1、水质：去离子水（固体含量小于20ppm）2、具有储水箱水位显示；3、喷出的水具有可回收性；4、喷水压力在0.12～0.15Mpa之间可调；5、在工作室顶部安装了两个喷头；保护系统：1、风机过热保护2、整体设备欠相/逆相保护3、制冷系统过载保护4、制冷系统超压保护5、超温保护6、水泵过热，过流保护7、其它还有漏电8、缺水指示9、故障报警后自动停机五、设备使用条件：1、环境温度：5℃～＋28℃（24小时内平均温度≤28℃）2、环境湿度：≤85%R.H。

氙灯耐气候试验箱操作规范（IATF16949-2016/ISO9001-2015）1.0目的为了顺利的做好耐气候试验，规范性能检测方法，特制定本规范。

2.0范围操作说明应用于本试验设备。

3.0耐气候试验的原理耐气候试验箱利用氙灯模拟阳光照射的效果，利用冷凝湿气模拟雨水和雨露，被测试材料放置在一定温度下的阳光和潮湿交替的循环程序中进行测试，用数天或者数周的时间即可重现户外数月乃至数年出现的危害，这也时产品质量检验的一项重大内容，应用材料如涂料、塑料、铝塑板、以及汽车安全玻璃等产品标准均要求做耐气候试验。

4.0使用条件4.1周围要求无强烈气流，当周围空气强制流动时，气流不应直接吹到箱体上。

4.2周围无强烈震动，以免影响测试时数据的有效性及准确性。

4.3环境温度在10-35°，周围温度不能有急剧变化。

4.4相对湿度在86-106Mpa，相对湿度不大于85％R.H。

4.5周围无强烈电磁场所，无高浓度粉尘及腐蚀性物质。

4.6加湿/灯管冷却水，必须采用合格的蒸馏水，没有蒸馏水的应使用完全洁净的纯净水，否则将会烧毁灯管。

4.7为了保证设备的正常运转和操作的方便，除保持设备水平安放外，设备与墙壁或者器物之间应预留一定的空间。

5.0设备使用注意事项5.1设备运行前的注意事项5.1.1确认试验设备是否已经可靠接地。

5.1.2含浸物烘烤前，必须在试验箱外滴干后在置入其内。

5.1.3安装外部保护机构，并按照产品铭牌要求供给系统电源。

5.1.4绝对禁止试验爆炸性，可燃性及高腐蚀性物质。

5.2设备运行注意事项5.2.1设备在运行中，除非有相当必要，请不要随便开门，将手探入试验箱内，否则可能导致以下不良后果：A：实验室内侧仍然保持高温，容易造成烫伤。

B：高温气体可能触发火灾报警，产生误动作。

C：强烈的氙灯灯管会灼伤眼睛。

5.2.2操作仪表时，请勿随意更改已定参数值，以防影响设备控制精度。

5.2.3注意试验用水水位，及时补水，以防加湿器干烧而引发故障。

一、产品概述本产品具有模拟光照、淋雨、温度、紫外等环境因素，是较全面的综合环境试验设备，可以将几种因素独立地有机地组合进行不同的类型的试验，适用于对电工电子产品、塑料、橡胶、纺织及彩色建材等试样进行模拟日光光照人工老化试验。

二、产品特点1、独特的平衡调温调湿方式，使设备具有稳定的平衡的加热、加湿能力，可进行精确稳定的温湿度控制；2、工作室采用优质不锈钢板材、试样架亦采用不锈钢制成，耐腐蚀、易清洗；3、设备温控部分，温控仪具有PID自调协，LTD直观显示，确保设备精确控制；4、设备具有超温保护，和定时功能。

在定时结束或超温时，自动切断电源，使设备停止运行确保设备和人身的安全；5、氙灯采用进口风冷式氙灯管，点灯快速稳定；6、设备密封条采用硅胶材料，具有韧性好，高温高湿环境下，不易变形，发粘等特点；7、箱体采用静电喷塑，色调均匀，美观大方。

三、主要技术参数1、工作室尺寸：950*950*850（宽*高*深）（mm）2、工作室温度：室温+5℃~80℃；3、黑板温度：50℃~100℃范围内可调4、温度波动度：±5℃（空载时）；5、相对湿度：50% R.H ~80% R.H(指干燥期间不喷水时)6、辐射强度：500-1300w/㎡±10％.7、氙灯总功率：3 KW 灯管数量：1支8、氙灯冷却方式：风冷9、氙灯使用寿命：大于3000小时10、总时间控制范围：0~9999小时/分钟；11、光照方式：具有连续光照和周期光照2种工作状态可调；12、连续光照时间范围：0~9999小时/分钟；13、周期光照时间范围：0~9999分钟可调，连续/间隔（断）点灯的明、暗周期时间可随意设定（此功能只有像本公司生产的具备自动触发点灯功能的设备才能实现；有好多厂家是手动触发点灯，此时就不能实现模拟白天和黑夜的明暗周期点灯试验）；14、降雨方式：具有连续降雨和周期降雨2种工作状态可调；15、连续降雨时间范围：0~9999小时/分钟；16、周期降雨时间范围：0~9999分钟可设，连续/间隔（断）降雨的淋雨、凝露周期时间可随意设定；17、黑标准温度计：1块；18、氙灯功率补偿：手动无级调整补偿氙灯功率。

氙灯耐气候试验箱气候试验箱操作规程氙灯耐气候试验箱氙灯耐气候试验箱说明：■氙灯耐气候试验箱产品用途SN型氙灯试验箱接受能摸拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量掌控提氙灯耐气候试验箱氙灯耐气候试验箱说明：■氙灯耐气候试验箱产品用途SN型氙灯试验箱接受能摸拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量掌控供应相应的环境模拟和加速试验。

SN型氙灯试验箱可用于新材料的选择、改进现有材料或评估材料构成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

氙灯耐气候试验箱的原理阳光是地球上任何生物赖以生存的保障，它带来光明和暖和。

可是过度的光照和由光照产生的蒸汽也会带来损害，尤其对生产材料和产品更造成了严重的破坏，每年造成难以估量的经济损失。

损害紧要包括褪色、发黄、变色、强度下降、脆化、氧化、亮度下降、龟裂、变模糊及粉化等。

对于直接曝露在阳光下的产品和材料来说，其受到光破坏影响的风险大。

为了以后的产品能适应并终对抗阳光和湿气的破坏，我们使用氙灯耐气候试验箱和紫外光耐气候试验箱。

氙灯耐气候试验箱接受能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波。

本设备可以为科研、产品开发和质量掌控供应相应的环境模拟和加速试验。

氙灯耐气候试验箱可用于新材料的选择，改进现有材料或评估材料构成变化后耐用性的变化等试验。

设备可以很好的模拟在不同环境条件内，材料曝露在阳光下所产生的变化。

氙灯耐候试验箱的操作规程前言氙灯耐候试验箱是一种用于模拟太阳辐射、温度、湿度等的环境测试设备。

本文旨在介绍氙灯耐候试验箱的操作规程，以确保设备的安全、牢靠地运行，确保测试结果的精准性。

设备特点1.接受氙灯作为光源，能够模拟太阳辐射。

2.内部接受不锈钢材料，能够耐受高温、高湿等恶劣环境。

3.具有温度、湿度等自动调整功能，能够保持测试环境稳定。

4.配备自动记录、报警、停机等功能，能够确保安全、稳定地运行。

操作步骤一、设备准备1.检查设备是否完好，无损坏、漏电等问题。

2.检查试验箱内部是否清洁，无杂质、残留等问题。

3.依照设备说明书进行设备连接和电源接入。

二、设备调整1.打开氙灯电源开关，等待氙灯加热至指定温度。

2.设置试验需要的温度和湿度值。

3.等待试验箱稳定后进行温度和湿度的校准。

三、试验操作1.将待测试样品放入试验箱内。

2.依照需要设置试验时间和试验条件。

3.启动试验箱，开始试验。

4.定期检查试验箱的运行情况，如温度、湿度等是否稳定，设备是否异常，适时处理。

5.试验结束后关闭设备电源，将测试样品取出。

四、设备维护1.定期对试验箱进行清洁和消毒。

2.定期检查设备，进行维护和保养。

3.定期进行设备校准，确保设备的运行精准性。

注意事项1.在使用前必需对设备进行检查，确保设备完好无损。

2.在操作过程中必需戴手套、护目镜等防护装备。

3.禁止将手插入设备内部，避开电击等意外事故。

4.在试验过程中避开在试验箱内部放置易燃、易爆、有毒有害的物品，以防加重设备的负担和危害人身安全。

5.在试验完毕后，适时将设备清洗干净并进行保养。

总结氙灯耐候试验箱是一种紧要的环境测试设备，能够模拟多种恶劣环境，为材料、产品的研发和性能检测供应紧要的支撑作用。

本文介绍了氙灯耐候试验箱的操作规程，希望能够对使用者供应帮忙，在正确使用设备的同时确保设备和人身安全，提高测试精准性。

对应的流程/规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。

2. 概述适用于我司Q-Sun氙灯老化试验箱，对油漆涂层对紫外线影响的抵御能力。

3. 术语4. 操作说明4.1使用前：首先检查Q-Sun氙灯老化试验箱是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员安排校验）。

4.2Q-Sun氙灯老化试验箱名称介绍如下图:4.3按键及其功能介绍：4.3.1R UN（运行）：用于开始运行一个测试。

除非用户选择一个不同的循环/步，否则当按下此键时，设备会继续运行原来的测试，且从之前停下来的时刻开始。

这样，这个循环就在连续的运行了。

运行时RUN 键上的绿色LED 灯会发亮；4.3.2S TOP（停止）：用于停止一个测试。

按下该健时，QUV 的鼓风机继续运转 1 小时，冷却和干燥样品以防止其暴露在高温和湿气中继续腐蚀。

当处于STOP 状态时键上的蓝色LED 灯会发亮；4.3.3S ILENCE（消音）：停止当前的报警声但并不删除错误信息，如果有多种错误，会再次出现报警声；4.3.4C LEAR （清除）：用于取消错误信息。

在按“CLEAR”键后，你必须再接着按“ENTER”键。

如果有多项信息，重复上面步骤取消显示的每一项信息；4.3.5P ROGRAM（程序）：用于进入编程模式。

当按“PROGRAM”键时，控制器处于编程模式下，编程模式允许用户设置测试时间，选择测试循环，修改或创建循环，校准温度计，设置报警音量或连接网络地址等；4.3.6U P/DOWN ARROWS（上/下箭头）：使用这些箭头可以更改参数和在同一参数的不同选择间滚动；4.3.7L EFT/RIGHTARROWS（左/右箭头）：在状态显示中移动光标，光标所处的参数不断闪烁；4.3.8“？”控制器进入诊断模式。

提供用户各种信息，如空气加热器以多大的百分比的功率工作，软件版本，UV 传感器最后一次校准至今的时间等，在诊断章节中有完整的诊断信息列表；4.3.9E NTER（确认）：用于编程时接受当前选择，并进入下一级子菜单；4.3.10ESCAPE（取消）：用于编程时取消当前选择，或返回上一级菜单；4.3.11警报灯：警报LED 是一盏红色指示灯，在测试结束、出错或有警告信息时闪烁。

氙灯老化试验箱操作步骤
一、首先将氙灯老化试验箱里水箱加满水，需采用去离子水或纯净水。

二、检查机台是风冷型还是水冷型，如是水冷型，先检查一下冷水机过水有没有问题，水源是否有水。

防止开启灯管后没水源造成灯管瞬间温度过高烧掉；
三、再将样品放置于氙灯老化试验箱内，如机台采用转骨式，必须将样品取样后夹于转骨架内，如果是平板式将样品放置于置物架内调整样品架的高度使之与灯管保持标准距离。

四、接通电源，点击触摸屏，设备您所需要温度湿度、淋雨、光照以及循环次数等。

五、关好氙灯老化试验箱箱门，如需观查箱内情况可以点击视窗灯，从视窗上查看，视窗上有覆过滤膜，可滤强光，正常情况下，不要用眼直视光源。

六、试验结束后将试验箱清洗后擦干，若一周内不进行试验的话，最好将水箱内的水放干，并打开箱门进行通风，等箱内干燥后再关闭箱门。

环仪仪器提供整理资料。

氙灯老化试验箱的安装说明
-------东莞市环仪仪器科技有限公司
一、环仪氙灯老化试验箱首先安裝前，要做好的是安全性准备工作开关电源
是一项关键的事宜。

1、电源插头三相五线相电压为：380V。

2、可用电缆线电线规格为：(电缆长短十米之内)6毫米2。

3、电源电压之变化切勿超出额定电流的±5%(大允许工作电压为±10%)。

4、该机后侧有接线端子排,请接地装置电线接头，须妥当工程施工依照电器
设备技术性规则第三种接地装置工程项目,接地线电阻应维持在50&Omega
下列电线接头电线规格为2㎡。

5、如果你将接地线接在水管上水管需是通地的金属管。

6、请勿将接地线接在石油或瓦斯管上。

二、设备使用条件
1、电压：AC380V±10%
2、环境温度：室温+5℃～30℃
3、大气压：86～106Kpa
4、场地要求：1.设备应水平放置于通风良好的试验室内；2、周围应留有充足的空间供操作及维护之用即≥600mm；3.尽可能地安装在靠近供电电源的场所。

5、环境条件：.设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。

三、老化试验箱生产厂家：东莞环仪仪器。

氙灯老化试验箱[水冷式]-SN-900（图示）产品名称氙灯耐气候试验箱/氙灯试验箱/氙灯老化试验箱[水冷式]产品用途SN 型氙灯耐气候试验箱采用能摸拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

SN 型氙灯试验箱可用于新材料的选择、改进现有材料或评估材料组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在阳光下所产生的变化。

箱体结构 外胆均采用优质（t=1mm ）A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观。

（现已升级为圆弧边角）内胆为进口（t=1mm ）SUS304优质不锈钢板。

高密度玻璃纤维棉.保温厚度为80mm 氙灯耐气候试验箱采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环.门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭采用无反作用门把手，操作更容易机器底部采用高品质可固定式PU活动轮.观察窗采用多层中空钢化玻璃,（可清楚观察试验过程）产品功能全光谱氙灯。

多种供选择的过滤系统。

水喷淋功能。

相对湿度控制。

试验箱空气温度控制系统。

不规则形状的样品固定架。

价廉物美的氙弧灯管。

氙灯耐气候试验箱安装容易使用方便并且基本上不需要日常维护的特点。

氙弧灯管的使用寿命取决于所使用的辐射照度水平，一般灯管的寿命为1600小时。

灯管更换方便快捷，长效的过滤器为保持所需的光谱提供保障。

制冷系统冷机采用法国原装“泰康”全封闭压缩机。

冷冻系统采用单元或二元式低温回路系统设计。

美国“艾高”干燥过滤器，台湾“冠亚”油分离器，意大利“卡士妥”电磁阀采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。

风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。

升温、降温、加湿系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率符合标准本产品严格按GB14049-1993的技术参数设计制造.同时符合GB/T9344-88、GB2423.24-95、GB/T2424.14-95等相关标准型号SN-900工作尺寸D×W×H 950×950×850外形尺寸D×W×H 1500×1370×2100 功率(kw) 12.5KW性能指标温度范围RT+10℃～70℃湿度范围65～98％R.H降雨时间1～9999小时59分钟可调降雨周期1～240分钟，间隔（断）可调光谱波长290nm～800nm氙灯功率1KW、6KW（寿命：1600小时）温湿度运行控制系统精度范围设定/指示精度：温度±0.1℃、湿度±1％R.H温湿度传感器铂金电阻.PT100Ω/MV加热系统全独立系统，镍铬合金电加热式加热器加湿系统外置隔离式，全不锈钢浅表面蒸发式加湿器黑板温度双金属黑板温度计供水系统加湿供水采用自动控制.氙灯冷却循环用水温度控制器采用进口威伦彩色触摸屏及德国西门子PLC模块控制循环系统耐温低噪音空调型电机.多叶式离心风轮使用材料外箱材质优质碳素钢板，磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理内箱材质SUS304优质不锈钢光板样品架材质SUS304优质不锈钢条门框隔热耐高低温老化硅橡胶门密封条标准配置防辐射玻璃视窗1套、动态试品架1个、氙灯灯管2只安全保护漏电、短路、超温、缺水、电机过热、过电流保护电源电压AC380V±10％50±0.5Hz 三相五线制使用环境温度5℃～＋30℃≤85％R.H以上PDF产品资料由维库仪器仪表网（）整合提供。
