维氏硬度计说明书 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】目 录一 注意事项1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求操作前提示一 注意事项 ────────────────────── 2 二 硬度计简介 ───────────────────── 2 三 型号编制说明──────────────────── 2 四 硬度计的外型结构──────────────────3五 技术参数 ────────────────────── 3 光学系统 ────────────────────── 3试验力 ──────────────────────— 4 六 硬度计的安装 ──────────────────── 4 七 各键的功能 ───────────────────── 5 八 如何进行测试 ──────────────────── 6 试验力的选择 ──────────────────── 6 测微目镜归零 ──────────────────── 7测量压痕对角线 ───────────────────8九 光源调整 ────────────────────── 8更换灯泡 ──────────────────────9十 注意事项 ────────────────────── 9维氏硬度试件最小厚度—试验力—硬度关系 ───────10十一 附表 ──────────────────────── 11 维氏硬度计的示值重复性附表1───────────── 11 维氏硬度计的示值误差附表2────────────── 11 十二 附件（装箱单）────────────────────12选配附件 ──────────────────────122.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。

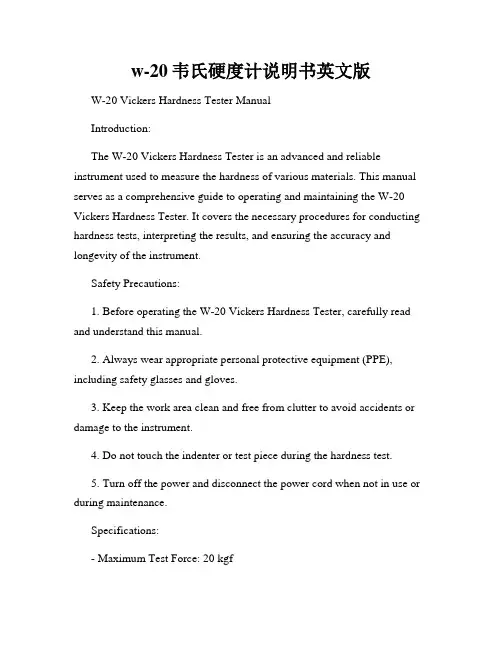

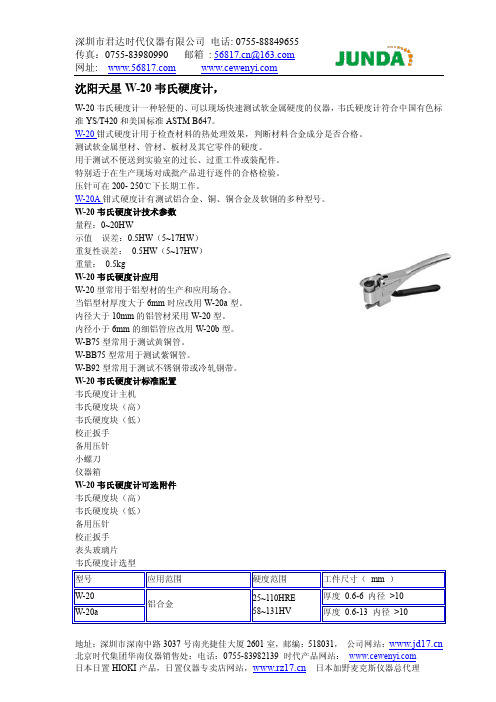

w-20韦氏硬度计说明书英文版W-20 Vickers Hardness Tester ManualIntroduction:The W-20 Vickers Hardness Tester is an advanced and reliable instrument used to measure the hardness of various materials. This manual serves as a comprehensive guide to operating and maintaining the W-20 Vickers Hardness Tester. It covers the necessary procedures for conducting hardness tests, interpreting the results, and ensuring the accuracy and longevity of the instrument.Safety Precautions:1. Before operating the W-20 Vickers Hardness Tester, carefully read and understand this manual.2. Always wear appropriate personal protective equipment (PPE), including safety glasses and gloves.3. Keep the work area clean and free from clutter to avoid accidents or damage to the instrument.4. Do not touch the indenter or test piece during the hardness test.5. Turn off the power and disconnect the power cord when not in use or during maintenance.Specifications:- Maximum Test Force: 20 kgf- Test Force Application Method: Automatic loading and unloading- Test Load Dwell Time: 0 - 60 seconds- Test Force Control: Closed-loop system- Test Force Accuracy: ±1%- Test Force Retention Time: 10 - 600 seconds- Indenter: Diamond Vickers- Magnification: 100x- Measuring Range: 8-2900 HV- Test Force Selection: Manual or automaticOperating Instructions:1. Power on the W-20 Vickers Hardness Tester and wait for the system to initialize.2. Select the desired test force and enter the value using the control panel.3. Clean the surface of the test piece and securely fix it onto the testing table.4. Position the indenter above the test piece, ensuring proper alignment.5. Initiate the loading cycle and wait for the test force to be applied.6. Once the dwell time is reached, the test force will be automatically removed.7. The hardness value will be displayed on the control panel, along with the measuring range.8. Record the hardness value and repeat the process for additional tests if necessary.Maintenance and Calibration:1. Regularly clean the indenter and test table with a lint-free cloth and a mild solvent.2. Inspect the indenter for any signs of wear or damage. Replace if necessary.3. Calibrate the W-20 Vickers Hardness Tester annually or as recommended by the manufacturer.4. Perform a calibration check using certified hardness test blocks.5. Follow the provided calibration procedure to ensure accurate hardness readings.6. Keep the instrument in a clean and dust-free environment when not in use.7. Never disassemble the W-20 Vickers Hardness Tester unless authorized by a qualified technician.Troubleshooting:Problem: Inaccurate hardness readings.Solution: Ensure proper calibration and follow the recommended testing procedures. Check the indenter for wear or damage.Problem: System malfunction or error messages.Solution: Restart the instrument and refer to the troubleshooting section of the manual. If the problem persists, contact technical support.Conclusion:The W-20 Vickers Hardness Tester is a reliable and precise instrument for measuring the hardness of materials. By following the instructions provided in this manual, users can effectively conduct hardness tests and maintain the accuracy and longevity of the instrument. For any technical issues or further assistance, please refer to the contact information provided in the manual.。
维氏硬度计作业指导书维氏硬度计作业指导书一．目的：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
二．范围：用于测量厂内冲压板材（铜板，不锈钢片，铁片等）之硬度。
三．权责：1．仪校人员负责操作指导书制定。
2．相关测试人员负责仪器保养与维护。
3．测试人员必须为接受过相关仪器操作培训合格之品保课人员。
四．硬度计实物图：五．操作流程：1.打开电源开关，显示屏亮，大约5秒左右自动进入主页面，此时会显示相关数值。
2.开机后的设置如与你的实验条件不符，请按[OK]键进入选择菜单设置所需实验条件，按[OK]键和上下方向键选择所需设置，确认按[OK]键，设置完成返回主页面按[START]即可。
3.将被测物品放置工作台，转动防护罩，根据需要选择20或40倍物镜处于被测物品位置，眼睛接近目镜观察，转动升降手轮调节上下，直至测试物品表面成像清晰，聚焦过程结束。
4.将防护罩逆时针转动，使压头处于被测物品位置，按[START]键开始加荷，同时屏幕下方滚动条开始填充，直到仪器发出嘟的声音，表示加/卸荷结束。
5.将防护罩顺时针转动，使物镜处于测试物品位置，从目镜观察压痕成像，调节升降手轮，直至压痕成像清晰为止。
转动目镜两边的鼓轮，使两条刻线内侧无限接近，按下[CLR]键，零位确定完成。
6.反向转动目镜两边鼓轮，两刻线逐渐分开，转动左鼓轮，使左刻线内侧与压痕左边缘相切。
转动右鼓轮，使右刻线内侧与压痕右边缘像切，按下按钮，D1测量完成。
7.将目镜转动90°，转动鼓轮，使下刻线内测与压痕下边的边缘相切，转动测量鼓轮，使上刻线内测与压痕上边缘相切，按下按钮，D2测量完成。
仪器自动计算硬度值并显示，本次测试完成。
六．注意事项：1.测试前需先用标准块校正仪器精度是否有偏差，确认OK方可执行测试。
2.不定期对压头实施清洁，可用脱脂棉或擦镜纸沾上酒精小心擦拭，保持压头干净。
3.保持工作台洁净，未使用时喷注防锈油，以免生锈影响测试精度，升降轴随时保持润滑状态。

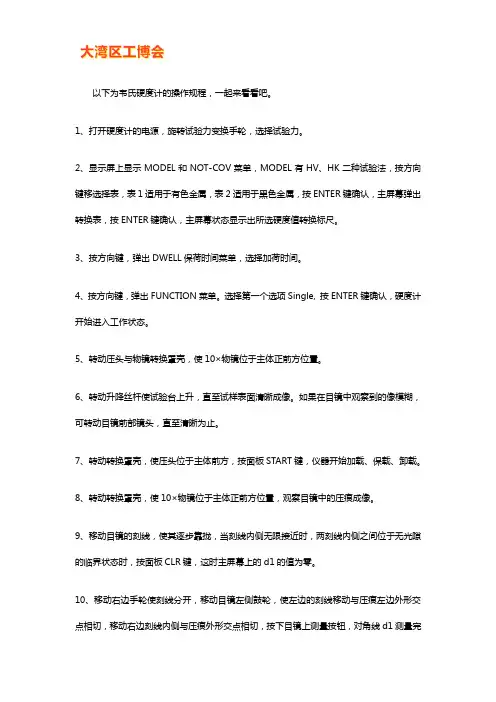

以下为韦氏硬度计的操作规程，一起来看看吧。
1、打开硬度计的电源，旋转试验力变换手轮，选择试验力。
2、显示屏上显示MODEL和NOT-COV菜单，MODEL有HV、HK二种试验法，按方向键移选择表，表1适用于有色金属，表2适用于黑色金属，按ENTER键确认，主屏幕弹出转换表，按ENTER键确认，主屏幕状态显示出所选硬度值转换标尺。
3、按方向键，弹出DWELL保荷时间菜单，选择加荷时间。
4、按方向键，弹出FUNCTION菜单。
选择第一个选项Single, 按ENTER键确认，硬度计开始进入工作状态。
5、转动压头与物镜转换罩壳，使10×物镜位于主体正前方位置。
6、转动升降丝杆使试验台上升，直至试样表面清晰成像。
如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。
7、转动转换罩壳，使压头位于主体前方，按面板START键，仪器开始加载、保载、卸载。
8、转动转换罩壳，使10×物镜位于主体正前方位置，观察目镜中的压痕成像。
9、移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间位于无光隙的临界状态时，按面板CLR键，这时主屏幕上的d1的值为零。
10、移动右边手轮使刻线分开，移动目镜左侧鼓轮，使左边的刻线移动与压痕左边外形交点相切，移动右边刻线内侧与压痕外形交点相切，按下目镜上测量按钮，对角线d1测量完成，目镜转动90度，测量对角线d2，按下测量按钮，主屏幕显示本次测量的值和所转换的的硬度值。
一次试验结束。
11、如果认为测量有误差，可重复上述程序再次测量。
扩展资料：韦氏硬度计结构：如图1所示，硬度计由以下三个主要部件组成：框架、手柄、压针组件。
压针组件包括压针、负荷弹簧、调节螺母、压针套筒、复位键、复位弹簧、表头等。
压下手柄时，压针组件作为一个整体移向砧座。
在压下手柄过程中，压针组件移向被测件，压针尖端首先与被测件接触。
继续压紧手柄，会使压针一部分刺入被测件，另一部分向后退入压针套筒内，并与负荷弹簧的弹力相作用。
维氏硬度计的使用方法维氏硬度计是一种常见的硬度测试仪器，广泛应用于材料科学、机械制造、金属加工等领域。
它能够通过对材料表面施加一定的压力，来评估材料的硬度。
下面将介绍维氏硬度计的使用方法。
1. 硬度计的结构维氏硬度计主要由压头、刚性支架、测量装置和读数装置组成。
压头是硬度计的核心部件，它通过旋转螺丝进行控制，使压头对试样施加恒定的压力。
刚性支架用于支撑压头和测量装置，保证测试的准确性。
测量装置包含刻度盘和指针，用于读取硬度值。
读数装置用于记录和显示测试结果。
2. 测试前的准备在使用维氏硬度计进行测试之前，首先需要对硬度计进行校准。
校准的目的是保证硬度计的准确性和可靠性。
校准通常包括对硬度计的压力和刻度进行检查和调整。
3. 测试样品的准备选择合适的测试样品，并进行必要的加工和处理。
测试样品的形状和尺寸应符合规定的标准。
对于不规则形状的样品，需要进行适当的加工，以保证测试的准确性和可靠性。
4. 进行测试将测试样品放置在硬度计的工作台上，确保样品与硬度计的压头保持良好的接触。
通过旋转螺丝，使压头施加恒定的压力在样品表面上。
压力的大小应根据测试要求进行调整。
在压力作用下，指针将偏转，指示出相应的硬度值。
5. 读取和记录测试结果通过刻度盘和指针，读取硬度计上显示的硬度值。
根据测试要求，可以进行多次测试，取平均值作为最终的测试结果。
同时，应及时记录测试过程中的相关信息，如测试时间、测试位置等。
6. 结束测试测试完成后，应及时清理硬度计和测试样品。
清理硬度计时，应注意避免对硬度计造成损坏。
清理样品时，可以使用适当的方法，如清洗、抛光等。
维氏硬度计的使用方法相对简单，但在实际操作中需要注意以下几点：- 在测试时，要确保样品与硬度计的压头保持良好的接触，避免产生误差。
- 测试时要保持稳定的测试环境，避免外界因素对测试结果的影响。
- 在读取硬度值时，要准确把握指针的位置，避免读数错误。
- 在测试不同材料的硬度时，应根据实际情况选择合适的测试参数和方法。
硬度计使用方法说明书一、引言硬度计是一种用于测量材料硬度的仪器设备。
硬度是材料抵抗外力侵入的能力，通常用于评估材料的强度和耐磨性。
本说明书旨在详细介绍硬度计的使用方法，帮助用户正确操作和获取准确的硬度测试结果。
二、产品规格硬度计型号：最大测试范围：分辨率：测试方法：供电要求：外观尺寸：重量：三、准备工作1. 检查硬度计的外观，确保没有损坏或错位的部件。
2. 使用压缩空气吹扫硬度计，清除可能影响测试结果的灰尘和杂质。
3. 校准硬度计，如果需要，根据产品说明书进行校准或联系厂家进行校准。
四、操作步骤1. 打开硬度计电源，确保设备处于工作状态。
2. 将待测材料放置在硬度计测试台上，确保材料表面与测试台平行。
3. 调整硬度计压头，使其与待测材料表面接触。
4. 使用硬度计的操作按钮或软件界面选择适当的测试方法和参数。
5. 在硬度计显示屏上读取测试结果，并记录。
五、注意事项1. 确保测试环境的稳定性，避免温度、湿度等因素对测试结果的影响。
2. 遵循产品说明书或厂家提供的测试方法和参数，以获得准确可靠的测试结果。
3. 在测试过程中，避免使用过大的力量，以免损坏硬度计或测试样品。
4. 定期清洁硬度计，保持设备的正常运行并延长使用寿命。
5. 若遇到测试结果异常或操作困难的情况，请及时咨询厂家或技术支持人员。
六、维护保养1. 使用软布轻轻擦拭硬度计外壳，避免使用化学溶剂或磨砂布。
2. 定期检查和更换硬度计压头，避免因磨损而导致测试结果不准确。
3. 遵循产品说明书或厂家提供的保养方法，定期进行设备维护，保证其性能和精度。
七、故障排除如遇到以下情况，请联系厂家或技术支持人员进行故障排查和修复：1. 硬度计无法正常开机或关闭。
2. 测试结果异常或显示不准确。
3. 硬度计操作按钮或软件界面失灵。
4. 其他异常情况或故障。
八、总结本说明书详细介绍了硬度计的使用方法，包括准备工作、操作步骤、注意事项、维护保养和故障排除等内容。

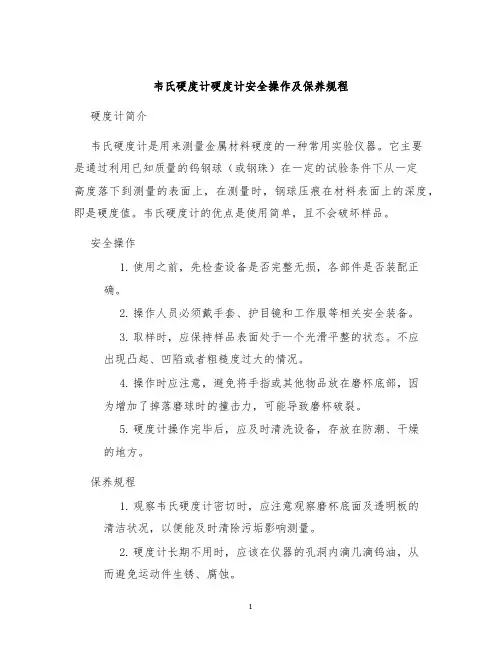

韦氏硬度计硬度计安全操作及保养规程
硬度计简介
韦氏硬度计是用来测量金属材料硬度的一种常用实验仪器。
它主要
是通过利用已知质量的钨钢球（或钢珠）在一定的试验条件下从一定
高度落下到测量的表面上，在测量时，钢球压痕在材料表面上的深度，即是硬度值。
韦氏硬度计的优点是使用简单，且不会破坏样品。
安全操作
1.使用之前，先检查设备是否完整无损，各部件是否装配正
确。
2.操作人员必须戴手套、护目镜和工作服等相关安全装备。
3.取样时，应保持样品表面处于一个光滑平整的状态。
不应
出现凸起、凹陷或者粗糙度过大的情况。
4.操作时应注意，避免将手指或其他物品放在磨杯底部，因
为增加了掉落磨球时的撞击力，可能导致磨杯破裂。
5.硬度计操作完毕后，应及时清洗设备，存放在防潮、干燥
的地方。
保养规程
1.观察韦氏硬度计密切时，应注意观察磨杯底面及透明板的
清洁状况，以便能及时清除污垢影响测量。
2.硬度计长期不用时，应该在仪器的孔洞内滴几滴钨油，从
而避免运动件生锈、腐蚀。
3.硬度计使用期满或需要校准时，建议将设备送到专业维修
机构进行校验和维修保养，确保韦氏硬度计的测量准确性。
4.在使用过程中不要随意拆卸设备，以免损坏检测仪器。
总结
韦氏硬度计是金属材料硬度检测的重要工具，在使用过程中，需要严格遵守安全操作规程，防止出现意外情况的发生。
同时，还需要进行定期的设备保养和维修，以保证仪器的精度和使用寿命。
