金属夏比缺口试验方法

标准化ASTM金属材料夏比V型缺口 冲击试验方法介绍王　滨(上海材料研究所,上海200437)摘　要:介绍了ASTM金属材料夏比V型缺口冲击试验方法,并与相应的国家标准GB/T229 -1994进行了比较。

关键词:ASTM;冲击试验;标准中图分类号:T265 文献标识码:B 文章编号:100124012(2004)0720367205BRIEFINTRODUCTIONTOSTANDARDFORNOTCHEDBARIMPACTTESTINGOFASTMWANGBin(ShanghaiResearchInstituteofMaterials,Shan ghai200437,China)Abstract:Basic principleandcontentinstandardASTME23202“StandardTestMethodsforNotchedBarIm pact testin gofMetallicMaterials”andASTMA370-03a“StandardTestMethodsandDefinitionsforMechanicalTestin gof SteelProducts”weredescribedinthis paper.VarioustestmethodsbetweenASTMstandardandGB/T229-1994were compared.Ke ywords:ASTM;Im pacttestin g;Standard 夏比V型缺口冲击试验是评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。

我国现行的国家标准GB/T229-1994《金属材料夏比缺口冲击试验方法》(等效采用ISO148∶1983),对夏比V 型缺口冲击试验的适用范围、引用标准、试验原理、术语及定义、试样、试验设备及仪器、试验、试验结果处理及试验报告等进行了详细的叙述,但该标准从所规定的试验机参数到操作程序都与美国ASTM 标准有不少差异。

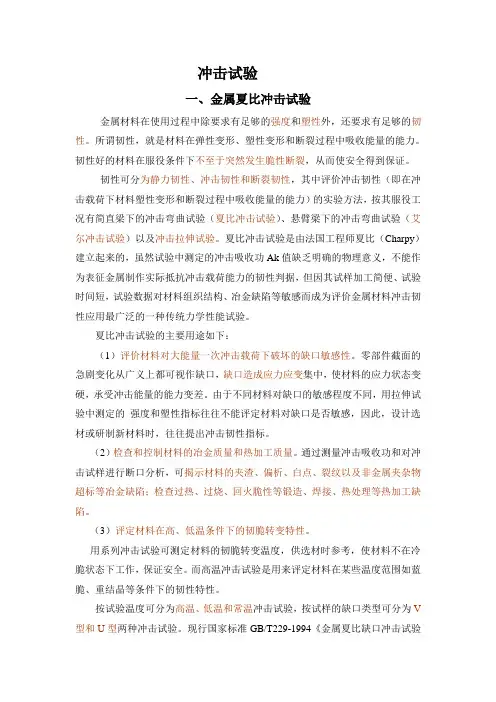

冲击试验一、金属夏比冲击试验金属材料在使用过程中除要求有足够的强度和塑性外，还要求有足够的韧性。

所谓韧性，就是材料在弹性变形、塑性变形和断裂过程中吸收能量的能力。

韧性好的材料在服役条件下不至于突然发生脆性断裂，从而使安全得到保证。

韧性可分为静力韧性、冲击韧性和断裂韧性，其中评价冲击韧性（即在冲击载荷下材料塑性变形和断裂过程中吸收能量的能力）的实验方法，按其服役工况有简直梁下的冲击弯曲试验（夏比冲击试验）、悬臂梁下的冲击弯曲试验（艾尔冲击试验）以及冲击拉伸试验。

夏比冲击试验是由法国工程师夏比（Charpy）建立起来的，虽然试验中测定的冲击吸收功Ak值缺乏明确的物理意义，不能作为表征金属制作实际抵抗冲击载荷能力的韧性判据，但因其试样加工简便、试验时间短，试验数据对材料组织结构、冶金缺陷等敏感而成为评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。

夏比冲击试验的主要用途如下：（1）评价材料对大能量一次冲击载荷下破坏的缺口敏感性。

零部件截面的急剧变化从广义上都可视作缺口，缺口造成应力应变集中，使材料的应力状态变硬，承受冲击能量的能力变差。

由于不同材料对缺口的敏感程度不同，用拉伸试验中测定的强度和塑性指标往往不能评定材料对缺口是否敏感，因此，设计选材或研制新材料时，往往提出冲击韧性指标。

（2）检查和控制材料的冶金质量和热加工质量。

通过测量冲击吸收功和对冲击试样进行断口分析，可揭示材料的夹渣、偏析、白点、裂纹以及非金属夹杂物超标等冶金缺陷；检查过热、过烧、回火脆性等锻造、焊接、热处理等热加工缺陷。

（3）评定材料在高、低温条件下的韧脆转变特性。

用系列冲击试验可测定材料的韧脆转变温度，供选材时参考，使材料不在冷脆状态下工作，保证安全。

而高温冲击试验是用来评定材料在某些温度范围如蓝脆、重结晶等条件下的韧性特性。

按试验温度可分为高温、低温和常温冲击试验，按试样的缺口类型可分为V 型和U型两种冲击试验。

现行国家标准GB/T229-1994《金属夏比缺口冲击试验方法》将以上所涉及的试验方法统一合并在意个标准内，更加便于执行。

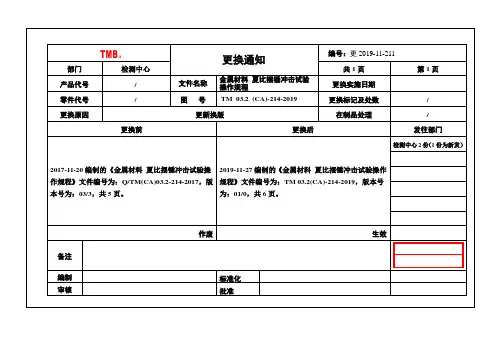

更换通知编号：更2019-11-211部门检测中心共1页第1页产品代号/ 文件名称金属材料夏比摆锤冲击试验操作规程更换实施日期零件代号/ 图号TM 03.2 (CA)-214-2019更换标记及处数/更换原因更新换版在制品处理/ 更换前更换后发往部门2017-11-20编制的《金属材料夏比摆锤冲击试验操作规程》文件编号为：Q/TM(CA)03.2-214-2017，版本号为：03/3，共5页。

2019-11-27编制的《金属材料夏比摆锤冲击试验操作规程》文件编号为：TM 03.2(CA)-214-2019，版本号为：01/0，共6页。

检测中心2份（1份为新发）作废生效备注编制标准化审核批准TMTM 03.2(CA)-214-2019版本/修订状态：01/0金属材料夏比摆锤冲击试验操作规程编制：审核：批准：2019-11-27发布 2019-11-29实施金属材料夏比摆锤冲击试验操作规程1 适用范围本规程适用于金属材料夏比V型缺口和U型缺口试样的冲击试验。

2 引用标准GB/T 229-2007 《金属材料夏比摆锤冲击试验方法》GB/T 2975-2018 《钢及钢产品力学性能试验取样位置及试样制备》GB/T 8170-2008 《数值修约规则与极限数值的表示方法和判定》ISO 148-1：2016 Metallic materials — Charpy pendulum impact test — Part 1：Test methodISO 148-2：2016 Metallic materials — Charpy pendulum impact test — Part 2：Verification of testing machines ASTM E23 -18 Standard Test Methods for Notched Bar Impact Testing of Metallic Materials3 定义和符号3.1 吸收能量K由指针或其他指示装置示出的能量值。

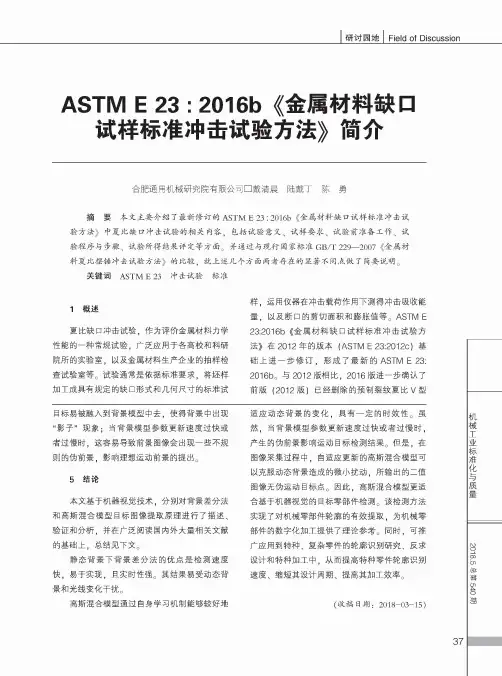

ASTM E 23 : 2016b《金属材料缺口 试样标准冲击试验方法"简介合肥通用机械研究院有限公司□戴清晨陆戴丁陈勇摘要本文主要介绍了最新修订的A S T M E 23 :2016b《金属材料缺口试样标准冲击试验方法》中夏比缺口冲击试验的相关内容，包括试验意义、试样要求、试验前准备工作、试 验程序与步骤、试验所得结果评定等方面。

并通过与现行国家标准G B/T229—2007《金属材 料夏比摆锤冲击试验方法》的比较，就上述几个方面两者存在的显著不同点做了简要说明。

关键词A S T M E23冲击试验标准1概述夏比缺口冲击试验，作为评价金属材料力学性能的一种常规试验，广泛应用于各高校和科研院所的实验室，以及金属材料生产企业的抽样检查试验室等。

试验通常是依据标准要求，将坯样 加工成具有规定的缺口形式和几何尺寸的标准试样，运用仪器在冲击载荷作用下测得冲击吸收能量，以及断口的剪切面积和膨胀值等。

A S T M E 23:2016b《金属材料缺口试样标准冲击试验方法》在2012年的版本（A S T M E 23:2012c)基 础上进一步修订，形成了最新的A S T M E 23: 2016b。

与2012版相比，2016版进一步确认了 前版（2012版）已经删除的预制裂纹夏比V型目标易被融入到背景模型中去，使得背景中出现“影子”现象；新速度过快或者过慢时，这容易导致前景图像会出现一些不规则的伪前景，影响理想运动前景的提出。

5结论本文基于机器视觉技术，分别对背景差分法和高斯混合模型目标图像提取原理进行了描述、验证和分析，并在广泛阅读国内外大量相关文献的基础上，总结见下文。

下 的 是检测，于实 ，实 性 。

景和光线变化干扰。

高斯混合模型通过自身学习机制能够较好地适应动态背景的变化，具有一定的时效性。

虽然，新速度过快或者过慢时，产生的伪前景影响运动目标检测结果。

但是，在图像采集过程中，自适应更新的高 可以克服动态背景造成的微小扰动，所输出的二值图像无伪运动目标点。

夏比v型缺口冲击试验标准
夏比V型缺口冲击试验标准
一、目的和适用范围
本标准规定了金属材料夏比V型缺口冲击试验的试验方法、操作步骤、结果评定及试验报告等要求。

本标准适用于金属材料夏比V型缺口冲击试验，用于评定金属材料抵抗冲击性能的优劣，适用于各种金属材料的测定。

二、试验原理
夏比V型缺口冲击试验是基于将试样在V型缺口处进行冲击，测量冲击功及吸收能量值，以此评价金属材料的冲击韧性。

试验过程中，试样受到一次或多次冲击，然后测量其缺口处的断裂韧性。

三、试验步骤
准备试样：根据相关规定选取适当规格的试样，并制备V型缺口。

确保试样的尺寸、形状、加工精度和缺口深度符合标准要求。

安装试样：将试样夹持在冲击试验机上，确保试样的缺口部分对准冲击摆锤的冲头。

调整试验参数：根据试样的材质、规格和试验要求，设置合适的冲击能量、摆锤预扬角、冲头直径等参数。

开始试验：释放摆锤，使摆锤冲击试样缺口，记录冲击功及吸收能量值。

数据处理：根据试验数据计算冲击韧性值，并按照标准要求对结果进行评定。

试验报告：整理试验数据和结果，编写试验报告，并给出结论。

四、结果评定
根据试验数据计算出试样的冲击功、吸收能量值及冲击韧性值。

将所得结果与相关标准或规范进行比较，以评价金属材料的冲击韧性性能。

若试验结果满足要求，则认为该金属材料具有较好的冲击韧性性能。

五、注意事项
在进行夏比V型缺口冲击试验时，应遵循安全操作规程，确保试验过程中人员和设备的安全。

在试验前应对试样进行检查，确保其符合标准要求，并确保缺口加工精度。

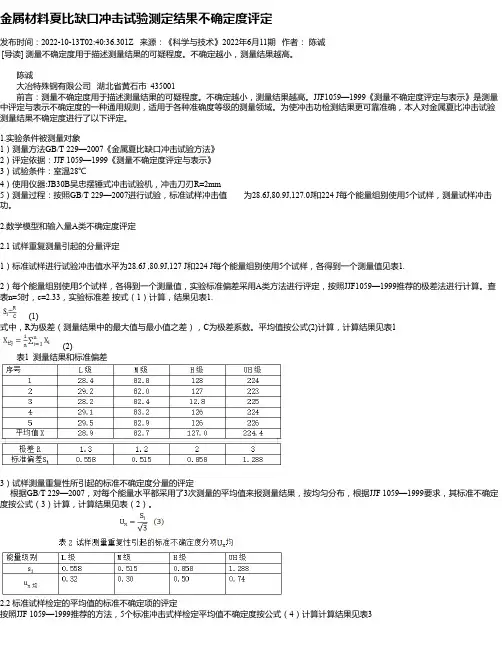

金属材料夏比缺口冲击试验测定结果不确定度评定发布时间：2022-10-13T02:40:36.301Z 来源：《科学与技术》2022年6月11期作者：陈诚[导读] 测量不确定度用于描述测量结果的可疑程度。

不确定越小，测量结果越高。

陈诚大冶特殊钢有限公司湖北省黄石市 435001前言：测量不确定度用于描述测量结果的可疑程度。

不确定越小，测量结果越高。

JJF1059—1999《测量不确定度评定与表示》是测量中评定与表示不确定度的一种通用规则，适用于各种准确度等级的测量领域。

为使冲击功检测结果更可靠准确，本人对金属夏比冲击试验测量结果不确定度进行了以下评定。

1.实验条件被测量对象1）测量方法GB/T 229—2007《金属夏比缺口冲击试验方法》2）评定依据：JJF 1059—1999《测量不确定度评定与表示》3）试验条件：室温28℃4）使用仪器:JB30B吴忠摆锤式冲击试验机，冲击刀刃R=2mm5）测量过程：按照GB/T 229—2007进行试验，标准试样冲击值为28.6J,80.9J,127.0J和224 J每个能量组别使用5个试样，测量试样冲击功。

2.数学模型和输入量A类不确定度评定2.1 试样重复测量引起的分量评定1）标准试样进行试验冲击值水平为28.6J ,80.9J,127 J和224 J每个能量组别使用5个试样，各得到一个测量值见表1.2）每个能量组别使用5个试样，各得到一个测量值，实验标准偏差采用A类方法进行评定，按照JJF1059—1999推荐的极差法进行计算。

查表n=5时，c=2.33，实验标准差按式（1）计算，结果见表1.(1)式中，R为极差（测量结果中的最大值与最小值之差），C为极差系数。

平均值按公式(2)计算，计算结果见表1(2)表1 测量结果和标准偏差3）试样测量重复性所引起的标准不确定度分量的评定根据GB/T 229—2007，对每个能量水平都采用了3次测量的平均值来报测量结果，按均匀分布，根据JJF 1059—1999要求，其标准不确定度按公式（3）计算，计算结果见表（2）。

ASTM E 23：2016b《金属材料缺口试样标准冲击试验方法》简介戴清晨;陆戴丁;陈勇【摘要】本文主要介绍了最新修订的ASTM E 23:2016b《金属材料缺口试样标准冲击试验方法》中夏比缺口冲击试验的相关内容,包括试验意义、试样要求、试验前准备工作、试验程序与步骤、试验所得结果评定等方面.并通过与现行国家标准GB/T 229—2007《金属材料夏比摆锤冲击试验方法》的比较,就上述几个方面两者存在的显著不同点做了简要说明.【期刊名称】《机械工业标准化与质量》【年(卷),期】2018(000)005【总页数】6页(P37-42)【关键词】ASTME23;冲击试验;标准【作者】戴清晨;陆戴丁;陈勇【作者单位】合肥通用机械研究院有限公司;合肥通用机械研究院有限公司;合肥通用机械研究院有限公司【正文语种】中文1 概述夏比缺口冲击试验，作为评价金属材料力学性能的一种常规试验，广泛应用于各高校和科研院所的实验室，以及金属材料生产企业的抽样检查试验室等。

试验通常是依据标准要求，将坯样加工成具有规定的缺口形式和几何尺寸的标准试样，运用仪器在冲击载荷作用下测得冲击吸收能量，以及断口的剪切面积和膨胀值等。

ASTM E 23:2016b《金属材料缺口试样标准冲击试验方法》在2012年的版本（ASTM E 23:2012c）基础上进一步修订，形成了最新的ASTM E 23:2016b。

与2012版相比，2016版进一步确认了前版（2012版）已经删除的预制裂纹夏比V型缺口试样和试样的取样方法；同时对部分章节的图表进行了重绘和整理，对部分条款的文字叙述进行了修正和统一。

ASTM E 23:2016b是美国材料与试验协会制定的金属材料缺口试样冲击试验的标准方法，该标准正文部分主要包括适用范围、引用标准、试验原理、试样制备、试验装置、试验步骤、试验结果处理、试验报告编写等内容；附录分为强制性和非强制性两部分，前者包括试验机的一般性要求、试验机校准、辅助冲击试验形状、剪切断面率测定等内容；后者包括缺口试样冲击试验意义、摆锤中心测量方法和小尺寸夏比试样试验说明等内容。

夏比冲击试验V型缺口和U型缺口的区别冲击试样中的缺口形式有两种，即夏比V形缺口和夏比U形缺口试样，所测得的冲击吸收功分别用Akv和Aku表示。

冲击试样的取样方式也有两种，即横向取样和纵向取样（与钢板轧制方向垂直为横向，平行为纵向）。

冲击试样的规格尺寸有三种，即标准试样为55×10×10，小试样为55×10×7.5或55×10×5，冲击试样的规格尺寸主要根据材料厚度可能制得的最大尺寸规格确定。

目前我国国内用于容器设计制造的法规和标准均规定以夏比V形缺口、横向取样方式为主。

冲击试样的缺口形式对冲击韧性影响非常大，夏比V形缺口比夏比U形缺口更为尖锐，更能反应材料的缺口和内部缺陷对动态载荷的敏感性。

对于U形试样，进行冲击试验时，其冲击功大部分消耗于裂纹的形成，而对V 形缺口试样，其冲击功大部分消耗于裂纹的扩展。

U形缺口测得的冲击韧性与V 形缺口测得的冲击韧性之间不存在对应的换算关系。

冲击试样的取样方向规定为“横向取样”，主要考虑在钢锭浇注时，会形成偏析及含有杂质，在轧制钢板的过程中，这些不均匀部分和杂质会顺着金属延伸方向形成纤维状组织，从而使钢板平行于轧制方向的力学性能高于垂直方向的力学性能。

我国标准规定的冲击试样取样方向与美国ASME的规定是不一致的，美国ASME标准规定的冲击试样取样方向为“纵向取样”，故对在国内使用的国外进口材料用于国内的容器制造时，应注意冲击试样的取样方向应规定为“横向取样”。

目前，我国金属材料冲击试验方法标准为GB/T229-2007《金属夏比缺口冲击试验方法》。

吸收功的单位是J，而冲击韧性的单位是J/cm2，也就是吸收功除以0.8就是冲击值，一般笼统提冲击值不具体，要看其单位便知，是V还是U 缺口要看用户的要求，其冲击值是不同的。

提高冲击值的办法是比较复杂的，V 型冲击的槽深是2mm，冲击试样的尺寸为10×10×55mm，所以V型槽下面的横截面积为（10-2）mmX10mm=0.8cm2，冲击韧性=冲击值/截面积=J/cm2。

ISO 148-1-2010金属材料夏比摆锤冲击试验第1部分：试验方法1 范围本标准规定了测定金属材料在夏比冲击试验中吸收能量的方法（V型和U型缺口试样）。

本标准不包括仪器化冲击试验方法，这部分内容在ISO 14556中规定。

2术语和定义下列术语和定义适用于本标准。

2.1 能量2.1.1初始势能（势能）K p冲击试验中，摆锤势能释放前的势能与冲击试验时其势能的差值，为试验机直接测定的值。

2.1.2 吸收能量K对摩擦校正后，摆锤冲击试验仪破坏试样所需要的能量。

注：用字母V和U表示缺口几何形状，即KV或KU。

用下标数字2或8表示摆锤刀刃半径，例如KV2。

2.2试样根据试样在试验机支座上的试验位置，使用下列的术语（见图1）：2.2.1高度h开缺口面与其相对面之间的距离。

2.2.2宽度w与缺口轴线平行且垂直于高度方向的尺寸。

2.2.3 长度l与缺口方向垂直的最大尺寸。

3 符号和缩略语本标准使用的符号见表1和表2及图2。

表1 符号、名称及单位4 原理将规定几何形状的缺口试样置于试验机两支座之间，缺口背向打击面放置，使用第5、6和7章的条件，用摆锤一次打断试样，测定试样的吸收能量。

由于大多数材料冲击值随温度变化，因此试验应在规定温度下进行。

当不在室温下试验时，试样必须在规定条件下加热或冷却，以保持规定的温度。

5试样5.1 一般要求标准尺寸冲击试样长度为55 mm，横截面为10 mm×10 mm方形截面。

在试样长度中间有V型或U型缺口，分别见5.2.1和5.2.2规定。

如试料不够制备标准尺寸试样，可使用宽度7.5 mm、5 mm或2.5 mm的小尺寸试样（见图2和表2）。

注：对于低能量的冲击试验，因为摆锤要吸收额外能量，因此垫片的使用非常重要。

对于高能量的冲击试验并不十分重要。

应在支座上放置适当厚度的垫片，以使试样打击中心的高度为5 mm（相当于宽度10 mm标准试样打击中心的高度）。

试样表而粗糙度Ra应优于5 μm，端部除外。

冲击试验一、金属夏比冲击试验金属材料在使用过程中除要求有足够的强度和塑性外，还要求有足够的韧性。

所谓韧性，就是材料在弹性变形、塑性变形和断裂过程中吸收能量的能力。

韧性好的材料在服役条件下不至于突然发生脆性断裂，从而使安全得到保证。

韧性可分为静力韧性、冲击韧性和断裂韧性，其中评价冲击韧性（即在冲击载荷下材料塑性变形和断裂过程中吸收能量的能力）的实验方法，按其服役工况有简直梁下的冲击弯曲试验（更比冲击试验）、悬臂梁下的冲击弯曲试验（艾尔冲击试验）以及冲击拉伸试验。

夏比冲击试验是由法国工程师夏比（Charpy）建立起来的，虽然试验中测定的冲击吸收功Ak值缺乏明确的物理意义，不能作为表征金属制作实际抵抗冲击载荷能力的韧性判据，但因其试样加工简便、试验时间短，试验数据对材料组织结构、冶金缺陷等敏感而成为评价金属材料冲击韧性应用最广泛的一种传统力学性能试验。

更比冲击试验的主要用途如下：（1）评价材料对大能量一次冲击载荷下破坏的缺口敏感性。

零部件截面的急剧变化从广义上都可视作缺口，缺口造成应力应变集中，使材料的应力状态变硬，承受冲击能量的能力变差。

由于不同材料对缺口的敏感程度不同，用拉伸试验中测定的强度和塑性指标往往不能评定材料对缺口是否敏感，因此，设计选材或研制新材料时，往往提出冲击韧性指标。

（2）检查和控制材料的冶金质量和热加工质量。

通过测量冲击吸收功和对冲击试样进行断口分析，可揭示材料的夹渣、偏析、白点、裂纹以及非金属夹杂物超标等冶金缺陷；检查过热、过烧、回火脆性等锻造、焊接、热处理等热加工缺陷。

（3）评定材料在高、低温条件下的韧脆转变特性。

用系列冲击试验可测定材料的韧脆转变温度，供选材时参考，使材料不在冷脆状态下工作，保证安全。

而高温冲击试验是用来评定材料在某些温度范围如蓝脆、重结晶等条件下的韧性特性。

按试验温度可分为高温、低温和常温冲击试验，按试样的缺口类型可分为V型和U型两种冲击试验。

现行国家标准GB/T229-1994《金属夏比缺口冲击试验方法》将以上所涉及的试验方法统一合并在意个标准内，更加便于执行。

ISO 148-1-2010金属材料夏比摆锤冲击试验第1部分：试验方法1 范围本标准规定了测定金属材料在夏比冲击试验中吸收能量的方法（V型和U型缺口试样）。

本标准不包括仪器化冲击试验方法，这部分内容在ISO 14556中规定。

2术语和定义下列术语和定义适用于本标准。

2.1 能量2.1.1初始势能（势能）K p冲击试验中，摆锤势能释放前的势能与冲击试验时其势能的差值，为试验机直接测定的值。

2.1.2 吸收能量K对摩擦校正后，摆锤冲击试验仪破坏试样所需要的能量。

注：用字母V和U表示缺口几何形状，即KV或KU。

用下标数字2或8表示摆锤刀刃半径，例如KV2。

2.2试样根据试样在试验机支座上的试验位置，使用下列的术语（见图1）：2.2.1高度h开缺口面与其相对面之间的距离。

2.2.2宽度w与缺口轴线平行且垂直于高度方向的尺寸。

2.2.3 长度l与缺口方向垂直的最大尺寸。

3 符号和缩略语本标准使用的符号见表1和表2及图2。

表1 符号、名称及单位4 原理将规定几何形状的缺口试样置于试验机两支座之间，缺口背向打击面放置，使用第5、6和7章的条件，用摆锤一次打断试样，测定试样的吸收能量。

由于大多数材料冲击值随温度变化，因此试验应在规定温度下进行。

当不在室温下试验时，试样必须在规定条件下加热或冷却，以保持规定的温度。

5试样5.1 一般要求标准尺寸冲击试样长度为55 mm，横截面为10 mm×10 mm方形截面。

在试样长度中间有V型或U型缺口，分别见5.2.1和5.2.2规定。

如试料不够制备标准尺寸试样，可使用宽度7.5 mm、5 mm或2.5 mm的小尺寸试样（见图2和表2）。

注：对于低能量的冲击试验，因为摆锤要吸收额外能量，因此垫片的使用非常重要。

对于高能量的冲击试验并不十分重要。

应在支座上放置适当厚度的垫片，以使试样打击中心的高度为5 mm（相当于宽度10 mm标准试样打击中心的高度）。

试样表而粗糙度Ra应优于5 μm，端部除外。

金属物理性能试验方法GB/T351//1995金属材料电阻系数测量方法GB/T1479//1984金属粉末松装密度的测定第1部分漏斗法GB/T1480//1995金属粉末粒度组成的测定干筛分法GB/T1481//1998金属粉末（不包括硬质合金粉末）在单轴压制中压缩性的测定GB/T1482//1984金属粉末流动性的测定标准漏斗法（霍尔流速计）GB/T2105//1991金属材料杨氏模量、切变模量及泊松比测量方法（动力学法）GB/T2522//1988电工钢片（带）层间电阻、涂层附着性、叠装系数测试方法GB/T2523//1990冷轧薄钢板（带）表面粗糙度测量方法GB/T3651//1983金属高温导热系数测量方法GB/T3655//2000用爱泼斯坦方圈测量电工钢片（带）磁性能的方法GB/T3656//1983电工用纯铁磁性能测量方法GB/T3657//1983软磁合金直流磁性能测量方法GB/T3658//1990软磁合金交流磁性能测量方法GB/T4067//1999金属材料电阻温度特征参数的测定GB/T4339//1999金属材料热膨胀特征参数的测定GB/T5026//1985软磁合金振幅磁导率测量方法GB/T5158.4//2001金属粉末总氧含量的测定还原－提取法GB/T5225//1985金属材料定量相分析X射线衍射K值法GB/T5778//1986膨胀合金气密性试验方法GB/T5985//1986热双金属弯曲常数测量方法GB/T5986//2000热双金属弹性模量试验方法GB/T5987//1986热双金属温曲率试验方法GB/T6524//1986金属粉末粒度分布的测定光透法……第二篇金属力学性能试验方法GB/T228//2002金属材料室温拉伸试验方法GB/T229//1994金属夏比缺口冲击试验方法GB/T230//1991金属洛氏硬度试验方法GB/T231//1984金属布氏硬度试验方法GB/T1172//1999黑色金属硬度及强度换算值GB/T1818//1994金属表面洛氏硬度试验方法GB/T2038//1991金属材料延性断裂韧度Ｊ－－ＩＣ－试验方法GB/T2039//1997金属拉伸蠕变及持久试验方法GB/T2107//1980金属高温旋转弯曲疲劳试验方法GB/T3075//1982金属轴向疲劳试验方法GB/T3808//2002摆锤式冲击试验方法GB/T4157//1984金属抗硫化物应力腐蚀开裂恒负荷拉伸试验方法GB/T4158//1984金属艾氏冲击试验方法GB/T4160//1984的应变时效敏感性试验方法（夏比冲击法）GB/T4161//1984金属材料平面应变断裂韧度Ｋ－－ＩＣ－试验方法GB/T4337//1984金属旋转弯曲疲劳试验方法GB/T4338//1995金属材料高温拉伸试验GB/T6398//2000金属材料疲劳裂纹扩展速率试验方法GB/T6400//1986金属丝材和铆钉的高温剪切试验方法GB/T6803//1986铁素体钢的无塑性转变温度落锤试验方法GB/T7314//1987金属压缩试验方法GB/T7733//1987金属旋转弯曲腐蚀疲劳试验方法GB/T8358//1987钢丝绳破断拉伸试验方法GB/T8363//1987铁素体钢落锤撕裂试验方法GB/T8640//1988金属热喷涂层表面洛氏硬度试验方法GB/T8641//1988热喷涂层抗拉强度的测定GB/T8642//1988热喷涂层结合强度的测定GB/T10120//1996金属应力松弛试验方法GB/T10128//1988金属室温扭转试验方法......第三篇金属工艺性能试验方法GB/T232//1999金属材料弯曲试验方法GB/T233//2000金属材料顶锻试验方法GB/T235//1999金属材料等于或小于3mm薄板和薄带反复弯曲试验方法GB/T238//1984金属线材反复弯曲试验方法GB/T239//1999金属线材扭转试验方法GB/T241//1990金属管液压试验方法GB/T242//1997金属管扩口试验方法GB/T244//1997金属管弯曲试验方法GB/T245//1997金属管卷边试验方法GB/T246//1997金属管压扁试验方法GB/T2976//1988金属线材缠绕试验方法GB/T4156//1984金属杯突试验方法（厚度0.2~2mm）GB/T17104//1997金属管管环拉伸试验方法GB/T5001//1993薄板双层咬合弯曲试验方法GB/T5126//1993钢筋平面反向弯曲试验方法附录现行标准与被代替标准对照表第四篇金属腐蚀及防护试验方法GB/T1838//1995镀锡钢析（带）镀锡量试验方法GB/T1839//1993钢铁产品镀锌层质量试验方法GB/T2972//1991镀锌钢丝锌层硫酸铜试验方法GB/T2973//1991镀锌钢丝锌层重量试验方法GB/T4157//1984金属抗硫化物应力腐蚀开裂恒负荷拉伸试验方法GB/T4334.1//2000不锈钢10%草酸浸蚀试验方法GB/T4334.2//2000不锈钢硫酸－硫酸铁腐蚀试验方法GB/T4334.3//2000不锈钢65%硝酸腐蚀试验方法GB/T4334.4//2000不锈钢硝酸－氢氟酸腐蚀试验方法GB/T4334.5//2000不锈钢硫酸－硫酸铜腐蚀试验方法GB/T4334.6//2000不锈钢5%硫酸腐蚀试验方法GB/T5776//1986金属材料在表面少不中常规暴露腐蚀试验方法GB/T8650//1988管线钢抗阶梯型破裂试验方法GB/T10123//2001金属和合金的腐蚀基本术语和定义GB/T10124//1988金属材料实验室均匀腐蚀全浸试验方法GB/T10125//1997人造气氛腐蚀试验盐雾试验GB/T10126//1988铁－铬－镍合金在高温水中应力腐蚀试验方法GB/T10127//1988不锈钢三氯化铁缝隙腐蚀试验方法GB/T13303//1991钢的抗氧化性能测定方法GB/T13448//1992彩色涂层钢板及钢带试验方法GB/T13912//1992金属覆盖层钢铁制品热镀锌层技术要求GB/T14165//1993黑色金属室外大气暴露试验方法……第五篇金属无损检验方法GB/T1786//1990锻制圆饼超声波检查方法GB/T2970//1991中厚钢板超声波检验方法GB/T4162//1991锻轧钢棒超声波检验方法GB/T5616//1985常规无损探伤应用导则GB/T5777//1996无缝钢管超声波探伤检验方法GB/T6402//1991钢锻件超声波检验方法GB/T7734//1987复合钢板超声波探伤方法GB/T7735//1995钢管涡流探伤检验方法GB/T7736//2001钢的低倍组织及缺陷超声波检验法GB/T8361//2001冷拉圆钢表面超声波探伤方法GB/T8651//1988金属板材超声波检验方法GB/T8652//1988变形高强度钢超声波检验方法GB/T10121//1988钢材塔形发纹磁粉检验方法GB/T11259//1999超声波检验用钢对比试块的制作与校验方法GB/T11260//1996圆钢穿过工涡流探伤检验方法GB/T12606//1999钢管漏磁探伤方法GB/T15830//1995钢制管道对接环焊缝超声波探伤方法和检验结果的分级GB/T16544//1996球形储罐Ｙ射线全景曝光照相方法GB/T16673//1996无损检测用黑光源（UV-A）辐射的测量GB/T17990//1999圆钢点式（线圈）涡流探伤检验方法。
