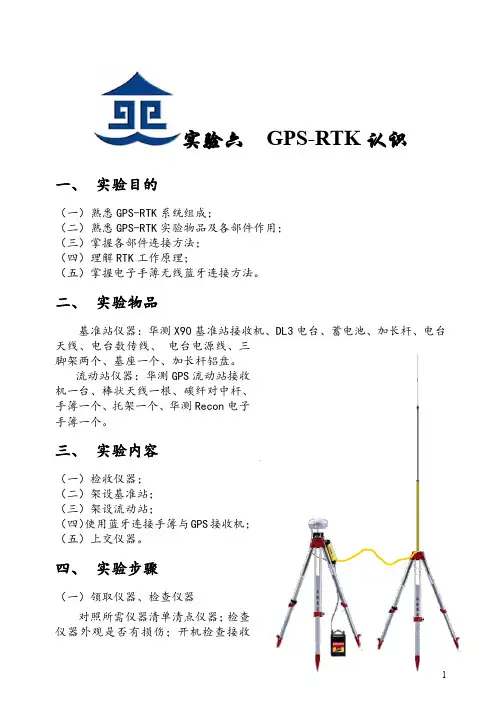

实验六GPS-RTK认识一、实验目的（一）熟悉GPS-RTK系统组成；（二）熟悉GPS-RTK实验物品及各部件作用；（三）掌握各部件连接方法；（四）理解RTK工作原理；（五）掌握电子手簿无线蓝牙连接方法。
二、实验物品基准站仪器：华测X90基准站接收机、DL3电台、蓄电池、加长杆、电台天线、电台数传线、电台电源线、三脚架两个、基座一个、加长杆铝盘。
流动站仪器：华测GPS流动站接收机一台、棒状天线一根、碳纤对中杆、手簿一个、托架一个、华测Recon电子手簿一个。
三、实验内容（一）检收仪器；（二）架设基准站；（三）架设流动站；（四）使用蓝牙连接手簿与GPS接收机；（五）上交仪器。
四、实验步骤（一）领取仪器、检查仪器对照所需仪器清单清点仪器；检查仪器外观是否有损伤；开机检查接收机、手簿及蓄电池是否有电，电量是否充足。
如有问题及时找实验管理人员联系。
（二）选择实验场地1．基准站应当选择视野开阔的地方，这样有利于卫星信号的接收。
2．基准站应架设在地势较高的地方，以利于UHF无线信号的传送，如移动站距离较远，还需要增设电台天线加长杆。
（三）架设基准站1．连接接收机、电台、电台天线GPS接收机接收卫星信号，将接收到的差分信号通过电台发射给流动站。
电台数据发射的距离取决于电台天线架设的高度与电台发射功率。
2．连接基准站接收机与DL3电台DL3电台由蓄电池供电，使用电台电源线接蓄电池时一定要注意正负极(红色接正极，黑色负极)。
当基准站启动好后，把电台和基准站主机连接，电台通过无线电天线发射差分数据，一般情况下，电台应设置一秒发射一次，也就是说电台的红灯一秒闪一次，电台的电压一秒变化一次，每次工作时根据以上现象判断一下电台工作是否正常。
按下电源键即可开机（接入电源为11-16V），电源键具有开机与回退的功能，需短按，在任何时候长按即起到关机的效果。
可“设置”电台当前的波特率、模式、功频、液晶等相关信息，用向上或向下按钮选择，回车键进行确认后，即完成相应设置。

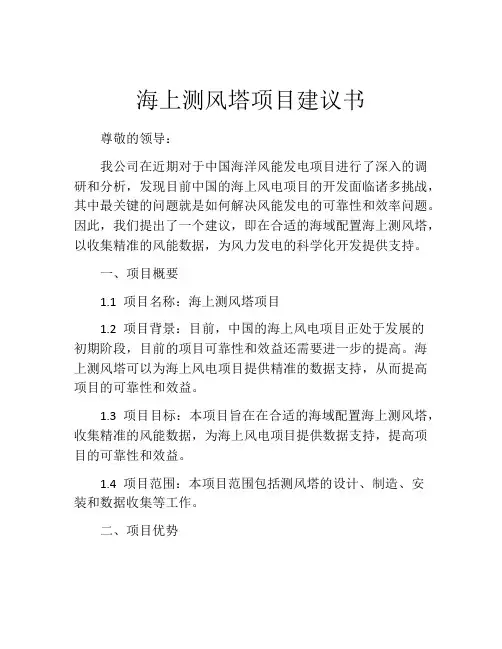

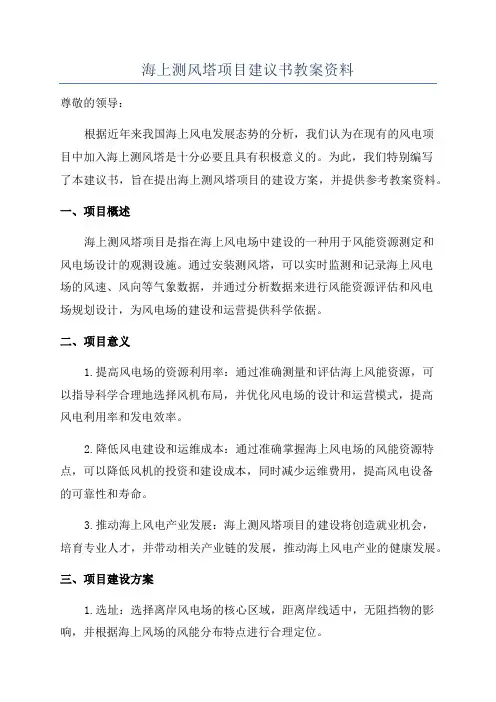

海上测风塔项目建议书尊敬的领导：我公司在近期对于中国海洋风能发电项目进行了深入的调研和分析，发现目前中国的海上风电项目的开发面临诸多挑战，其中最关键的问题就是如何解决风能发电的可靠性和效率问题。
因此，我们提出了一个建议，即在合适的海域配置海上测风塔，以收集精准的风能数据，为风力发电的科学化开发提供支持。
一、项目概要1.1 项目名称：海上测风塔项目1.2 项目背景：目前，中国的海上风电项目正处于发展的初期阶段，目前的项目可靠性和效益还需要进一步的提高。
海上测风塔可以为海上风电项目提供精准的数据支持，从而提高项目的可靠性和效益。
1.3 项目目标：本项目旨在在合适的海域配置海上测风塔，收集精准的风能数据，为海上风电项目提供数据支持，提高项目的可靠性和效益。
1.4 项目范围：本项目范围包括测风塔的设计、制造、安装和数据收集等工作。
二、项目优势2.1 提高系统可靠性：通过收集地面级别风速数据，可以更精准地预测海上风场环境，从而更好地优化风电机组参数和系统配置，提高系统的可靠性。
2.2 提高资源利用效率：通过精准的地面级别风速数据，能够更好地了解风电资源的分布情况，从而实现资源的最大化利用。
2.3 降低项目成本：本项目可以降低海上风电项目的研发、设计、安装和运营成本，从而进一步推动风电项目的发展。
三、预算和时间安排3.1 预算：本项目总共需要投资5000万元，其中包括现场工作人员薪资、测风塔的建造、安装和维护等费用。
3.2 时间安排：该项目预计分三个阶段实现，第一阶段为前期调研和规划，该阶段预计需要2个月，第二阶段为测风塔的建造和安装，该阶段预计需要6个月，第三阶段为数据收集和分析，该阶段预计需要12个月。
四、可行性分析4.1 技术可行性：海上测风技术已经在欧洲地区得到了广泛应用，中国也在东海的某些区域进行了试验性的部署，技术可行性已经得到了充分验证。
4.2 经济可行性：目前国内外多家风电机组制造企业已经开始在海上建立测风塔，该项目的经济可行性已经得到了充分验证。

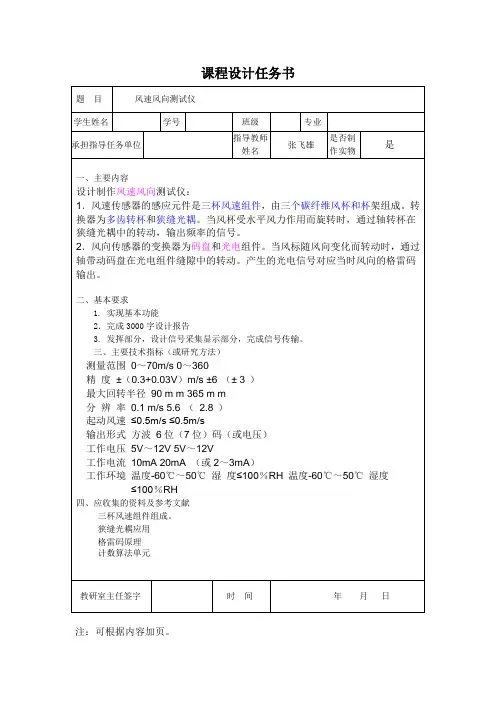

课程设计任务书
