断路器的分类与选择你知道吗

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

下面我们来了解一下断路器的分类
断路器的分类：
（1）真空断路器：利用真空（真空度为100000汞柱以下）作为灭弧介质和主绝缘介质。

灭弧的动静触头均密封在真空灭弧室内。

主要有10VK。

35KV 电压等级。

（2）六氟化硫断路器：问世较晚。

七十年代初才被广泛应用，目前已是电力系统的先进设备，以SF6气体作为灭弧介质。

切断能力比一般断路器高10倍左右。

电弧电压低。

燃弧时间短触头烧坏少，能频繁操作。

缺点SF6较贵。

需要回收装置，结构较复杂。

我国已制造出勤率220KV以SF6为主体的全封闭式组合电器。

把断路器，隔离开关。

互感器，避雷器。

母线等变电站的主要设备全部装在交有SF6气体的密封容器中大大减小了变电站占地空间。

是超高压电器发展主要方向。

国外已广泛应用。

（3）断路器：以压缩空气为灭弧介质。

在超高压方面目前是主要产器。

我国产380KV。

国外已产765KV。

（4）自产所断路器：利用固定介质受电弧作用分解成气体进行吹弧使电弧熄灭。

电压低断流小。

适用于农业用电子统。

（5）磁吹断路器：利用磁场将电弧吹入灭弧栅中。

断路器基础知识及常用断路器选型一、断路器基础知识1、断路器的保护断路器有短路、过载、接地、漏电等保护功能。

常用断路器的保护代号如下： L—过载长延时保护；I—短路瞬时保护；S—短路短延时保护；G—接地故障保护。

就应用而言，断路器可分为配电保护型和电动机保护型。

配电保护型适用于电源配送，电动机保护适用于电动机前端保护，另外还有发电机保护类型。

2、断路器的脱扣方式断路器的脱扣一般分为以下几种：热磁脱扣：包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。

优点是性能稳定且不受电压波动影响、寿命长、价格相对便宜；缺点是只能提供二段保护（短路和过载），动作值误差比较大，灵敏度低、不易整定，动作慢。

（适合做过载保护）电子脱扣：可以有以上热磁脱扣的所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

优点是可以提供三段甚至四段保护（LISG），动作值比较精确，而且可以调节。

加装通讯模块后还可以与上位机连接，进行远程控制。

基本不受环境温度影响，而且在节能增效方面有很大的优势。

缺点就是成本过高，受进线电源影响、略易损坏。

（适合做短路保护）磁脱扣：磁脱扣一般用于电动机保护功能。

3、断路器的基本参数额定电压：分为额定工作电压、额定绝缘电压、额定冲击耐压。

我们一般考虑的只有额定工作电压。

额定频率：一般的断路器均可工作在50HZ/60HZ。

分断能力：分为极限分断能力和使用分断能力。

在不同的额定工作电压下，其分断能力是不一样的。

寿命：分为机械寿命和电气寿命。

安装形式：分为固定式和抽出式等。

额定电流：断路器最基本的参数，一般分为框架电流、脱扣器的额定电流和脱扣电流的整定值。

以上三种是逐渐减少的，框架电流和脱扣器的额定电流为固定值，大部分脱扣器的整定电流是可调的，部分不可调。

二、常用断路器性能参数汇总NSX系列该系列额定绝缘电压为：800V，额定工作电压为：690V，额定冲击耐压为：8KV，工作频率为：AC50/60HZ；其框架分为100/160/250A、400/630A 两种尺寸大小；其脱扣器有磁脱扣、热磁脱扣和电子脱扣器。

最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。

也可用来切断巨大的短路电流。

高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。

2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。

隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!压断路器的几种类型低压断路器也称为自动空气开关，主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，当发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。

1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。

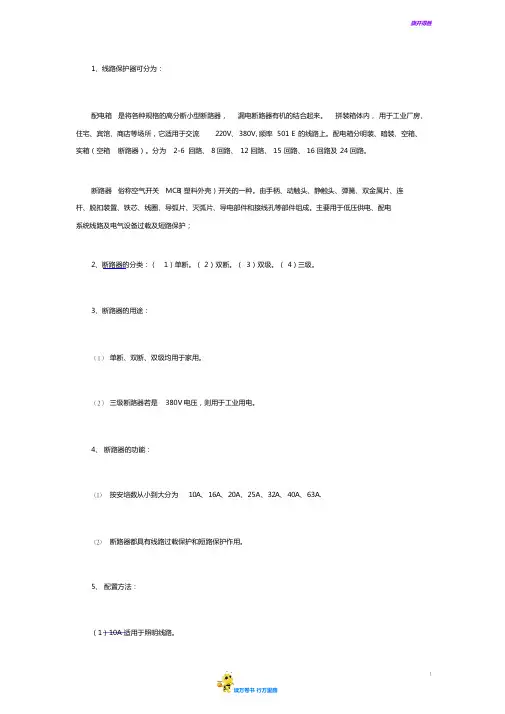

旗开得胜1、线路保护器可分为：配电箱是将各种规格的高分断小型断路器，漏电断路器有机的结合起来。

拼装箱体内，用于工业厂房、住宅、宾馆、商店等场所，它适用于交流220V、380V, 频率 501 E 的线路上。

配电箱分明装、暗装、空箱、实箱（空箱断路器）。

分为2-6 回路、 8 回路、12 回路、 15 回路、 16 回路及 24 回路。

断路器俗称空气开关MCB（塑料外壳）开关的一种。

由手柄、动触头、静触头、弹簧、双金属片、连杆、脱扣装置、铁芯、线圈、导弧片、灭弧片、导电部件和接线孔等部件组成。

主要用于低压供电、配电系统线路及电气设备过载及短路保护；2、断路器的分类：（1）单断。

（ 2）双断。

（3）双级。

（ 4）三级。

3、断路器的用途：（1）单断、双断、双级均用于家用。

（2）三级断路器若是380V 电压，则用于工业用电。

4、断路器的功能：（1）按安培数从小到大分为10A、16A、20A、25A、32A、40A、63A.（2）断路器都具有线路过载保护和短路保护作用。

5、配置方法：（1）10A 适用于照明线路。

旗开得胜（2）16A 适用于插座线路，一般家用电器。

（3）25A 适用于 2 匹左右空调或大于功率电器。

（4）32A 以上适用于柜式空调或更大功率电器。

6、注意事项：每个电箱须装有一个带漏电的总制，以免发生漏电事故。

只能运行于额定电流下，不得超越，以免起不到保护作用。

7、断路器又可分为塑壳式断呼器塑壳断路器用于分配电能和保护电路及电源设备的过载和短路，以及正常工作条件下，作不频繁分断和接通电力线路之用。

高分断小型断路器适用于线路和电动机的边裁，短路保护。

当线路发生过载和短路时，断路器会在0.01 秒内切断电源，对线路起到保护作用，同时可做为不频繁转换和不频繁启起动之用。

旗开得胜漏电断路器漏电断路器由高分断小型断路器与相配套的漏电附件相连接组成，漏电附件单独不能使用。

不仅对线路的过载，短路实现保护，而且对人身触电、线路漏电超过额定值时，漏电断路器能在0.001 秒内自动切断电源，保证人身安全和防止发生因泄露电流造成的事故。

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

断路器的分类、选型和保护整定，电气设计人员建议收藏好！断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。

断路器是电路或者设备经常都会用到的保护性电路元器件，在电路或者电机运行中必不可少，断路器选择过小，就会造成电路或者设备的频繁跳闸保护，不利于设备的使用，断路器如果选择过大，就无法对电路或者其他的电气设备进行及时有效的保护，这是非常危险的，那么问题来了，电路或者电气设备到底应该配备多大的断路器？断路器怎么选型，保护整定是根据什么来进行?一、断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

断路器的类型及应用场合断路器是一种保护电路免受过载和短路的装置。

它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。

根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。

下面将介绍几种常见的断路器类型及其应用场合。

1. 空气断路器空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。

它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。

空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。

2. 真空断路器真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。

真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。

3. 油浸断路器油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。

油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。

4. SF6 断路器SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。

此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。

5. 剩余电流断路器（RCD）剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。

它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。

除了以上几种常见的断路器类型外，还有其他一些特殊用途的断路器，如电子断路器、动力自动重合闸等。

这些断路器在特定的场合中具有特殊的功能和应用。

总之，断路器作为一种重要的电力保护设备，根据其不同的介质、结构和功能特点，可以应用于各种电力系统和电气设备中，以保护电路和设备的安全运行。

不同类型的断路器适用于不同的工作环境和电气负荷，选择合适的断路器对于电力系统的稳定运行和人身安全具有重要意义。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

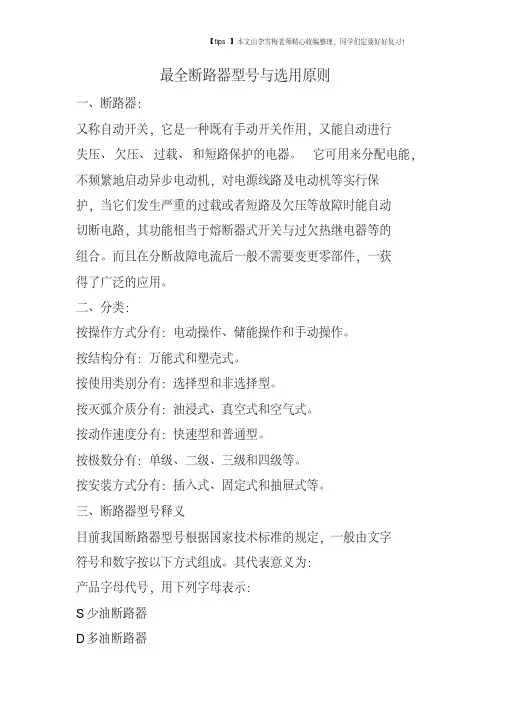

最全断路器型号与选用原则
一、断路器：
又称自动开关，它是一种既有手动开关作用，又能自动进行
失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保
护，当它们发生严重的过载或者短路及欠压等故障时能自动
切断电路，其功能相当于熔断器式开关与过欠热继电器等的
组合。

而且在分断故障电流后一般不需要变更零部件，一获
得了广泛的应用。

二、分类：
按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

三、断路器型号释义
目前我国断路器型号根据国家技术标准的规定，一般由文字
符号和数字按以下方式组成。

其代表意义为：
产品字母代号，用下列字母表示：
S少油断路器
D多油断路器。

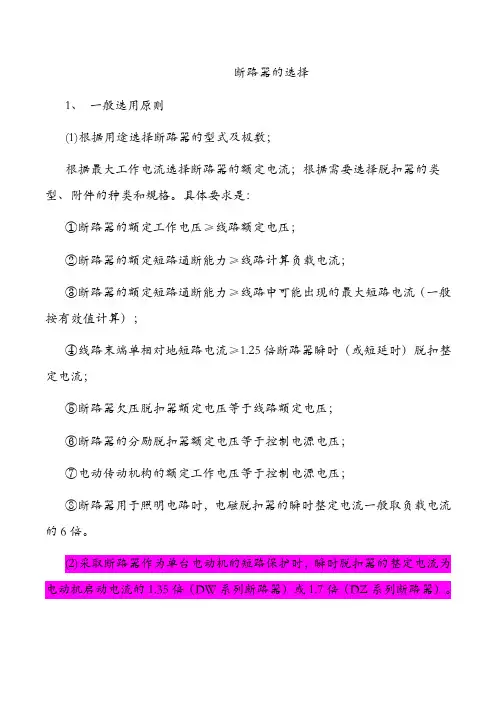

断路器的选择1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

断路器的分类与选择标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]断路器的分类与选择1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。

也可用来切断巨大的短路电流。

高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。

2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。

隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!低压断路器的几种类型表2—1 按用途分类的断路器特性1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。

可见框架断路器的额定电流要大很多，一般为630A-6300A。

另外在分段能力上，框架断路器要比塑壳断路器高。

断路器的主要参数及选择断路器是一种用于保护电气设备和电气线路的电气开关装置，用来切断或恢复电流流经线路的功能。

断路器的主要参数包括额定电流、额定工作电压、额定短路开断电流、断路器类型、断路器动作时间和断路器选择等。

本文将详细介绍这些参数及其选择。

1.额定电流：断路器能够可靠地传递的最大电流。

在选购断路器时，首先需要根据电路负载计算所需的额定电流，以确保断路器能够正常工作。

通常，断路器的额定电流应大于等于负载电流，但不能超过电路允许的最大电流。

2.额定工作电压：断路器能够可靠地工作的电压范围。

根据电路的额定电压选择断路器的额定工作电压，以确保断路器能够在额定电压下正常断开电路。

3.额定短路开断电流：断路器能够安全地断开的最大短路电流。

短路电流是电路中出现故障（例如线路短路）导致的电流过大的情况。

断路器选择时应确保其额定短路开断电流能够满足电路的短路电流要求，以保证设备和人员的安全。

4.断路器类型：常见的断路器类型包括空气断路器、低压断路器、负荷开关、熔断器等。

选择合适的断路器类型需要考虑电路的特点和需求。

例如，空气断路器适用于高压电路，而低压断路器适用于低压电路。

5.断路器动作时间：断路器的动作时间是指在故障发生时断路器切断电路的时间。

断路器的动作时间应尽可能短，以避免电路故障对设备和系统的影响。

通常，断路器的动作时间应小于电路故障耐受能力的极限时间。

6.断路器选择：断路器的选择应综合考虑以上参数和实际需求。

首先需要确定电路的额定电流、额定电压和额定短路开断电流，然后根据断路器类型和可靠性要求选择合适的断路器。

同时，还可以考虑断路器的操作方式（手动或自动）、环境条件（温度、湿度等）和其他特殊要求。

在选择断路器时还应特别注意以下几点：1.断路器应符合国家或地区的标准和规定，确保其质量和安全性。

2.断路器的装置和安装应符合电气规范和要求，保证电路的可靠性和安全性。

3.对于特殊应用，如防爆场所或高湿度环境，需要选用相应的防爆或防潮型断路器。

断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。

1P就是切断一根导线；2P就是同时切断2根导线，一次类推。

极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P 1P+N：只在相线上装设保护器，动作时同时断开相线。

2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。

漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

漏电保护在电气安全领域尚属比较新的技术。

近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

断路器选型原则断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等,根据它们的保护特性不同,本文介绍如何选择适合的断路器,以便在选择断路器是作为依据。

1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

1.配电用断路器的选择。

配电用断路器一般是用在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。

在选用这一类断路器时,需特别注意以下选用原则:1)线容许载流量不小于断路器的长延时动作电流整定值。

如果是采用电线电缆的情况,断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。

2)线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。

3)瞬时电流整定值I1:I1=1.1(Ijx+klkIedm)。

其中:kl为电动机起动电流的冲击系数,一般取kl=1.7～2;Iedm 为* 大的一台电动机的额定电流。

2.电机保护型断路器的选择。

电动机有两个特点:一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。

所以,选择断路器来保护电动机时必须要注意到电动机的这两个特点,为保障电动机可靠地运行,在选择断路器时应注意以下几点:1)以电动机的额定电流来确定断路器的长延时动作电流整定值。

2)断路器的6倍长延时动作电流整定值的可返回时间>电动机的实际起动时间。

3)断路器的瞬时动作电流整定值:笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。

3.家用保护型断路器的选择。

在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。

如果线路或家用电器发生短路或过载时,断路器能自动跳闸,切断电源,从而有效的保护这些设备免受损坏,将事故缩减到* 小的范围之内。
