必备的测绘软件及其使用方法介绍测绘软件在现代工程和地理信息系统中扮演着至关重要的角色。
它们能够帮助测绘师们更高效地工作，提高准确性和精度。
本文将介绍几款国内外必备的测绘软件，并提供它们的使用方法。
首先，我们来介绍一款国内流行的测绘软件——SuperMap。
SuperMap是一个功能强大的地理信息系统（GIS）软件，用于地图制图、空间分析和数据管理。
它支持多种地图投影和坐标系统，并具备强大的数据处理能力。
使用SuperMap，测绘师们可以轻松导入和处理各种格式的地图数据，如shp、dxf等。
此外，SuperMap还提供了丰富的空间分析工具，包括缓冲区分析、叠置分析等，帮助测绘师们更好地理解空间关系和模型。
在国外，ESRI ArcGIS软件是最具代表性的测绘软件之一。
ArcGIS是一个综合性的地理信息系统软件，用于地图绘制、数据编辑和空间分析。
该软件提供了丰富多样的地图绘制工具，能够创建漂亮、详细的地图。
同时，ArcGIS还支持各种数据格式的导入和导出，并配备了强大的地理处理功能。
通过使用ArcGIS的空间分析工具，测绘师们可以进行缓冲区分析、网络分析和3D分析等，以获得更准确的测绘结果。
除了SuperMap和ArcGIS，还有一款免费且功能齐全的测绘软件——Quantum GIS（简称QGIS）。
QGIS是一个开源的地理信息系统软件，支持跨平台使用。
它具有直观的用户界面和强大的功能，适合初学者和专业人士使用。
QGIS支持各种数据格式的导入和导出，包括GPX、GeoTIFF、CSV等。
此外，QGIS还提供了丰富的地图绘制工具和空间分析功能，能够满足大部分测绘需求。
在使用这些测绘软件时，有几点是需要注意的。
首先，熟悉软件的用户界面和操作方法是必不可少的。
测绘师们应该花些时间学习软件的基本功能和操作流程，以提高工作效率。
其次，了解坐标系统和投影是非常重要的。
由于不同地区的坐标系统和投影不同，如果在处理数据时没有正确设置坐标系统和投影，将导致测绘结果的不准确。

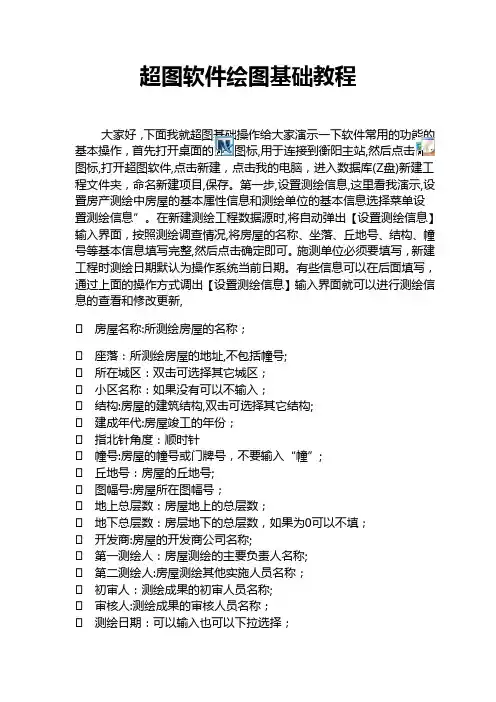

超图软件绘图基础教程大家好，下面我就超图基础操作给大家演示一下软件常用的功能的基本操作，首先打开桌面的图标,用于连接到衡阳主站,然后点击图标,打开超图软件,点击新建，点击我的电脑，进入数据库(Z盘)新建工程文件夹，命名新建项目,保存。
第一步,设置测绘信息,这里看我演示,设置房产测绘中房屋的基本属性信息和测绘单位的基本信息选择菜单设置测绘信息”。
在新建测绘工程数据源时,将自动弹出【设置测绘信息】输入界面，按照测绘调查情况,将房屋的名称、坐落、丘地号、结构、幢号等基本信息填写完整,然后点击确定即可。
施测单位必须要填写，新建工程时测绘日期默认为操作系统当前日期。
有些信息可以在后面填写，通过上面的操作方式调出【设置测绘信息】输入界面就可以进行测绘信息的查看和修改更新,房屋名称:所测绘房屋的名称；座落：所测绘房屋的地址,不包括幢号;所在城区：双击可选择其它城区；小区名称：如果没有可以不输入；结构:房屋的建筑结构,双击可选择其它结构;建成年代:房屋竣工的年份；指北针角度：顺时针幢号:房屋的幢号或门牌号，不要输入“幢”;丘地号：房屋的丘地号;图幅号:房屋所在图幅号；地上总层数：房屋地上的总层数；地下总层数：房层地下的总层数，如果为0可以不填；开发商:房屋的开发商公司名称;第一测绘人：房屋测绘的主要负责人名称;第二测绘人:房屋测绘其他实施人员名称；初审人：测绘成果的初审人员名称;审核人:测绘成果的审核人员名称；测绘日期：可以输入也可以下拉选择；施测单位:房屋测绘的实施单位名称,该项为必输项；绘图比例尺：默认为1：５0０，在打印分层分户图时自动调用该比例尺打印;设计用途:房屋的设计用途，如果一幢中有两种设计用途,在这里选择主要的设计用途,再在分摊计算后在浏览属性信息中修改； 房屋产别:双击可在列表中选择，系统会根据输入的结构、房屋产别、建成年代自动生成房屋的八位数一级代码;总套内建筑面积、总分摊建筑面积、总建筑面积：在分摊计算时会自动填入，不需要用户输入；测绘类型：房屋的测绘类型,可以双击选择列表;规划许可证号:房屋的规划许可证号,没有可以不填；竣工验收证号:房屋的竣工验收证号,没有可以不填；预售证号:房屋的预售证号，没有可以不填；右键点击菜单空白处添加捕捉工具，左键拖动工具到合适位置,选择正交，(为了更好的操作直线绘图)下面可以开始绘图了。
SuperMap二三维一体化解决方案（简要版）北京超图软件股份有限公司2012年6月1.概述二维GIS技术历经了一个比较长的发展过程，从最早的桌面式GIS经过组件式GIS、WebGIS发展到目前的服务式GIS，其技术体系已经发展得非常成熟，二维GIS具有强大的二维空间查询分析统计功能,灵活多样的应用形式，但是对于日益兴起的三维GIS应用，二维GIS已略显疲态。
二三维一体化技术是超图软件在2009年正式向全行业推出的新一代GIS技术，如今，它已成为SuperMap GIS三大核心技术之一，经过这几年的发展，二三维一体化的应用不断深化，体系也日渐完善。
同时，它将GIS中的二维空间数据与三维空间数据整合在一个平台下，打破了以前三维GIS系统相对于二维GIS系统在数据、功能、结构上需要另起炉灶的弊端。
这样，用户建设一套系统，就可以同时拥有二维和三维两种应用形式。
2.二三维一体化技术优势二维GIS和三维GIS是从计算机对真实世界表达方式的角度划分的两种GIS技术。
经历了四十余年的发展，二维GIS技术早已进入了成熟期。
而三维GIS则逐渐迈入低谷期。
尽管2005年6月Google Earth软件推出让三维大热，但越来越多的对三维GIS的价值质疑，使三维GIS的显现度有所下降。
三维GIS因更接近于人的视觉习惯而更加真实，同时三维能提供更多信息；而二维也有比三维更宏观、更抽象、更综合的优点，两者各有所长。
2006年，超图启动了新一代具有自主创新内核的、与二维一体化的、面向管理的三维GIS平台软件研发，并将之命名为Realspace GIS技术，也就是SuperMap GIS 6R中的“R”。
Realspace GIS（真空间GIS）技术体系突破了二维GIS平台与三维GIS平台割裂的局面，构建了二维与三维一体化的GIS 平台，实现了数据存储、数据管理、可视化、分析功能等多方面的二三维一体化应用。
该技术体系能保证二维与三维GIS技术的无缝融合，包括：二维与三维在数据模型、数据存储方案、数据管理、可视化和分析功能的一体化，提供海量二维数据直接在三维场景中的高性能可视化、二维分析功能在三维场景中的直接操作和越来越丰富的三维分析功能。
SuperMap不动产登记信息管理平台解决⽅案1.不动产统⼀登记背景1.1 什么是不动产统⼀登记不动产登记，是指不动产登记机构依法将不动产权利归属和其他法定事项记载于不动产登记簿的⾏为。
不动产是指⼟地、海域以及房屋、林⽊等定着物。
不动产登记机构应当依法将各类登记事项准确、完整、清晰地记载于不动产登记簿。
1.2 不动产统⼀登记内容、⽬标2013年11⽉20⽇召开的国务院常务会议决定整合不动产登记职责、建⽴不动产统⼀登记制度，由国⼟资源部负责指导监督全国⼟地、房屋、草原、林地、海域等不动产统⼀登记职责，基本做到登记机构、登记簿册、登记依据和信息平台“四统⼀”。
图1四统⼀登记的原则、内容、⽬的、成果各地在中央统⼀监督指导下，结合本地实际，将不动产登记职责统⼀到⼀个部门，其中⾏业管理和不动产交易监管等职责继续由相关部门承担。
不动产统⼀登记将集成整合⽬前分散在各部门的不动产登记数据，建成覆盖全国的不动产登记数据库，建⽴不动产登记信息管理基础平台，实现不动产审批、交易和登记信息在有关部门间依法依规互通共享，推动建⽴不动产登记信息依法公开查询系统。
按照完善制度、⽅便群众、统筹兼顾、平稳实施的原则，在基本实现登记机构、登记依据、登记簿册和信息平台“四统⼀”的基础上，加快形成权界清晰、分⼯合理、权责⼀致、运转⾼效、法治保障的不动产统⼀登记体系，最终实现各类不动产从分散登记到统⼀登记的转变，保障不动产交易安全，保护不动产权利⼈的合法财产权。
1.3 不动产统⼀登记实施进度2013年3⽉28⽇，国务院办公厅发布《关于实施〈国务院机构改⾰和职能转变⽅案〉任务分⼯的通知》中提出的各项任务进⼀步细化，并明确了部门分⼯和时间表，国⼟资源部会同相关部门，按照党中央、国务院的总体部署，制定了不动产统⼀登记制度实施的时间表和路线图，明确从2014开始⽤1年时间建⽴基本制度，2年时间健全配套制度，开展衔接过渡，3年时间形成制度体系，正常有效运转，4年时间提供依法信息查询服务。
V10.0.001 0204SuperMap技术体系介绍SuperMap产品体系介绍超图集团介绍新型三维GIS技术031云原生GIS(C loud Native GIS)C 新型三维GIS(New T hree Dimension GIS)大数据GIS (B ig Data GIS)人工智能GIS (A I GIS)（2006年+）SuperMap GIS 10iEulerOSK-UXx86Power ARM MIPS SW-64龙芯申威飞腾CentOS深度中标麒麟数据库操作系统CPUUbuntu银河麒麟凝思华为鲲鹏华为欧拉普华人大金仓瀚高南大通用浪潮K-DB华为GaussDB HBasePostgreSQL MongoDBMySQLElasticsearch 阿里PolarDB达梦神舟通用湖南麒麟Android *元心*中兴*海光新云东方浪潮兆芯虚拟化技术容器化技术弹性伸缩负载均衡集群技术智能运维……四驾马车一体化分布式存储和计算微服务动态编排多云环境智能运维…云端一体化GIS产品云边端一体化GIS产品空间大数据技术经典空间数据技术分布式重构大数据GIS 技术体系…iObjects for SparkDSFiDesktop Java iServer iManager iMobileSparkSpark Streaming ElasticsearchPostgres-XL MongoDBHBaseVector Tiles TensorFlowiPortaliObjects Python……城市设计、CIM 、新型三维GIS 技术WebGL/VRBIM+GIS倾斜摄影三维分析（GPU ）三维移动端三维渲染引擎二三维一体化GeoAI1AI for GIS2GIS for AI3融合AI 的帮助GIS 软件进行功能提升和完善将AI 的分析结果放到中，进行结果管理、空间可视化和分析。
2边缘GIS 服务器•SuperMap iEdge云GIS 服务器•SuperMap iServer •SuperMap iPortal •SuperMap iManagerWeb 端•SuperMap iClient JavaScript •SuperMap iClient Python•SuperMap iClient3D for WebGL移动端•SuperMap iMobile •SuperMap iTablet•SuperMap iMobile LitePC 端•SuperMap iObjects Java •SuperMap iObjects .NET •SuperMap iObjects C++•SuperMap iObjects Python •SuperMap iObjects for Spark •SuperMap iDesktopX •SuperMap iDesktop云边端10i 新增便捷易用的组件式开发平台大型全组件式GIS开发平台，提供跨平台、二三维一体化能力，适用于Java/.NET/C++开发环境。

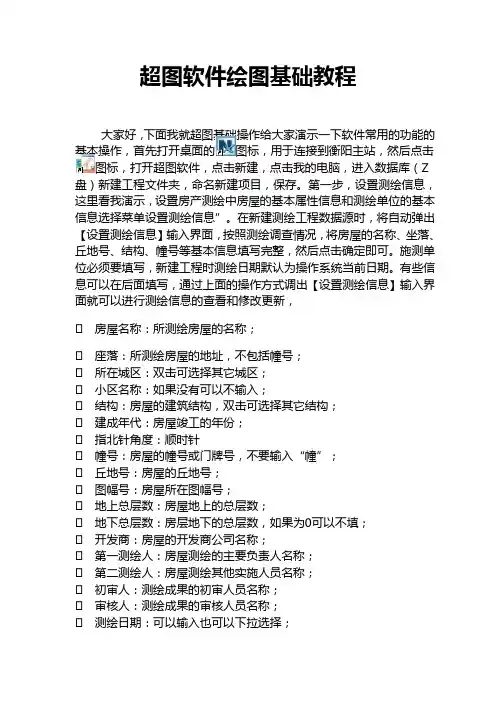

超图软件绘图基础教程大家好，下面我就超图基础操作给大家演示一下软件常用的功能的基本操作，首先打开桌面的图标，用于连接到衡阳主站，然后点击图标，打开超图软件，点击新建，点击我的电脑，进入数据库（Z 盘）新建工程文件夹，命名新建项目，保存。
第一步，设置测绘信息，这里看我演示，设置房产测绘中房屋的基本属性信息和测绘单位的基本信息选择菜单设置测绘信息”。
在新建测绘工程数据源时，将自动弹出【设置测绘信息】输入界面，按照测绘调查情况，将房屋的名称、坐落、丘地号、结构、幢号等基本信息填写完整，然后点击确定即可。
施测单位必须要填写，新建工程时测绘日期默认为操作系统当前日期。
有些信息可以在后面填写，通过上面的操作方式调出【设置测绘信息】输入界面就可以进行测绘信息的查看和修改更新，房屋名称：所测绘房屋的名称；座落：所测绘房屋的地址，不包括幢号；所在城区：双击可选择其它城区；小区名称：如果没有可以不输入；结构：房屋的建筑结构，双击可选择其它结构；建成年代：房屋竣工的年份；指北针角度：顺时针幢号：房屋的幢号或门牌号，不要输入“幢”；丘地号：房屋的丘地号；图幅号：房屋所在图幅号；地上总层数：房屋地上的总层数；地下总层数：房层地下的总层数，如果为0可以不填；开发商：房屋的开发商公司名称；第一测绘人：房屋测绘的主要负责人名称；第二测绘人：房屋测绘其他实施人员名称；初审人：测绘成果的初审人员名称；审核人：测绘成果的审核人员名称；测绘日期：可以输入也可以下拉选择；施测单位：房屋测绘的实施单位名称，该项为必输项；绘图比例尺：默认为1：500，在打印分层分户图时自动调用该比例尺打印；设计用途：房屋的设计用途，如果一幢中有两种设计用途，在这里选择主要的设计用途，再在分摊计算后在浏览属性信息中修改； 房屋产别：双击可在列表中选择，系统会根据输入的结构、房屋产别、建成年代自动生成房屋的八位数一级代码；总套内建筑面积、总分摊建筑面积、总建筑面积：在分摊计算时会自动填入，不需要用户输入；测绘类型：房屋的测绘类型，可以双击选择列表；规划许可证号：房屋的规划许可证号，没有可以不填；竣工验收证号：房屋的竣工验收证号，没有可以不填；预售证号：房屋的预售证号，没有可以不填；右键点击菜单空白处添加捕捉工具，左键拖动工具到合适位置，选择正交，（为了更好的操作直线绘图）下面可以开始绘图了。
SuperMap GIS产品列表介绍SuperMap GIS产品详细介绍1.服务式GIS--SuperMap iServerSuperMap iServer 6R 是一款全面基于SOA 架构的企业级GIS 服务器与服务式GIS开发平台，包括基于.NET平台的SuperMap iServer .NET和基于Java平台的SuperMap iServerJava 两个产品。
基于SuperMap iServer，可以实现GIS应用系统的快速构建，满足业务敏捷的需求。
1.1 SuperMap iServer 6R的体系结构SuperMap iServer 6R 采用了面向服务的体系架构，整合了传统的Web 服务层和GIS 服务层，统一为SuperMap iServer GIS服务层。
GIS 服务层主要包括GIS 服务接口、GIS服务组件和GIS服务提供者等模块。
1.2SuperMap iServer 6R的主要功能SuperMap iServer 系列产品的主要功能包括：●强大的GIS功能服务SuperMap iServer 基于SuperMap Objects .NET/Java 提供了功能强大的GIS服务，主要GIS 服务如下：地图服务，提供了地图的访问、查询功能，图层控制、地图浏览（全幅显示，平移等）、地图空间与属性查询、获取跟踪层、地图坐标系统转换、地图量算、图例输出、清除缓存等功能。
数据服务，提供了数据的获取和编辑功能，用户可以通过该服务对空间数据进行位置的编辑、属性的修改、删除某些废除的空间地物、添加新增的空间地物等。
对实体的操作（添加、更新、删除）、最近地图查找、几何对象查询。
空间分析服务，提供缓冲区分析、叠加分析、栅格分析等功能。
网络分析服务，提供了最佳路径分析、旅行商分析、最近设施分析等功能。
交通换乘分析服务，提供了模糊站点/线路查询、获取公交站点/线路、查询公交换乘方案等。
●以标准服务接口提供完善的GIS 功能SuperMap iServer能够将自身系统提供的GIS功能服务以及聚合之后的GIS 功能服务，通过SuperMap iServer GIS 服务接口发布成多种规范的服务类型，包括REST 服务、SOAP服务、WMS、WFS、WCS、KML、GeoRSS 等多种服务类型。
SuperMap房产测绘解决方案（简要版）北京超图软件股份有限公司2012年6月1行业背景1998年以后，扩大内需和城市化加速使得房地产业成为经济增长的支柱产业，但城市居民住房价格迅速攀升，甚至出现了较为严重的房地产泡沫。
房地产业产业链长，关联度高，关系经济发展，关系社会稳定，与人民群众生产生活息息相关，必须要保证房地产市场的健康稳定发展。
近几年，国家先后出台房地产市场调控政策遏制房价过快上涨等问题。
要实现这一目标，关键是要有“数”，而且要及时、全面、准确的掌握房地产市场数据，全面了解居民住房情况，科学分析形势，及时发现问题，提供有针对性的政策建议，目前及今后只能依靠信息系统建设获得。
2007年4月，原建设部印发了《房地产市场信息系统技术规范》，并在2007年10月1日正式实施。
房地产市场信息系统技术规范作为全国城市房地产市场信息系统建设工作的行业标准，首次提出了GIS在房地产市场信息系统中的应用。
我国目前房产管理信息系统的建设才刚刚进入MIS、GIS、OA 一体化集成的阶段。
这一阶段的系统强调利用GIS 技术加强对海量数据的管理，强调MIS、GIS、OA三者在表现层和数据层上的一体化集成。
从国内相关城市建设及应用的情况来看，目前系统建设过程中还是存在很多的问题的，主要有以下几点：1）房产测绘与信息系统严重脱节。
目前大多数系统中，房产测绘数据的采集、利用和分析处于相互脱节的阶段，即房产测绘只负责制图，属性信息的采集要通过其他业务环节完成；房产测绘的成果就是纸质的图形报表和孤立的数据文件。
这不仅造成了人力和财力的浪费，还人为地造成了数据的不一致、不准确。
2）房产测绘入库难。
有些信息系统建设的过程中已经开始重视对测绘成果的利用，但往往不能心随人愿。
这首先涉及到房产测绘的观念转变，既要把以制图为目的的房产测绘转向以信息采集为目的的房产测绘上来。
其次，这个问题的产生和房产测绘所使用的手段和工具相关，主要是房产测绘系统是否具备向房产政务管理信息系统中提供信息的功能。
这一问题的解决办法就在于面向房产政务系统开发以GIS 为核心的房产测绘系统。
3）GIS 在房产中应用模式问题。
GIS 在房产中的应用，不是简单地能把房产分层分户图形显示出来就可以了，还涉及到房产测绘与GIS 的集成、海量数据的管理、与业务系统的集成、GIS 图形的网上发布等诸多方面。
4）房产政务管理信息系统各子系统之间的数据共享问题。
房产政务管理涉及到房屋的权属、交易、市场、物业监管、物业维修资金、拆迁、房改以及房屋安全鉴定、白蚁防治等诸多业务，如果只考虑部分业务对系统的需求，就容易造成房产政务管理各业务之间的相互脱节，甚至会形成数据孤岛。
2GIS在房产测绘中的典型应用随着城市的建设和发展，各类房产的数量猛增，房产管理中获取的几十万至上百万卷房产档案及其相关的各种人文信息、自然属性信息、空间地理信息靠人工是很难管理和利用的，通过房产管理的信息化建设，将大量的空间地理信息数据和房产管理属性信息数据进行有效整合，开发适应城市发展需要的综合型房产管理信息系统，达到房产信息的充分利用，进而实现房产管理的现代化。
采用先进的GIS技术构建房产信息化管理，形成房产管理的决策支持系统。
它不仅拥有管理信息系统的各种特点，更主要在于其存储的信息采用了地理编码，将房屋的空间地理属性、自然属性、社会人文属性有机结合起来，使得房产管理向着科学、规范和智能化的方向发展，形成多方位多层次网络化、自动化、现代化的房产管理体系。
GIS在房产行业的应用主要体现在以下几个方面：2.1基础测绘基础测绘GIS采用1：500～1：1000的大比例尺数据，提供多种功能和灵活多样的操作模式对数据进行加工处理，并对操作过程使用流程化管理，为整个房产GIS提供准确、详实的基础地理数据。
主要提供对基础图形的编辑，以及对分幅、分丘图的管理；提供实用的编辑功能，如图形编辑、属性编辑、捕捉功能及数据导入导出等。
它主要包括：属性数据的录入，新区测绘，修测、补测，房产图形编辑功能。
2.2项目测绘房地产项目测绘，是指在房地产权属管理、经营管理、开发管理以及其他房地产管理过程中需要测绘房地产分丘平面图、房地产分层分户平面图及相关的图、表、册、簿、数据等开展的测绘活动。
房地产项目测绘与房地产权属管理、交易、开发、拆迁等房地产活动紧密相关，工作量大。
项目测绘GIS主要是针对房产项目测绘分层分户图面积计算及分摊开发的应用系统。
系统根据房产项目测绘勘丈数据，在编辑绘制房屋分层分户图的同时，通过定义户室和公用区域、智能生成半墙等功能，自动进行房屋各类面积计算，按照标准的分摊规则对房屋的共有面积进行合理分摊，并对数据结果进行有效管理和利用。
用于房地产建筑面积预测绘和实测绘等业务类型的数据采集；变更测绘成果能在变更操作中自动记录相关变更信息，对原采集成果能够单独保存调用。
2.3房产测绘成果备案入库空间数据库信息无法直接在GIS平台上进行相关的维护和修改，只能通过测绘成果备案入库管理系统对所需更新的信息下载到相应的作业系统中进行更改。
成果入库管理系统是以基础测绘和项目测绘成果的管理为主，支持测、管分离的管理模式，在测绘机构和测管部门间达到传输网络化、图文一体化、管理科学化的目的，提高工作质量和工作效率，改善管理机制。
实现房产项目测绘成果入库审核管理及基础测绘的修补测管理。
房产测绘成果入库流程如下：2.4房产测绘成果管理与应用房产GIS成果管理主要应用在针对房产空间数据的管理、统计、分析中，提供空间数据的浏览、查询、定位、叠加分析、缓冲区分析、大范围统计、专题图制作、数据服务、打印制图等。
从而实现以图管房，通过对基础地形图和房屋分层分户平面图的选择操作，可选择、增加、删除相关楼栋和层户单元，通过调用相关属性数据，依权限对查封、冻结等标志信息进行更改；也可以选择行政区、小区或图上划定任意多边形范围，可查询出处于该范围内的所有房产业务信息，并可对这些信息进行统计分析；同时提供了通过房屋对象或幢对象调用本幢物理楼盘表或逻辑楼盘表，查看本幢楼内的户室直观分布；另外在基础地形图上绘制和删除拆迁红线，叠加分析查询出拆迁红线范围的房屋权证属性，对拆迁范围的房屋进行查封、解封、冻结等操作。
2.5与房产业务系统集成以GIS为核心，集成房产各业务系统，为产权产籍系统提供测绘数据，如分层分户图、房屋属性等，能实现图形浏览、查询、定位、局部统计和网络分析等功能；能与房地产产权交易登记系统实现数据交换功能，在商品房买卖审批过程中，可以调用GIS分幅分丘图、分层分户图，在输出相应权证时，可以户型平面图等等。
2.6房产信息发布房地产市场信息系统建设的主要目标之一是为公众提供可靠和全面的房地产市场信息发布和查询服务，使得房地产市场在运行中更加透明和规范，保障市场参与各方的利益。
其次，信息系统的数据要求能够及时更新，并能够保证现势性。
统计分析和信息发布的数据是准确的，是能够公开的，也是公正的。
房地产市场信息的发布和及时准确的分析统计数据发布是房地产市场信息系统建设的重点，也是衡量整个系统建设是否达到要求的重要标志。
3基于SuperMap GIS房产测绘解决方案3.1SuperMap GIS产品配置结合房产测绘各业务需求，SuperMap GIS产品配置情况如下：◆使用SuperMapDeskpro进行数字化成果的检查、分析。
◆使用SuperMapD_Producer进行房产分幅平面图的数字化和更新。
◆使用SuperMap Floor进行房产分层分户平面图数字化。
◆使用SuperMap Objects组件式GIS开发平台进行各个房产制图和高级分析功能的开发。
◆使用SuperMap iServer服务式GIS开发平台进行房产图形信息的对内和对外网络发布和构建基于服务的空间数据共享交换以及能力共享（功能和应用共享）的多层SOA房产GIS应用系统。
3.2总体架构根据房产地理信息系统开发工程的建设目标，系统总体结构可以如下图所示。
系统可以分为Client/Server（客户/服务器）以及Browser/Server（浏览器/服务器）两个结构。
系统所有的数据都集中存放在大型关系数据库中，系统通过应用服务器和C/S结构连接，通过中间件服务器与GIS 服务器和B/S结构连接。
Client/Server结构主要应用于房产基础测绘、房产项目测绘、房产测绘成果备案入库、数据整理辅助软件等子系统中。
Browser/Server结构是系统的主要结构，用于房产GIS管理BS系统和外网的WEBGIS服务系统。
系统总体架构图如下：图3-1系统总体架构图4系统功能4.1分幅平面图制作房地产基础测绘是指在一个城市或一个地域内，大范围、整体地建立房地产的平面控制网，测绘房地产的基础图纸——房地产分幅平面图。
要制作分幅平面图，主要提供以下一些功能：1）图形编辑功能：为测绘部门日常的修、补测业务服务的，提供的图形数据编辑功能包括图形数据的添加、修改、删除操作，包括两个部分：基本GIS功能，专业绘图功能。
2）幢丘编辑功能：为测绘部门日常的幢修测补测业务服务的，提供的功能结合业务员作业习惯，实现幢图形和属性数据的添加、修改、删除操作。
其具体内容有：平推房、两边画房、房屋拆分、房屋合并、幢丘属性编辑，历史、现状数据显示和分层分户数据展示关联。
3）房产特殊地物绘制：提供对房产相关的一些特殊地物的绘制功能，包括桥状实体、规则斜坡、棚房线、污水篦子、宣传栏、台阶等。
4.2分层分户平面图制作分层平面图是房地产管理中按照建筑物楼层为单位来表达的平面图。
其可以表达出楼层的建筑结构，楼层中公共设施以及各套房屋分布的具体情况。
分户平面图是以具体每一套房屋为单位来表达的平面图。
其能表达每套房屋的建筑结构，每套房屋的各个设施和房间面积的分摊情况。
4.3面积自动计算与智能分摊依据房地产测量规范，对房屋进行实地测量得到包括建筑物在内的地形要素情况和房屋的实际建筑面积、套内建筑面积和共有共用分摊面积等信息的过程。
房产面积测算是房地产测绘中一个非常重要的组成部分。
其中，房屋共有面积的分摊计算由于影响到房屋产权面积的核算而直接影响到购房的成本采用房产智能分摊技术，可以进行房产的三级分摊、层比分摊、交叉分摊、任意手工分摊，解决房产测绘中的分摊难题。
基于以GIS为核心开发一体化集成房产空间信息管理系统的基础上，采用一种基于GIS 数据模型的通用智能分摊模型。
4.4以图管房以图管房，通过对基础地形图形和房屋分层分户平面图的选择操作，可选择、增加、删除相关楼栋和层户单元，通过调用相关属性数据，依权限对查封、冻结等标志信息进行更改。
4.5统计分析选择行政区、小区或图上划定任意多边形范围，可查询出处于该范围内的所有房产业务信息，并可对这些信息进行统计分析。
