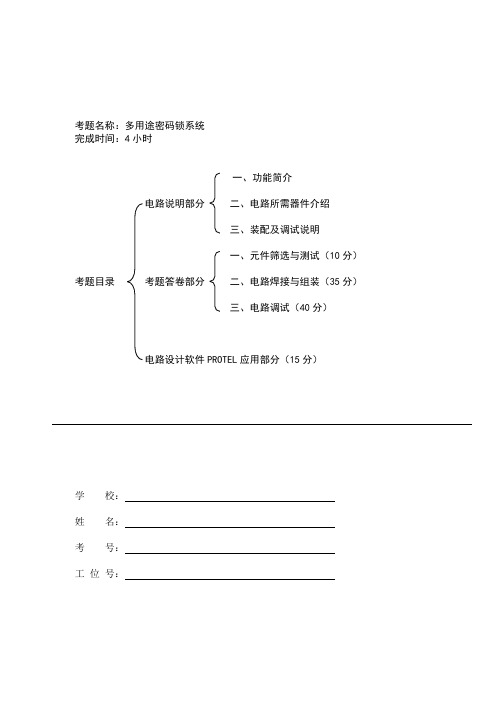

考题名称：多用途密码锁系统完成时间：4小时一、功能简介电路说明部分二、电路所需器件介绍三、装配及调试说明一、元件筛选与测试（10分）考题目录考题答卷部分二、电路焊接与组装（35分）三、电路调试（40分）电路设计软件PROTEL应用部分（15分）学校：姓名：考号：工位号：电路相关说明部分一、功能简介多功能密码系统只有输入正确的密码后（即按要求按下按键），NE555电路才能正常工作，继电器吸合，发光二极管发光。
它的组成原理图如图1所示。
通过对电路的理解，同学们需要完成以下任务：1.完成电路板的装配和调试工作2.分析电路原理，找到正确密码，并完成试题部分3.完成绘制电路图和设计PCB板二、电路所需器件介绍1、十进制计数器/脉冲分配器CD4017CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。
CR 为高电平时，计数器清零。
Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。
防锁选通，保证了正确的计数顺序。
译码输出一般为低电平，只有在对应时钟周期内保持高电平。
在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。
CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体（C）4种封装形式。
其内部框图和引脚图如下。
图2 CD4017内部结构图CD4017各脚功能和真值表如下：12脚：CO进位脉冲输出14脚：CP时钟输入端15脚：CR清除端13脚：INH禁止端1~7、10脚、11脚：Q0-~Q9计数脉冲输出端16脚：VDD正电源8脚：VSS地2. 集成电路LM567LM567是一块锁相环音频译码器，工作频率＜500KHZ。
其内部框图和引脚图如图3所示。
[0001-03242101-e8ae4ca1][单项选择题][易][交直流电路知识][C]1.电子电路中阻抗匹配是指（）。
A.负载电阻大于电源内阻B.负载电阻小于电源内阻C.负载电阻等于电源内阻D.以上都不是[0002-03242101-3a45f06f][单项选择题][易][交直流电路知识][C]2.在右手定则中，感应电动势的方向与（）一致。
A.大拇指B.磁力线C.四指D.磁力线反方向[0003-03242201-889d4b72][单项选择题][中][交直流电路知识][C]3.串联谐振电路在谐振状态时，电路中的（）等于零。
A.阻抗B.感抗C.电抗D.容抗[0004-03242101-72eb897d][单项选择题][易][交直流电路知识][C]4.有一个电容器标称值为“104”，其标称容量应是（）。
A.104pFB.104μFC.0.1μFD.10nF[0005-03242301-da6bae53][单项选择题][难][交直流电路知识][D]5.叠加原理适用于（）。
A.非线性电路和线性电路B.非线性电路C.非线性电容电路D.线性电路[0006-03242301-28a2fe19][单项选择题][难][交直流电路知识][C]6.在计算线性电阻电路的电压和电流时，可用叠加原理，在计算线性电阻电路的功率时（）叠加原理。
A.不可以用B.可以用C.有条件的使用D.任意[0007-03242101-2162d182][单项选择题][易][交直流电路知识][C]7.电路中两点的电位分别是7v和3v则这两点间的电压是（）。
A.7vB.3vC.4vD.10v[0008-03242201-31c163e3][单项选择题][中][交直流电路知识][B]8.纯电容元件上的电压比电流（）。
A.超前90°B.滞后90°C.滞后180°D.滞后4[0009-03242301-d71fb483][单项选择题][难][交直流电路知识][C]9.在右手定则中，感应电动势的方向与（）一致。
上海市“星光计划”第四届中等职业学校职业技能比赛《电子产品装配与调试项目》竞赛要求一、竞赛时间竞赛日期：2011年3月27日竞赛时间：180分钟二、操作要求1. 单元电子电路模块及电子元器件选择。
根据工作任务书设定的电子产品和功能电路，从赛场提供的单元电子电路模块及电子元器件中识别、选择、检测电子元器件及功能部件；2. 搭建电路。
使用单元电子电路模块搭建工作任务书给定功能的电子产品，并完成有关参数的调试使电路能够实现电子产品的功能。
3. 电子产品装配及检测。
按照工作任务书中电子产品和功能电路原理图，在赛场提供的电路板（PCB板）上焊接及安装电子元器件及功能部件，完成电子产品装配（其中部分元器件的封装采用贴片焊接形式）,并完成电路检测。
三、竞赛项目表1、比赛内容选手在规定时间内，根据比赛时发给的工作任务书、电子产品电路原理图、元器件清单、主要元器件及电路功能说明等文件，使用仪器、设备和工具，完成以下工作任务：1. 单元电子电路模块及电子元器件选择。
根据工作任务书设定的电子产品和功能电路，从赛场提供的单元电子电路模块及电子元器件中识别、选择、检测电子元器件及功能部件；2. 搭建电路。
使用单元电子电路模块搭建工作任务书给定功能的电子产品，并完成有关参数的调试使电路能够实现电子产品的功能。
3. 电子产品装配及检测。
按照工作任务书中电子产品和功能电路原理图，在赛场提供的电路板（PCB板）上焊接及安装电子元器件及功能部件，完成电子产品装配（其中部分元器件的封装采用贴片焊接形式）,并完成电路检测。
四、样题上海市“星光计划”第四届中等职业学校职业技能比赛《电子产品装配与调试项目》模拟试题工位号：评价成绩：说明：本次比赛共有搭建、调整和测量电子秤电路，装配及检测定额计数器，绘制某电路原理图和印制板图等三个工作任务。
完成这三个工作任务的时间为180分钟。
按完成工作任务的情况和在完成工作任务进程中的职业与安全意识，评定成绩，满分为100分。
中职学生组电工电子技能大赛《电子产品装配与调试》任务书工位号：成绩：说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。
安全文明生产要求；仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。
一、电子产品装配（本大项分3项，第1项10分，第2项15分，第3项10分，共35分）1．元器件选择（本项目10分）要求：根据给出的附图1《综合报警器电路原理图》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。
2．印制电路板焊接（本项目分2小项，第（1）项6分，第（2）项9分，共15分）根据给出的附图1《综合报警器电路原理图》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。
其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。
3．电子产品安装（本项目10分）根据给出的附图1《综合报警器电路原理图》，把选取的电子元器件及功能部件正确地装配在赛场提供的印制电路板上。
要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。
二、电子产品功能调试（本大项分3项，第1项18分，第2项16分，第3项6分，共40分）要求：根据附图1和已按图焊接好的线路板，按本项目的各项要求，对电路进行调试与检测。
1．调试并实现电路的基本功能（本小项共6小题，第（1）、（2）、（3）、（4）（5）、（6）各3分，共18分）（1）电源电路工作正常正确连接5V电源，LED电源指示灯亮表电源供电正常。
电子产品装配与调试任务书工位号：成绩：说明：本次比赛共有搭建和调整直流电机转速控制及转速显示电路，装配及检测分贝计，绘制某控制电路原理图等工作任务。
完成这些工作任务的时间为240分钟。
按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。
工作任务内容：一、直流电机转速控制及转速显示电路（本大项共3小项，第1项10分，第2项8分，第3项2分，共20分）根据附图1，选择YL-291单元电子电路模块来搭建一个直流电机转速控制及转速显示电路，仔细观察附图1，选择合适的模块，正确的搭建电路和连线。
模块中涉及拨码开关的都关闭，功能按钮开关的都弹起（关闭）。
1.根据电路原理图正确选择模块来搭建电路（10分）2.根据电路原理图正确搭建电路并实现以下功能（8分）（1）打开电源后，按下OK键，直流电机启动，按键SET直流电机停转。
UP和DN分别加减档速，按键UP是加速键，按键DN是减速键。
（2）电路共有5档速选择，单片机P1口亮起相应LED灯。
举例：如果设定1档，LED1亮，LED2~LED4灭，直流电机转速最慢；如果设定5档，LED1~LED5全亮，直流电机转速最快。
（3）当数码管数字稳定时，显示的数字与直流电机转速成比例。
3.回答下列问题。
（2分）（1）当电机转速调到第三档时，数码管的读数为，此时电机实际转速为转/秒。
二、分贝计的装配与检测（本大项分四项，第（一）项24分，第（二）项5分，第（三）项16分，第（四）项10分，共55分）（一）、分贝计元器件检测、焊接与装配（本项分3项，第1项6分，第2项12分，第3项6分，共24分）1．根据给出的《分贝计》电路图（附图2）和分贝计元器件中的LED数码管实物，测量并在下图中标出LED数码管的段码和位选端的引脚号，其中段码A引脚号已经标出，并说明数码管类型。
（共6分）数码管为数码管（共阳或共阴）（2分）。
2．产品焊接（本项目分2小项，每小项6分，共12分）根据《分贝计》电路图（附图2）和《分贝计元器件清单》（附表1），从提供的元器件中选择元器件，准确地焊接在赛场提供的印刷电路板上。

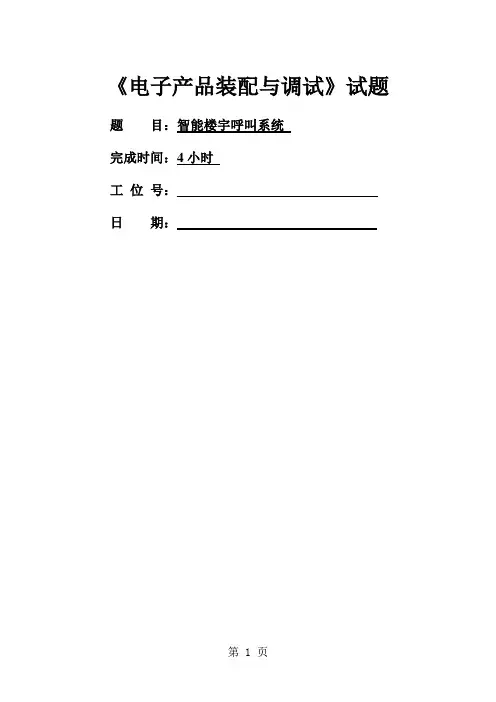

《电子产品装配与调试》试题题目：智能楼宇呼叫系统完成时间：4小时工位号：日期：______________________________智能楼宇呼叫系统第一部分电路说明部分一、电路功能概述为适应现代智能化社会，本系统详细的模拟了现代小区楼宇对讲智能化控制系统工作形式，让学生能更直观地了解到楼宇智能化工作流程及原理。
学习自动化控制技术功能。
本系统包含：驻极体拾音电路、LM386音频功放电路、电机正反转控制电路、音乐发生电路、红外对管电路、555振荡电路、LM358比较器电路、键盘控制电路、Nokia5110屏显示电路等，构建一个比较完整的系统。
模块功能介绍：嵌入式程序控制：系统选用STC公司的10系列单片机为主控芯片，用它强大的处理功能操控整个系统的运作流程。
驻极体拾音电路：系统选用驻极体话筒搭建经典拾音电路，将音频信号转为电信号。
LM386音频功放电路：本系统介绍LM386典型功放电路，在用户接通过程中音频放大实现对讲。
电机驱动电路：本系统选用分立元件搭建经典H桥电路，驱动门控电机的正（开门）、反转（开门）动作。
音乐发生电路：系统选用px088a音乐芯片发出24和弦音作为门铃，提示户主客人来访。
红外检测模块：门控电机在开门状态下，利用红外对管检测人已通过后，安全关门动作。
555振荡电路：系统选用NE555方波发生电路驱动发光二极管发光闪烁，提示当前系统工作模式。
LM358模拟硬件开锁电路：系统利用LM358集成运放芯片搭建比较器功能，调试系统工作于不同的模式。
让学生学会比较器的工作原理及其应用。
键盘控制电路：系统选用数字矩阵键盘为输入设备，输入密码或访问房号。
显示模块：系统选用Nokia5110显示屏实现人机通讯，显示当前工作状态。
二、电路原理图及PCB图（见附录）三、元件清单（见附录）四、主要元件功能介绍1.LM386功放：LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

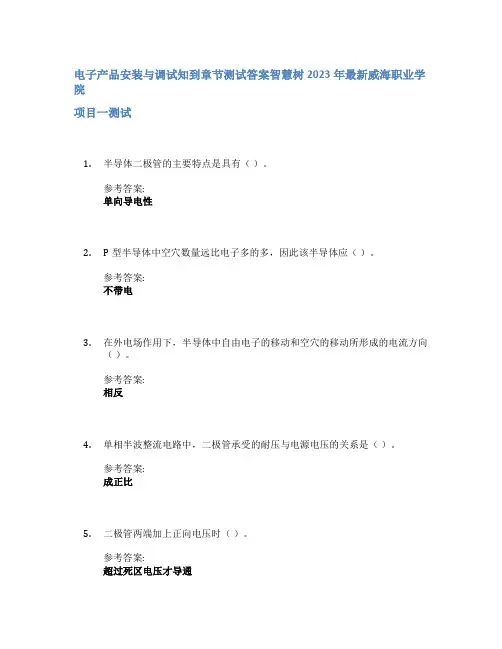

电子产品安装与调试知到章节测试答案智慧树2023年最新威海职业学院项目一测试1.半导体二极管的主要特点是具有（）。
参考答案:单向导电性2.P型半导体中空穴数量远比电子多的多，因此该半导体应（）。
参考答案:不带电3.在外电场作用下，半导体中自由电子的移动和空穴的移动所形成的电流方向（）。
参考答案:相反4.单相半波整流电路中，二极管承受的耐压与电源电压的关系是（）。
参考答案:成正比5.二极管两端加上正向电压时（）。
参考答案:超过死区电压才导通6.当温度升高时,二极管的反向饱和电流将（）。
参考答案:增大7.二极管正向电阻比反向电阻大。
（）参考答案:错8.PN结在无光照、无外加电压时，结电流为零。
（）参考答案:对9.二极管的反向漏电流越小，表明二极管单向导电性越好。
（）参考答案:对10.二极管串联使用不需要保护措施。
（）参考答案:错项目二测试1.三极管工作在放大状态的条件是（）。
参考答案:发射结正偏，集电结反偏2.用万用表测得三极管的任意二极间的电阻均很小,说明该管（）。
参考答案:两个PN结均击穿3.NPN型三极管处于放大状态时,各极电位关系是（）。
参考答案:null4.3DG6D型晶体三极管的P CM=100mW，I CM=20mA，U BR=30V,如果将它接在I C=15mA,U CE=20V的电路中,则该管（）。
参考答案:功耗太大过热甚至烧坏5.要求放大非常缓慢变化的信号应选（）多级放大电路。
参考答案:直接耦合6.放大电路为稳定静态工作点,应引入（）。
参考答案:直流负反馈7.三种基本组态放大电路中电压、电流放大倍数都比较大的是（）接法。
参考答案:共发射极8.大功率三极管工作时应具有良好的散热条件。
（）参考答案:对9.共集电极放大电路是一个电压串联负反馈放大电路。
（）参考答案:对10.可以说任何放大电路都有功率放大作用。
（）参考答案:对项目三测试1.集成运放的输入级采用差分放大电路是因为可以（）。

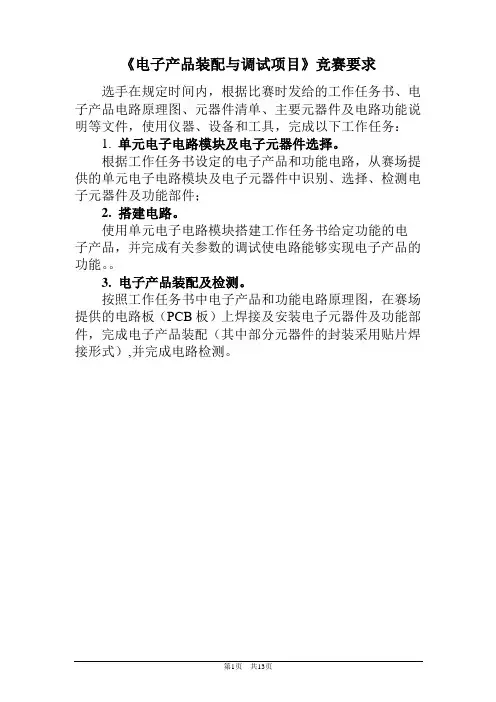

《电子产品装配与调试项目》竞赛要求选手在规定时间内，根据比赛时发给的工作任务书、电子产品电路原理图、元器件清单、主要元器件及电路功能说明等文件，使用仪器、设备和工具，完成以下工作任务：1. 单元电子电路模块及电子元器件选择。
根据工作任务书设定的电子产品和功能电路，从赛场提供的单元电子电路模块及电子元器件中识别、选择、检测电子元器件及功能部件；2. 搭建电路。
使用单元电子电路模块搭建工作任务书给定功能的电子产品，并完成有关参数的调试使电路能够实现电子产品的功能。
3. 电子产品装配及检测。
按照工作任务书中电子产品和功能电路原理图，在赛场提供的电路板（PCB板）上焊接及安装电子元器件及功能部件，完成电子产品装配（其中部分元器件的封装采用贴片焊接形式）,并完成电路检测。
四、样题上海市“星光计划”第四届中等职业学校职业技能比赛《电子产品装配与调试项目》模拟试题工位号：评价成绩：说明：本次比赛共有搭建、调整和测量电子秤电路，装配及检测定额计数器，绘制某电路原理图和印制板图等三个工作任务。
完成这三个工作任务的时间为180分钟。
按完成工作任务的情况和在完成工作任务进程中的职业与安全意识，评定成绩，满分为100分。
职业与安全意识操作符合安全操作规程；工具摆放、包装物品、导线线头等的处理，符合职业岗位的要求；遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁。
1．工作过程安全2．仪器仪表操作安全3．工具使用安全、规范4．搭建模块安全摆放5．纪律、清洁一、搭建、调整和测量电子秤电路1．搭建电路使用YL－291单元电子电路模块，根据给出电子秤电路原理图（附图1），在YL－291中正确选择单元电子电路模块，搭建电子秤电路。
电子秤电路功能要求与模块调整：（1）键盘功能：关机状态下，按“F”键开机，开机状态下，按“F”键关机。
在液晶正常显示重量界面下，按“D”进入设置界面。
显示设置界面时，利用“0”-“9”输入数字，“A”为+1，”B”为-1，”C”为向右移位，“E”为保存退出。
电子产品装配与调试参考答案一、填空题（本大题共7 小题，每空格1分，共20分）1．非线性伏安特性、承受过压2. 机械部分、显示部分、电气部分、不需要、正极、负极3. 电—光、光—电、独立的直流电源、全部隔离4.负阻、RC的充放电5.光电效应、入射光的强弱6. 较小电流、较大电流7. 中频变压器、单调谐、双调谐二、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
1．A 2. B 3. A 4. B 5. C 6. D 7. A 8. B 9. D 10. D 三、连线题：根据电路实物用线将器件名称和元器件符号一对一的连接起来。
（本大题共10小题，每对一条线给1分，共10分）元器件实物元器件名称元器件符号扬声器蜂鸣器数码管继电器水银开关四、简答题（本大题共2小题，每小题5分，共10分）1.如何检测驻极体话筒的好坏？（6分）答：方法一：将万用表拨至“R×100”或“R×1k”电阻挡，黑表笔接任意一极，红表笔接另外一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比较两次测量结果，正常测得的电阻值应该是一大一小。
（3分）如果正、反向电阻值均为∞，则说明被测话筒内部的场效应管已经开路；（1分）如果正、反向电阻值均接近或等于0Ω，则说明被测话筒内部的场效应管已被击穿或发生了短路；（1分）如果正、反向电阻值相等，则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。
（1分）方法二：用万用表拨至“R×1”电阻挡，黑表笔接栅极G，红表笔接源极S，用口吹气，（2分）指针动说明是好的，（2分）指针不动说明是坏的。
（2分）2．单向晶闸管工作条件和特点？（4分）答：晶闸管的工作条件：1）晶闸管阳极A与阴极K间必须接正向电压； ------------------------------1分2）控制极G与阴极K之间也要接正向电压。
项目2 习题答案1. 简述锡焊的形成过程。
从微观角度看锡焊是通过“润湿”、“扩散”、形成“合金层” 3个过程來完成的。
1）润湿润湿过程是指已经熔化了的焊料借助毛细作用的力，沿着母材金属表面细微的凹凸及结品的间隙向四周流动，从而在被焊母材表面形成一个附着层，使焊料与母材金属的原子相互接近，达到原子引力起作用的距离。
这个过程为称熔融焊料对母材表面的润湿。
润湿过程是形成良好焊点的先决条件。
2）扩散伴随着润湿的进行，焊料与母材金属原子间的互相扩散现彖开始发生，通常金属原子在晶格点阵中处于热振动状态，这种运动随着温度升高，其频率和能量也逐步增加。
当达到一定的温度时，某些原子就因具有足够的能量克服周围原子对它的束缚，脱离原来的位置，转移到其它晶格中，这个现象就叫扩散。
3）合金层由于焊料与母材的原子间互相扩散，在金属和焊料之间形成一个中间层，称为合金层。
从而使母材与焊料之I'可达到牢固的冶金结合状态。
锡焊，就是让熔化的焊锡分别渗透到两个被焊物体的金属表面分子中，然后让其冷却凝固而使它们之间结合。
2. 焊接时如何选择合适的电烙铁？（1）电烙铁功率的选择2）焊接集成电路、晶体管及其它受热易损元件时，考虑选用20W内热式或25W外热式电烙铁。
2）焊接较粗导线及同轴电缆时考虑选用50W内热式或45~75W外热式电烙铁。
3）焊接较大的元器件吋，如金属底盘接地焊片，应选：LOOW以上的电烙铁。
（2）烙铁头的选择1）烙铁头的形状要适应被焊件物面要求和产品装配密度。
烙铁头形状的选择可以根据加工的对象和个人的习惯来决定，或根据所焊元件种类来选择适当形状的烙铁头。
小焊点可以采用圆锥形的，较大焊点可以采用铲形或圆柱形的。
2））烙铁头的顶端温度要与焊料的熔点相适应，一般比焊料熔点高30~80°C。
可以利用更换烙铁头的大小及形状來达到调节烙铁头温度的目的。
烙铁头越细，温度越高；烙铁头越粗，相对來说温度越低。
3）电烙铁的热容量要恰当。
电工电子类电子产品装配与调试项目一、判断题1.( )电压表的内阻很大，表耗功率较大。
(错误)2.( )用万用表测电阻时，其红表棒与内部电源负极相联。
(正确)3.( )某同学用万用表检测一个石英晶体两引脚间的电阻值为无穷大，则断定晶体已损坏。
(错误)4.( )热敏电阻不是构成传感器的元件。
(错误)5.( )扬声器也属于传感器。
(错误)6.( )R、L、C串联电路的阻抗Z=R+j(x L-x c)。
(正确)7.( )电流表的分流器必须与表头并联。
(正确)8.( )在直流电路中，由各支路组成的闭合路径称为“回路”。
(正确)9.( ) LC串联谐振回路在谐振时回路的特性阻抗等于谐振时的感抗或容抗。
(正确)10.( )用回路电流法时，各回路电流方向不可以任意选取。
(错误)11.( )30. 戴维南定律把有源二端网络变换成一个电源时，只对外电路有效。
(正确)12.( )在实际的直流电动机中，主磁通是由励磁绕组产生的。
(正确)13.( )并联谐振电路谐振时，其两端的电压最大。
(错误)14.( )LC串联回路处于谐振状态时，电感上的电压与电容上的电压大小相等、方向相同。
(错误)15.( )串联负反馈使放大器输入电阻增大，输出电阻减小。
(错误)16.( )LC并联谐振又叫电压谐振。
(错误)17.( )变压器的输出功率总小于其输入功率。
(正确)18.( )串联谐振回路中，回路品质因数Q就等于电感的品质因数。
(错误)19.( )LC谐振回路Q值越小，选择性越好。
(错误)20.( )阻抗变换的意义在于能在电路中传输最大功率。
(正确)21.( )节点电流定律说明了电路中任一处的电流都是连续的。
(正确)22.( )希腊的哲学家泰利斯发现琥珀的摩擦会吸引绒毛或木屑，这种现象称为静电。
(正确)23.( )当若干电阻串联时，整个电路两端的总电压等于各个电阻两端的电压之和。
因此，这种电路又称为分压电路。
(正确)24.( )当若干电阻并联时，整个电路的总电流等于各个电阻支路的电流之和。
2012年广西职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书(B题)工位号：成绩：说明：本次比赛共有电路装配焊接、电路故障诊断与排除、电路功能调试、电路参数测量、装配工艺卡编制、电路基础问答、电路原理图绘制等七个工作任务。
完成这七个工作任务的时间为240分钟。
按完成工作任务的情况和在完成工作任务进程中的职业与安全意识，评定成绩，满分为100分。
职业与安全意识要求：操作符合安全操作规程；工具摆放、包装物品、导线线头等的处理，符合职业岗位的要求；遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁。
1．工作过程安全2．仪器仪表操作安全、规范3．工具使用安全、规范4．搭建模块安全摆放5．赛场纪律和工位清洁选手分项目评分栏：一、元件选择及电路装配焊接（共计25分）（1）元器件选择（10分）对赛场提供的元器件进行识别和测量，并选择出正确的元器件进行装配。
将筛选过后多余的元器件放回指定的器件袋中。
注意：1．选择出的元器件型号、参数及外型封装必须与电路原理图（附图一）和电路装配图（附图二）保持一致。
2．在测量过程中如发现需要装配的元器件已损坏，可以在电路板通电前向裁判申请更换。
经裁判认定，如果测量结果不准确或者通电后才提出更换申请的，将被扣分。
（2）印制电路板焊接（10分）根据提供的原理图（附图一）和装配图（附图二），把选取的元器件及各功能部件正确的焊接在赛场提供的印制电路板上。
要求:焊点大小适中,光滑,干净,无毛刺.无漏,假,虚,连焊.引脚加工尺寸及成形符合工艺要求.导线长度,剥钱头长度符合工艺要求,芯线完好,挽线头镀锡.（3）产品装配（5分）把选取的元件及功能部件正确装配在电路板上.要求:元件无错漏,元件和导线安装以及元件上字符标识方向符合工艺要求.接插紧固件安装可靠牢固.无烫伤划伤处,整机清洁美观无污物.二、电路故障诊断与排除（共计10分）在您已经焊接好的线路板上，已经设置了两个故障，请您找到故障点并排除故障后使电路正常工作。
项目6 习题答案1.电子产品调试工作一般有要求哪些？为保证电子产品调试的质量，对调试工作一般有以下要求：（1）调试人员技能要求调试人员熟悉调试产品的工作原理。
熟悉使用仪表的性能及其使用环境，并能熟练地操作使用。
明确调试内容、方法步骤，并能进行数据处理。
能解决调试过程中的常见问题。
严格遵守安全操作规程。
（2）坏境的要求测试场所的环境整洁，室内保持适当的温度和湿度，场地内外，振动、噪声和电磁干扰小，测试台及部分工作场地铺设绝缘胶垫，工作场地备有消防设备。
在使用及调试MOS器件吋，采取防静电措施。
操作台面可用金属接地台面，使用防静电板，操作人员手腕配戴静电接地环等。
（3）供电设备的安全测试场所内所有的电源开关，保险丝、插头、插座和电源线等，无带电导体裸露部分, 所用电器材料的工作电压和工作电流不能超过额定值。
（4）测试仪器的安全措施测试仪器及附件的金属外壳接地良好，测试仪器设备的外壳容易接触到的部分不带电, 仪器外部超过安全电压的接线柱及其它端口无裸露现象。
（5）操作安全措施在接通电源前，检查电路及连线有无短路等情况。
接通后，若发现冒烟、打火、异常发热等现象，应立即关掉电源，由维修人员来检查并排除故障。
调试时，操作人员应避免带电操作，若必须接触带电部分时，使用带有绝缘保护的工具操作。
调试时，尽量用单手操作，避免双手同时触及裸露导体，以防触电。
在更换元器件或改变连接线之前，关掉电源，滤波电容放电后再进行相应的操作。
2.电子产品调试方案的内容一般有哪些？调试方案一般有5个方面的内容1）确定调试项目与调试步骤、要求。
首先确定电子产品需要调试的项目，根据它们的相互影响考虑其先后顺序，然后再确定每个项目的步骤和要求。
2）安排调试工艺流程。
调试工艺流程的安排原则是先外后内，先调试结构部分，后调试电气部分；先调试独立项目，后调试有相互影响的项目；先调试基本指标，后调试对质量影响较大的指标。
整个调试过程是循序渐进的。
电子产品装配与调试项目书答案
黑龙江省《电子产品装配与调试》答案
《车窗遮阳及雨刷自动控制》
装配与调试
任
务
书
《电子产品装配与调试》项目任务书
工位号：成绩：
说明：
本次大赛工作任务共有4大项内容，总分100分；由选手在规定的时间内独立完成，比赛时间为240分钟。
安全文明生产要求：
比赛时仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。
一、电子产品装配（共30分）
（本大项内分3项，第1项5分，第2项15分，第3项10分）1．元器件选择（配分5分）
要求：根据给出的附图1《车窗遮阳及雨刷自动控制电路原理图》，正确无误地从赛场提供的元、器件中选取产品所需的元、器件及功能部件。
2．印制电路板焊接（配分15分）
根据给出的附图1《车窗遮阳及雨刷自动控制电路原理图》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。
其中包括：
（1）贴片元件焊接（配分6分）
（2）非贴片元件焊接（配分9分）
要求：在印制电路板上所焊接的元器件，焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。
3．电子产品安装（配分10分）
根据给出的附图1《车窗遮阳及雨刷自动控制电路原理图》，把选取的电子元器件及功能部件正确地装配在赛场提供的印制电路板上。
要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字
符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧
固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。
二、电子产品功能调试（共45分）
（本大项内分3项，第1项21分，第2项9分，第3项15分）要求：根据附图1和已按图焊接好的线路板，按本项目的各项要求，对电路进行调试与检测。
1．调试并实现电路的基本功能（配分21分）
（1）电源电路工作正常（配分3分）
正确连接+9V电源，测得测试点TP1电压为+5V；LED电源（D6）指示灯亮，表示电源电路工作正常。
在单片机电路复位状态下，测试点TP3电压为+9V，按一下K1微动开关后，测得测试点TP2电压为+9V。
（2）数码显示电路（含单片机电路和显示电路）工作正常（配分3分）
连接+9V电源后，按下微动按钮K5，数码管D显示数字为0000，则表示数码显示电路工作正常。
按一下微动按钮K4后，数码显示从0开始秒计时，再按一下K4，秒计时停止，再按下，数码管显示数字回到0000。
（3）雨刷自动控制电路工作正常（配分5分）
连接+9V电源后，按下微动按钮K5，并将开关S1打到钮子弹起，可看到直流电机带动圆盘自动的转动与停止。
调整RP3与RP4，使得电机控制雨刷摆动工作为5S，间停时间为10S。
则表明雨刷自动控制电路
工作正常。
（4）车窗遮阳自动控制电路正常工作（配分10分）
连接+9V电源后，按下微动按钮K5后，再按下微动按钮K1，并开关S1按下。
此时调整RP1与RP2，使得在室内光照下直流电机带动圆盘正转（顺时针方向），表示车窗关闭。
此时，按下微动按钮K2，表示车窗关闭到极限，电机停转，同时数码管D1显示“CLOS”。
当黑色帽盖遮住光敏电阻RG1后，电路中直流电机带动圆盘反转（逆时针方向），车窗打开。
此时，按下微动按钮K3，表示车窗开到极限，电机停转，同时数码管D1显示“OPEn”。
完成以上调试步骤，表明车窗遮阳自动控制电路工作正常。
2．电路知识（配分9分）
根据给出的附图1《车窗遮阳及雨刷自动控制电路原理图》及已经焊接好的《车窗遮阳及雨刷自动控制与显示》电路板，回答下面的问题。
（1）在车窗遮阳自动控制单元电路中，控制车窗遮阳膜关闭和开合的电位基准点是该电路中的哪个点？该基准点电位在本电路中是如何提供的？可否用其它更为稳定的方式来确定基准点电位？（配分4分）答：1、基准点为TP5
2、电源9V经R6和R10串联分压后提供
3、可采用各类稳压电路来确定基准点电位，如三端稳压器等。
（2）在雨刷自动控制单元电路中，555与周围元件组成无稳态多。
