各品牌风机盘管对比

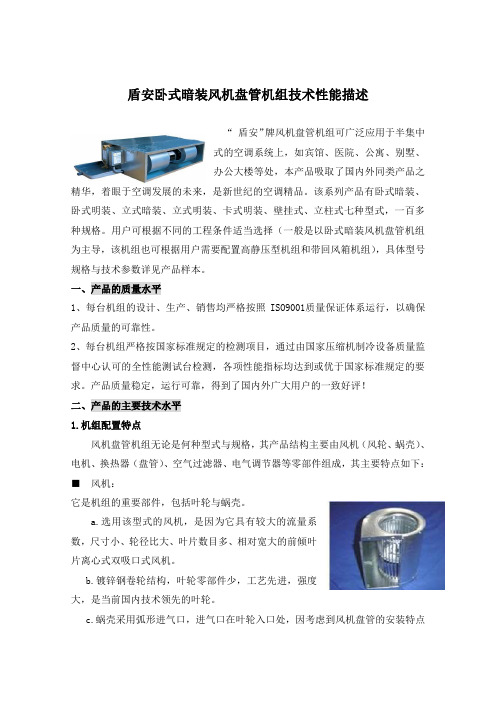

盾安卧式暗装风机盘管机组技术性能描述“盾安”牌风机盘管机组可广泛应用于半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处，本产品吸取了国内外同类产品之精华，着眼于空调发展的未来，是新世纪的空调精品。

该系列产品有卧式暗装、卧式明装、立式暗装、立式明装、卡式明装、壁挂式、立柱式七种型式，一百多种规格。

用户可根据不同的工程条件适当选择（一般是以卧式暗装风机盘管机组为主导，该机组也可根据用户需要配置高静压型机组和带回风箱机组），具体型号规格与技术参数详见产品样本。

一、产品的质量水平1、每台机组的设计、生产、销售均严格按照ISO9001质量保证体系运行，以确保产品质量的可靠性。

2、每台机组严格按国家标准规定的检测项目，通过由国家压缩机制冷设备质量监督中心认可的全性能测试台检测，各项性能指标均达到或优于国家标准规定的要求。

产品质量稳定，运行可靠，得到了国内外广大用户的一致好评！二、产品的主要技术水平1.机组配置特点风机盘管机组无论是何种型式与规格，其产品结构主要由风机（风轮、蜗壳）、电机、换热器（盘管）、空气过滤器、电气调节器等零部件组成，其主要特点如下：■风机：它是机组的重要部件，包括叶轮与蜗壳。

a.选用该型式的风机，是因为它具有较大的流量系数，尺寸小、轮径比大、叶片数目多、相对宽大的前倾叶片离心式双吸口式风机。

b.镀锌钢卷轮结构，叶轮零部件少，工艺先进，强度大，是当前国内技术领先的叶轮。

c.蜗壳采用弧形进气口，进气口在叶轮入口处，因考虑到风机盘管的安装特点及电机轴的允许串动量，设计留有5mm的间隙，蜗壳采用矩形截面，蜗壳内壁型线为一条对数螺旋线。

该风机具有动平衡性能好，噪音低；风机采用国内知名企业生产的风机。

■电机：它的选择是根据研究部门提出的特殊要求而授权相关厂家定制的，适用于国标机组的范围。

电机采用风机盘管机组专用的单相电容运转异步电动机，电压调节范围100-120V，200-240V，50/60HZ，电机具有效率高、温升低、振动小，电机质量处于国内领先水平。

[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。

对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合国标规定。

额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。

日立风机盘管型号及参数表1. 简介日立风机盘管是一种高效、节能的空调设备，广泛应用于商业建筑、办公楼、酒店等场所。

它通过将冷热水循环流经盘管，实现空气的制冷或加热，从而调节室内温度。

本文将介绍几种常见的日立风机盘管型号及其参数。

2. 型号及参数2.1 日立风机盘管型号 A-1000•制冷量：10,000 BTU/h•制热量：12,000 BTU/h•风量：500 m³/h•噪音：40 dB(A)•功率：800 W•外形尺寸：800 mm × 400 mm × 200 mm•净重：20 kg•适用面积：30~40 平方米2.2 日立风机盘管型号 B-2000•制冷量：20,000 BTU/h•制热量：25,000 BTU/h•风量：1000 m³/h•噪音：45 dB(A)•功率：1500 W•外形尺寸：1000 mm × 500 mm × 250 mm•净重：30 kg•适用面积：40~60 平方米2.3 日立风机盘管型号 C-3000•制冷量：30,000 BTU/h•制热量：35,000 BTU/h•风量：1500 m³/h•噪音：50 dB(A)•功率：2000 W•外形尺寸：1200 mm × 600 mm × 300 mm•净重：40 kg•适用面积：60~80 平方米2.4 日立风机盘管型号 D-4000•制冷量：40,000 BTU/h•制热量：45,000 BTU/h•风量：2000 m³/h•噪音：55 dB(A)•功率：2500 W•外形尺寸：1400 mm × 700 mm × 350 mm•净重：50 kg•适用面积：80~100 平方米3. 特点与优势3.1 高效节能日立风机盘管采用先进的压缩机和换热器技术，具有高效制冷和加热能力。

通过智能控制系统，可以根据室内温度实时调整运行状态，以达到节能的目的。

全面了解风机盘管风机盘管的原理、形式风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）一、风机盘管工作原理。

二、风机盘管接线。

风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。

其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。

由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。

工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。

中央空调系统的典型制冷运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制冷时，典型的制冷时热量转移过程如下：⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。

空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体污染了环境。

中央空调系统制热运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制热时，典型的制热时热量转移过程如下：（1）管道煤气在锅炉中间燃烧加热水产生蒸汽热，（2）由管道输送至板交，热量经板交转移到热水管路中；（3）再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。

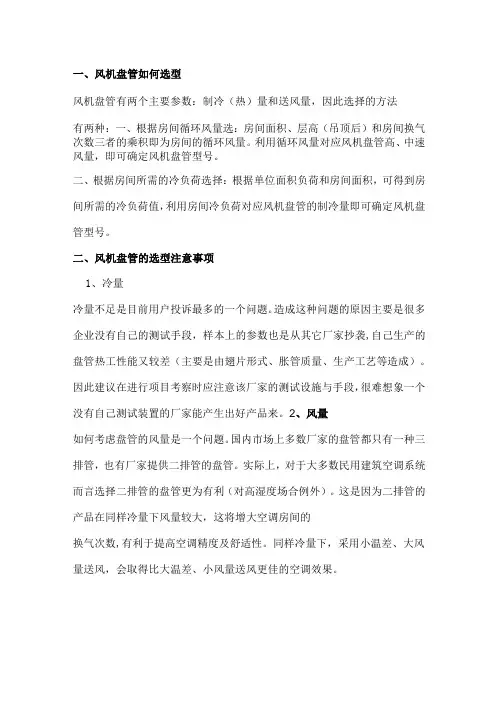

一、风机盘管如何选型风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：一、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。

二、根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。

二、风机盘管的选型注意事项1、冷量冷量不足是目前用户投诉最多的一个问题。

造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭,自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。

因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。

2、风量如何考虑盘管的风量是一个问题。

国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。

实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。

这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数,有利于提高空调精度及舒适性。

同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。

3、外余压目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为O的条件下进行。

而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。

有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。

因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。

4、噪音这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。

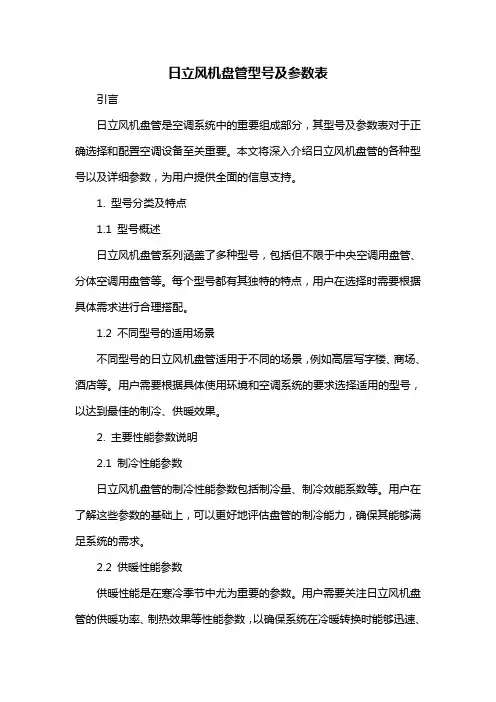

日立风机盘管型号及参数表引言日立风机盘管是空调系统中的重要组成部分，其型号及参数表对于正确选择和配置空调设备至关重要。

本文将深入介绍日立风机盘管的各种型号以及详细参数，为用户提供全面的信息支持。

1. 型号分类及特点1.1 型号概述日立风机盘管系列涵盖了多种型号，包括但不限于中央空调用盘管、分体空调用盘管等。

每个型号都有其独特的特点，用户在选择时需要根据具体需求进行合理搭配。

1.2 不同型号的适用场景不同型号的日立风机盘管适用于不同的场景，例如高层写字楼、商场、酒店等。

用户需要根据具体使用环境和空调系统的要求选择适用的型号，以达到最佳的制冷、供暖效果。

2. 主要性能参数说明2.1 制冷性能参数日立风机盘管的制冷性能参数包括制冷量、制冷效能系数等。

用户在了解这些参数的基础上，可以更好地评估盘管的制冷能力，确保其能够满足系统的需求。

2.2 供暖性能参数供暖性能是在寒冷季节中尤为重要的参数。

用户需要关注日立风机盘管的供暖功率、制热效果等性能参数，以确保系统在冷暖转换时能够迅速、稳定地完成。

2.3 风机性能参数风机性能直接关系到空气流通效果，影响整个空调系统的工作。

风机性能参数包括风量、静压等，用户需要选择适用的参数以获得良好的通风效果。

3. 使用注意事项3.1 安装要求不同型号的日立风机盘管在安装时可能有一些特殊的要求，如安装空间、支撑结构等。

用户在安装前需要仔细阅读安装手册，确保安装过程符合要求，以免影响设备的正常运行。

3.2 维护保养定期的维护保养对于延长日立风机盘管的使用寿命至关重要。

用户需要按照维护手册中的要求进行定期检查、清洁和润滑，确保设备长时间稳定运行。

3.3 常见故障及排除方法在使用过程中，可能会遇到一些常见的故障。

用户需要了解日立风机盘管的常见故障及排除方法，以提高故障处理的效率，减少停机时间。

总结1. 选择合适型号是关键用户在选择日立风机盘管时，要充分了解各个型号的特点，并根据具体需求进行合理选择，以保证系统运行的高效稳定。

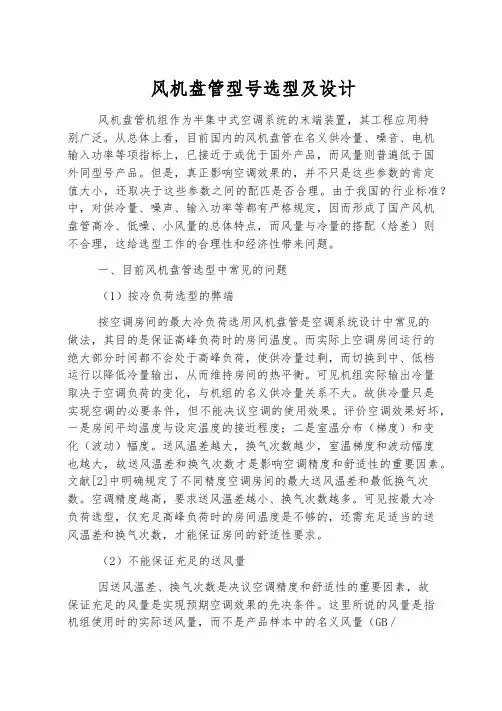

风机盘管型号选型及设计风机盘管机组作为半集中式空调系统的末端装置，其工程应用特别广泛。

从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。

但是，真正影响空调效果的，并不只是这些参数的肯定值大小，还取决于这些参数之间的配匹是否合理。

由于我国的行业标准？中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配（焓差）则不合理，这给选型工作的合理性和经济性带来问题。

一、目前风机盘管选型中常见的问题（1）按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。

而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。

可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。

故供冷量只是实现空调的必要条件，但不能决议空调的使用效果。

评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布（梯度）和变化（波动）幅度。

送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的重要因素。

文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。

空调精度越高，要求送风温差越小、换气次数越多。

可见按最大冷负荷选型，仅充足高峰负荷时的房间温度是不够的，还需充足适当的送风温差和换气次数，才能保证房间的舒适性要求。

（2）不能保证充足的送风量因送风温差、换气次数是决议空调精度和舒适性的重要因素，故保证充足的风量是实现预期空调效果的先决条件。

这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量（GB／T192322023规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值）。

1、VAV系统为全空气系统，能够进行新风量的调节，全年都能保证新风量的充足供应，空气品质更好，特别是在过渡季节里，可以使用全新风进行供冷，在保证室内空气品质的同时，又达到了节能的目的。

风机盘管系统为气水系统，该系统只能靠新风管从室外引入少量新风，大部分空气都是循环利用室内回风，空气更新速度慢，空气品质差。

该系统不可能使用全新风供冷，因此，在过渡季节，室内温度较高时仍需要开启制冷机降温，无法利用室外的自然空气，节能效果无法体现。

2、风机盘管的翅片及水盘上会产生大量的凝结水，为微生物的繁殖提供了有利的场所，容易滋生各种霉菌、藻类以及致病菌，引发空调系统的“二次污染”，影响人体的健康。

VAV系统采用全空气进行供冷，冷空气经过空调机组集中处理后再送入房间，在室内不会产生“二次污染”，空气质量得到有效地改善。

3、VAV系统可以实现每个房间的独立控制，并可根据需要对室内的温度、湿度进行分别控制，还可以通过控制二氧化碳的浓度来调节室内的空气品质，达到不同的使用需求。

另外，VAV系统还可以和中央控制系统进行连接，实现远程自动化控制。

风机盘管系统只能对室内的温度进行单一控制，无法对室内的湿度或二氧化碳浓度进行调节，也无法实现远程控制。

4、VAV系统在末端除了一个功率极小的控制电机外，再无其它动作部件，因此，系统的噪声相对较低，如果有更高的噪声要求，可以在变风量箱的后部加装消声设备来进一步降低噪音。

风机盘管系统是依靠风机使室内空气进行循环对流，因此噪声相对较大，且无法对设备进行消声处理。

5、VAV系统的易损部件及动力部件均很少，因此，设备的损坏率及维护费用很低。

风机盘管系统由循环的冷冻水提供冷源，水系统的跑、冒、滴、漏现象非常普遍，增加了工程的施工要求及系统的维护力度，如稍有不慎，使冷冻水滴在天花板上，极易造成天花的腐烂、霉变，影响室内美观。

而且，每台风机盘管均有数量不等的风机、电机，这些动力部件的损耗、维护也需不小的开支。

VAV与VRV及常规风机盘管的比较变风量（VAV）系统是根据室内负荷的变化或室内温度设定值的改变，自动调节空调系统的送风量，使室内温度达到设定要求的全空气空调系统。

随着近几年在国内的快速发展，VAV系统已经得到了广泛的认可，特别是在西部地区，我们的客户普遍有对VAV了解以及尝试的意愿，区别于最常规的风机盘管系统以及VRV系统有着如下比较明显的优势。

●具有较高的节能性，特别是与自控的紧密结合，能极大地提高投资回报率，比普通空调系统要节能。

●房间分割灵活，能够达到区域个别控制，满足不同温度的需求，可以根据不同人的需要调节房间的温度，提高大楼的舒适性和档次●VAV全空气系统，保证室内洁净度，无异味、霉菌，无凝结水危害，可以节约维护成本。

●VAV整体噪间远低于常规空调系统，运行宁静舒适，能够极大提高建筑的品质。

为了便于我们的客户更清晰的了解VAV与常规两个系统的比较，我们以重庆瑞安B12项目为例（重庆瑞安B12项目由三幢写字楼组成，约为10万方，是一个比较典型的VAV项目），进行了对比。

通过以上的比较可以看出，VAV在三个空调系统比较中，有着非常明显的优势，当我们的客户定位比较高端的情况下，我们可以优先推荐VAV系统，通过这样的比较，客户有较好的接受和认可VAV方案选择当我们的客户确定选用VAV的时候，不管是我们自己，还是竞争对手都会给客户提交自己的建议方案，而这个阶段也是我们项目跟进的关键阶段，方案的选择直接决定了我们项目跟进的质量。

而在各种方案的选择中，由于竞争对手产品的单一性，竞争对手往往会推动项目以单纯的产品价格竞争方向发展，而这样的结果有可能导致项目后期的调试结果不理想，甚至调试不出来，以及责任不明确的情况，对于我们江森自控来说，做为VAV行业的领导者，我们并不是为了拿项目而跟进项目，在做每个项目的时候，我们都希望这个项目能做成一个精典的案例，基于此，我们罗列了目前面临的常规几种方案选择方式，以便我们在跟进的时候，能更好的应对VAV改造对于VAV项目来说，改造是一个比较大的特点，由于VAV本身的特性，在设计之初往往是大开间设计，而到了小业主进场的时候，往往需要对VAV的位置及软管等进行二次调整，再加之每个小业主对自己房间排布的需求是不一样的，同时，VAV是系统的工作，每个VAV设备的改变都有可能影响到系统的调整，需要调试人员的微调，所以VAV的改造便有了存在的必要，而这也是和风机盘管及VRV系统操作有别的地方对于VAV改造来说，这是一个非常烦琐的工作，而且工作面也非常零散，再加之只有VAV控制系统厂家才能最了解自己系统的特点，所以，大部分情况下，VAV的改造都是由VAV 中标单位来实施，但如果在前期的实施过程中我们没有注意，也许会把本身是一个不错的业务机会演变成一个麻烦的事，甚至有可能操作的失误会导致我们丢到这样的业务机会，基于此我们简单罗列了一下VAV的改造跟进表，以备我们本身对VAV改造的跟进。
