热电循环水余热回收利用工程可行性研究报告

电厂循环水余热利用可行性研究报告作者: 日期:电厂循环水余热利用建议书编制: _________审核: __________________________批准: __________________________中海油节能环保服务有限公司2013年9月19日目录二鯉...................................1」项目背景1 1.2余执八资源现状11.3项目实施条件11.4遵循的标准及规范2一余热回收方案设计22.1现有仆水加热流程图22.2改造方案22.3改造主要工作量42.4技改效果52.5改造投资及静态回收期5三节能环保效益分析 (5)3」节能效益53.2环保效益6B结论与建议 (6)一概述1.1项目背景林热电厂全年供应蒸汽。

山于外供蒸汽的凝结水回收比例较低，需要大量的除盐补充水，新厂补充除盐水的流量常年在100~150t/h,平均温度约为25°C,本方案将回收电厂发电后的大量循环水余热，用于加热锅炉补充除盐水，从而减少部分除氧器加热蒸汽耗量，节省的蒸汽可用于外送或发电。

充分利用电厂循环水余热，提高能源利用效率，对节能减排工作得推动起到了重要的作用。

1.2余热资源现状**热电循环冷却水总流量约为15000t/h,上下塔温度夏季为40/30C、冬季为30/20°C,最冷时下塔温度约为15~18°C。

循环冷却水余热若按照温差10°C提取，可回收的余热量为：△（?=4.1868MJ/1- °C x 15000tx 10 °C/3600s二174.4MW1.3项目实施条件蒸汽压力：0.5-0.8MPa（饱和蒸汽）除盐水补水平均温度：25°C预热除盐水温度：90°C （夏）/80°C （冬）除盐水量：100t/h循环水温度（冬季）：30/20°C循环水温度（夏季）：40/30C循环水量：15000t/h补水时间：该厂全年向外供应蒸汽，外供蒸汽量较为稳定，因蒸汽回收量较少，锅炉需全年补充除盐水，锅炉检修无详细讣划，坏了再修，故余热回收时间暂定为250天。

循环水供暖供暖可研报告第—一章总论 (1)第一节项目名称及承办单位 (1)第二节项目建设单位 (1)第三节可研报告编制依据 (3)第四节可研报告编制范围 (4)第五节可研报告结论 (5)第二章项目提出背景与建设必要性 (7)第一节某城区概况 (7)第二节项目提出背景 (9)第三节项目建设必要性 (11)第三章建设地点与建设条件 (15)第一节建设地点............................................第二节建设条件............................................第四章热负荷分析 (21)第一节供热现状......................................... 2 1第二节热负荷分析 (21)第三节设计热负荷 (24)第五章供热热源 (25)第六章工程改造技术方案 (28)第一节供热介质与设计参数的确定 (28)第二节供热机组改造方案 (29)第三节热力管网改造方案 (35)第四节土建工程 (39)第五节电气工程 (42)第六节热网微机监控系统 (44)第七节供热系统与设备选型 (46)第七章环境保护 (51)第一节分析依据及标准 (51)第二节环境保护 (52)第八章节约和合理利用能源 (61)第一节用能标准与节能规范 (61)第二节节能设计原则 (63)第三节低温循环水供热节能量计算 (63)第四节节能措施综述 (67)第五节节能管理分析 (70)第六节节能综合评价 (74)第九章消防、劳动安全与工业卫生 (75)第十章项目组织管理和劳动定员 (78)第十一章项目实施计划 (81)第十二章投资估算与财务评价 (84)第一节投资估算 (84)第二节财务评价 (86)第十三章工程招标 (89)第一节招投标基本原则 (89)第二节招标................................................ 9 0第十四章结论与建议.. (92)附图、附表目录一、附图1、某城区源能热电西厂区平面布臵图（Z-01）2、热负荷分布及管线平面布臵图（Z-02）3、原则性热力系统图（J-01）4、首站设备平面布臵图（J-02）二、附表附表-01项目总投资使用计划与资金筹措表附表-02流动资金估算表附表-03营业收入、营业税金及附加和增值税估算表附表-04总成本费用估算表（要素成本法）附表-04-1外购燃料和动力费估算表附表-05固定资产折旧费估算表附表-06无形资产和其他资产摊销估算表附表-07项目投资现金流量表附表-08项目资本金现金流量表附表-06利润与利润分配表附表-07项目投资现金流量表附表-10财务计划现金流量表附表-11资产负债表第一章总论第一节项目名称及承办单位一、项目名称某城区某热电公司循环水余热利用技术改造项目二、项目承办单位某城区某热电公司三、项目拟建地点某城区某热电公司现有厂区内四、可行性研究报告编制单位某省级工程咨询院工程咨询资格证书等级：甲级资格证书编号：工咨甲发证机关：国家发展和改革委员会第二节项目建设单位一、单位基本情况本项目由某城区某热电公司投资建设。

电厂循环冷却水的废热回收利用可行性分析1电厂循环冷却水分析任楼煤矿电厂的汽轮发电机组绝大多数是凝汽式。

汽轮机利用高温高压蒸汽做功，它的热力循环中必须存在冷端，即蒸汽动力循环中汽温最低的点位。

对凝汽式机组来说，蒸汽经汽轮机全部叶轮做功后，成为乏汽，排至排汽缸，进入汽机冷端——凝汽器，乏汽温度25~45℃。

在凝汽器这个非接触式冷却器中，乏汽经管壁传热至循环冷却水，释放凝结潜热，变成凝结水后被重返锅炉。

凝汽式机组的主要热损失是冷端损失，所失掉的热量超过了汽机用于做功的热能。

因排汽凝结所造成的单位蒸汽流量的热损失(一般为2303kJ/kg。

如：对6MW机组，蒸汽量20t/h，凝汽失热，折合标准煤1.57t/h)对热机生产过程是不可避免的。

保证汽机冷端功效的是流经凝汽器吸收乏汽凝结潜热的循环冷却水。

任楼矿电厂采用冷却塔来冷却循环水，冷却水携带的余热经冷却塔释放到大气，冷却后的循环水再送入凝汽器冷却乏汽，这是所谓的“冷却塔冷却”，或称“二次循环冷却”问题。

发电机组不停止运行，循环冷却水则一刻不停地将大量余热弃置于环境，造成了能源的浪费和明显的环境热影响。

火电厂的燃料燃烧总发热量中只有35%左右转变为电能，而60%以上的热能主要通过锅炉烟囱和汽轮机凝汽器的循环冷却水失散到环境中。

相比之下，循环冷却水携带走的废热量又占其中绝大部分。

而由于循环冷却水的温度低(冬季20~35℃，夏季25~45℃)，属于50℃以下的低品位热源，采用常规手段对其回收利用的效率较低，所以长期以来对这部分能量的回收利用没有引起足够重视。

由此不仅造成了大量的能量浪费，而且加剧了环境污染。

因此，采用先进的技术手段，对这部分能量加以回收利用，是非常必要的。

2低热回收方案可行性分析2.1低热回收技术2.1.1回收方法及其优势由于电厂循环冷却水所携带的废热是一种低品位能源，因而直接利用的范围及效率都非常低。

而热泵技术可以提高低品位能量的品位，从而扩大其应用范围，提高其利用效率。

竭诚为您提供优质文档/双击可除热电余热供暖可行性报告篇一：热电厂利用吸收式热泵提取余热供暖方案可行性研究报告热电厂利用吸收式热泵提取余热供暖方案可行性研究报告1、提出的背景及改造的必要性1.1项目提出的背景国电江南热电有限公司位于吉林市，于20XX年竣工，已试运行近一年。

装机容量330mw×2，设计供暖面积1060万平米，远期规划供暖面积1200万平米。

随着城市的快速发展，实际需要的供暖面积很快超过电厂的设计供暖能力，如继续增加供暖面积，电厂热能输出不足。

目前电厂两台冷却塔冬季散失到大气中的余热量约452mw，利用现有的供暖系统的蒸汽作为驱动能源，通过吸收式热泵技术全部回收利用，理论上最大将增加900万平米的供暖面积。

同时，由于回收了余热，减少了热损失，提高了煤炭利用率。

一方面，城市的快速发展有一个巨大的供暖缺口，另一方面，电厂冷却塔的热量白白散失掉，而目前又有成熟的技术可以将这部分余热用于供暖。

冷却塔余热用于建筑供暖，对当地政府来说，减少了锅炉容量，减少了煤炭消耗，减少了有害气体的排放，对于完成地区节能指标有巨大的帮助；对当地百姓而言，冬季能保证供暖，生活有保障，同时，减少煤炭消耗，当地大气环境会有很大的改善；1对于热电厂来说，没有增加煤炭消耗的情况下，增加了供热能力，降低了运行成本。

进行余热回收利用改造，政府、百姓和电厂三方都会受益，这就是江南热电厂提出节能改造的背景。

1.2项目进行的必要性（1）随着城市的快速发展，供暖面积出现了较大的缺口，超出了原供暖设计能力。

有供热潜力的企业，有必要进行节能改造，挖掘潜力，满足城市发展的需要。

（2）热电厂冷却塔余热白白散失掉，回收后用于供暖，降低了电厂综合煤耗，增大了电厂供暖能力，减少了区域二氧化碳等有害气体及粉尘的排放等，一举多得。

（3）利用吸收式热泵提取余热供暖技术是十分成熟的技术。

（3）经实地考察和论证，江南电厂完全具备节能改造的施工条件。

某某县热电厂循环水余热利用项目可行性研究报告目录概述 (1)1.企业的描述 (3)2.工艺现状和相关的能耗情况 (4)3.建议的项目 (5)4.期望的能耗 (7)5.投资估算 (8)6.预计运行费用 (8)7.预计节能效益 (9)8.节能效果验证 (9)9.存在的设备供货商 (9)10.存在的设备安装承包商 (10)11.技术经济分析12．主要设备材料清单1、概述1.1县城及企业概况某某县隶属山东省日照市,位于山东半岛的西南部，东接胶南,西连莒县,南与日照接壤,北与诸城相邻.某某县热电厂位于城区的西北部,厂区东靠解放路,西临沿河路.该厂始建于一九六八年, 占地面积5.6万平方米，，最大供热能力90t/h.职工450人，其中各类专业技术人员60人。

原为小型火力发电厂.自一九八三年后改建为热电厂.厂内在一九八五年建成规模为2×20t/h锅炉+2×1500kw背压式汽轮发电机组.为了适应外部热负荷逐渐增加的要求,该厂在九三年又进行了扩建,扩建机组的容量为2×35t/h锅炉+1×C6-3.43/0.981抽汽凝汽式汽轮发电机组,并于一九九六年建成投产.某某县热电厂通过不断地发展,逐渐成为某某县基础性行业和县城的唯一的热源厂，承担着城区30余家工业用户用汽和部分居民的采暖用汽供应。

该厂坚持国家的产业政策，以让“政府放心，用户满意“为目标，积极发挥热电联产，集中供热的优势，努力改善居民的生活条件，增加能源供应，减轻环境污染，取得了显著的经济效益和社会效益，1998年全厂实现销售收入4067万元，利税558万元，两个文明建设取得突出成绩，连续三年被县委县政府先进企业和十佳明星企业。

1996-1998年生产经营情况表见表-1表-12、存在问题2.1热电厂存在问题某某县热电厂的外供蒸汽基本上全部为工业用汽.随着市场经济的发展,部份采用热电厂蒸汽的工业用户由于生产的产品不能适销对路,或者是其他的原因停产、转产,造成了热电厂的外供蒸汽量逐渐下降,原有2×1500KW的背压汽轮发电机组就基本上能够满足外部负荷的需要, C6-3.43/0.981抽汽凝汽式汽轮发电机组基本上处于纯凝汽状态运行,系统效率较低,发电煤耗较高,严重影响了热电厂的经济效益.2.2县城居民采暖存在问题近几年来,某某县城的城市规模有了较大的发展,居民的居住水平也有了较大的提高,但是,大部分的单位仍沿独立的分散小锅炉进行供热的方式,这种方式供热存在以下3方面的问题：2.2.1单锅炉吨位都很小，一在4t/h以下。

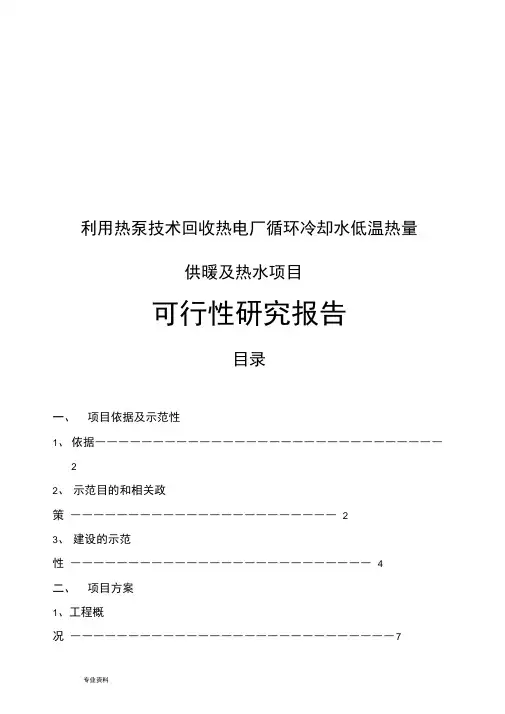

利用热泵技术回收热电厂循环冷却水低温热量供暖及热水项目可行性研究报告目录一、项目依据及示范性1、依据――――――――――――――――――――――――――――――22、示范目的和相关政策――――――――――――――――――――――― 23、建设的示范性―――――――――――――――――――――――――― 4二、项目方案1、工程概况――――――――――――――――――――――――――――72、热泵原理及项目原理――――――――――――――――――――――― 83、项目技术方案―――――――――――――――――――――――――－114、工程检测及维护方案和进度表――――――――――――――――――― 155、存在的问题及规模―――――――――――――――――――――――― 206、热泵机组的介绍――――――――――――――――――――――――― 20三、经济、效益、风险分析1、经济分析――――――――――――――――――――――――――――272、效益分析――――――――――――――――――――――――――――303、风险分析――――――――――――――――――――――――――――32四、工程实例应用1、xx 铁煤集团热电厂――――――――――――――――――――――― 342、大连xx 热电厂――――――――――――――――――――――――― 35五、xx 省xx 热力有限公司资质证明――――――――――――― 36六、相关文件一．项目依据及示范性1、依据1）xx 省建设厅在会议室召开的关于xx 农业职业技术学院“绿色建筑示范工程”项目论证会，用热泵技术回收热电厂循环冷却水低温热量供采暖工程技术方案可行性研讨会。

详细内容见会议纪要（附件一）。

2 ）xx 热电厂提供的2008 年采暖运行数据及冷却循环水冬季运行数据（附件二）。

3）可再生能源建筑应用（地源热泵利用热电厂冷却塔循环水余热供暖）示范申请报告2、示范目的和相关政策2.1 示范目的xx 热电厂位于xx 省xx 市铁东区，热电厂目前使用20 万千瓦的热电机组，发电同时供800 x 104m2的建筑采暖，热电厂以热定电，承担着xxxx 市建筑的供暖任务，在xx 市起着举足轻重的作用。

电厂循环水余热利用方案的研究一、内容综述随着社会经济的快速发展，电厂循环水余热利用已经成为了一种重要的节能减排手段。

循环水余热是指在电厂运行过程中产生的热水、蒸汽和废水等废热资源，这些资源具有很高的潜在价值。

通过科学合理的技术手段，将这些废热资源进行回收利用，不仅可以降低电厂的能耗，减少环境污染，还可以提高电厂的经济效益。

本文将对电厂循环水余热利用方案的研究进行详细的探讨，以期为电厂的可持续发展提供有力的支持。

在当前环保意识日益增强的背景下，电厂循环水余热利用方案的研究显得尤为重要。

通过对国内外相关研究的梳理，我们发现目前电厂循环水余热利用主要采用的方法有：换热器换热、蒸发器蒸发、地源热泵、空气源热泵等。

这些方法各有优缺点，需要根据电厂的具体情况进行选择和优化。

首先换热器换热是一种常见的循环水余热利用方法，其原理是通过换热器将循环水中的高温水与低温水进行热量交换，从而实现余热的回收。

这种方法的优点是设备简单、成本较低，但由于受到水质、流量等因素的影响，换热效率有限。

其次蒸发器蒸发是一种通过蒸发循环水中的潜热来实现余热回收的方法。

这种方法的优点是能够充分利用循环水的潜热资源，提高能源利用率，但设备成本较高，且受环境温度影响较大。

再次地源热泵和空气源热泵是两种新型的循环水余热利用方法，它们分别利用地下或空气中的恒定温度来加热循环水。

这两种方法具有节能效果显著、环保性能好等优点，但由于设备成本较高，目前尚处于推广阶段。

电厂循环水余热利用方案的研究是一个涉及多个领域的综合性课题。

在未来的研究中，我们需要继续深入挖掘各种余热利用方法的优势和局限性，不断优化和完善技术方案，以期为电厂的可持续发展提供更加有效的支持。

同时我们还应加强与政府、企业和科研机构的合作，共同推动电厂循环水余热利用技术的创新和发展。

A. 循环水余热利用的重要性和意义在当今社会，随着经济的快速发展，电力需求也在不断增加。

电厂作为发电的重要基地，其运行过程中产生的大量废热如果不能得到有效利用，不仅会造成资源浪费，还会对环境造成严重污染。

热泵余热资源回收电力利用项目可行性调查报告1.0 概述随着北京世界大都市进程加快、城市发展和居民生活水平的提高。

北京冬季供暖能源需求将继续增加，采暖供热的供需矛盾将日趋凸现。

而热电联产的热电厂如何将原有对外供热量和热电厂的效率提高也已提到日程。

尽管热电厂多种废热排汽可以回收，现只将电厂循环水余热进行利用，实现能源的高效利用符合国家“节能减排”的国策。

北京XX石景山热电厂现装机4x200MW，全部为供热机组，承担北京地区3200万平方米的供热任务。

据2009~2010年供热季节运行数据显示，四台机组整个采暖季平均抽汽量已接近额定抽汽量。

在严寒期已达到甚至超过额定抽汽量，说明电厂供热能力已经受限，特别是首钢搬迁后XX热电厂南线热负荷急剧增加，如若增加供热面积，必须增加新热源。

电厂机组做完功后，经凝汽器循环水带走热量，排入冷却水塔，运行数据显示，全厂每小时通过冷却水塔排出热量为1440GJ，相当于50吨标准煤的发热量，若将这部分排入大气热量回收,采用吸收式热泵技术，即解决了部分热源不足问题，增加电厂供热量从而使电厂产生巨大的经济效益和社会效益。

1.1设计依据和设计范围1.1.1 设计依据1）北京创时能源有限公司与国电华北电力设计院北京设计事务所签订的（北京XX石景山热电厂循环水余热厂利用工程）可行性研究设计合同。

2）2010年4月北京创时能源有限公司编制的“XX热电循环水余热回收项目初步技术方案”。

3）2010年5月华北电力设计院工程有限公司编制的北京XX石景山热电厂循环水余热利用工程初步技术方案（A版）。

4）华北电力设计院原设计的石景山热电厂各专业施工图、竣工图。

5）XX热电厂提供的运行数据。

1.1.2 设计范围1) 在220KV变电装置平台下布置10台热泵和循环水管道，汽水管道，疏水管道的连接。

2)将4号机循环水回水管经升压泵引入热泵放热，放热后循环水再进入凝汽器吸热，采用闭式循环返复运行。

3) 新设循环水升压泵房，包括设备选型，设备布置和有关专业设计。

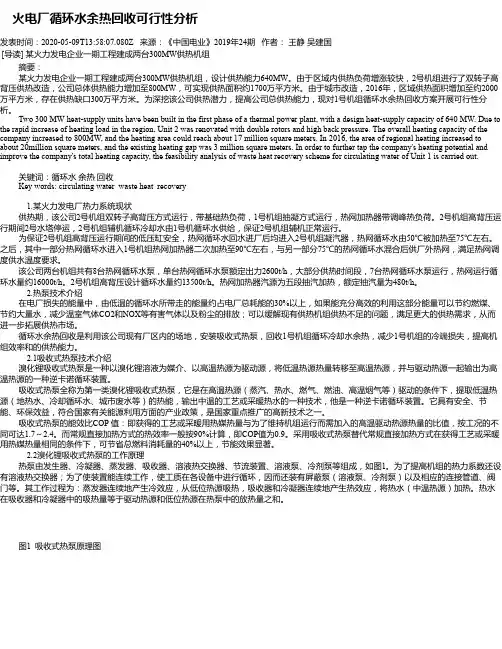

火电厂循环水余热回收可行性分析发表时间：2020-05-09T13:58:07.080Z 来源：《中国电业》2019年24期作者：王静吴建国[导读] 某火力发电企业一期工程建成两台300MW供热机组摘要：某火力发电企业一期工程建成两台300MW供热机组，设计供热能力640MW。

由于区域内供热负荷增涨较快，2号机组进行了双转子高背压供热改造，公司总体供热能力增加至800MW，可实现供热面积约1700万平方米。

由于城市改造，2016年，区域供热面积增加至约2000万平方米，存在供热缺口300万平方米。

为深挖该公司供热潜力，提高公司总供热能力，现对1号机组循环水余热回收方案开展可行性分析。

Two 300 MW heat-supply units have been built in the first phase of a thermal power plant, with a design heat-supply capacity of 640 MW. Due to the rapid increase of heating load in the region, Unit 2 was renovated with double rotors and high back pressure. The overall heating capacity of the company increased to 800MW, and the heating area could reach about 17 million square meters. In 2016, the area of regional heating increased to about 20million square meters, and the existing heating gap was 3 million square meters. In order to further tap the company's heating potential and improve the company's total heating capacity, the feasibility analysis of waste heat recovery scheme for circulating water of Unit 1 is carried out.关键词：循环水余热回收 Key words: circulating water waste heat recovery1.某火力发电厂热力系统现状供热期，该公司2号机组双转子高背压方式运行，带基础热负荷，1号机组抽凝方式运行，热网加热器带调峰热负荷。
