土工用环刀校验规范

环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。

准确至0.1g。

5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

5.2.3.2.3将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。

5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。

5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。

5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

环刀法是测量现场密度的传统方法，国内习惯采用的环刀容积通常为200cm³，环刀高度通常约5cm。

用环刀法测得的密度是环刀内土样所在深度范围内的平均密度，它不能代表整个碾压层的平均密度。

对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。

环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均压实度，而不是碾压层中某一部分的压实度。

因此，在用环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均密度。

回填土环刀取样规范回填土环刀取样规范一、目的和适用范围回填土环刀取样规范适用于土壤工程施工中，对回填土进行取样分析，以保证取样的准确性和可靠性。

二、取样工具和要求1. 取样工具：回填土环刀。

2. 环刀要求：环刀刀口应保持锋利，无明显损伤，刀柄应牢固、无松动现象，保证取样过程的稳定性。

3. 使用前检查：在使用环刀之前，应检查环刀的使用状况和刀口的锐利程度，如有问题应及时更换或进行修整。

三、取样点选择和间距1. 取样点选择：取样点应经过合理的布置和选择，以能够对回填土的代表性进行评估。

每个取样点应选择地形、土层、含水量等方面有代表性的地点。

2. 取样点间距：根据实际情况，确定回填土的取样点间的水平和垂直距离，以保证取样点的均匀性和代表性。

四、取样方法与步骤1. 准备工作：确定好取样点后，清理取样点周围的杂物，保证取样点的干净整洁。

2. 取样方向：环刀插入土体的方向应垂直于取样点的地表，以保证取样的准确性和可靠性。

3. 取样深度：根据设计要求和土壤特性，确定每个取样点的取样深度，并在环刀上标注相应的深度线。

4. 取样操作：将环刀垂直插入取样点，慢慢向下推进，一直到达预定的取样深度。

5. 取出样品：当达到取样深度后，将环刀缓慢向上回提，保持土样的完整性，并将取出的样品放入密封的样品袋中。

6. 样品保存：取样完成后，及时将样品送至实验室，并按照相关标准进行样品的保存和分析。

五、注意事项1. 操作人员应熟悉环刀的使用方法和安全操作规程，确保取样过程的安全性和准确性。

2. 在取样过程中，应避免受到其他杂物或固体颗粒的干扰，以保证回填土样品的准确性。

3. 根据不同的取样点和深度，可以对每个取样点进行多次取样，以减少取样误差，并最终得到更加准确的结果。

4. 取样完成后，应在取样点上进行标记，明确取样位置和样品的编号，方便后续分析和统计。

5. 样品的保存和运输应按照相关标准和要求进行，以保证样品的完整性和分析结果的可靠性。

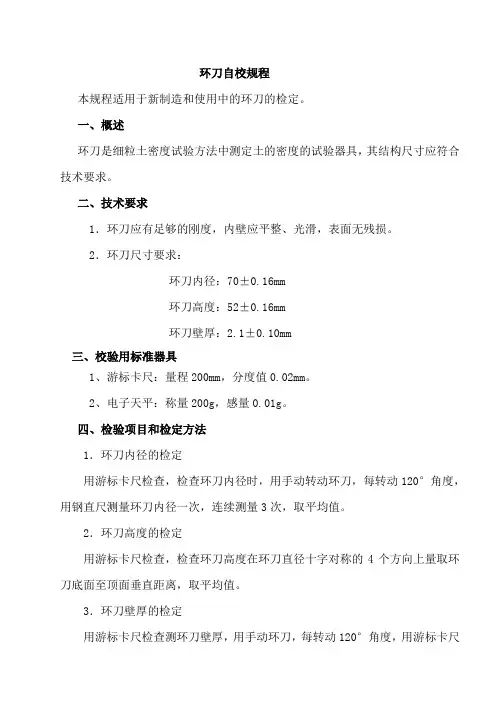

环刀自校规程
本规程适用于新制造和使用中的环刀的检定。

一、概述
环刀是细粒土密度试验方法中测定土的密度的试验器具，其结构尺寸应符合技术要求。

二、技术要求
1．环刀应有足够的刚度，内壁应平整、光滑，表面无残损。

2．环刀尺寸要求：
环刀内径：70±0.16mm
环刀高度：52±0.16mm
环刀壁厚：2.1±0.10mm
三、校验用标准器具
1、游标卡尺：量程200mm，分度值0.02mm。

2、电子天平：称量200g，感量0.01g。

四、检验项目和检定方法
1．环刀内径的检定
用游标卡尺检查，检查环刀内径时，用手动转动环刀，每转动120°角度，用钢直尺测量环刀内径一次，连续测量3次，取平均值。

2．环刀高度的检定
用游标卡尺检查，检查环刀高度在环刀直径十字对称的4个方向上量取环刀底面至顶面垂直距离，取平均值。

3．环刀壁厚的检定
用游标卡尺检查测环刀壁厚，用手动环刀，每转动120°角度，用游标卡尺
测量壁厚一次，连续测量3次，取平均值。

五、检定结果处理
1．环刀应全部符合技术要求方为合格。

2．检定周期为一年。

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。

求其算术平均值。

三、计算按式（4--10）计算试验的含水量。

%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

本规程适用于新制造和使用中的环刀的检定，检定周期为一年。

一、概述环刀是细粒土密度试验方法中测定土的密度的试验器具，其结构尺寸应符合技术要求。

二、技术要求1．环刀应有足够的刚度，内壁应平整、光滑，表面无残损。

2．环刀尺寸要求：环刀内径：70±0.16mm环刀高度：52±0.16mm环刀壁厚：2.1±0.10mm三、校验用标准器具游标卡尺：量程300mm，分度值0.02mm。

四、检验项目和检定方法用游标卡尺测量黄岛内径、高、壁厚。

五、检定结果处理环刀应全部符合技术要求方为合格。

六、校验记录：仪器编号：校验号：无侧限试模校验方法本方法适用于新购和使用中以及检修后的无侧限试模的校验。

一、技术要求1.1 试模内表面和垫块表面光滑。

1.2试模内径150±1㎜、100±1㎜和50±1㎜三种。

每个试模有两个垫块。

试模高度减去两个垫块厚度为150±1㎜、100±1㎜和50±1㎜三种。

二、校验项目及条件2.1 校验项目2.1.1 外观。

2.1.2 几何尺寸。

2.2 校验用器具2.2.1 游标卡尺 量程300㎜ 分度值0.02㎜三、校验方法3.1目测和手摸是否光滑、平整。

3.2用游标卡尺测量个部分的尺寸。

四、校验结果处理全部校验项目均符合技术要求为合格。

五、校验周期与记录校验周期为12个月或使用前检验。

校验记录格式见下表。

无测限试模校验规程仪器编号：校验号：。

土壤环刀法相关的国标主要有《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《建筑地基基础设计规范》（GB50007-2002）以及《建筑地基处理技术规范》（JGJ79-2002）。

在压实填土的过程中，应分层取样检验土的干密度和含水量。

每50-100m2面积内应有一个检验点，根据检验结果求得压实系数。

具体标准规定如下：
当取土样检验垫层的质量时，对大基坑每50-100m2应不少于1个检验点；对基槽每10-20m 应不少于1个点；每单独柱基应不少于1个点。

当整片垫层的面积≤300m2时，环刀法为30-50m2布置一个；贯入法为10-15m2布置一个。

当面积>300m2时，环刀法为50-100m2布置一个；贯入法为20-30m2布置一个。

以上就是与土壤环刀法相关的国标内容，希望对您有所帮助。

请注意，这些规定可能会随时间变化，请务必查阅最新的国家标准以获取最准确的信息。

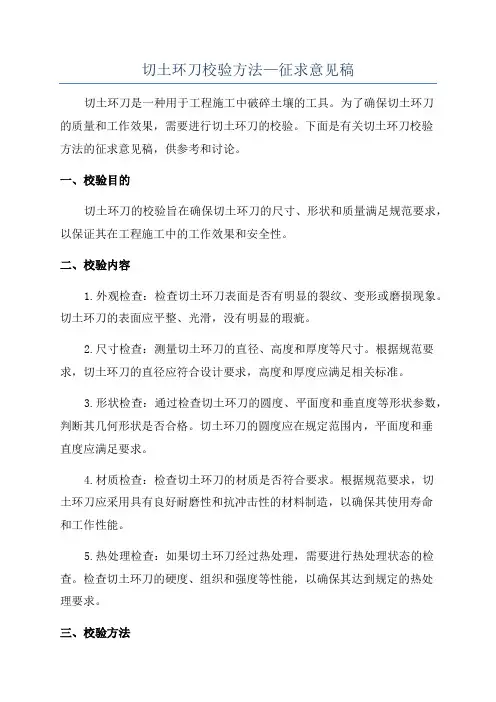

切土环刀校验方法—征求意见稿切土环刀是一种用于工程施工中破碎土壤的工具。

为了确保切土环刀的质量和工作效果，需要进行切土环刀的校验。

下面是有关切土环刀校验方法的征求意见稿，供参考和讨论。

一、校验目的切土环刀的校验旨在确保切土环刀的尺寸、形状和质量满足规范要求，以保证其在工程施工中的工作效果和安全性。

二、校验内容1.外观检查：检查切土环刀表面是否有明显的裂纹、变形或磨损现象。

切土环刀的表面应平整、光滑，没有明显的瑕疵。

2.尺寸检查：测量切土环刀的直径、高度和厚度等尺寸。

根据规范要求，切土环刀的直径应符合设计要求，高度和厚度应满足相关标准。

3.形状检查：通过检查切土环刀的圆度、平面度和垂直度等形状参数，判断其几何形状是否合格。

切土环刀的圆度应在规定范围内，平面度和垂直度应满足要求。

4.材质检查：检查切土环刀的材质是否符合要求。

根据规范要求，切土环刀应采用具有良好耐磨性和抗冲击性的材料制造，以确保其使用寿命和工作性能。

5.热处理检查：如果切土环刀经过热处理，需要进行热处理状态的检查。

检查切土环刀的硬度、组织和强度等性能，以确保其达到规定的热处理要求。

三、校验方法1.外观检查：用目视和触摸等方法检查切土环刀表面是否存在明显的瑕疵。

检查过程中可以使用放大镜或显微镜等工具进行细致观察。

2.尺寸检查：使用测量仪器（例如卡尺、游标卡尺、高度尺等）对切土环刀进行尺寸测量。

对于直径较大的切土环刀，可以采用三坐标测量仪等高精度仪器进行测量。

3.形状检查：使用测量仪器（例如平面度测量仪、圆度测量仪等）对切土环刀进行形状测量。

可以根据测量结果和相应的几何参数进行判断，是否符合要求。

4.材质检查：采用化学成分分析、金相组织观察和硬度测试等方法，对切土环刀的材质进行检查。

可以根据检查结果和规范要求，判断材质是否符合要求。

5.热处理检查：对经过热处理的切土环刀，可以采用硬度测试、金相组织观察和拉伸试验等方法进行检查。

可以根据检查结果和规范要求，判断热处理状态是否符合要求。

环刀操作规范
1.取直径与高各为5cm的环刀一个，计算其体积并称重（精确到0.1g）。

2.在田间选择有代表性的地块，先将地面刮平，然后把环刀轻轻地垂直压入土中，至环刀内全部充满土壤为止，但不得破坏土壤的自然状态。

3.用土铲把环刀挖出来，用小刀细心地刮去粘在环刀外壁上的泥土，而后仔细地把环刀两端削平，使土样与环刀容积相等，立即盖上环刀盖，迅速带回实验室准确称重。

4.将称好的盛土环刀置于瓷蒸发皿中，放在烘箱里，于105℃条件下连续烘烤6～8h，冷却后称重，测定土壤含水量（或在田间同地同时取10g土样或从环刀内取10g土样于已知重量的铝盒中用酒精燃烧法测定土壤含水量）；计算干土重量。

5.将上述各步测定结果详细填入记录表中:
六、结果计算：
环刀内干土重（g）= 湿土重（g）×100 / （土壤含水量% +100）
土壤容重（g/㎝3）= 环刀内干土重（g）/ 环刀体积（㎝3）
土壤孔隙度（%）=（1-土壤容重/土壤密度）×100% （土壤密度常取2.65g/㎝3）。

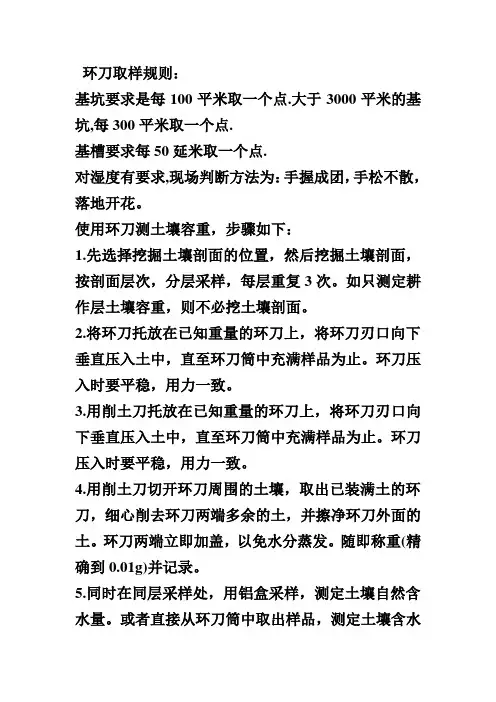

环刀取样规则：基坑要求是每100平米取一个点.大于3000平米的基坑,每300平米取一个点.基槽要求每50延米取一个点.对湿度有要求,现场判断方法为：手握成团，手松不散，落地开花。

使用环刀测土壤容重，步骤如下：1.先选择挖掘土壤剖面的位置，然后挖掘土壤剖面，按剖面层次，分层采样，每层重复3次。

如只测定耕作层土壤容重，则不必挖土壤剖面。

2.将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

3.用削土刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

4.用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。

环刀两端立即加盖，以免水分蒸发。

随即称重(精确到0.01g)并记录。

5.同时在同层采样处，用铝盒采样，测定土壤自然含水量。

或者直接从环刀筒中取出样品，测定土壤含水量。

按下式计算土壤容重。

d=g·100/[V·(100+W)]式中：d—土壤容重(g/cm3)g—环刀内湿土重(g)V—环刀容积(cm3)W—样品含水量(%)取土环刀最常用的规格是：Φ100、Φ200规格Φ200：取土容量：200立方厘米，高度：53MM 内径:70MM环刀的计算步骤：试验前先量环刀的尺寸，计算出环的体积，用环刀中土的质量除以环刀的体积，就是土的湿密度，再用湿密度除以（1+含水量），就是土的干密度P=M/V压实度=干密度/试验做出的最大干密度土壤含水量（重量％）＝（原土重-烘干土重）/烘干土重×100％土壤含水量（重量％）＝（水重/烘干土重*100%。

一、环刀法算密度的方法
1、计算含水量是用土中水的质量除以干土的质量，所以就是2/98；
2、先更正一下，不叫“击实标准”，叫“标准击实”，不是推算出来的，是在室做标准击实试验得来的，简单说一下，就是用不同的含水量，做击实试验，取干密度最大的那个，那么这个密度就是最大干密度，所对应的含水量就是最佳含水量；
3、砂子的密度是必须通过检测之前做出来的，应该是已知的，砂子灌到试坑里的质量也是检测称出来的，用试坑里砂子的质量除以砂子的密度就是试坑的体积；
4、环刀的计算步骤：试验前先量环刀的尺寸，计算出环的体积，用环刀中土的质量除以环刀的体积，就是土的湿密度，再用湿密度除以（1+含水量），就是土的干密度；
5、灌砂法的计算步骤：和环刀差不多的，用试坑中土的质量除以试坑的体积（计算方法见第三点），就是湿密度，干密度和第四点是一样的。

1将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

2用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。

环刀两端立即加盖，以免水分蒸发。

随即称重(精确到0.01g)并记录。

3同时在同层采样处，用铝盒采样，测定土壤自然含水量。

或者直接从环刀筒中取出样品，测定土壤含水量。

结果计算按下式计算土壤容重。

d=g•100/[V•(100+W)]
式中：d—土壤容重(g/cm3)
g—环刀内湿土重(g)
V—环刀容积(cm3)
W—样品含水量(%)。

回填土土工实验检测送样频率一.取样数目土样取样数目,应根据现行国度尺度及所属行业或地区现行尺度履行.（一）根据《建筑地基基本工程施工质量验收规范》（GB50202－）和《建筑地基基本设计规范》（GB50007－）取样在压实填土的进程中,应分层取样磨练土的干密度和含水量.每 50－100m2面积内应有一个磨练点,根据磨练成果求得压实系数.（环刀法）（二）根据《建筑地基处理技巧规范》（JGJ79－）取样当取土样磨练垫层的质量时,对大基坑每50－100m2应许多于1个磨练点;对基槽每10－20m应许多于1个点;每单独柱基应许多于1个点.（环刀法）1、整片垫层（1）面积≤300m2时;环刀法为30－50m2安插一个;贯入法为10－15m2安插一个. （2）面积＞300m2时;环刀法为50－100m2安插一个;贯入法为20－30m2安插一个.2、条形基本下垫层（1）参照整片垫层请求. （2）环刀法每20m 至少安插一个;贯入法每5m至少安插一个.3、单独基本下垫层（1）参照整片垫层请求. （2）每个单独基本下垫层许多于两个测点.（三）根据《城市道路工程施工及验收规程》（DBJ08－225－1997）取样土路基.石灰土垫层检测频率：每层1000m2测一组,每组3点.（环刀法）人行道路基.土路肩检测频率：每100m测2点.（环刀法）砂砾.碎石垫层.三渣下层检测频率：每层1000m2测1点.（灌砂法）二灰土底下层检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点.（环刀法）（四）根据《市政排水管道工程施工及验收规程》（DBJ08－220－1996）取样沟槽覆土.沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组,每组3点.（环刀法）（五）根据《市政桥梁工程施工及验收规范》（DBJ08－228－1997）取样基坑填土的检测频率：每座墩.台或每仓驳岸.防汛墙,每层测一组,每组3点.二、取样须知1、采纳的土样应具有必定的代表性,取样量应能知足实验的须要.2、鉴于基本回填材料根本上是扰动土,在按设计请求及所定的测点处,每层应按请求夯实,采取环刀取样时,应留意以下事项：（1）现场取样必须是在见证人监视下,由取样人员按请求在测点处取样,而取样.见证人员,必须经由过程资历考察. （2）取样时应使环刀在测点处垂直而下,并应在夯实层2/3处取样. （3）取样时应留意免使土样受到外力感化,环刀内应充满土样,假如环刀内土样缺少,应将同类土样补足. （4）尽量使土样受最低程度的扰动,并使土样保持自然含水量. （5）如碰到原状土测试情形,除土样尽可能免受扰动外,还应留意保持土样的原状构造及其自然湿度.三、土样存放及输送在现场取样后,原则上应实时将土样输送到实验室.土样存放及输送中,还须留意以下事项：1.土样存放（1）将现场采纳的土样,立刻放入密封的土样盒或密封的土样筒内,同时贴上响应的标签. （2）如无密封的土样盒和密封的土样筒时,可将取得的土样,用砂布包裹,并用蜡融密实. （3）密封土样宜放在室内常温处,使其防止日晒.雨淋及冻融等有害身分的影响.2.土样输送症结问题是使土样在输送进程中少受振动.四、送样请求为确保基本回填的公平性.靠得住性和科学性,有关人员应卖力.精确地填写好土样实验的委托单,现场取样记载及土样标签等有关内容.1.土工实验委托单在见证人员陪伴下,送样人应精确填写下述内容：委托单位.工程名称.实验项目.设计请求.现场土样的辨别号称.夯实办法.测点标高.测点编号.取样日期.取样地点.填单日期.取样人.送样人.见证人以及接洽德律风等.同时还应附上测点平面图.2.现场取样记载（1）测点标高.部位及相对应的取样日期. （2）取样人.见证人.3.土样标签（1）标签纸以选用韧质纸为佳. （2）土样标签编号应与现场取样记载上的编号一致.。

土工环刀校准方法（xx-2018-16）
本方法适用于土工环刀的校准。

1.技术要求
1.1环刀应圆整，无明显的变形，无缺陷。

1.2内径：（61.8±0.15）mm，（79.8±0.15），60-80mm（现场检测用）
1.3高度：（20.0±0.10）mm，20-30mm（现场检测用）
2.校准项目及条件
2.1校准用器具：游标卡尺，量程300mm，分度值0.02mm；
2.2校准项目
2.2.1外观检查
2.2.2环刀口内径
2.2.3环刀口高度
3.校准方法
3.1外观检查：按照本方法1.1条要求进行目测检查。

3.2环刀内径校准：用游标卡尺测量环刀内径，每120°测量1次，共测量3次。

3.3环刀高度校准：用游标卡尺测量环刀高度，每120°测量1次，共测量3次。

4.校准结果处理
全部校准项目均符合技术要求为合格。

5.校准周期
校准周期为1年。

6.校准记录
环刀校准记录。

压实度检测方法（环刀法）（GB/T50123-2019；土工试验方法标准）
①擦净环刀，称取环刀质量m2。

②在试验地点，将面积约30cm*30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达到一定深度（1/3），使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

③将定向筒齿钉固定于铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

④将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

⑤去掉击实锤和定向筒，用镐将环刀及试样挖出。

⑥轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

⑦擦净环刀外壁，用天平称取出环刀及试样合计质量。

⑧自环刀中取出试样，取具有代表性的试样，测定其含水率。
