E-R原纸及瓦楞纸的物理性能解析

瓦楞纸原纸质量标准
一、定量
定量是指每平方米纸的重量，是瓦楞纸原纸质量标准中的重要指标之一。

在相同厚度的情况下，定量高的原纸比定量低的原纸更重，因此定量也是衡量瓦楞纸生产效率和成本的重要指标之一。

通常，根据产品的不同要求，定量范围在18-35克/平方米之间。

二、紧度
紧度是指每立方厘米纸的体积重量，是反映纸张结构紧密程度的指标。

紧度越高的原纸，其结构越紧密，纸张的刚性和挺度也越好。

但是，紧度过高也可能导致纸张过于硬脆，影响加工和使用的性能。

因此，在选择瓦楞纸原纸时，需要根据具体用途和加工工艺选择合适的紧度。

三、横向环压强度指数
横向环压强度指数是指原纸在横向上的抗压强度，是反映纸张物理性能的重要指标之一。

高横向环压强度指数的原纸能够承受更大的外部压力和重量，不易变形和损坏。

因此，在选择瓦楞纸原纸时，需要选择具有较高横向环压强度指数的原纸。

四、纵向裂断长
纵向裂断长是指原纸在纵向上的抗拉强度，也是反映纸张物理性能的重要指标之一。

高纵向裂断长的原纸能够承受更大的拉力，不易被撕裂或拉断。

因此，在选择瓦楞纸原纸时，需要选择具有较高纵向裂断长的原纸。

五、水分
水分是指原纸中的含水量，是反映纸张干燥程度的指标。

水分过高的原纸容
易产生变形和收缩，影响加工和使用性能；水分过低的原纸容易产生静电和尘埃，也会影响加工和使用性能。

因此，在选择瓦楞纸原纸时，需要选择水分含量适中的原纸。

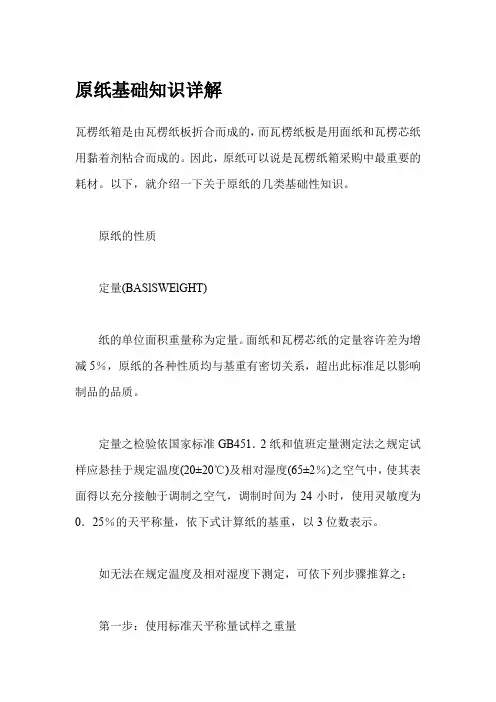

原纸基础知识详解瓦楞纸箱是由瓦楞纸板折合而成的，而瓦楞纸板是用面纸和瓦楞芯纸用黏着剂粘合而成的。

因此，原纸可以说是瓦楞纸箱采购中最重要的耗材。

以下，就介绍一下关于原纸的几类基础性知识。

原纸的性质定量(BASlSWElGHT)纸的单位面积重量称为定量。

面纸和瓦楞芯纸的定量容许差为增减5％，原纸的各种性质均与基重有密切关系，超出此标准足以影响制品的品质。

定量之检验依国家标准GB451．2纸和值班定量测定法之规定试样应悬挂于规定温度(20±20℃)及相对湿度(65±2％)之空气中，使其表面得以充分接触于调制之空气，调制时间为24小时，使用灵敏度为0．25％的天平称量，依下式计算纸的基重，以3位数表示。

如无法在规定温度及相对湿度下测定，可依下列步骤推算之：第一步：使用标准天平称量试样之重量第二步：依GB462纸和纸板水分测定法测定纸样之水分含量第三步：依下式计算含水率为9％时的重量即为该试样之定量试样之定量(g／m2)=水分含量0.09厚度(THICKNESS或CALlPER)纸之厚度表示法公制是以公厘(mm)表示，英制是以寸(inch)表示，英、美方面对瓦楞芯纸通常以"点"(rail)表示，每点等于0．001寸，例如常用的26b／MSF2之瓦楞芯纸厚度为0009寸，俗称"9点"纸。

由原纸的厚度加上瓦楞之高度可得瓦楞纸板之厚度，可藉以明了瓦楞辊(CORRUGATINGROLL)磨损程度及瓦楞纸板在加工过程中对纸箱强度减损的程度。

破裂强度又称顶破力(BURSTlNGSTRENGTH)破裂强度在瓦楞纸箱的制造上是十分重要的项目，试样在直径l．2寸之圆的面积上，以一定的加压速度施压使之破裂，破裂时施与纸张上之压力称为耐破度，依照国家标；隹GBl539纸板耐破度测定法测定，其单位表示方法公制以每平方公分若干公斤(k9／cm2)表示，英制以每平方寸若干磅(Eb／in2)。

瓦楞纸和纸箱的强度试验及分析瓦楞纸是制造各种纸箱及包装的主要材料，瓦楞纸的质量以及强度将直接影响到纸箱或是包装的质量。

瓦楞纸的质量和强度的要求，一方面受生产工艺及操作的影响和限制，另一方面受到将要包装产品和使用用途的要求。

因此，严格的测定瓦楞纸的各方面强度指标在包装印刷和生产中是非常重要的环节，对于保证产品质量和性能有着相当重要的意义。

一、瓦楞纸版的强度试验和分析取样是对瓦楞纸板准确测量的第一步。

取样要能最大限度的代表整批产品的特性，但又要尽可能的少。

我国在标准上规定为3%～5%，也可以根据具体的生产规模和情况进行抽样。

取样之后要对纸版进行处理，使测定的数据在某一特定的条件下取得，这样的数据才能在相同的条件下进行比较。

空气的湿度和温度对纸和纸板的物理机械性能有很大的影响。

在测量前做适当的调湿处理是必要的。

以下我们介绍瓦楞纸的强度指标和试验方式。

01、瓦楞纸板和纸箱板的环压强度要测定原纸或纸板沿幅宽方向（即垂直于纸张的厚度）的抗压强度，是比较困难的。

因为纸或纸板的厚度都很小，要在一张平直的纸上沿垂直其厚度的方向施加压力，而又要原纸或纸板维持其形状稳定是难于做到的。

若把纸或纸板围成环形，施加压力时其形稳性就好得多。

因此，把原纸或纸板围成环形，然后测量其抗压强度，这就是原纸或纸板的环压强度。

测量是在小型压力试验机上进行的。

02、瓦楞芯的平压强度瓦楞芯的主要作用是当瓦楞纸板受压变形时，能够保持纸板具有一定的厚度，从而使纸板获得较大的惯性矩。

瓦楞纸要起的这个作用与它在单面机上制成瓦楞的可靠性能有密切的联系。

瓦楞纸芯要能承受得起应力和应变的作用，并在高速起楞的时候形成均一的等高瓦楞，并能牢固地与面纸贴合。

瓦楞芯的这个作用可用槽纹瓦楞芯的平压强度来衡量。

瓦楞芯的平压强度的测定是，先把瓦楞原纸在一定温度和一定的压力下，用槽纹试验仪压成一定形状的瓦楞。

然后在小型试验机上做平压试验，测定其承载能力，并以KN（kgf）表示。

瓦楞纸箱的强度设计和原纸选择在瓦楞纸箱的强度设计工作中，必须考虑包装产品的流通环境和瓦楞纸箱的生产工艺两大因素，否则难以保证设计的包装能有效地保护包装的产品；同样，只有熟悉包装工业原纸、瓦楞纸板和瓦楞纸箱的性质和相关标准，才能保证包装设计的合理性，避免不足包装和过份包装。

一、产品的流通环境及其对瓦楞纸箱包装的影响产品的流通环境，主要包括温湿度环境、产品堆码时间、产品堆码方式、装卸流通方式以及其他因素的影响，流通环境对瓦楞纸箱包装的影响可概括如下表1所示：表1 流通环境对瓦楞纸箱包装的影响除了流通环境，瓦楞纸箱的生产工艺对其强度也施加了不同程度的影响。

二、瓦楞纸箱的生产工艺对其强度的影响瓦楞纸箱的生产工艺的影响因素，主要包括印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置和模切工艺等等。

可概括如下表2所示：表2 瓦楞纸箱的生产工艺对其强度的影响三、纸箱的安全系数流通环境各种因素对产品包装的影响程度，可以用一个系数K表示，这个系数就是安全系数，也叫劣变系数。

假如温湿度环境、堆码时间、堆码方式、装卸流通方式等导致产品包装的抗压强度下降分别为α、β、γ、δ、……，则安全系数K=1/[(1-α)(1-β)(1-γ)(1-δ)……]对于瓦楞纸箱包装，因为瓦楞纸箱的生产工艺的影响，安全系数需要修正。

假如印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置、模切工艺等导致产品包装的抗压强度下降分别为a、b、c、d、……，则安全系数K=(1+a+b+c+d+……)/[(1-α)(1-β)(1-γ)(1-δ)……]根据以上安全系数的推算，以及长期实践，美国材料与试验协会制订了标准ASTM D4169，在04a项中，根据不同情况和产品的贵重程度制定了相应的安全系数，如表3所示：表3 纸箱的安全系数选择四、纸箱的强度计算根据设计得到的纸箱强度，包括耐破强度BST、边压强度ECT、抗压强度BCT（必须先转化为纸板的边压强度）和戳穿强度PET等技术指标，可以参考相关的企业原纸标准和国家标准（GB/T13023-1991和GB/T13024-2003等）和以下计算公式，得到合理的原纸配材。

本文摘自再生资源回收-变宝网（）瓦楞原纸的性能指标瓦楞原纸的质量直接影响到瓦楞纸板的弹性、平压强度、垂直抗压强度等。

然而随着瓦楞纸箱行业技术水平的不断提高，很多企业都已经对瓦楞原纸提出了更高的要求。

1定量定量是指每平方米纸或纸板的重量，单位为g/m2。

目前，纸箱企业多用定量为150g/m2和125g/m2的瓦楞原纸。

然而，随着人们对纸箱功能要求的不断提高，瓦楞纸箱已经从单纯的运输包装向兼顾运输包装和装潢包装的方向发展，纸箱轻量化势在必行。

同时，随着环保要求的逐步提高，低定量、高强度瓦楞纸板的应用越来越广泛。

一些技术实力较强的企业开始采用定量为90g/m2、95g/m2的瓦楞原纸。

显然，表1所示的瓦楞原纸定量已经不足以满足目前纸箱行业的发展需求。

2紧度紧度又称表观密度，是指每立方厘米的纸或纸板的重量。

紧度在一定程度上表示了纸或纸板的结构、透气度、吸收性等，一般瓦楞原纸的紧度以0.45～0.50g/cm3为宜。

表1中A等瓦楞原纸的紧度为0.50g/cm3，而目前一些企业标准中，该项指标有的为0.55g/cm3，有的为0.53g/cm3。

3横向环压强度环压强度是指将一定尺寸（宽为12.7mm，长为152mm）的试样插在试样座内，形成圆环形，在两测量板之间进行压缩，试样在压溃前所能承受的最大力，单位为牛顿（N）。

受瓦楞纸板生产工艺影响，瓦楞纸板的横向环压强度决定了纸箱成型后的抗压强度。

4纵向裂断长裂断长是指宽度一致的纸条依靠本身重量将纸拉断时所需的长度，单位为千米（km）。

纸条断裂时，若宽度方向为纸张的横向，则测得的结果为纸张的纵向裂断长。

表1中A等瓦楞原纸纵向裂断长为4.30km，而有的企业标准将其定为4.50km。

5交货水分交货水分是指交货时瓦楞原纸或纸板中的含水量大小，用百分比（%）表示。

交货水分对纸箱箱体强度影响很大。

若含水量过高，纸板挺度变差，压楞和粘合质量也差；若含水量过低，纸质会过脆，压楞时容易破裂，且耐折度也差。

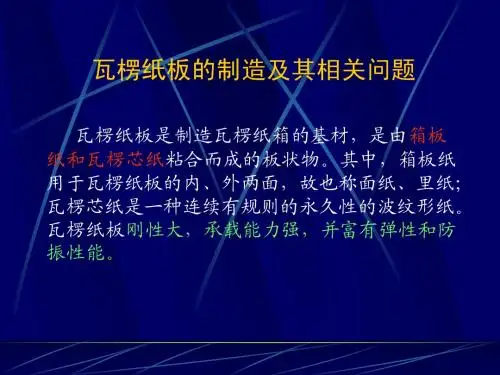

瓦楞纸箱原纸与性能介绍一、瓦楞纸板的原纸种类分为面纸和瓦楞纸两种。

这是根据它们在瓦楞纸板结构中断处的位置来划分的。

同样的一种纸材，如果用于制造瓦楞或芯衬纸，那么就叫瓦楞纸或芯纸。

二、纸板和瓦楞原纸的制造方法及用途三、箱板纸与瓦楞纸的等级划分箱板纸：根据GB13024-91标准分A、B、C、D、E五个等级。

A设为最高级，E设为最低级别，其性能参数和指标，各级别都有所不同。

主要技术指标有：1、定量（单位：g/㎡）2、紧度（单位：g/㎝3）3、耐折度（单位：次）4、耐破度（单位：KPa） 5 、吸水性（单位：g/㎡）6、水分（单位：%）7、环压强度（单位：N·㎡/ g）瓦楞原纸：根据GB13023-91标准分A、B、C、D四个级别。

主要技术指标有：1、定量（单位：g/㎡）2、紧度（单位：g/㎝3）3、耐破度（单位：KPa）4、抗张力（单位：N）5、环压强度（单位：N·㎡/ g）四、瓦楞原纸的性能要求1、高速贴合适应性近年来制造瓦楞纸板的速度越来越快，所以瓦楞纸板的高速贴合性，也显得越来越重要。

为了能承受高速贴合性，瓦楞原纸特别是瓦楞纸必须结实又柔软。

2、均匀性在上机并制作成瓦楞箱时，如果有一部分强度较低落，那么重量就会集中作用在这个薄弱部位上，使瓦楞纸箱的整体强度下降，均匀性主要有纸张薄厚不均和水分不均两种。

3、强度纸板的强度是通过特有的结构形式表现出来的，也就是面与瓦纸之间的保持一定的问题，才能表现出来应有的强度。

从材料力学上看，就要求纸板的断面必须具有较大的“惯性距”，如果平压强度（CMT）太低就不能保持两张面纸之间的间距。

这是即使面纸强度很高，那么制造出来的瓦楞纸板也不会提高，所以瓦楞纸必须具有较高的强度（CMT）。

4、外观面纸主要不应有污渍、裂纹、破洞、斑点、色泽不匀、纤维排列不顺、有浆斑。

5、裂纹除印纸的本身质量原因外，温湿度、大气环境和使用方法不当都会产生裂纹，如果瓦纸太硬，面纸太差，这样会产生裂纹或断裂。
