网络基础互联-线缆连接

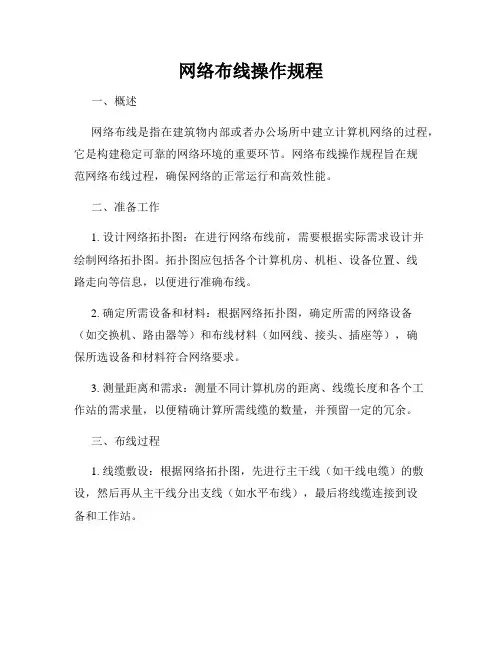

网络布线操作规程一、概述网络布线是指在建筑物内部或者办公场所中建立计算机网络的过程，它是构建稳定可靠的网络环境的重要环节。

网络布线操作规程旨在规范网络布线过程，确保网络的正常运行和高效性能。

二、准备工作1. 设计网络拓扑图：在进行网络布线前，需要根据实际需求设计并绘制网络拓扑图。

拓扑图应包括各个计算机房、机柜、设备位置、线路走向等信息，以便进行准确布线。

2. 确定所需设备和材料：根据网络拓扑图，确定所需的网络设备（如交换机、路由器等）和布线材料（如网线、接头、插座等），确保所选设备和材料符合网络要求。

3. 测量距离和需求：测量不同计算机房的距离、线缆长度和各个工作站的需求量，以便精确计算所需线缆的数量，并预留一定的冗余。

三、布线过程1. 线缆敷设：根据网络拓扑图，先进行主干线（如干线电缆）的敷设，然后再从主干线分出支线（如水平布线），最后将线缆连接到设备和工作站。

2. 线缆保护：在布线过程中，需要采取措施保护线缆以防止损坏。

如通过穿线管、电缆槽等方式将线缆固定在墙壁或地面上，避免被踩踏或拉扯。

3. 连接设备：将线缆连接到相应的网络设备上，确保连接稳定可靠。

连接时应注意正确使用标准的接头，并进行正确的线序排列。

连接完成后，应对连接进行测试，确保网络信号畅通。

四、验收和维护1. 验收：在网络布线完成后，进行验收工作以确保布线符合要求。

包括对线缆连接、布线路线、标识等进行检查，确保线路无毛刺、无接触不良等问题。

2. 维护：进行网络布线后，需定期检查和维护线缆和设备。

检查是否有断线、松动或割破的情况，并进行相应的修复或更换。

同时，定期清理设备周围的灰尘和杂物，保持通风良好。

3. 文档记录：对网络布线过程进行详细的记录，包括布线图、连接图、设备清单等，以备后续维护和升级使用。

五、安全注意事项1. 安全用电：在进行电缆敷设时，应注意安全用电，确保线缆不与高压电缆搭线，避免电气事故的发生。

2. 防雷措施：建议在网络布线中采取相应的防雷措施，如安装避雷器、接地线等，以保护网络设备免受雷击的影响。

计算机网络连接基础知识1．1．1 什么是计算机网络计算机网络，是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。

简单地说，计算机网络就是通过电缆、电话线或无线通讯将两台以上的计算机互连起来的集合。

计算机网络的发展经历了面向终端的单级计算机网络、计算机网络对计算机网络和开放式标准化计算机网络三个阶段。

计算机网络通俗地讲就是由多台计算机<或其它计算机网络设备）通过传输介质和软件物理<或逻辑）连接在一起组成的。

总的来说计算机网络的组成基本上包括：计算机、网络操作系统、传输介质<可以是有形的，也可以是无形的，如无线网络的传输介质就是看不见的电磁波）以及相应的应用软件四部分。

1．1．2 计算机网络的主要功能计算机网络的功能要目的是实现计算机之间的资源共享、网络通信和对计算机的集中管理。

除此之外还有负荷均衡、分布处理和提高系统安全与可靠性等功能。

1、资源共享<1）硬件资源:包括各种类型的计算机、大容量存储设备、计算机外部设备，如彩色打印机、静电绘图仪等。

<2）软件资源:包括各种应用软件、工具软件、系统开发所用的支撑软件、语言处理程序、数据库管理系统等。

<3）数据资源：包括数据库文件、数据库、办公文档资料、企业生产报表等。

<4）信道资源：通信信道可以理解为电信号的传输介质。

通信信道的共享是计算机网络中最重要的共享资源之一。

2、网络通信通信通道可以传输各种类型的信息,包括数据信息和图形、图像、声音、视频流等各种多媒体信息。

3、分布处理把要处理的任务分散到各个计算机上运行，而不是集中在一台大型计算机上。

这样，不仅可以降低软件设计的复杂性，而且还可以大大提高工作效率和降低成本。

4、集中管理计算机在没有联网的条件下，每台计算机都是一个“信息孤岛”。

在管理这些计算机时，必须分别管理。

网络综合布线基础知识网络综合布线是指在一个建筑物内安装并部署计算机网络所需的所有线缆、插头、接口以及设备的过程。

它是建立一个可靠、高效的网络环境的基础，对于现代化办公室和家庭网络而言，具有重要的意义。

本文将介绍网络综合布线的基本要素和相关知识。

一、网络综合布线的重要性一个良好的网络综合布线系统可以提供高速、可靠的网络连接，并减少故障和维护成本。

它还能够支持多种网络应用和设备，满足不同场景下的需求。

一个优秀的布线系统可以提供低延迟、高带宽的数据传输，保证网络的稳定性和通信的质量。

二、网络综合布线的基本要素1. 线缆选择网络综合布线中最常用的线缆类型包括双绞线、同轴电缆和光纤。

双绞线适用于大多数办公室和家庭网络环境，可提供高速可靠的数据传输。

同轴电缆适用于长距离传输和多媒体应用，具有较高的带宽和抗干扰能力。

光纤是一种高速传输媒介，适用于大型数据中心和高要求的网络环境。

2. 接口和插头网络综合布线系统中使用标准化的接口和插头，以确保设备之间的相互兼容性和连接质量。

常见的接口类型包括RJ-45（用于双绞线）、BNC（用于同轴电缆）以及LC、SC等（用于光纤）。

3. 设备间的连接网络综合布线系统需要合理规划和连接各个设备，包括服务器、交换机、路由器、终端设备等等。

通过正确的布线连接，可以实现设备之间的高效通信和数据传输。

4. 机房设计网络综合布线系统需要有一个合适的机房来容纳服务器、交换机等设备，并提供良好的通风和散热条件。

机房的合理设计可以降低设备的故障率，保障网络的稳定性。

三、网络综合布线的规范和标准为了确保网络综合布线的质量和可靠性，相关的标准和规范被制定出来。

例如，国际电工委员会（IEC）发布的ISO/IEC 11801标准，规定了关于综合布线系统的安装和测试要求。

在进行网络综合布线前，需要了解和遵守相应的规范和标准，以确保布线质量和性能达到预期。

四、网络综合布线的未来趋势随着技术的不断进步，网络综合布线也在不断演进。

网线接线方法网线接线方法一、网线接线方法的基本原理网线接线是指将电缆通过网络接口插座连接到计算机、交换机或路由器等设备的过程。

正确的网线接线方法可以确保网络信号的稳定传输，提高网络连接的稳定性和速度。

二、网线接头的分类1. RJ45接头：常用于以太网（Ethernet）网络，是目前最常见的网线接头。

2. RJ11接头：常用于电话线连接，与RJ45接头外形相似，但引脚数量不同。

3. USB接头：用于连接计算机和其他外部设备，不常用于网络接线。

三、网线接线方法1. 直通线接线方法：直通线又称直连线，用于连接同类设备如计算机和交换机、路由器等。

直通线的接头两端的引脚的排列顺序相同。

接线方法为：a. 将一端断线的网线剥去外层护套，露出四对彩色线芯（通常为白绿-绿、白橙-橙、白蓝-蓝、白棕-棕）。

b. 根据标准的网线接线规定，将两端的线芯依次插入RJ45插座中，白绿线-绿线，白橙线-橙线，白蓝线-蓝线，白棕线-棕线。

c. 使用脚压工具将插头压紧，确保线芯与插头之间有良好的接触。

2. 交叉线接线方法：交叉线（Cross Cable）用于连接不同类型的设备，如两台计算机之间的直连。

交叉线的接头两端的引脚排列顺序是交叉的。

接线方法为：a. 将一端断线的网线剥去外层护套，露出四对彩色线芯。

b. 将线芯按照标准的网线接线规定次序插入RJ45插座中，白橙线-绿线，橙线-白绿线，白蓝线-蓝线，蓝线-白蓝线，白棕线-棕线，棕线-白棕线。

c. 使用脚压工具将插头压紧。

3. 组网法：组网法是用于将多个设备连接在一起形成局域网的接线方法。

一般使用交换机或路由器来完成网络的组网。

接线方法为：a. 首先确定网络拓扑结构，规划好每个设备的位置和连接方式。

b. 使用直通线将各个设备与交换机或路由器相连接。

在接线的过程中，注意避免出现环路，以免导致网络拥塞。

c. 当连接多个交换机时，可以使用聚合链路来增加带宽和提高网络性能。

四、网线接线技巧1. 接线前保持线缆长度合适，避免过长或过短，以免影响信号质量。

．2 因特网的接入方式因特网的接入方式通常包括专线、局域网、无线连接、电话线、有线电视电缆接入以及电力线接入。

其中电话拨号连接对于个人用户来说，是最经济、简单的一种方法。

直接使用电话线接入不能兼顾上网与通话。

目前，在ISDN(综合业务数字网)接入方法中，它既可以通话也可以上网，但速率较低。

另外一种是ADSL(非对称数字用户线路)接入方法，它的下行速率大于上行速率,对于使用宽带业务的用户来说，它是一种经济快速的接入方法。

9.2.1因特网的接入方式介绍以前，大多数用户上网都是通过普通Modem和电话线，其传输速率最高只能达到56Kbps，这也是模拟接入所能达到的极限。

近年来随着技术的发展，出现了多种新型上网方式，人们有了更多的选择。

1. ISDNISDN是综合业务数字网的英文缩略词，它以纯数字方式进行语音、数据、图像的传输，可在一条普通电话线上提供以64Kbps速率为基础的端到端的数字连接，可开展上网、打电话、视频会议等多种业务，是传统电话的升级换代产品。

虽然ISDN有着众多的技术优势，但由于其设备较复杂和昂贵，速度上与56Kbps调制解调器的竞争优势也不大，而且ISDN的适配器无法同普通调制解调器互联，从而使其不能得到较大范围的应用。

2. Cable Modem利用Cable Modem在有线电视同轴光缆混合网上传送数据具有成本低、频带宽的优势，用户可以获得最高为30Mbps的传输速率。

目前，大多Cable Modem还只是单向传输，即只能获得高速下载和浏览的好处。

而双向传输的最大障碍是双向线缆连接要求除了在用户端要安装线缆Modem之外，在有线电视公司的服务端也要安装特定的“前端(Head-end)”设备，改造成本较高。

3. ADSLADSL能够在现有普通电话线上提供高达8Mbps的高速下行速率，远高于ISDN速率，而上行速率有1Mbps，传输距离达3km～5km。

其优势在于可以充分利用现有的铜缆网络(电话线网络)，在线路两端加装ADSL设备即可为用户提供高宽带服务，由于不需要重新布线，降低了成本，进而减少用户上网的费用。

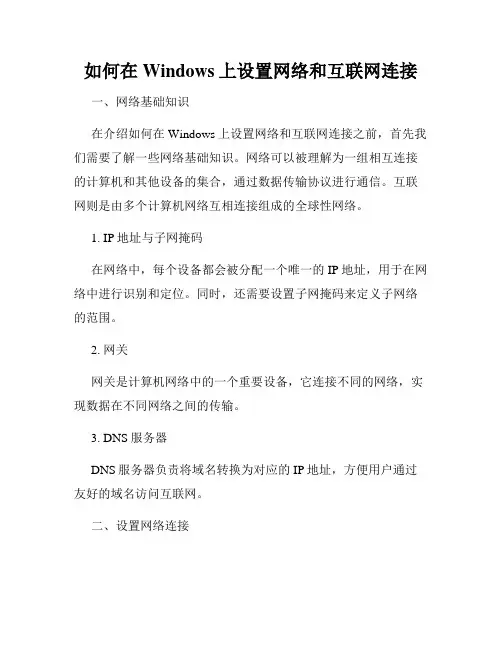

如何在Windows上设置网络和互联网连接一、网络基础知识在介绍如何在Windows上设置网络和互联网连接之前，首先我们需要了解一些网络基础知识。

网络可以被理解为一组相互连接的计算机和其他设备的集合，通过数据传输协议进行通信。

互联网则是由多个计算机网络互相连接组成的全球性网络。

1. IP地址与子网掩码在网络中，每个设备都会被分配一个唯一的IP地址，用于在网络中进行识别和定位。

同时，还需要设置子网掩码来定义子网络的范围。

2. 网关网关是计算机网络中的一个重要设备，它连接不同的网络，实现数据在不同网络之间的传输。

3. DNS服务器DNS服务器负责将域名转换为对应的IP地址，方便用户通过友好的域名访问互联网。

二、设置网络连接在Windows上设置网络连接非常简单，可以按照以下步骤进行操作：1. 打开“控制面板”，选择“网络和Internet”选项。

2. 在“网络和共享中心”窗口中，点击“更改适配器设置”。

3. 找到你要设置的网络连接，右键点击选择“属性”。

4. 在弹出的对话框中，选择“Internet协议版本4（TCP/IPv4）”，点击“属性”。

5. 在“属性”窗口中，选择“获取IP地址自动获取”或者手动设置IP地址、子网掩码、网关和DNS服务器地址。

6. 确认设置之后，点击“确定”并关闭窗口。

三、设置无线连接对于无线网络连接，需要按照以下步骤进行设置：1. 打开“控制面板”，选择“网络和Internet”选项。

2. 在“网络和共享中心”窗口中，点击“更改适配器设置”。

3. 找到无线网络适配器，右键点击选择“属性”。

4. 在弹出的对话框中，选择“无线网络连接”，点击“属性”。

5. 在“属性”窗口中，选择“连接到指定的网络”或者手动输入SSID和安全设置。

6. 确认设置之后，点击“确定”并关闭窗口。

四、设置互联网连接如果你的网络连接需要使用代理服务器进行访问互联网，可以按照以下步骤进行设置：1. 打开“控制面板”，选择“网络和Internet”选项。

网线接线方法
在进行网线接线之前，我们需要明确一些基本概念和准备工作。

首先，网线接线是指将网线连接到网络设备上，确保网络正常运行。

其次，我们需要准备好所需的工具和材料，包括网线、网线压线钳、网线插头等。

接下来，我们将详细介绍网线接线的方法和步骤。

首先，我们需要将网线剥开一段外皮，露出里面的8根绞线。

然后，我们需要按照T568B或T568A的标准顺序，依次排列这8根
绞线。

T568B和T568A是两种常用的网线接线标准，它们的排线顺
序有所不同，但都能保证网络连接的正常运行。

接下来，我们需要使用网线压线钳，将排好顺序的绞线插入网
线插头中，并用压线钳将插头固定在网线上。

在使用压线钳时，需
要确保插头与绞线之间的接触牢固，以免影响网络信号的传输质量。

完成插头固定后，我们需要使用测试仪对网线进行测试，确保
网线连接正常，网络信号稳定。

如果测试仪显示网络连接异常，我
们需要重新检查网线接线的步骤，确保每一步操作都正确无误。

最后，我们需要将接好线的网线连接到网络设备上，如路由器、
交换机等。

在连接时，需要确保插头与网络设备的接口匹配，插头插入稳固，以确保网络连接的稳定性和可靠性。

总结一下，网线接线的方法包括准备工作、排线顺序、插头固定和测试连接。

通过正确的操作步骤，我们可以保证网线连接的质量和稳定性，确保网络正常运行。

希望本文对您了解网线接线方法有所帮助，谢谢阅读！。

以太⽹介绍及其线缆概述---⽹络基础篇（2）什么是以太⽹？1. 以太⽹是⼀种局域⽹的技术规范，⽽不是⼀种具体⽹络2. 定义物理层特性3. 定义数据链路层特性4. 定义信号传输模式5. 定义双⼯模式局域⽹分类令牌环/令牌总线⽹络（Token Ring） 没有QoS机制，服务得不到保障FDDI（Fiber Distributed Data Interface ） 改善令牌环的缺点 最⼤100M，仅仅⽀持光纤和5类线，难以移植以太⽹ 以太⽹是⽬前应⽤最普遍的局域⽹技术，取代了其他局域⽹标准如、物理层标准 物理层标准规定了信号、连接器和电缆要求。

物理层-信号信号（差分曼彻斯特编码）标准使不同设备能够实现互相操作。

物理层-连接器连接器分两种： 1. RJ-45连接器（插孔） 2. 光纤连接器物理层-电缆 电缆标准使不同公司制作的电缆和⽹卡能够协调⼯作。

物理介质的类型1、铜介质：（类型包括）　－同轴电缆 －双绞线 - ⾮屏蔽双绞线 - 屏蔽双绞线同轴电缆• 同轴电缆 细缆：50Ω，传输数字信号，使⽤BNC接头连接到⽹卡 粗缆：75Ω，传输模拟信号，需要使⽤转换器转化成AUI接头⾮屏蔽双绞线UTP电缆UTP 电缆的特点UTP 电缆类型 －以太⽹直通电缆 －以太⽹交叉电缆 －反转电缆线序标准： 568A ⽩绿、绿、⽩橙、兰、⽩兰、橙、⽩棕、棕 568B ⽩橙、橙、⽩绿、兰、⽩兰、绿、⽩棕、棕有效线缆长度100⽶屏蔽双绞线 (STP) 电缆2、光纤介质：光纤中⼼是光传播的玻璃芯： – 芯外⾯包围着⼀层折射率⽐芯低的玻璃封套，以使光纤保持在芯内。

– 再外⾯的是⼀层薄的塑料外套，⽤来保护封套。

光纤分为单模光纤和多模光纤：光纤提供全双⼯通信，每个⽅向使⽤⼀根专⽤光缆。

光纤连接器⽹络传输介质标准数据链路层的功能数据链路层通常拆分成两个⼦层：上⼦层和下⼦层。

－逻辑链路控制 －介质访问控制数据链路层-创建帧数据链路层帧格式：数据链路层设备-⽹络适配器（Adapter）⽹络适配器（⽹卡） ⽹络适配器属于数据链路层设备MAC地址 每个⽹卡芯⽚都会烧录⼀个全球唯⼀的MAC地址⽹卡速率 10、100、1000M⾃适应双⼯模式 ⽀持全双⼯、半双⼯、⾃适应数据链路层设备-交换机每个接⼝都有⾃⼰的冲突域所有的接⼝都在同⼀个⼴播域思科⽹络设计三层接⼊层：把每个终端都连接在⼀起。

信息技术计算机网络基础随着信息技术的飞速发展，计算机网络在我们生活中扮演着越来越重要的角色。

无论是个人还是企业，都离不开计算机网络的支持。

计算机网络基础是我们快速了解和应用信息技术的关键。

本文将讨论信息技术计算机网络基础的几个重要方面。

一、网络拓扑结构网络拓扑结构是指计算机网络中各个计算机节点之间的连接方式。

常见的网络拓扑结构包括总线型、环形、星型和网状。

总线型拓扑结构是指将所有计算机连接到一条中央线缆上，具有简单和易于安装的特点。

环形拓扑结构是将计算机连接成一个环形，数据通过环形传输，具有高可靠性但难于扩展的特点。

星型拓扑结构是将每台计算机与一个中央设备（如交换机）相连，具有高可靠性和易于管理的特点。

网状拓扑结构是将计算机之间的连接与物理位置无关，具有高可靠性和灵活的特点。

二、网络协议网络协议是计算机网络中实现数据传输和通信的规则和标准。

常见的网络协议包括TCP/IP协议和HTTP协议。

TCP/IP协议是互联网中最重要的协议之一，它定义了数据如何在网络中传输和路由。

HTTP协议是用于Web浏览器和Web服务器之间的通信的协议，是构建互联网万维网的基石。

三、网络安全随着计算机网络的快速发展，网络安全问题变得越来越重要。

网络安全包括防火墙、加密、身份验证等技术手段，用于保护计算机网络免受恶意攻击和非法访问。

网络安全的重要性在于保护个人隐私和机密信息，确保网络的正常运行。

四、云计算云计算是一种基于网络的计算模式，通过互联网提供计算资源和服务，使用户能够根据需要随时获得所需的计算资源。

云计算可以帮助个人和企业实现资源的共享和节约，提高数据存储和处理的效率。

云计算的核心技术包括虚拟化和分布式计算。

五、物联网物联网是将物理设备通过网络连接起来并实现互联互通的一种技术体系。

物联网的发展给我们的生活带来了许多便利，例如智能家居、智能交通等。

物联网的核心技术包括传感器技术、无线通信技术和数据分析技术。

六、大数据随着互联网的快速发展，大量的数据被产生和积累。

联通宽带家庭网关配置使用步骤第一步：基础连接1.连接宽带首先，将联通提供的光纤或ADSL拨号线缆连接到宽带家庭网关的WAN口。

确保连接牢固。

2.电源连接将宽带家庭网关与电源适配器连接，并插入电源插座，确保电源供应正常。

第二步：上电开机当电源连接成功后，宽带家庭网关会自动启动。

等待几分钟，直到设备运行正常，显示器上的LED指示灯全亮。

第三步：无线网络配置1.连接PC或手机到宽带家庭网关的Wi-Fi网络。

在电脑或手机的Wi-Fi设置界面中，找到并连接到宽带家庭网关的Wi-Fi网络，输入初始无线密码，即可连接成功。

2.登录宽带家庭网关管理页面。

3.修改无线网络名称和密码。

在管理页面的无线设置选项中，可以修改无线网络的名称（SSID）和密码（密码至少包含8个字符）。

设置完成后，保存并应用设置。

第四步：有线网络配置1.网线连接设备使用网线将电脑或其他有线设备连接到宽带家庭网关的LAN口。

确保网线连接牢固。

2.配置网线连接方式打开宽带家庭网关管理页面，找到有线设置选项。

可以选择自动获取IP地址或手动配置IP地址。

3.保存设置配置完毕后，点击保存并应用设置。

第五步：其他配置1.端口映射配置：如果需要远程访问或使用特定应用程序，可以进行端口映射配置，将特定端口映射到内网的设备上。

2.安全设置：在安全设置选项中，可以修改宽带家庭网关的登录密码、启用访问控制、使用防火墙等功能，提升网络安全性。

3.家庭网络管理：宽带家庭网关还支持家庭网络管理功能，可以设置家庭网络的设备，对设备进行上网限制、优化网络质量等。

第六步：检查网络连接总结：。

【⽹络基础】以太⽹电缆：UTP和STP，直连线和交叉线，⽹线类别作⽤讨论以太⽹电缆，以太⽹电缆⽤于局域⽹，我们所指的是双绞线电缆。

（局域⽹早期使⽤同轴电缆）这就是以太⽹电缆，当你连接你的计算机到路由器或调制解调器时就会⽤到。

这样你才可以上⽹电缆的⼀端插⼊到你的计算机的⽹卡接⼝，另⼀端插⼊到你的路由器、交换机或调制解调器的⽹络接⼝，这取决于你使⽤何种⽹络互联设备。

原理双绞线是由多组绝缘铜导线相互缠绕⽽成的线缆，双绞线内部介质也是铜线，内部传输为电信号，根据电磁原理，变化的电流会产⽣磁场，缠绕⽬的是：两两抵消磁场，降低信号⼲扰。

结构&组装如果你是那种会为你的⽹络定制电缆的⼈，通常你会买⼀卷双绞线电缆，并且你需要正确的连接他们，也就是给双绞线的两端各安装上⼀个RJ45连接器，因此，要做到这⼀点，你必须移除电缆两端的保护套，以暴露出双绞线，将双绞线插⼊RJ45连接器，然后使⽤压线钳将 RJ45 连接器与双绞线压合紧固。

当然，在这之前，电缆中的双绞线必须按⼀定的顺序排列，这个顺序会因电缆的⽤途⽽不同例如，在局域⽹中最常⽤的双绞线电缆是直连电缆（straight/patch cable）和交叉电缆（crossover cable）。

两种接线顺序两种双绞线电缆的接线顺序，有两种不同的接线标准568A568B主要留意颜⾊顺序所以A和B标准的唯⼀区别是绿⾊的线和橙⾊的线的位置交换了。

使⽤那种标准并不重要，这两种标准的作⽤是⼀样的。

在美国，⼤多数⼈使⽤B标准。

直连电缆（straight/patch cable）如果电缆的两端使⽤相同的标准接线，就是所谓的直连电缆，直连电缆允许信号从⼀端通到另⼀端，这是局域⽹中最常⽤的⼀种电缆。

直连电缆被⽤来连接计算机到集线器、交换机、路由器或调制解调器换句话说，直连电缆被⽤来通过LAN⼝互连不同的设备如果是直连电缆，⽆论两头⽤的是标准A或者标准B，这⾥的两条直连电缆的作⽤是⼀样的唯⼀区别是名字上，即⼀个是标准A的电缆，另⼀个是使⽤标准B的电缆。

网络基础双绞线的连接方法
在网络设备的实际连接过程中，通过双绞线有两种常用的连接方法，即直通线缆和交叉线缆。

●直通线缆
双绞线两端的RJ-45连接器都采用EIA/TIA 568A标准或者EIA/TIA 568B标准来制作。

双绞线的每组绕线是一一对应的，颜色相同的为一组绕线，如图5-6所示。

图4-4 双绞线顺序
直通线缆主要用在计算机与集线器、计算机与交换机、集线器UPLINK口与集线器普通口、交换机UPLINK口与交换机普通口之间的连接。

●交叉线缆
双绞线一端的RJ-45连接器采用EIA/TIA 568A标准来制作，而另一端的RJ-45连接器采用EIA/TIA 568B标准来制作。

两个RJ-45连接器的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水晶头的1，2。

颜色相同的为一组绕线，如图5-7所示。

图4-5 交叉线缆
交叉线缆主要用在计算机与计算机、集线器普通口与集线器普通口、交换机普通口与交换机普通口之间的连接。
