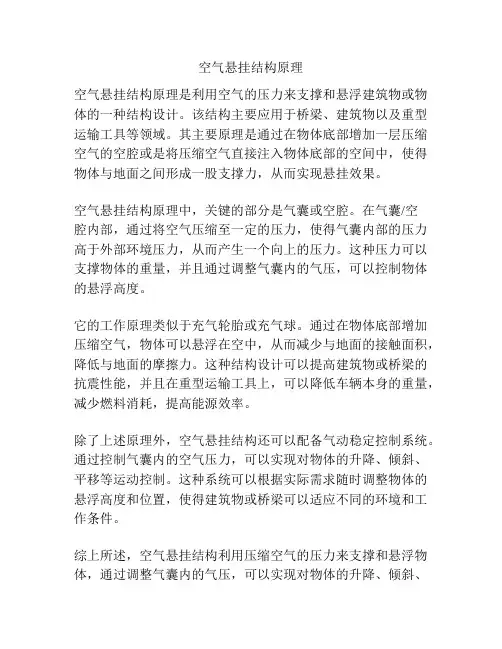

空气悬挂结构原理是利用空气的压力来支撑和悬浮建筑物或物体的一种结构设计。

该结构主要应用于桥梁、建筑物以及重型运输工具等领域。

其主要原理是通过在物体底部增加一层压缩空气的空腔或是将压缩空气直接注入物体底部的空间中，使得物体与地面之间形成一股支撑力，从而实现悬挂效果。

空气悬挂结构原理中，关键的部分是气囊或空腔。

在气囊/空
腔内部，通过将空气压缩至一定的压力，使得气囊内部的压力高于外部环境压力，从而产生一个向上的压力。

这种压力可以支撑物体的重量，并且通过调整气囊内的气压，可以控制物体的悬浮高度。

它的工作原理类似于充气轮胎或充气球。

通过在物体底部增加压缩空气，物体可以悬浮在空中，从而减少与地面的接触面积，降低与地面的摩擦力。

这种结构设计可以提高建筑物或桥梁的抗震性能，并且在重型运输工具上，可以降低车辆本身的重量，减少燃料消耗，提高能源效率。

除了上述原理外，空气悬挂结构还可以配备气动稳定控制系统。

通过控制气囊内的空气压力，可以实现对物体的升降、倾斜、平移等运动控制。

这种系统可以根据实际需求随时调整物体的悬浮高度和位置，使得建筑物或桥梁可以适应不同的环境和工作条件。

综上所述，空气悬挂结构利用压缩空气的压力来支撑和悬浮物体，通过调整气囊内的气压，可以实现对物体的升降、倾斜、
平移等运动控制。

空气悬挂结构具有重量轻、抗震性能好、能源效率高等特点，在工程领域有着广泛的应用前景。

汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

奔驰空气悬挂系统原理
LT
W220 S系列空气悬挂系统原理
W220 S系列空气悬挂系统原理
A irmatic核心部件－－气泵和控制阀体位置图：
活塞往复式气泵、滤清器、干燥器剖面图：
空气弹簧剖面图（我相信这个东西你很难见到的）：
Airmatic线路及管路走向简图：
Airmatic系统管路图（参照这个基本上管路部分的故障可以判断出来了）：
详细的原理与控制理论请具体参考W220Airmatic培训讲座光盘（2CD/套），其中包括：Airmatic元件位置；
各原件工作原理；
系统控制原理；
常见故障检修；
用Star 2000 对Airmatic系统的标定！W220空气减振器系统
1、空气减振器系统功能简图：
2、元件位置图：
3、车身高度控制理论：
4、仪表信息与Airmatic系统通讯：
5、管路及升、降车控制过程：
6、减振器阻尼控制：
7、检查说明：。

图解汽车（10）汽车悬挂系统结构解析● 悬挂的作用汽车悬挂是连接车轮与车身的机构，对车身起支撑和减振的作用。

主要是传递作用在车轮和车架之间的力，并且缓冲由不平路面传给车架或车身的冲击力，衰减由此引起的震动，以保证汽车能平顺地行驶。

典型的悬挂系统结构主要包括弹性元件、导向机构以及减震器等部分。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

● 独立悬挂和非独立悬挂的区别汽车悬挂可以按多种形式来划分，总体上主要分为两大类，独立悬挂和非独立悬挂。

那怎么来区分独立悬挂和非独立悬挂呢？独立悬挂可以简单理解为，左右两个车轮间没有硬轴进行刚性连接，一侧车轮的悬挂部件全部都只与车身相连。

而非独立悬挂两个车轮间不是相互独立的，之间有硬轴进行刚性连接。

从结构上看，独立悬挂由于两个车轮间没有干涉，可以有更好的舒适性和操控性。

而非独立悬挂两个车轮间有硬性连接物，会发生相互干涉，但其结构简单，有更好的刚性和通过性。

● 麦弗逊式悬挂麦弗逊悬挂是最为常见的一种悬挂，主要有A型叉臂和减振机构组成。

叉臂与车轮相连，主要承受车轮下端的横向力和纵向力。

减振机构的上部与车身相连，下部与叉臂相连，承担减振和支持车身的任务，同时还要承受车轮上端的横向力。

麦弗逊的设计特点是结构简单，悬挂重量轻和占用空间小，响应速度和回弹速度就会越快，所以悬挂的减震能力也相对较强。

然而麦弗逊结构结构简单、质量轻，那么抗侧倾和制动点头能力弱，稳定性较差。

目前麦弗逊悬挂多用于家用轿车的前悬挂。

● 双叉臂式悬挂双叉臂式悬挂（双A臂、双横臂式悬挂），其结构可以理解为在麦弗逊式悬挂基础上多加一支叉臂。

车轮上部叉臂，与车身相连，车轮的横向力和纵向力都是由叉臂承受，而这时的减振机构只负责支撑车体和减振的任务。

由于车轮的横向力和纵向力都由两组叉臂来承受，双叉臂式悬挂的强度和耐冲击力比麦弗逊式悬挂要强很多，而且在车辆转弯时能很好的抑制侧倾和制动点头等问题。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

轿车的悬架图解横向稳定器：现代轿车悬架很软，即固有频率很低，为提高悬架的侧倾角刚度，减小横向倾斜，常在悬架中添设横向稳定器（杆），保证良好操纵稳定性。

如下图所示杆式横向稳定器。

弹簧钢制成的横向稳定杆3呈扁平的U形，横向地安装在汽车前端或后端（也有轿车前后都装横向稳定器）。

杆3的中部的两端自由地支承在两个橡胶套筒内，套筒2固定于车架上。

横向稳定杆的两侧纵向部分的末端通过支杆1与悬架下摆臂上的弹簧支座4相连。

当两则悬架变形相同时，横向稳定器不起作用。

当两侧悬架变形不等时，车身相对路面横向倾斜时，车架一侧移近弹簧支座，稳定杆的同侧末端就随车架向上移动，而另一侧车架远离弹簧座，相应横向稳定杆的末端相对车架下移，横向稳定杆中部对于车架没有相对运动，而稳定杆两边的纵向部分向不同方向偏转，于是稳定杆被扭转。

弹性的稳定杆产生扭转内力矩就阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

下图是一种车型横向稳定器的安装：[ Last edited by 枭龙FC-1 on 06-11-27 at 08:13 ]06-11-27 16:10点击查看原图(36.05 KB)枭龙FC-1本站元老财产13724 帖子9639注册06-06-21来自广东，东莞 社会影响力 0 爱卡长号码 6065792楼发表于 06-11-27 16:141. 支杆；2. 套筒；3. 杆；4. 弹簧支座06-11-27 16:14点击查看原图 (51.5 KB)[每日热点]:马自达3半轴异响问题将得到终身免费解决枭龙FC-1 本站元老财产 13724 帖子 96393楼发表于 06-11-27 16:15下图是车身的横向的稳定扭杆装置：[ Last edited by 枭龙FC-1 on 06-11-27 at 08:16 ]06-11-27 16:15点击查看原图 (31.61 KB)注册 06-06-21 来自 广东，东莞 社会影响力 0 爱卡长号码 606579[每日热点]:闪亮登场 马自达風舞莫斯科车展全球首发枭龙FC-1 本站元老财产 13724 帖子 9639 注册 06-06-21 来自 广东，东莞 社会影响力 0 爱卡长号码 6065794楼发表于 06-11-27 16:19电控悬架：悬架主要影响汽车的垂直振动。

17-4.5空⽓悬架、油⽓弹簧设计4.5空⽓悬架、油⽓弹簧设计4.5.1空⽓悬架的设计空⽓悬架多应⽤于各类⼤型客车和⽆轨电车上，在⾼级轿车、长途运输重型载货汽车和挂车上也有所采⽤。

其弹性元件是由夹有帘线的橡胶囊或膜和冲⼊其内腔的压缩空⽓所组成。

这种悬架除弹性元件、减振器和导向机构外，⼀般还装有车⾝⾼度调节装置。

由于空⽓弹簧可以设计得⽐较柔软，因⽽空⽓悬架可以得到较低得固有振动频率，同时空⽓弹簧的变刚度特性使得这⼀频率在较⼤的载荷变化范围内保持不变，从⽽提⾼了汽车的⾏驶平顺性。

空⽓悬架的另⼀个优点在于通过调节车⾝⾼度使⼤客车的地板⾼度和载货汽车的货箱⾼度随载荷的变化基本保持不变。

此外，空⽓悬架还具有空⽓弹簧寿命长、质量⼩以及噪声低等⼀些优点。

空⽓悬架的不⾜之处在于：结构复杂，与传统的钢制弹性元件相⽐，需要增加压⽓机、车⾝⾼度调节器以及⽓阀等零部件；价格昂贵；空⽓弹簧尺⼨较⼤，不便于布置；需要专门的导向机构传递侧向⼒、纵向⼒及制动、驱动⼒矩。

正是由于这些原因，普通轿车上很少采⽤空⽓悬架。

戴姆勒—奔驰公司仅在其最⾼档的600系列轿车上才装有空⽓悬架。

按照结构特点，空⽓弹簧可以分为囊式和膜式两⼤类。

囊式空⽓弹簧结构相对简单，制造⽅便，但刚度较⾼，因⽽常⽤于⼤型客车、⽆轨电车和载货汽车，并且常配有辅助⽓室以降低弹簧刚度。

膜式空⽓弹簧刚度⼩，适合于⽤作轿车悬架，但同等空⽓压⼒和尺⼨下其承载能⼒⼩，并且动刚度会增⼤。

图4－17如图4—17所⽰，当在充满⽓体的空⽓弹簧上作⽤外⼒P 后，会引起弹簧的微⼩变形df ，相应的⽓体容积变化量为dV 。

由于囊壁变形所做的功与外⼒所作的功相⽐可以忽略，因⽽外⼒作的功Pdf 等于⽓体受压作的功dV p p a )(-dV p p Pdf a )(-= （4－39）式中p ——弹簧内空⽓的绝对压强；a p ——⼤⽓压强。

k ——⽓体常数，当汽车载荷缓慢变化时，弹簧内空⽓状态的变化接近于等温过程，可取k ＝1；当汽车在⾏驶过程振动时，弹簧内空⽓状态的变化接近于绝热过程，可取k ＝1.4；实际计算时，通常取k ＝1.2～1.4。

汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

技术名词解释之空气悬挂2011-10-17文：DEEP 摄影：图鸣谢：-- 审编：健关键词：减振器空气减振器气囊弹簧Air suspension空气悬挂（Air suspension），俗称―空气避震‖，是20世纪60年代发展起来的主动悬挂的一种。

可根据汽车的行驶条件（车辆的运动状态和路面状况以及载荷等）的变化而对悬挂的刚度和阻尼进行动态的自适应调节，使悬挂系统始终处于最佳减振状态。

例如，高速行驶时悬挂可以变硬，以提高车身稳定性，长时间低速行驶时，控制单元会认为正在经过颠簸路面，以悬挂变软来提高乘坐舒适性。

图：空气悬挂示意图众所周知，悬挂的核心部件是避震弹簧和减振器。

空气悬挂同样也不会例外，气体弹簧和可调阻尼式减振器组成了空气悬挂的主体。

先介绍一下气体弹簧，气体弹簧是在一个密封的容器中冲入压缩气体，利用气体的可压缩性实现弹簧的作用。

这种弹簧的刚度是可变的，因为作用在弹簧上的载荷增加时，容器内的定量气体被压缩，刚度自然增大；反之。

载荷减小，气压降低，弹簧刚度自然缩小。

从分类上看。

气体弹簧有空气弹簧和油气弹簧两种，而空气弹簧又可以分为囊式弹簧和膜式弹簧。

图：单节数空气弹簧，弹性不足，但刚度高图：双节数空气弹簧，弹性好，但刚度低阻尼可调式减振器方面主要有两种，一种是液力式减振器，一种是充气式减振器。

较为常见的液力式可变阻尼减振器是电磁液力减振器，它是通过ECU检测到需要―变硬‖的情况时，通电使得电磁液粒子由紊乱到排列整齐，因为粒子磁极相对的关系，所以受压时难压缩，阻尼大，显得硬；同样如果是―变软‖的情况，ECU取消通电的指令就会让电磁液粒子重新失去磁性，阻尼变小，此时就会显得软。

图：电磁式减振器的作用示意图另一种充气式减振器原理与普通减振器基本一样，不同的是它只有一个缸筒，减振油液与高压气体用一个O形密封圈隔开，高压气体减少的只是车轮突然冲击所产生的高频振动并有助于消除噪音，起到变阻尼作用的只是改变压缩阀和伸张阀的节流孔通流量。

汽车各类悬架系统图解说明独立悬架和非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地和车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2和车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮和车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。
