温补晶振的热敏网络分析及参数计算

热敏晶振温度补偿算法你知道吗，热敏晶振其实就像是我们人类的“体温计”，不过它测的可不是人的体温，而是温度对晶体振荡频率的影响。

哎，说到这，你可能会好奇，温度和频率到底有啥关系呢？晶振就像是我们大脑的“钟表”，它工作的时候，是通过一个非常精确的频率来保持系统的稳定运转。

但是一旦温度变化，晶振的频率就像放风筝一样，控制不住，飞得偏了。

这时候，我们就需要温度补偿算法来帮忙，确保晶振在各种温度下都能稳稳地“报时”。

所以啊，咱们今天就来聊聊这个神奇的热敏晶振温度补偿算法，嗯，大家不用担心，咱们不讲什么艰深的公式，保证让你轻松懂。

其实热敏晶振温度补偿就是为了应对温度变化对晶振频率的影响。

有些晶振就很“娇气”，温度一高一低，它的“心情”就跟着变化。

你想想，温度一变，频率也随之“跳舞”，根本没办法维持在一个稳定的水平。

补偿算法就像是给晶振开了一张温度调整的“处方”，让它在不同温度下都能保持稳定，像是给它穿上了“防寒服”和“防晒衣”，不管外面温度怎么变，它都能安安稳稳地工作。

怎么补偿呢？很简单，补偿的原则就是通过一个特定的算法，精确地计算出温度变化对频率的影响，然后反向调整，使得频率始终保持在一个我们希望的数值范围内。

听起来是不是很神奇？但实际上，做到这一点并不容易，尤其是当温度变化幅度很大时，补偿的精度要求就会非常高。

这时，不少小伙伴就会想了：“哎呀，这种算法难不难啊？我是不是要去学好多数学？”放心，没那么复杂。

其实就像我们日常生活中调味料一样，掌握了比例，就能做出好吃的菜肴。

补偿算法就是通过对晶振在不同温度下的频率特性进行数据分析，得出一个数学模型。

然后，系统就能根据实时的温度变化，调整晶振的工作状态，做到“温度不改频率”的目标。

简单来说，就是温度和频率之间的关系早就被“摸透了”，然后再根据这个规律，做出一些微调。

就像你调整音响的音量，虽然听不见细微的变化，但声音就好听多了。

再说了，为什么这个补偿算法这么重要呢？你想啊，现在咱们用的电子设备无论是手机、电脑还是智能家居，都会依赖于高精度的晶振来保持系统的同步。

晶振电路的理论与应用计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]晶振电路的理论与应用计算图1：典型的Pierce皮尔斯石英晶体振荡电路图2：振荡电路图3：石英晶体等效电路图4：泛音石英晶体振荡电路图5：DIP封装的晶振（石英晶体谐振器）图6：SMD封装的晶振（石英晶体谐振器）图7：SMD封装的晶振图8：SMD封装的钟振（多了下方的振荡电路、IC）常用的“贴片晶振-40MHz-15pF-15ppm-3225-亚陶”，可以从规格书上看到如下参数：1、说明：A、大部分的中低频、要求不是特别高的振荡电路都采用了图1的形式，也许增加了多级反相器（可视为AB类放大器）作为Buffer，也就是说，我们用的大部分的芯片内部就集成了图2振荡电路的”A”部分，如BCM5357、RT5350、IP175D、RT8169等；实际上，我们使用的大部分LVTTL/LVCOMS输出的钟振内部就是这种电路；在已停产的W54R产品上，CPU没有集成振荡电路，为Costdown，我们就直接使用这种电路替代钟振；在BCM6332 方案的ADSL产品上，选用了64Mhz 3次泛音石英晶体振荡电路，与图4有些类似；RF为反馈电阻，RS为串联的隔离电阻，C1、C2为外部的负载电容；B、如图2所示，振荡电路可视为由两大部分组成：放大器A，有电压增益a、相移α；反馈网络F，有传递函数f、相移β；振荡电路工作条件：|f|∗|a|∗exp[j(α+β)]≥1增益：|f|∗|a|≥1相位：(α+β)=2∗n∗π即闭环增益≥1，相移n∗360°；在振荡电路中，石英晶体谐振器与外部匹配元件组成反馈网络，其压电效应起到电子<->机械的耦合作用，对振荡电路起到很好的稳频作用；C、如图3所示，晶振的等效电路中：C0称为”分路/静态”电容（Shunt Capacitance），由晶体片上的电极、封装产生的寄生电容，通常约5pF；L称为动态电感，是由晶体机械振动产生的”动态臂”；通常为mH级，如100mH；C称为动态电容，是由晶体机械振动产生的”动态臂”；通常为fF级，如；R称为动态/ ESR电阻，是由晶体机械振动产生的”动态臂”；通常为级，如10；R为消耗性的，且R越小越易起振，但制造因难；2、Frequency Tolerance频率误差：频率误差：f=ff−ffff∗1000000 (fff)（E1）也称为调整频差，10ppm表示百万分之十的误差；在室温条件下晶振实测工作频率fm与标称频率fs的相对误差；稳定性：ft=ff−ffff∗1000000 (fff)（E2）也称为温率频差，指在一定温度范围内晶振的工作频率与其在室温25℃下标称频率的相对误差；3、串联谐振与并联谐振：图9：晶振的电抗频谱线因为R较小可以忽略，所以：晶振阻抗：Z=ff ∗f2∗f∗f−1(f0+f)−(f2∗f∗f∗f0)（E3）当晶振工作在串联谐振模式时，表现为纯阻性，Z ->0，XL=XC：串联谐振频率：fs=2f∗f∗f（E4）当晶振工作在并联谐振模式时，表现为感性，Z ->∞，晶振制造商会为其指定负载电容CL：并联谐振频率：fa=2f∗√f∗ff+f0≈ff∗√1+f0+ff（E5）因为CL>C0?C，所以：fa≈fs；常见的的振荡电路中，大多工作在并联谐振模式下，在图9电抗线中fs到fa的斜线区域内，通过调整晶振的负载，都可以很好地工作，输出频率在fs到fa两者之间；（E6）4、品质因素：Q=12∗f∗ff∗f∗fQ值越高，晶振频率的稳定度就越高5、负载电容CL：制造商设计时预设的与晶振最佳匹配的负载电容值，通常在15~30pF：+ff+fff (E6)负载电容：CL=f1∗f2f1+f2(E7)PCB漂移电容：Cs=f∗f∗ffa:PCB走线宽度，b:PCB走线长度，ε:单位PCB面积的电容值，d:走线与GND的间距；最可计算出PCB走线、PAD所产生的分布电容难以忽视，因而PCB LAYOUT时需密切关注；+Cfb (E8)IC内部及封装电容：Cic=Cin∗Coutfff+ffffCin:IC输入电容，Cout:IC输出电容，Cfb:IC晶圆电容；) (E9) 牵引灵敏度：S=负载输出频率：fL=fs∗(1+C2∗(f0+ff)−f（E10）2∗(f0+ff)表示负载电容对频率的调节能力；图10：负载对频率的牵引；反馈因子：Cf=f1（E11）f2工作在线性区的反相器（放大器）导入180°或更高一些的相移，而C1、C2构成的电容分压器，在C1=C2的情况下，引入另外的180°相移，从而满足振荡条件；Cf值偏大时，环路增益大，易于起振，但过大时，振荡电路稳定性会变差；6、反馈电阻Rf设置反相器（CMOS放大器）的输入阻抗Ri，为满足振荡条件，放大器的开环增益必须>1；晶振的并联谐振电阻Rp则由负载电容CL设置；而Rp必须与Ri相匹配，因而有：（E12）输入阻抗：Ri=ffa并联谐振电阻：Rp=1（E13）f∗f2∗(f0∗ff)2（E14）反馈电阻：Rf=Rp∗a=af∗f∗(f0∗ff)实际应用中，为获得高输入阻抗Ri、晶振电路良好地驱动，反馈电阻Rf通常≥1M，且大多集成在IC中；7、Rs串联的隔离电阻反相器（放大器）额外的相移：α1=fs∗Delay∗360°（E15）Delay是反相器的传输延时，频率越高、延时越大，180°以外的相移越大，需要调节C1、C2、Rs来补偿，以维护振荡电路的稳定性；Rs是放大输出与晶振之间串联的隔离电阻，除串联隔离，其作用大致有：放大输出的源终端匹配电阻、与Rs与C2组成低通滤波，抑制反射、高频谐波阻尼，防EMI；Rs与C2形成分压器，拉低输出电平、降低放大器增益，提高稳定性；但也除低振荡频率、提升相移；限制放大器输出电流，设定晶振DL值，防止晶振过驱动，保证可靠性与寿命； Rs还会影响输出时钟的占空比；（E16）Rs≈XC2≈12∗f∗ff∗f2通常稍小于计算式，大约在1K以内，或者在一些场合不需要，注意！Rs≈XC2将导置50%的压降，因而放大器必须能提供2或以上的增益；8、驱动电平DL，指晶振工作时消耗的功率，通常供应商会在晶振规格书中提供这一个参数，实际应用中需确保在这一限值之内：图11：使用电流探头测量晶振驱动电流I（RMS值）驱动电平（uW）：P=f2∗f（E17）受仪器设备限制，可以另一种方法计算：驱动电平（uW ）：P =f 2f ∗(1+f0ff )2 （E18）R 为晶振动态电阻，I 为实测的驱动电流，U 为晶振上实测的压降；9、起振条件的测算与分析：图12：振荡电路等效参考模型振荡电路环路增益等于放大器跨导Gm 、谐振电路等效并联电阻RL 、反馈系数Cf 之积，通常Cf 被设置为1；增益： |Gain |=|ff fff |=|ff ffff |∗|ffff fff|=|G1|∗|G2|=|gm ∗RL |≥1 （E19）RL =116∗f 2∗1ff 2∗(f0+ff )2∗f （E20）因此如果推算出的增益大于1并有一定余量，则表示能正常起振； 另一种方法为开环测量反相器（集成在IC 中放大器）增益G2，看是否能足够的余量来保证|G1|∗|G2|≥1；大致的测量方式为：移除晶振及外部元件，使用信号源输出合适幅值的fs 时钟到IC 的XTAL_in ，使用双通道示波器同时实际测量IC 的XTAL_out 、XTAL_in 信号幅值电压，两者比值即为开环增益G2，因为晶振及其匹配电路的G1为负增益，G2足够高即能正常起振；10、振荡电路的稳定性测算与分析——负性阻抗测量：负性阻抗简单来讲，是指从晶振的两个Pin脚向振荡电路看，所得到振荡电路在谐振频率时的阻抗特性值（注意：不是晶振、而是振而是振荡电路-更多是放大器的参数！）；振荡电路必需提供足够的放大增益来补偿晶振在谐振时的机械能损推出；从共振子的角度而言，就是在振荡电路上的“负性阻抗”。

恒温晶体振荡器的参数恒温晶体振荡器（Temperature Compensated Crystal Oscillator，TCXO）是一种高精度、稳定性好的电子元件，被广泛应用于通信、航空等领域中精细的定时和频率控制。

TCXO的参数直接影响到其性能表现，本文将对TCXO的参数进行详细介绍。

频率稳定度频率稳定度是指晶体振荡器在恒温和适当负载条件下，其输出频率与标准频率的偏差。

频率稳定度是TCXO的主要性能指标，通常用ppm（百万分之一）作为评价单位。

TCXO的频率稳定度可分为短期稳定度和长期稳定度。

短期稳定度短期稳定度是指在秒钟至分钟级别的时序范畴内，晶体振荡器输出频率的稳定性。

其受到振荡器自身产生的相噪声和振荡器所处环境噪声的影响。

短期稳定度一般可以通过闪烁度（Allan Deviation，ADEV）来评估，单位为ppb（十亿分之一）。

长期稳定度长期稳定度是指在小时至年级别的时序范畴内，晶体振荡器输出频率的稳定性。

其主要受到器件产生的温度变化和老化的影响。

长期稳定度一般用ppm/年来衡量。

工作温度范围TCXO的工作温度范围通常由低温极限、高温极限和电气性能（如频率变化量、相位噪声等）限制。

在实际应用中，根据TCXO的工作环境，选择合适的工作温度范围可以提升性能稳定性。

电源电压和功耗电源电压和功耗是TCXO另一个重要的参数。

它们直接影响到TCXO的应用范围和功耗控制。

TCXO的功耗主要由振荡器电路和整体电路决定。

因此，根据具体应用的要求，选择合适的电源电压和功耗对于延长TCXO的使用寿命和提升性能十分关键。

阻尼比和载波抑制比阻尼比和载波抑制比是TCXO的两个次要参数，其影响不同场景下的使用效果。

阻尼比阻尼比是指TCXO在振荡过程中，由于容耦电路的存在，从振荡过程中移走的比例。

其目的是消除晶体振荡过程中容耦电路的特性带来的不良影响，提高振荡器的稳定性。

载波抑制比载波抑制比是指TCXO输出频率（基频）与第一谐波高频组成信号大小的比值。

温度补偿晶振温度补偿晶振，又称为温度补偿型晶振或温度补偿晶体管（Temperature Compensated Crystal Oscillator, TCXO），是一种能够自动调整晶振频率以应对环境温度变化的电子元件。

它通常被用于无线通信、卫星导航、计时设备、军事应用等领域中，因为这些应用需要高精度的频率稳定性和可靠性。

一般来说，晶振频率会随着温度的变化而发生变化，这是因为晶振石英晶体的性质随温度变化而变化所致。

当温度变化时，晶体的物理特性随之改变，导致晶体的共振频率发生变化。

由于晶振是许多电子设备中基本的时钟信号源，所以这种频率的变化会导致设备无法正常工作，甚至损坏设备。

为了解决这个问题，工程师们研发了温度补偿晶振。

温度补偿晶振的基本原理是利用温度感测器来感测环境温度的变化，并通过外部电路将温度补偿信号导入到晶振电路中，使晶振在不同温度下保持相同的频率。

温度补偿晶振一般采用两种不同的温度感测器：热敏电阻（Thermistor）和温度传感器（Thermocouple）。

热敏电阻是一种可以测量温度变化的电阻，它的电阻值随温度变化而变化。

温度传感器可以测量温度变化并将其转化为电压信号输出。

当环境温度发生变化时，温度感测器会感受到这种变化并相应地改变电阻或电压输出。

将这个变化的信号送到温度补偿晶振的终端，温度补偿晶振就可以根据这个信号对自身的频率进行调整。

因此，晶振的频率就可以保持在设定的值附近，而不受环境温度的影响。

需要注意的是，温度补偿晶振虽然可以抵消环境温度变化带来的频率变化，但仍然可能受到其他因素的干扰，如机械冲击、电磁干扰和电力波动等。

因此，在实际应用中，需要采取相应的措施来最大程度地减少这些干扰的影响。

总的来说，温度补偿晶振是一种高精度、可靠的电子元件，它可以在广泛的应用中确保设备的高精度工作。

随着科技的不断进步，温度补偿晶振的性能和应用场景也在不断扩展和升级，这将为电子技术的发展带来更多的可能性。

晶振电路周期性输出信号的标称频率（Normal Frequency），就是晶体元件规格书中所指定的频率，也是工程师在电路设计和元件选购时首要关注的参数。

晶振常用标称频率在1～200MHz之间，比如32768Hz、8MHz、12MHz、24MHz、125MHz等，更高的输出频率也常用PLL（锁相环）将低频进行倍频至1GHz以上。

输出信号的频率不可避免会有一定的偏差，我们用频率误差（Frequency Tolerance）或频率稳定度（Frequency Stability）来表示，单位是ppm，即百万分之一（parts per million）（1/106），是相对标称频率的变化量，此值越小表示精度越高。

比如，12MHz晶振偏差为±20ppm，表示它的频率偏差为12×±20Hz=±240Hz，即频率范围是（11999760～12000240Hz）。

另外，还有一个温度频差（Frequency Stability vs Temp），表示在特定温度范围内，工作频率相对于基准温度时工作频率的允许偏离，它的单位也是ppm。

我们经常还看到其它的一些参数，比如负载电容、谐振电阻、静电容等参数，这些与晶体的物理特性有关。

石英晶体有一种特性，如果在晶片某轴向上施加压力时，相应施力的方向会产生一定的电位。

相反的，在晶体的某轴向施加电场时，会使晶体产生机械变形；如果在石英晶片上加上交变电压，晶体就会产生机械振动，机械形变振动又会产生交变电场，尽管这种交变电场的电压极其微弱，但其振动频率是十分稳定的。

当外加交变电压的频率与晶片的固有频率（与切割后的晶片尺寸有关，晶体愈薄，切割难度越大，谐振频率越高）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

将石英晶片按一定的形状进行切割后，再用两个电极板夹住就形成了无源晶振，其符号图如下所示：下图是一个在谐振频率附近有与晶体谐振器具有相同阻抗特性的简化电路。

温补晶振的几个主要参数
温补晶振是一种用于提高电子元件精度的技术，其主要参数包括
频率稳定度、温度系数、工作温度范围、工作电压等。

首先，频率稳定度是温补晶振的一个重要参数。

它表示晶振在不
同温度、电压和负载等条件下输出频率的稳定程度。

一个高质量的温
补晶振应具有高的频率稳定度，可以使电子设备在复杂环境下保持稳
定工作。

其次，温度系数也是一个关键参数。

它表示晶振的输出频率随着
温度的变化而产生的变化。

一个低温度系数的晶振可以保持在一个较
小的温度范围内保持稳定输出，从而提高电子设备的运行效率和精度。

此外，工作温度范围也是一个重要的参数。

它表示晶振可以在哪
些温度范围内稳定工作。

一般来说，工作温度范围越宽，晶振的使用
范围也就越广泛。

最后，工作电压是一个需要注意的参数。

它表示晶振在哪些电压
下可以正常工作。

如果工作电压不匹配，晶振就很难正常工作，可能
会产生不稳定的输出。

因此，在选择温补晶振时，需要根据实际需求选择具备合适参数
的晶振。

同时，在使用过程中还要注意对晶振进行正确的安装，避免
操作不当等因素对晶振的影响。

rtc温度补偿补偿晶振的精度1. 引言RTC（Real-Time Clock）是一种能够提供准确时间和日期信息的电子设备。

而晶振是RTC中的重要组成部分，负责提供稳定的时钟信号。

然而，晶振的频率会受到温度的影响而发生变化，从而影响RTC的准确性。

因此，为了提高RTC的精度，需要进行温度补偿。

2. 温度对晶振的影响温度会导致晶振的频率发生变化，主要原因是晶体的物理性质会随温度变化而改变。

一般来说，温度升高会导致晶体的振荡频率增加，温度降低则会使振荡频率减小。

这种频率变化对于RTC来说是不可忽视的，因为即使温度仅变化几度，晶振频率的变化也可能导致RTC的时间计算错误。

3. RTC温度补偿原理RTC温度补偿是通过测量环境温度并根据温度变化来调整晶振频率，从而实现对晶振精度的补偿。

一般来说，RTC温度补偿分为两个步骤：温度测量和频率补偿。

(1) 温度测量：通过传感器等设备测量环境温度，获取当前温度值。

(2) 频率补偿：根据温度的变化，计算需要补偿的频率值，并通过控制电路对晶振频率进行调整。

4. RTC温度补偿的应用RTC温度补偿广泛应用于需要高精度时间计算的领域，例如航空航天、通信设备、工业自动化等。

在这些领域中，时间的准确性对于系统的正常运行至关重要。

通过RTC温度补偿，可以提高系统的时间精度，减少时间误差，提高系统的可靠性和稳定性。

5. RTC温度补偿的实现RTC温度补偿的实现需要依赖精确的温度传感器、控制电路和补偿算法。

常见的温度传感器包括热敏电阻、温度传感器芯片等，用于测量环境温度。

控制电路则根据测量到的温度值计算需要补偿的频率值，并通过控制晶振的振荡电路对晶振频率进行调整。

补偿算法可以根据具体的应用需求进行设计，常见的有线性补偿、多项式补偿等。

6. RTC温度补偿的挑战与改进RTC温度补偿在实际应用中还面临一些挑战。

首先，温度传感器的精度和稳定性对补偿效果有重要影响，需要选择合适的传感器以确保温度测量的准确性。

温补晶振补偿电压自动测试系
 温度补偿石英晶体振荡器(TCXO)由于具有较高的频率稳定度，作为一种高精度频率源被广泛地应用于通讯系统、雷达导航系统、精密测控系统等。

温补晶振由石英晶体振荡电路和温度补偿网络两部分组成。

其中，温度补偿网络的优化设计对于改善温补晶体振荡器的温频特性，提高振荡器的频率精度具有重要意义。

1 温补晶振温度补偿原理
 温补晶振由石英晶体振荡电路和温度补偿网络两部分组成。

典型的温补晶振原理示意图如图1所示。

 振荡器的频率温度特性主要由晶体谐振器的频率温度特性决定。

常用的AT切晶体谐振器的频率温度特性为三次曲线，温补晶振温度补偿的原理就是通过改变振荡回路中的负载电容，使其随温度变化来补偿谐振器由于环境温度变化所产生的频率漂移。

 图1中变容二极管D两端所加电压(即补偿电压)由温补网络输出，温补网络随温度自动调节输出电压，变容二极管容量随之改变，以抵消谐振器频率随温度的变化，可使输出频率基本不变。

温补晶振温度（最新版）目录一、温补晶振的概念与原理二、温补晶振的温度补偿方法三、温补晶振在实际应用中的重要性四、总结正文一、温补晶振的概念与原理温补晶振，全称为温度补偿晶振，是一种具有温度补偿功能的晶体振荡器。

晶振在电子设备中有着广泛的应用，如通信、计算机、导航等领域，它用于产生稳定的基准频率信号。

然而，随着环境温度的变化，晶振的频率会发生偏移，进而影响到系统性能。

为了解决这一问题，设计温补晶振成为了一项关键技术。

温补晶振的原理是利用晶体的热膨胀特性来实现温度补偿。

在设计过程中，通过选择合适的晶体材料、结构及连接方式，使得晶振在不同温度下的频率变化得到抑制，从而达到稳定频率的目的。

二、温补晶振的温度补偿方法温补晶振的温度补偿方法主要有以下几种：1.直接温度补偿：通过测量环境温度，然后根据预先设定的频率 - 温度特性，计算出相应的频率补偿值，最后通过调整晶振的频率来实现补偿。

这种方法结构简单，但补偿精度受到计算精度和晶体性能的限制。

2.间接温度补偿：通过测量晶振的某个参数（如电阻、电容等），然后根据预先设定的参数 - 温度特性，计算出相应的频率补偿值，最后通过调整晶振的频率来实现补偿。

这种方法对晶体性能的要求较低，但结构相对复杂。

3.数字温度补偿：通过数字电路实现温度补偿。

这种方法具有较高的补偿精度，但需要额外的数字电路，会增加成本和功耗。

三、温补晶振在实际应用中的重要性温补晶振在实际应用中具有重要意义，主要体现在以下几个方面：1.提高系统性能：通过温补晶振，可以有效抑制晶振频率随温度的变化，从而提高系统性能，确保设备在各种环境下都能稳定工作。

2.降低设计难度：温补晶振简化了系统设计的过程，设计者无需考虑温度对晶振频率的影响，可以集中精力进行其他方面的设计。

3.节省成本和能源：采用温补晶振可以减少由于温度变化导致的设备故障和维修成本，同时，由于温补晶振具有较低的功耗和较小的体积，也有助于节省能源和空间。

温补晶振热敏电阻温补晶振热敏电阻是一种常见的电子元件，它在电路中起到温度补偿的作用。

本文将从以下几个方面介绍温补晶振热敏电阻的原理、特点和应用。

一、温补晶振热敏电阻的原理温补晶振热敏电阻是一种温度敏感的电阻器件，它的电阻值会随着温度的变化而变化。

其原理是利用热敏电阻材料的温度特性，通过改变电阻值来实现温度补偿。

热敏电阻材料的电阻值随温度的升高而降低，反之亦然。

温补晶振热敏电阻通常由热敏电阻和晶振电路组成，热敏电阻用于检测环境温度变化，晶振电路用于产生精确的频率信号。

1. 温度敏感性高：温补晶振热敏电阻对温度变化非常敏感，能够准确地感知环境温度的变化。

2. 温度补偿性好：温补晶振热敏电阻能够根据环境温度的变化自动调节电阻值，实现对电路的温度补偿，保持电路的稳定性。

3. 精度高：温补晶振热敏电阻的电阻值变化与温度变化之间具有较高的线性关系，能够提供精确的温度测量结果。

4. 响应速度快：温补晶振热敏电阻的响应速度较快，能够迅速感知温度变化并做出相应的调节。

三、温补晶振热敏电阻的应用1. 温度测量：温补晶振热敏电阻可以作为温度传感器，广泛应用于温度测量领域。

通过测量电阻值的变化，可以准确地获取环境温度信息。

2. 温度补偿：温补晶振热敏电阻可以用于电路的温度补偿，使电路在不同温度下保持稳定的工作状态。

例如，在温度变化较大的环境中，使用温补晶振热敏电阻可以实现对振荡频率的精确控制。

3. 温度控制：温补晶振热敏电阻可以用于温度控制系统，根据温度变化调节电路的工作状态。

例如，在温度过高时可以触发报警或自动断电保护等措施。

4. 温度补偿电路：温补晶振热敏电阻常常与其他电子元件组合在一起，构成温度补偿电路。

这种电路可以根据环境温度的变化自动调整电路的工作状态，提高电路的稳定性和可靠性。

总结:温补晶振热敏电阻是一种利用热敏电阻材料的温度特性实现温度补偿的电子元件。

它具有温度敏感性高、温度补偿性好、精度高和响应速度快等特点。

温补晶振热敏电阻温补晶振热敏电阻是一种常用于温度测量和补偿的元件。

它利用热敏材料的特性，通过改变电阻值来反映温度的变化。

本文将从温补晶振的基本原理、特点和应用领域等方面进行介绍。

一、温补晶振的基本原理温补晶振热敏电阻是一种基于热敏效应的传感器，它的工作原理可以简单概括为：温度变化导致热敏材料电阻值的变化，进而改变晶振的频率。

具体来说，温补晶振由热敏电阻和晶振两部分组成。

热敏电阻的电阻值随温度的升高而减小，而晶振的频率与电阻值成反比关系。

因此，当温度升高时，热敏电阻的电阻值减小，晶振的频率就会增加；当温度降低时，热敏电阻的电阻值增加，晶振的频率就会减小。

二、温补晶振的特点1. 高精度：温补晶振热敏电阻具有较高的温度测量精度，可以满足很多精密测量的要求。

2. 宽温度范围：温补晶振可以在较宽的温度范围内工作，通常可达-40℃至+125℃。

3. 快速响应：温补晶振的响应速度较快，可以实时反映温度的变化。

4. 抗干扰能力强：温补晶振具有较好的抗干扰能力，能够稳定地工作在各种复杂的环境中。

三、温补晶振的应用领域1. 工业自动化：温补晶振热敏电阻可以应用于工业自动化领域中的温度监测和控制系统，用于测量和控制生产过程中的温度。

2. 汽车电子：温补晶振可以用于汽车电子系统中的温度测量和补偿，例如发动机温度监测、空调系统控制等。

3. 家用电器：温补晶振可以应用于家用电器中的温度控制，如空调、冰箱、热水器等，以实现温度的精准控制和节能效果。

4. 医疗设备：温补晶振可以用于医疗设备中的体温测量和控制，如体温计、恒温箱等，保证医疗设备的准确性和稳定性。

5. 环境监测：温补晶振可以用于环境监测领域中的温度测量，如气象站、温室、实验室等，以提供准确的环境数据。

温补晶振热敏电阻是一种利用热敏材料特性的温度传感器，具有高精度、宽温度范围、快速响应和抗干扰能力强等特点。

它在工业自动化、汽车电子、家用电器、医疗设备和环境监测等领域都有广泛的应用。

温度补偿晶振
温度补偿晶体振荡器（TCXO）是一种经过精确的温度补偿的晶体振荡器，其输出频率随温度的变化而变化。

由于其具有高精度、高稳定性和低噪声等优点，因此被广泛应用于各种需要高精度频率源的领域，如通信、导航、雷达、测量等。

温度补偿晶体振荡器的核心是晶体谐振器，其具有很高的Q值和优秀的频率稳定性。

在常规的晶体振荡器中，由于温度变化会引起晶体谐振器的频率漂移，因此需要进行温度补偿。

TCXO通过在晶体谐振器周围添加热敏电阻等温度传感器，实时监测温度变化，并调整晶体谐振器的频率，以实现温度补偿。

温度补偿晶体振荡器的优点包括：
高精度：经过精确的温度补偿，TCXO的频率精度很高，可以达到±0.01ppm甚至更高。

高稳定性：由于晶体谐振器的频率稳定性很高，经过温度补偿后，TCXO的频率稳定性更加优秀。

低噪声：TCXO的相位噪声很低，可以达到-120dBc/Hz甚至更低。

宽温范围：TCXO可以在较大的温度范围内正常工作，一般可以达到-55℃～+125℃。

抗老化：经过特殊工艺处理的TCXO可以具有很长的使用寿命。

在实际应用中，温度补偿晶体振荡器需要与外部电路配合使用，如鉴相器、分频器、放大器等。

为了获得更好的性能，还需要进行外部频率调整和负载电容调整等操作。

同时，由于TCXO的成本较高，因此在实际应用中需要根据实际需求进行选择。

总之，温度补偿晶体振荡器是一种高精度、高稳定性的频率源，具有广泛的应用前景。

在选择和使用时需要根据实际需求进行选择，并注意与外部电路的配合使用。

基于数据分析改进的模拟温补晶振宽温补偿方法摘要模拟温补晶振的补偿频率会随着温度而变化，在宽温范围内保持稳定运行，改进宽温补偿方法，不仅能提高生产效率，还能增强产品的可靠性。

本文首先分析了模拟温补晶振的工作原理，然后介绍了宽温补偿方法的改进，最后通过稳定性测试评价应用价值，以供参考。

关键词温补晶振；宽温补偿；改进方法；稳定性1 模拟温补晶振的工作原理温补晶振一般由四个部分组成：一是温度传感器，二是补偿网络，三是振荡电路，四是输出缓冲电路，见下图1。

模拟温补晶振由振荡电路、变容二极管，电阻温补网络组成[1]。

其中，温补网络由固定电阻、热敏电阻组成。

工作时，温补网络会感知外界温度的变化，促使补偿网络输出补偿电压；然后施加到变容二极管上，就会改变电容值；最终改变晶振器的负载电容，促使晶振输出频率相应改变。

在形状上，由于补偿电压的变化和晶振谐振频率的变化是相反的，因此实现了温度补偿的目标，促使输出频率相对稳定，如下图2所示。

2 宽温补偿方法的改进分析工作原理可知，要想实现温度补偿目标，应该利用补偿网络确定电阻值，从而减小实际电压和补偿电压之间的误差。

改进宽温补偿方法，主要从热敏电阻、补偿网络两个方面入手。

2.1 热敏电阻在改进宽温补偿方法中，对热敏电阻在线测量，实行比例建模。

以下图2为例，建模方法为：第一步，热敏电阻测量电路和补偿网络电路相同，且各项参数相近，测试范围应该和实际情况相近。

其中，热敏电阻带有箭头，固定电阻没有箭头。

第二步，测试期间，随着温度的变化观察节点电压的变化，并准确记录电压值。

如果有多个温测点，各个电压值均属于N维行向量。

第三步，以节点电压值为基础，结合诺顿定律、基尔霍夫定律，计算不同温度下热敏电阻的阻值大小，将其表示为N维向量R1×N。

第四步，将热敏电阻值代入温补网络程序，由于同一批次的热敏电阻具有一致性，因此不用对每只电阻都进行实测，而是进行比例建模。

以实测的热敏电阻为参考，其余阻值相近的电阻建模为：R1×N=K（RB0，BB，RC0，BC）RC1×N （式1）式中K代表比例系数，RB0、BB代表待使用热敏电阻的特性参数，RC0、BC代表参考热敏电阻的特性参数，RC1×N代表参考热敏电阻实测值。

温补晶振补偿电压自动测试系统分析摘要温补晶振通过附加的温度补偿电路，来减小周围温度变化产生的振荡频率变化量，保证元件稳定运行。

本文首先分析了温补晶振的工作原理，然后介绍了补偿电压测试系统的组成，最后阐述了自动测试方法，以供参考。

关键词温补晶振；工作原理；补偿电压；自动测试1 温补晶振的工作原理从温补晶振的工作特点来看，主要由四个部分组成：一是温度传感器，二是补偿网络，三是振荡电路，四是输出缓冲电路。

其中，温度补偿网络、振荡电路是关键，如下图1是典型的工作原理图。

具体到振荡器，温频特性是由晶体谐振器的频率温度决定的[1]。

以AT切晶体谐振器为例，频率温度特性表现为三次曲线，通过振荡回路中负载电容的变化，来补偿谐振器频率漂移。

在变容二极管两端施加补偿电压，然后经温补网络输出，此时随着温度的变化，输出电压也在相应变化，通过改变二极管电容，来抵消谐振器的频率变化，保证输出频率稳定。

总结温补晶振的补偿过程，第一步是测试补偿电压-温度曲线，即V-T曲线；第二步是依据V-T曲线，计算热敏电阻的阻值；第三步是装配温补网络，测试振荡器的f-T曲线，判断补偿效果的好坏。

由此可见，V-T曲线参数的准确性，是温补晶振的设计关键，影响振荡器频率的精度。

以往电压测量由人工完成，不仅效率低、成本高，而且各项数据手工记录，容易出现误差，难以满足快速精确生产的需求，因此要研究并应用自动测试系统。

2 温补晶振补偿电压测试系统该测试系统的核心是计算机，结合应用软件，可以对补偿电压进行自动测试。

具体功能如下：①自动控制设备；②自动测试仪器；③数据分析和存储。

基于以上功能的应用，不仅加快了电压测试速度，缩短了工作时间；而且测试准确度明显提高。

系统硬件和软件组成具体如下：2.1 硬件组成第一，高低温箱。

该温箱可以通过GPIB接口实现程序控制，在–50℃—80℃范围内，均能够满足测试要求。

其中，箱内设置50个工位的测量圈，每个工位利用5根导线和待测补偿电压活件相连接，分别连接GND、VDD、VCC、OUT、E+。

温补晶振缺一不可的参数
温度补偿石英晶体振荡器(TCXO)由于具有较高的频率稳定度,作为一种高精度频率源被广泛地应用于通讯系统、雷达导航系统、精密测控系统等。

温补晶振由石英晶体振荡电路和温度补偿网络两部分组成。

电子行业的对晶振应该有一定的了解了，温补晶振我们一般就看温度补偿范围是多大的，零下摄氏度也可以正常工作吗？这是温补晶振具备的特性！下面我为大家介绍温补晶振必不可少的参数。

1、温度稳定度
其他规格条件保持不变，在规定温度范围内石英晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值，即(fmax-fmin)/(fmax+fmin)。

2、负载特性
其他条件保持不变，负载在规定变化范围内晶体振荡器输出频率相对于标称负载下的输出频率的最大允许频偏。

3、频率准确度
在标准电源电压，标准负载电容阻抗，基准温度(25℃)以及其他条件保持不变的情况下，石英晶体振荡器的频率相对与其规定标称值的最大允许偏差不得超过±50。

4、电压特性
其他条件保持不变，电源电压在规定变化范围内晶体振荡器输出频率相对于标称电源电压下的输出频率的最大允许频偏。

5、频率老化
在规定的环境条件下，由于元件(主要是石英谐振器)老化而引起的输出频率随时间的系统漂移过程，通常用某一时间间隔内的频差来量度，对于高稳定晶振，由于输出频率在较长的工作时间内呈近似线性的单方向漂移,往往用老化率(单位时间内的相对频率变化)来量度。

6、杂波
输出信号中与主频无谐波(副谐波除外)关系的离散频谱分量与主频的功率比，用dBc表示。

恒温晶振、温补晶振的调试及测试时的注意点恒温晶振、温补晶振的调试及测试时的注意点1) 每一个单独指标必须单独测试，不能同时测试几种指标，也不能同时测试几只晶振。

2) 测试时要严格按照标准的测试电路和测试环境进行测试。

3) 在没有相当的测试设备和测试人员的情况下，不建议客户自行测试晶振，更不能随意调试晶振，测试设备的等级应至少比晶振指标高一个数量级。

4) 对不同厂家的产品，尤其是来自不同国家的产品，有一些指标的测试方法不尽相同，应提前了解各厂家的异同点，统一意见，以减少不必要的麻烦。

5) 对一些短期指标如频率精度，开机特性等，应多做几次重复的测试，以减少测试结果的偶然性。

恒温晶振OCXO选型和采购时应该注意的问题1) 不要一味追求高指标，因为高指标意味着成本大幅度增加，交货期加长；2) 注意封装的可替代性，尽量不选用非标准封装；3) 尽量不要压缩交货期限；4) 了解厂家情况的时候，应该着重考察厂家的晶体来源、工艺控制能力；5) 如果可能的话，应允许在研发阶段就让厂家参与到指标的确认工作中。

恒温晶振、温补晶振主要技术指标定义的IEC标准1）标称频率（Nominal frequency）IEC标准定义：振荡器标明的工作频率。

2）中心频率偏差 (Frequency accuracy)IEC标准定义：在基准点温度环境（25 ± 2 ℃）和中心控制电压时，测得的频率值与标称频率的偏差。

3）频率调谐范围（Frequency adjustment range）IEC标准定义：用某种可变元件使振荡器频率能够改变的频率范围。

注：调整的目的：1）把频率调到规定调整范围内的任一特定值。

2）由于老化和其它条件变化而引起频率偏移后，能够把振荡器频率修正到规定值。

调整的方式：3）调节方式有机械调节和电压调节两种4）可变元件通常指变容二极管、多圈电位器等。

4）工作温度范围 (Operating temp. range)IEC标准定义：振荡器能够正常工作，其频率及其它输出信号性能均不超过规定的允许偏差的温度范围。

温补晶振是什么？和一般石英晶体振荡器有何区别？经常会有客户这样问到我们。

温补晶振也是一种石英振荡器，与普通石英晶体振荡器不同的是它的精度和稳定性都要高些，它对晶振频率可以起到一个温度补偿的作用。

比如说在某些高温的环境下，有些产品会因为高温出现不良的现象，严重甚至会导致整个产品瘫痪，在这种情况下就会用到TCXO温补晶振。

其原理是通过感应周围环境温度，将温度信息做适当变换后控制晶振的输出频率，以求达到稳定输出频率的效果。

它可以在天气温度变化中起到一个互相补助的作用，遇到气温低的情况它会根据本身的温度补偿电路来补偿由周围温度变化产生出的振荡频率偏差，从而保护产品的稳定性。

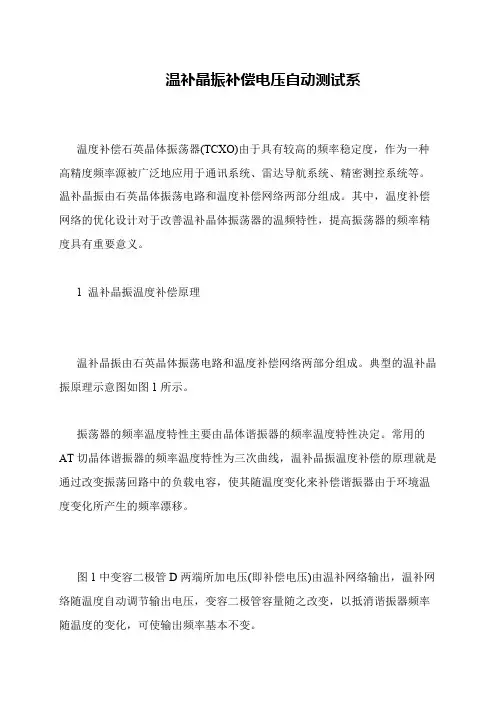

温补晶振内部结构可分为石英晶体振荡回路和温度补偿网络两部分。

石英晶体振荡器的频率温度特性主要由晶体谐振器的频率温度特性决定。

传统的TCXO是通过采用模拟器件进行补偿，即通过改变振荡回路中的负载电容等模拟器件，使其随温度而变化来补偿晶体谐振器由于环境温度变化所产生的频率漂移。

这也叫模拟式温度补偿。

随着温度补偿技术的发展，很多采用数字化补偿技术的TCXO逐渐开始出现，这种数字化补偿的温补晶振又叫DTCXO；还有一种用单片机进行补偿的温补晶振我们称之为MCXO。

数字化补偿技术可实现晶振自动温度补偿，使晶体振荡器频率稳定度非常高。

并且能够适应更宽的工作温度范围。

但具体的补偿电路比较复杂，成本也较高，只适用于基地站和广播电台等要求高精度化的情况。

因此，通常我们使用的都是采用的模拟式间接温度补偿的温补晶振。

10年来，随着科学技术的不断发展，温补晶振取得了可喜的进步。

目前晶振行业知名的晶振厂家绝大部分都有自主生产温补晶振产品，其中株式会社大真空是温补晶振产品做得最齐全的晶振企业之一，KDS生产的温补晶振产品型号众多，频点齐全，广泛应用于如北斗定位系统、GPS卫星导航仪、智能手机、RFID产品等多个领域。
