河北科技大学机械设计试卷资料

机械专业综合试题考卷（带答案）一、选择题（每题1分，共5分）1. 下列哪种材料最适合用于制造齿轮？A. 塑料B. 铸铁C. 铝合金D. 钢答案：D2. 在四杆机构中，若最长杆与最短杆的长度之和小于其他两杆长度之和，则该机构为：A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 摩擦机构答案：B3. 下列哪种液压元件用于控制液压系统的压力？A. 液压泵B. 液压缸C. 溢流阀D. 节流阀答案：C4. 下列哪种传动方式传动效率最高？A. 齿轮传动B. 带传动C. 链传动D. 摩擦传动答案：A5. 下列哪种加工方法适用于大批量生产？A. 车削B. 铣削C. 钻削D. 数控加工答案：D二、判断题（每题1分，共5分）1. 材料的硬度越高，其韧性越好。

（×）2. 在四杆机构中，曲柄摇杆机构可以实现转动转化为往复运动。

（√）3. 液压系统中的油箱主要用于储存液压油。

（√）4. 齿轮传动的噪声比带传动大。

（√）5. 数控机床加工精度不受操作者技能水平影响。

（√）三、填空题（每题1分，共5分）1. 材料的力学性能主要包括____、____、____等。

答案：强度、塑性、韧性2. 四杆机构的基本类型有____、____、____。

答案：曲柄摇杆机构、双曲柄机构、双摇杆机构3. 液压系统的三大元件是____、____、____。

答案：液压泵、液压缸、液压阀4. 齿轮传动的优点有____、____、____等。

答案：传动效率高、工作可靠、寿命长5. 数控加工的特点有____、____、____等。

答案：加工精度高、自动化程度高、生产效率高四、简答题（每题2分，共10分）1. 简述金属材料的热处理工艺及应用。

答案：热处理工艺包括退火、正火、淬火和回火等，主要用于改善材料的力学性能、降低硬度、提高切削性能等。

2. 什么是液压系统的压力损失？有哪些原因？答案：压力损失是指在液压系统中，液体流动过程中因摩擦、局部阻力等因素造成的压力下降。

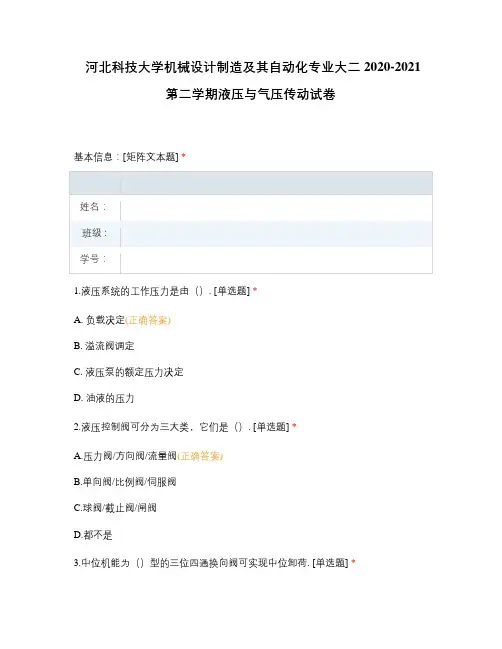

河北科技大学机械设计制造及其自动化专业大二2020-2021第二学期液压与气压传动试卷基本信息：[矩阵文本题] *1.液压系统的工作压力是由（）. [单选题] *A. 负载决定(正确答案)B. 溢流阀调定C. 液压泵的额定压力决定D. 油液的压力2.液压控制阀可分为三大类，它们是（）. [单选题] *A.压力阀/方向阀/流量阀(正确答案)B.单向阀/比例阀/伺服阀C.球阀/截止阀/闸阀D.都不是3.中位机能为（）型的三位四通换向阀可实现中位卸荷. [单选题] *A. OB.PC.M(正确答案)D.Y4.单作用式叶片泵的转子每转一转，吸油、压油各（）次. [单选题] *A. 1(正确答案)B. 2C. 3D. 45.调速阀由（）与节流阀串联组成. [单选题] *A.减压阀B.定差减压阀(正确答案)C.溢流阀D.顺序阀6.公称压力为6.3MPa的液压泵，其出口接油箱。

则液压泵的工作压力为（）. [单选题] *A.6.3MPaB.0(正确答案)C.6.2MPaD.6MPa7.在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上. [单选题] *A.左格B.右格C.中格(正确答案)D.都不是8.大流量的系统中，主换向阀应采用（）换向阀. [单选题] *A.电磁B.电液(正确答案)C.手动D.机动9.当绝对压力小于大气压时，大气压力减绝对压力时（）. [单选题] *A.相对压力B.真空度(正确答案)C.表压力D.绝对压力10.外啮合齿轮泵中齿轮进入啮合的一侧是（）. [单选题] *A.吸油腔B.压油腔(正确答案)C.吸油腔或压油腔D.都不是11.高压系统宜采用（）. [单选题] *A.齿轮泵B.叶片泵C.柱塞泵(正确答案)D.螺杆泵12.液压传动中所用的油液，随着油液温度的升高，其粘度将（）. [单选题] *A.不变B.略有上升C.显著下降(正确答案)D.都不是13.变量轴向柱塞泵排量的改变是调整斜盘（）的大小来实现的. [单选题] *A.角度(正确答案)B.方向C. A和B都不是D.力14.减压阀控制的是（）处的压力. [单选题] *A.进油口B.出油口(正确答案)C.A和B都不是D.卸油口15.液压泵将（）. [单选题] *A.液压能转换成机械能(正确答案)B.电能转换成液压能C.机械能转换成液压能D.都不是16.压力继电器是（）控制阀。

《机械设计基础》试题库一、填空题(机械原理部分1.牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2.机构具有确定运动的条件是数目与数目相等。

3.平面四杆机构的压力角愈4.平面四杆机构的传动角愈5.有些平面四杆机构是具有急回特性的,其中两种的名称是机构、机构。

6.在平面四杆机构中,用系数表示急回运动的特性。

7.摆动导杆机构中,以曲柄为原动件时,最大压力角等于度,最小传动角等于度。

8.在摆动导杆机构中,若导杆最大摆角φ= 30°,则其行程速比系数 K 的值为9.四杆机构是否存在止点,取决于是否与共线。

10.在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时,只能获得11.平面四杆机构中,如果最短杆与最长杆的长度之和小于其余两杆的长度之和,最短杆为机架, 这个机构叫 __ 机构。

12.平面连杆机构急回特性系数K ____1时,机构有急回特性。

13.以滑块为主动件的曲柄滑块机构有 ____个止点位置。

14.凸轮机构主要由、、和三个基本构件组成。

15.盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中,从动件的运动规律完全由来决定。

17.据凸轮的形状,凸轮可分为凸轮和移动凸轮。

18.凸轮机构的压力角是指方向之间所夹的锐角。

19.在实际设计和制造中,一对渐开线外啮合标准斜齿圆柱齿轮的正确啮合条件是相等、相等、且相反。

20. 在实际设计和制造中,一对渐开线标准直齿圆柱齿轮的正确啮合条件是、。

21.一对渐开线标准直齿圆柱齿轮的连续传动条件是。

22.在标准齿轮的分度圆上, 数值相等。

23.斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度 ,因而承载能力。

24. . 渐开线上各点的压力角不等,向径越大,则压力角越25.单个齿轮的渐开线上任意点的法线必是圆的切线。

26.渐开线齿轮的五个基本参数是齿数、、、系数和顶隙系数。

27.我国规定齿轮标准压力角为。

28.齿轮切削加工方法可分为仿形法和范成法,用成形铣刀加工齿形的方法属法,用滚刀加工齿形的方法属法。

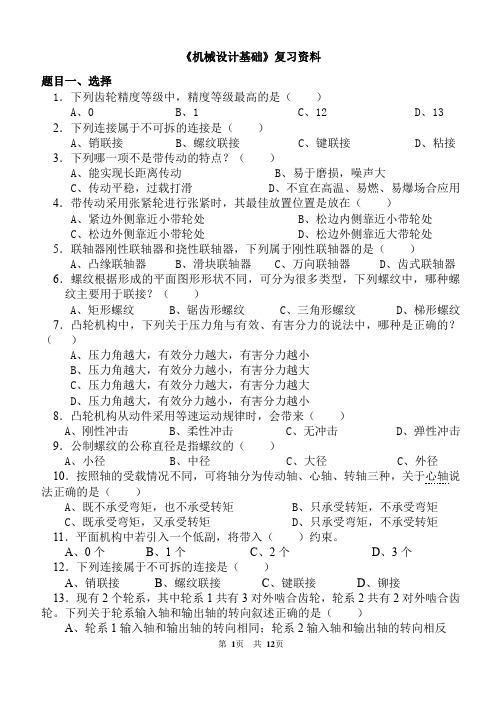

《机械设计基础》复习资料题目一、选择1．下列齿轮精度等级中，精度等级最高的是（）A、0B、1C、12D、13 2．下列连接属于不可拆的连接是（）A、销联接B、螺纹联接C、键联接D、粘接3．下列哪一项不是带传动的特点？（）A、能实现长距离传动B、易于磨损，噪声大C、传动平稳，过载打滑D、不宜在高温、易燃、易爆场合应用4．带传动采用张紧轮进行张紧时，其最佳放置位置是放在（）A、紧边外侧靠近小带轮处B、松边内侧靠近小带轮处C、松边外侧靠近小带轮处D、松边外侧靠近大带轮处5．联轴器刚性联轴器和挠性联轴器，下列属于刚性联轴器的是（）A、凸缘联轴器B、滑块联轴器C、万向联轴器D、齿式联轴器6．螺纹根据形成的平面图形形状不同，可分为很多类型，下列螺纹中，哪种螺纹主要用于联接？（）A、矩形螺纹B、锯齿形螺纹C、三角形螺纹D、梯形螺纹7．凸轮机构中，下列关于压力角与有效、有害分力的说法中，哪种是正确的？（）A、压力角越大，有效分力越大，有害分力越小B、压力角越大，有效分力越小，有害分力越大C、压力角越大，有效分力越大，有害分力越大D、压力角越大，有效分力越小，有害分力越小8．凸轮机构从动件采用等速运动规律时，会带来（）A、刚性冲击B、柔性冲击C、无冲击D、弹性冲击9．公制螺纹的公称直径是指螺纹的（）A、小径B、中径C、大径 C、外径10．按照轴的受载情况不同，可将轴分为传动轴、心轴、转轴三种，关于心轴说法正确的是（）A、既不承受弯矩，也不承受转矩B、只承受转矩，不承受弯矩C、既承受弯矩，又承受转矩D、只承受弯矩，不承受转矩11．平面机构中若引入一个低副，将带入（）约束。

A、0个B、1个C、2个D、3个12．下列连接属于不可拆的连接是（）A、销联接B、螺纹联接C、键联接D、铆接13．现有2个轮系，其中轮系1共有3对外啮合齿轮，轮系2共有2对外啮合齿轮。

下列关于轮系输入轴和输出轴的转向叙述正确的是（）A、轮系1输入轴和输出轴的转向相同；轮系2输入轴和输出轴的转向相反第1页共12页。

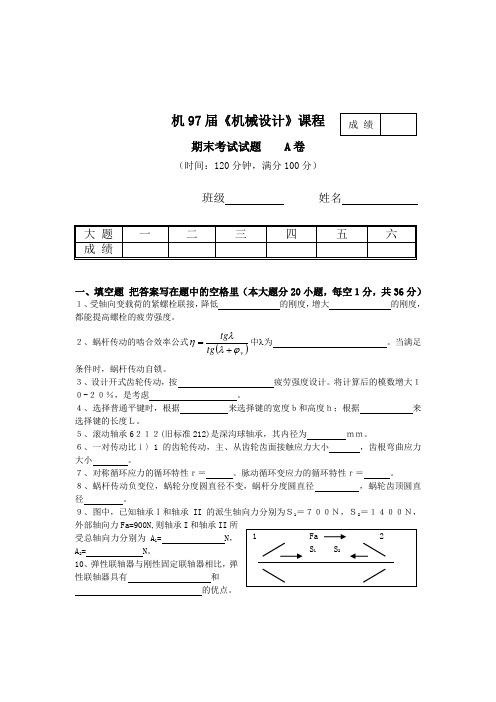

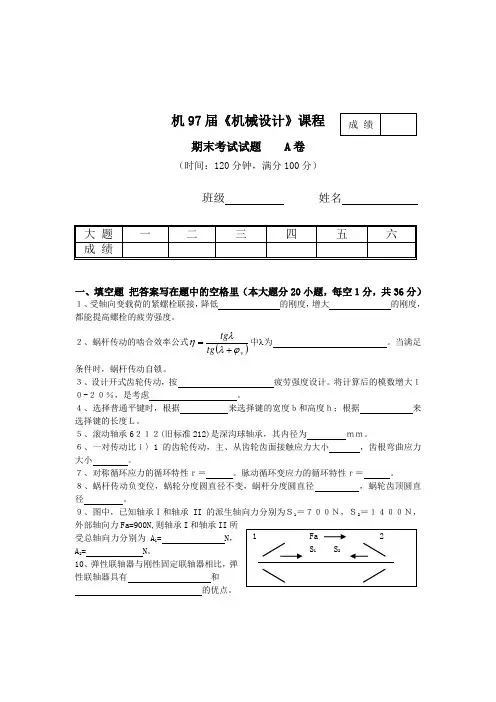

机97届《机械设计》课程期末考试试题 A 卷（时间：120分钟，满分100分）班级 姓名一、填空题 把答案写在题中的空格里（本大题分20小题，每空１分，共36分）１、受轴向变载荷的紧螺栓联接，降低 的刚度，增大 的刚度，都能提高螺栓的疲劳强度。

２、蜗杆传动的啮合效率公式()v tg tg ϕλλη+=中λ为 。

当满足 条件时，蜗杆传动自锁。

３、设计开式齿轮传动，按 疲劳强度设计。

将计算后的模数增大１０-２０％，是考虑 。

４、选择普通平键时，根据 来选择键的宽度ｂ和高度ｈ；根据 来选择键的长度Ｌ。

５、滚动轴承6２１２(旧标准212)是深沟球轴承，其内径为 ｍｍ。

６、一对传动比ｉ〉1的齿轮传动，主、从齿轮齿面接触应力大小 ，齿根弯曲应力大小 。

７、对称循环应力的循环特性ｒ＝ 。

脉动循环变应力的循环特性ｒ＝ 。

８、蜗杆传动负变位，蜗轮分度圆直径不变，蜗杆分度圆直径 ，蜗轮齿顶圆直径 。

９、图中，已知轴承Ｉ和轴承II 的派生轴向力分别为Ｓ1＝７００Ｎ，Ｓ2＝１４００Ｎ，外部轴向力Fa=900N,则轴承I 和轴承II 所受总轴向力分别为A 1= N ，A 2= N 。

10、弹性联轴器与刚性固定联轴器相比，弹性联轴器具有 和的优点。

11、图中为一齿轮系，当轮１为主动时，轮２的轮齿齿根的弯曲应力为变力。

当轮2为主动时，轮2的轮齿齿根弯曲应力为变应力。

12、对于软齿面的齿轮副，主、从动轮齿数最好取为。

13、高速轻载的传动中宜采用轴承做为支承。

14、受横向载荷的铰制孔（紧配）螺栓联接，其螺栓主要失效形式为。

15、规律性非稳定变应力下的机械零件疲劳强度计算的基本理论是假说。

16、受轴向载荷的紧螺栓联接，其螺栓总拉力为Q＝Ｆ＋Qˊp,式中F是力, Qˊp是力。

17、带在传动时产生弹性滑动是由于；带产生打滑是由于。

18、齿轮计算载荷中的使用系数ＫA是用以考虑而引入的系数；动载系数ＫＶ是考虑而引入的系数。

19、轴的强度计算主要有三种方法即、和计算法，它们分别适用于传动轴、心轴和转轴的精确计算。

河北科技大学理工学院2013——2014学年第1学期《机械制造装备设计》期末考试试卷A专业班级姓名学号一、填空（每空1分，共20分）1．机械制造装备设计柔性化的含义是指和柔性化。

2．机械制造装备主要包括：、、、。

3．机床的基本参数包括：______________、_____________、_____________。

4．导轨的作用是和。

5．普通机床主轴的滚动轴承前支承的精度要比后支承的精度______________。

=1.26，采用双速电机的结构式为6．某机床主轴的转速级数Z=12，公比_______________。

7．进给传动链的传动载荷特点是；因此，其传动系中各传动件的计算转速是其的________________。

8．专用机床总体设计的结果表现形式是三图一卡，它们是：零件的机械加工工序图、、和。

9．自动化仓库中的托盘或货箱的功能是____________。

10．料仓中隔料器的作用是__________________。

二．简答（每小题5分，共25分）1．机床系列化设计的标志是什么？设计中遵循的四化原则是什么？ 2．机床设计应满足的基本要求是什么？3．机床主轴转速数列的公比ϕ为什么要1＜ϕ≤2 ？4．机床主轴的功率转矩特性是什么？（画图表示并说明）5．直线滑动导轨常用的截面组合形式有哪些？三、简单分析设计（15分）1．某机床主轴的转速（速度）中等，承受的径向载荷较大，径向支承应选择哪种类型的轴承？如果主轴的转速（速度）高，承受的径向、轴向都载荷较小，又应选择哪种类型的轴承？为了提高主轴轴承的接触刚度，应采取什么措施？2．某龙门机床的横梁受到切削头重力和切削力的作用，试选择横梁合理的截面形状？为了提高横梁的刚度，应采取什么措施？3．某中型机床主传动系统主轴的转速n max=3000转/分，n min=25转/分，计算转速n j=250转/分，交流调速电机的额定转速n电=1500转/分，n电max=4500转/分,试设计无级和分级混合的传动系统。

河北科技大学《机械零件》考试样卷1一、填空题：（每空1分，共11分）1、连续工作的闭式蜗杆传动的设计准则为，按强度进行设计，并进行强度校核，还需进行校核。

2、液体润滑中，根据雷诺方程可得到形成流体动压润滑的必要条件是：（1），（2），（3）。

3、写出滚动轴承代号为7210AC的含义：轴承的内径为mm ，公称接触角为，直径系列代号为，轴承类型为，公差等级为。

二、判断题（每空2分，共14分）（）1、考虑到链板各截面的等强度而将链板制成∞字形。

（）2、被联接件之一较厚，且又需经常拆卸的地方宜采用螺钉联接。

（）3、花键联接的特点是对中性好，但对轴与毂的削弱较大。

（）4、轴承代号为7210的轴承具有调心的性能。

（）5、渐开线齿轮齿廓接触的公法线也是两基圆的公切线。

（）6、对于闭式硬齿面齿轮传动，其设计准则应按齿面接触强度设计，按弯曲强度校核。

（）7、零件是运动的单元。

三、选择题：(每空2分，共14分)1、齿轮联轴器属于。

A 固定联轴器B 弹性可移式联轴器C 刚性可移式联轴器2、在V带传动中，小轮包角一般应大于或等于。

A 120°B 100°C 90°D 150°3、蜗杆的传动比公式中，错误的为i12= 。

A d2 / d1B z2 / z1C n1 / n24、普通平键的工作面是。

A 顶面B 底面C 侧面D 端面5、下列螺纹当中，常用于联接的螺纹是。

A 三角形螺纹B 矩形螺纹C 梯形螺纹D 锯齿形螺纹6、链传动中，张紧轮的最佳位置应放置在。

A 紧边的内侧靠近大带轮处B 松边的内侧靠近大带轮处C 紧边的外侧靠近大带轮处D 松边的内侧靠近小带轮处7、设计圆柱齿轮传动时，一般小齿轮的宽度（）大齿轮的宽度。

A 大于B等于 C 小于 D。

四、作图与读图：（共22分）1、某零件危险截面上的工作应力为：σm = 150 MPa，σa = 100 MPa 。

材料为合金钢，σ-1= 400 MPa ，σs = 450 MPa ，等效系数ψσ=0.2 ,综合影响系数KσD =2 ,取许用安全系数〔S〕=1.1 ，当工作应力按循环特征r按常数变化时，用图解法求零件的安全系数，并判断其安全性。

机械专业理论试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常采用哪种方法来减小零件的应力集中？A. 增加零件的厚度B. 减小零件的尺寸C. 采用圆滑过渡D. 增加零件的硬度答案：C2. 下列哪个不是机械传动的基本类型？A. 齿轮传动B. 带传动C. 液力传动D. 磁力传动答案：D3. 机械加工中，通常采用哪种方式来提高加工精度？A. 增加加工速度B. 采用高精度机床C. 增加加工次数D. 减少加工材料的硬度答案：B4. 在机械设计中，材料的屈服强度是指：A. 材料开始发生永久变形的应力B. 材料开始发生弹性变形的应力C. 材料发生断裂的应力D. 材料发生疲劳破坏的应力答案：A5. 轴承的寿命是指：A. 轴承从安装到失效的时间B. 轴承从制造到安装的时间C. 轴承从安装到需要维护的时间D. 轴承从制造到失效的时间答案：A6. 机械系统中，静平衡是指：A. 系统在运动状态下的平衡B. 系统在静止状态下的平衡C. 系统在任何状态下的平衡D. 系统在受力状态下的平衡答案：B7. 机械零件的疲劳破坏通常发生在：A. 零件的表面B. 零件的内部C. 零件的连接处D. 零件的任何部位答案：A8. 机械加工中，为了减少切削力，通常采用：A. 增加切削速度B. 减小切削速度C. 增加切削深度D. 减小切削深度答案：B9. 机械零件的热处理通常用于：A. 提高零件的硬度B. 降低零件的强度C. 增加零件的韧性D. 减小零件的重量答案：A10. 机械设计中，动平衡试验的目的是：A. 确定零件的质量B. 确定零件的尺寸C. 确定零件的平衡状态D. 确定零件的疲劳寿命答案：C二、简答题（每题10分，共30分）1. 请简述机械传动系统的基本组成。

答案：机械传动系统通常由动力源、传动元件和执行机构组成。

动力源提供能量，传动元件负责传递和转换能量，执行机构则将能量转换为机械运动。

2. 什么是机械加工的“三要素”？答案：机械加工的“三要素”包括切削速度、进给速度和切削深度。

2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。

2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。

3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。

4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。

5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。

6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。

7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。

8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。

9、6312表示轴承内径为60mm ，的深沟球轴承。

10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。

11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。

12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。

13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。

15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。

二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。

A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。

河北科技大学机械设计制造及其自动化专业大一2018学年机械基础、制图、材料您的姓名： [填空题] *_________________________________1.机械制图中一般不标注单位，默认单位是( ) * [单选题] *A.mm(正确答案)B.cmC.mD.都不是2.机床床身、机座、机架、箱体等铸件适宜采用 ( )铸造。

* [单选题] *A.灰铸铁(正确答案)B.可锻铸铁C.球墨铸铁D.白口铸铁3.曲柄摇杆机构中，摇杆为主动件时，( )死点位置。

* [单选题] *A.不存在(正确答案)B.曲柄与连杆共线时为C.摇杆与连杆共线时为D.都可以4.一对齿轮啮合时,两齿轮的( )始终相切。

* [单选题] *A.分度圆(正确答案)B.基圆C.节圆D.齿根圆5.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

* [单选题] *A.3B.2(正确答案)C.4D.2.46.普通平键联接传递动力是靠( )。

* [单选题] *A.两侧面的摩擦力B.两侧面的挤压力(正确答案)C.上下面的挤压力D.上下面的摩擦力7.滚动轴承62312中轴承的内径为( ) * [单选题] *A.12cmB.60mm(正确答案)C.23cmD.12mm8.轮系运动时，各齿轮轴线位置固定不动的称为 ( ) * [单选题] *A.周转轮系B.定轴轮系(正确答案)C.行星轮系D.混合轮系9.凸轮机构从动件采用等加速等减速运动规律时，( ) 无冲击 * [单选题] *A.有刚性冲击B.有柔性冲击(正确答案)C.都不对10为了把润滑油导入整个磨擦表面之间，应在轴瓦的( )开设油沟。

* [单选题] *A.非承载区(正确答案)B.承载区C.任意位置D.承载区与非承载区之间11.机械制图中虚线用来表示( ) * [单选题] *A.可见轮廓线B.可见过渡线C.不可见轮廓线(正确答案)D.尺寸界线12.以下不属于平面立体的是（） * [单选题] *A.三棱柱B.四棱柱C.圆柱(正确答案)D.六棱台13.以下不属于基本视图的是（） * [单选题] *A.左视图(正确答案)B.仰视图C.局部视图D.主视图14.下列螺纹标记中，表示细牙普通螺纹的是（） * [单选题] *A.M20×2(正确答案)B.M30-5g6g-SC.G3/4D.G1/2A.M20×2B.M30-5g6g-SC.G3/4D.G1/215.曲柄滑块机构的滑块与导轨之间构成的运动副是（）。
