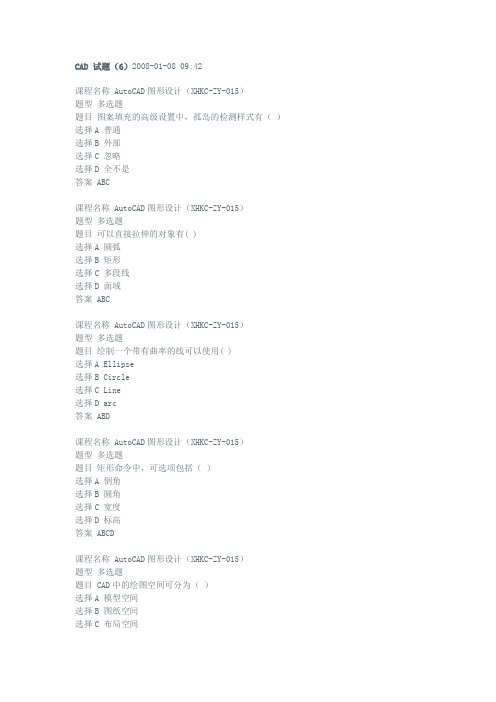

CAD 试题（6）2008-01-08 09:42课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目图案填充的高级设置中，孤岛的检测样式有（）选择A 普通选择B 外部选择C 忽略选择D 全不是答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目可以直接拉伸的对象有( )选择A 圆弧选择B 矩形选择C 多段线选择D 面域答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目绘制一个带有曲率的线可以使用( )选择A Ellipse选择B Circle选择C Line选择D arc答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目矩形命令中，可选项包括（）选择A 倒角选择B 圆角选择C 宽度选择D 标高答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 CAD中的绘图空间可分为（）选择A 模型空间选择B 图纸空间选择C 布局空间选择D 打印空间答案 AB课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 CAD的选择方式有（）选择A 窗口方式选择B 交叉方式选择C 点选方式选择D 以上都不对答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用ZOOM缩放视口包括的选项有：选择A 全部（A）选择B 范围（E）选择C 比例（S）选择D 窗口（W）答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目运用三维坐标系UCS新建一个绘图平面的的方法有（）选择A Z轴（ZA）选择B 三点（3）选择C 视图（V）选择D 比例（S）答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 "夹持点包括了以下哪些操作？"选择A 拉伸选择B 剪切选择C 旋转选择D 镜像答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目坐标输入的方式主要有：（）选择A 绝对坐标选择B 相对坐标选择C 极坐标选择D 球坐标答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目基本文件命令操作有关闭和以下哪些项：（）选择A 创建选择B 打开选择C 保存选择D 打印输出答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用镜像命令“mirror”镜像对象时：（）选择A 必须创建镜像线选择B 可以镜像文字，但镜像后文字不可读选择C 镜像后可选择是否删除源对象选择D 用系统变量“mirrtext”控制文字是否可读答案 AC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 AUTOCAD的操作界面主要由标题栏菜单栏和（）几部分组成选择A 状态栏选择B 工具栏选择C 命令行选择D 绘图区答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AUTOCAD中，系统提供了几种坐标系统（）选择A 笛卡儿坐标系选择B 世界坐标系选择C 用户坐标系选择D 球坐标系答案 BC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在设置绘图单位时，系统提供了长度单位的类型除了小数外，还有（）选择A 分数选择B 建筑选择C 工程选择D 科学答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目下列关于栅格的说法，正确地有（）选择A 打开栅格模式，可以直观地显示图形的绘制范围和绘图边界选择B 当捕捉设定的间距与栅格所设定的间距不同时，捕捉也按栅格进行，也就是说，当两者不匹配时，捕捉点也是栅格点选择C 当捕捉设置的间距与栅格相同时，捕捉就可以对屏幕上的栅格点进行选择D 当栅格过密时，屏幕上将不显示出栅格，对图形进行局部放大观察时也看不到答案 ACD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在执行交点捕捉模式时，可捕捉到（）选择A 捕捉三维实体的边或者角点选择B 可以捕捉曲线的边选择C 可以捕捉面域的边选择D 圆弧圆椭圆椭圆弧直线多线多段线射线样条曲线或构造线等对象之间的交点答案 CD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目下列哪些命令可以绘制矩形（）选择A LINE选择B PLINE选择C RECTANG选择D POLYGON答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入（）选择A 第一点：0，0；第二点：8，5选择B 第一点：任意；第二点：@8，5选择C 第一点：（0，0）；第二点：（8，5）选择D 第一点：0<180；第二点：8，5答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 AutoCAD中使用图案填充命令时可用下列哪些方法选择填充区域（）选择A Pick Points选择B Select Object选择C REGEN选择D RECTAN答案 AB课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目执行FILL命令后，再输入OFF参数，这将对下列哪些命令产生影响（）选择A SOLID（绘制实多边形）选择B POLYGON（绘制正多边形）选择C DONUT（绘制圆环）选择D RECTANG（绘制矩形）答案 AC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目对"0"层的正确描述是（）选择A 是每个绘图文件中必须有的选择B 不能被删除，也不能被重命名选择C 它总是用实线绘制位于其上且线型为BYLAYER的图元选择D 是AutoCAD自动建立的答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用缩放命令“scale”缩放对象时（）选择A 可以只在X轴方向上缩放选择B 可以通过参照长度和指定的新长度确定选择C 基点可以选择在对象之外选择D 可以缩放小数倍答案 BCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD中，可以设置“实时助手”在以下情况自动显示：选择A 所有命令选择B 新命令和增强命令选择C 在需要时选择D 仅对话框答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用镜像命令“mirror”镜像对象时：选择A 必须创建镜像线选择B 可以镜像文字，但镜像后文字不可读选择C 镜像后可选择是否删除源对象选择D 用系统变量“mirrtext”控制文字是否可读答案 CD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用复制命令“copy”复制对象时，可以：选择A 按F1键选择B 在命令行中输入“？”然后Enter键选择C 在命令行中输入“Help”然后Enter键选择D 对话框中单击“帮助按钮”答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目以下哪些对象不能被删除：选择A 世界坐标系选择B 文字对象选择C 锁定图层上的对象选择D 不可打印图层上的对象答案 AC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用旋转命令“rotate”旋转对象时，基点的位置：选择A 根据需要任意选择选择B 一般取在对象特殊点上选择C 可以取在对象中心选择D 不能选在对象之外答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD中，可以通过以下方法改变一个系统变量的值：选择A 在命令行输入系统变量名，然后键入新的值选择B 右击，从快捷单中选择系统变量，然后键入新的值选择C 在某些对话框中改变复选框的状态选择D 在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置答案 ACD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD中，可以设置透明度的界面元素有：选择A 所有的对话框选择B 浮动命令窗口选择C 帮助界面选择D 工具选项板答案 BD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：选择A 第一点：0，0；第二点：8，5选择B 第一点：任意；第二点：@8，5选择C 第一点：（0，0）；第二点：（8，5）选择D 第一点：0<180；第二点：8，5答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目用缩放命令“scale”缩放对象时：选择A 可以只在X轴方向上缩放选择B 可以通过参照长度和指定的新长度确定选择C 基点可以选择在对象之外选择D 可以缩放小数倍答案 BCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 AutoCAD软件可以使用的输出设备有选择A 显示器选择B 纸带选择C 绘图机选择D 打印机答案 ACD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目 AutoCAD软件可以使用的输入设备有选择A 键盘选择B 鼠标选择C 数字化仪选择D 光笔答案 ABCD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD中， Rename可以修改--项目的名称选择A 图层名选择B 文件名选择C 视图名选择D 块名答案 ACD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD中， Purge命令可以清除--项目选择A 未用的标注尺寸类型名选择B 未用的块名选择C 未用的文件名选择D 未用的目录名答案 A B课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在AutoCAD Ri4的CIRCLE命令中，圆心输入可采用以下方式-- 选择A 用鼠标进行屏幕选取选择B 键盘输入圆心坐标选择C 采用捕捉方式选择D 用ORTHO命令答案 ABC课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在对象捕捉追踪设置中有( )选择A 仅正交追踪设置选择B 用所有极轴角设置追踪设置选择C 附加角设置选择D 增量角设置答案 AB课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目极轴角测量的方法:( )选择A 绝对测量选择B 相对上一段测量选择C 极轴角测量选择D 增量角测量答案 AB课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在拉伸实体模型时, ( )可作为拉伸的路径选择A 圆和橢圆选择B 样条曲线选择C 多段线选择D 弧答案 ABD课程名称 AutoCAD图形设计（XHKC-ZY-015）题型多选题题目在填充图案时，常用的金属剖面线是（）。

十二道cad练习题在计算机辅助设计（CAD）的领域中，练习题是提高技能的重要途径。

本文将介绍十二道CAD练习题，帮助读者熟悉CAD软件的基本操作和应用技巧。

练习题一：绘制一个简单的正方形在CAD软件中，绘制一个正方形是一个基本的操作。

通过选择线工具，绘制四个边长相等的线段，使它们两两垂直相交，从而形成一个正方形。

练习题二：绘制一个等边三角形在CAD软件中，绘制一个等边三角形需要使用直线工具和角度工具。

首先，绘制一个基准线段，然后使用角度工具设置60度的角度，再连接基准线段两端与该角度对应的点，即可形成一个等边三角形。

练习题三：绘制一个矩形与练习题一类似，绘制一个矩形需要使用线工具。

首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个矩形。

练习题四：绘制一个圆形在CAD软件中，绘制一个圆形可以使用圆工具。

选择圆工具，点击绘制圆心，再通过拖动鼠标绘制半径，即可形成一个圆形。

练习题五：绘制一个正五边形绘制一个正五边形需要使用直线工具和角度工具。

首先，绘制一个基准线段，然后使用角度工具设置定角为72度，再连接基准线段两端与该角度对应的点，即可形成一个正五边形。

练习题六：绘制一个梯形在CAD软件中，绘制一个梯形需要使用线工具。

首先，绘制两个不相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，从而形成一个梯形。

练习题七：绘制一个正六边形绘制一个正六边形与练习题五类似，只需将定角设置为60度即可。

练习题八：绘制一个菱形绘制一个菱形需要使用线工具。

首先，绘制两个相交的直线段，然后选择直线工具的“延长”功能，将两个直线段延长至相交，形成一个菱形。

练习题九：绘制一个星形绘制一个星形需要使用直线工具。

首先，绘制一个圆形，然后在圆周上选择一点，通过连接该点和圆心，再选择直线工具的“复制”功能，将线段依次延长至相邻点，即可形成一个星形。

练习题十：绘制一个螺旋线绘制一个螺旋线需要使用曲线工具。

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

CAD模拟试题及答案一、选择题1、按哪个键可切换文本窗口和绘图窗口AA.F2B.F8C.F3D.F52、在CAD中为一条直线制作平行线用什么命令C A。

移动B。

镜像C.偏移D.旋转3、在哪个层创建的块可在插入时与当前层特性一致A A。

0层B.在所有自动产生的层C。

所有图层D.新建的图层4、一个完整的尺寸由几部分组成DA.尺寸线、文本、箭头B。

尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D。

尺寸线、尺寸界线、文本、箭头5、若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项CA.文字高度B.使用全局比例C.测量单位比例D.换算单位6、在画多段线时，可以用哪一个选项来改变线宽?AA.宽度B。

方向C.半径D.长度7、下面的各选项都可以绘制圆弧，除了哪一项不行？BA。

起点、圆心、终点B.起点、圆心、方向C。

圆心、起点、长度D。

起点、终点、半径8、在图层管理器中，影响图层显示的操作有DA.锁定图层B。

新建图层C.删除图层D.冻结图层9、一个完整的尺寸由哪几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C。

基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头10、渲染三维模型时，哪种不可渲染出物体的折射效果DA.一般渲染B。

普通渲染C。

照片级光线跟踪渲染D。

照片级真实感渲染11、AUTOCAD中用于绘制圆弧和直线结合体的命令为C A。

圆弧B.构造线C.多段线D.样条曲线12、正交的开关快捷键为DA.F2B。

F3C.F5D.F813、用户在对图形进行编辑时若需要选择所有对象,应输入CA.夹点编辑B。

窗口选择C.AllD.单选14、下面的哪一种方式可以使得光标锁定预先定义的栅格D A。

栅格B。

正交C。

当前图层命令D。

栅格捕捉设置15、在AUTOCAD中，下列哪一个命令可以设置图纸边界CA.GRIDB。

SNAP和GRIDC。

LIMITSD.OPTIONS16、样式20±0.5是公差标注中的？形式。

图1: 图2:271|］口14 - 2Q 亠迄图4:图11: 图12:图9: 图10:图13: 图14:图17:图19: 图20:图21 : 图22:11S图26:图27: 图28:340OOJ1[实验三：AutoCAD的复杂图形绘制练习一、实验目的：1熟悉精确绘制图形的方法；2•掌握较好的图形识别和判读的能力；3.掌握AutoCAD中各种绘图和编辑命令的综合运用。

4 •熟悉图形标注和图形填充的方法二、实验内容：按照相关绘图规范完成以下图例的绘制：1.要求务必遵守相关制图规范；2.根据需要，设置绘图图层；3.绘图要求图形清晰准确4.按照图例进行进行标注和填充。

图1 :图4:图2：图&Id10810R80 r R5030R35 R150R180-.R20E图6:EB0102/016一94n O9&图11：m149n时间显示区O2RADIAL62423537(^FLASH^39L50图13:1门65 I>-------- R50实验四：AutoCAD的图形信息查询一、实验目的：1熟悉查询图形信息的相关命令；2 •掌握查询图形信息的各种方法和常见技巧。

二、实验内容：1按照相关绘图规范和要求从J (100, 100)点处，绘制如下的图形:1绘制如下图形，并按照相关规范创建一个自己的标注样式，对图形进行标注。

2.在前面绘制的图并对相关标注进行形中，进步练习尺寸标注,11。

CAD练习题一、基本操作类1. 启动和关闭CAD软件。

2. 设置CAD的工作界面，包括工具栏、菜单栏、命令行等。

3. 新建、打开、保存和另存为CAD文件。

4. 绘制一条直线，长度为100mm。

5. 绘制一个半径为50mm的圆。

6. 使用矩形命令绘制一个长200mm、宽100mm的矩形。

7. 使用pline命令绘制一个闭合的多段线。

8. 使用move命令移动一个图形对象。

9. 使用copy命令复制一个图形对象。

10. 使用rotate命令旋转一个图形对象。

二、绘图与编辑类1. 绘制一条中心线，长度为150mm。

2. 绘制一个直径为80mm的圆。

3. 使用trim命令修剪多余线段。

4. 使用extend命令延伸线段至指定边界。

5. 使用mirror命令镜像一个图形对象。

6. 使用scale命令缩放一个图形对象。

7. 使用array命令创建矩形阵列。

8. 使用polararray命令创建极轴阵列。

9. 使用break命令打断一条线段。

10. 使用fillet命令绘制圆角。

三、图层与属性类1. 新建一个图层，命名为“标注”。

2. 将当前图层设置为“标注”。

3. 设置线型比例为1:100。

4. 改变线宽为0.5mm。

5. 设置颜色为红色。

6. 隐藏某一图层。

7. 冻结某一图层。

8. 锁定某一图层。

9. 修改图形对象的图层。

10. 查看并修改图形对象的属性。

四、尺寸与标注类1. 设置标注样式，包括线型、箭头、文字等。

2. 标注一条直线的长度。

3. 标注一个圆的直径。

4. 标注一个角度。

5. 标注一个半径。

6. 标注一个弧长。

7. 快速标注多个尺寸。

8. 修改标注文字内容。

9. 调整标注位置。

10. 删除不必要的尺寸标注。

五、文字与表格类1. 输入单行文字。

2. 输入多行文字。

3. 设置文字样式，包括字体、大小、颜色等。

4. 创建一个表格，包含3行4列。

5. 填写表格内容。

6. 调整表格行高和列宽。

7. 合并表格中的单元格。

一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。

图1.1 训练图评分标准：基本图形绘制100分。

二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。

图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。

启用栅格显示，启用栅格捕捉。

调用直线命令拾取各点即可。

图2.1练习评分标准：1.基本图形绘制完整60分;2.标注完整40分。

三利用对象捕捉绘制图形画图3.1所示图形图3-1评分标准：1.基本图形绘制完整60分;2.文字、尺寸标注完整40分。

四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形;（2）利用正交与对象追踪绘制图4.1所示图形;图4.1 U形桥台投影图`评分标准：1.基本图形绘制完整60分。

;2.尺寸标注清晰完整40分。

五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。

图5.1 门栓评分标准：1.基本图形绘制60分。

;2.角度标注准确，清晰20分。

`3.尺寸标注准确，清晰20分。

;六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。

图6.1 图形练习图6.2 图形练习评分标准：1.基本图形绘制完整60分。

2.所有标注完整，清晰40分。

`七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。

（2）绘制如图7.1所示四棱台投影图。

`（3）绘制图7.2所示正六棱柱投影图。

`图7.1 四棱台投影图图7.2 六棱柱投影图评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分。

`八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。

图8.1建筑物立面图（展开图）评分标准：1.基本图形绘制完整60分2.尺寸标注清晰完整40分习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。

图9.1花格窗评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分`习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。

练习一CAD的基本知识和基本操作1-1相对极坐标、直线命令1-3相对极坐标、延伸、修剪（举例）1-5相对直角坐标、延伸、修剪练习二绘制二维图形2-1圆、点的定数等分、延伸、修剪（举例）2-2点的定数等分、相对极坐标、延伸、修剪2-3正多边形、圆2-4正多边形、圆2-6点的定数等分、圆、多段线2- 8 圆2-9 圆2-102-11相对极坐标、圆、延伸、修剪2-13 圆2-14圆、延伸、修剪2-15 圆、圆弧2-17圆弧（起点、终点、半径）2-19圆弧（起点、端点、半径）2-20圆弧（起点、圆心、角度）练习三图形编辑3-1矩形、缩放3-2旋转、缩放3-3阵列、修剪3-4阵列、修剪&3- 5相对极坐标、修剪、阵列一 73-6多段线、偏移、阵列3-7正方形、分解、点的定数等分、环形阵列3-8矩形、圆、修剪、阵列3-9圆16等分或圆外切8边形、阵列3-10正方形、偏移3-11长方形、点（定数等分）、打断、复制、移动、旋转3-12偏移、修剪3-13矩形、对象追踪、阵列3-15圆、阵列3-16点的定数等分、多段线、延伸、偏移、倒圆角、修剪3-17阵列3-18阵列3-19正五边形、缩放、圆角、圆3-20正方形、镜像、偏移、阵列3-21圆、修剪、偏移、阵列3-23旋转、偏移、圆、修剪、圆弧（起点、端点、半径）练习四利用图块和属性绘图注写文字标注尺寸4- 7零件图、块、公差标注4-8 零件图、块、公差标注5-1练习五图形输出综合实例5-1完成下列零件图I—I砂IMT15D［丄|逝|神一| 誌1刖j』命------------ ----------- 退阀盖阳几曲- ---------1"T''711/> 临///A\处— 0/TOQ5j 厂IX 热处理： 2倒询仏背帽iLPli1.1N就三■—•Ni.昌産也^5^W；§Co(r—L#刼网蚪燃担*畑倉la:爭.吾听63/技术娶求L调质处理2 2&-250H ES2,寰面处理;氧化工未注W*C1轴15-6完成下列零件图MW <KS.昱-p-i4.寂4FI5-10完成下列零件图%鶴i1r< 丿5-11完成下列零件图5-12完成下列零件图££5-13完成下列零件图5-13完成下列装配图5-14完成下列零件图5-15完成下列零件图5-16完成下列零件图5-17完成下列装配图。

练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。

2. 掌握绘图单位、图形界限的设置。

3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。

6. 线型、颜色、线宽和图层7. 对象定位：栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。

2.绘制直线类对象：射线、多线、多段线3.绘制多边形：距形、正多边形4.绘制圆弧类对象：圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置：复制、镜像、偏移、阵列、移动2.调整对象尺寸：缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询：面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作：创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图：定义属性、编辑属性4.设置文字样式5.文字的输入：单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式：线性、角度、直径、半径9.长度型尺寸标注：线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注：相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。

CAD制图练习题一、基本操作类1. 请在CAD软件中新建一个空白图纸，并设置图幅为A3大小。

2. 练习使用CAD的直线、矩形、圆等基本绘图命令。

3. 利用图层管理功能，创建至少三个图层，并分别设置不同的颜色和线型。

4. 练习使用移动、复制、旋转、缩放等编辑命令。

5. 学会使用修剪、延伸、打断等修改命令。

二、绘图技巧类1. 绘制一个正五边形，并标注其边长和面积。

2. 绘制一个直径为100mm的圆，并在圆内绘制一个正方形，使正方形的四个角分别与圆相切。

3. 绘制一个长方体，并标注其长、宽、高尺寸。

4. 绘制一个等边三角形，并将其旋转30度。

5. 绘制一个直径为200mm的圆，并在圆上等分绘制8个半径为50mm的圆弧。

三、标注与文字类直线段圆角度半径图纸名称设计单位设计人审核人3. 练习使用多行文字和单行文字命令，分别输入一段说明性文字。

四、布局与打印类1. 创建两个布局，分别为“立面图”和“平面图”。

2. 在“立面图”布局中，设置合适的视口比例，并显示立面图内容。

3. 在“平面图”布局中，设置合适的视口比例，并显示平面图内容。

4. 练习使用打印样式表，为图纸添加颜色和线型。

5. 设置打印范围，将图纸打印到A3纸张上。

五、综合应用类墙体门窗楼梯标注尺寸轴承座齿轮螺栓标注尺寸和公差电源开关电阻电容标注线路和元件名称六、三维建模类1. 使用CAD软件创建一个简单的长方体模型，并对其进行表面渲染。

2. 绘制一个球体，并将其切割成两半，展示内部结构。

3. 建立一个圆锥体，并标注其底面半径和高。

4. 创建一个组合体模型，包含圆柱、圆锥和球体。

5. 练习使用三维阵列和三维镜像命令，三维模型布局。

七、图纸管理类1. 将已完成的三张图纸合并为一个文件，并分别命名为“立面图”、“平面图”和“细部图”。

2. 练习使用外部参照功能，将一张图纸作为参照插入到另一张图纸中。

3. 使用块命令，创建一个标准图块，并将其插入到多个图纸中。
