某框架结构办公楼楼梯设计1讲解

建筑工程中的楼梯设计建筑工程中，楼梯是一个十分重要的构件，为人们提供了上下楼层的交通方式。

因此，在建筑工程设计中，楼梯的设计显得尤为重要。

一个良好的楼梯设计，不仅可以提高建筑物的美观度，更能提升使用者的安全性和舒适度。

本文将从楼梯的材料、形式、尺寸、安全性等方面，探讨建筑工程中的楼梯设计。

一、楼梯材料通常情况下，楼梯的材料可分为木质、金属、石材、玻璃和混凝土等几种类型。

其中，木质楼梯适用于家庭居室等低层建筑，金属楼梯则常用于商业建筑或大型公共建筑，石材楼梯常用于高档酒店和会所等场所，玻璃楼梯则是近年来的设计新趋势，混凝土楼梯则可以应用在几乎所有种类的建筑中。

二、楼梯形式楼梯的形式主要有直梯、扶梯和螺旋梯等。

直梯形式简单，操作方便，是常见的楼梯形式，适合一般的建筑形式；扶梯相对而言比直梯更显高端大气，适用范围一般是购物中心、地铁等大型商业场所。

而螺旋梯因为空间设计的灵活性和美观性，适合应用于更多已经成形的建筑，特别喜欢建筑设计的人更多选择了螺旋梯。

三、楼梯尺寸楼梯的尺寸应根据建筑的高度、使用人群和空间要求等进行设计。

一般而言，宽度不要小于800mm，更好是在1.2m-1.5m范围内。

楼梯的高度以及坡度也应当考虑到舒适度，以人的正常步幅为标准设计长度，以 28~40度为坡度设计安全的高度值。

四、楼梯安全楼梯的安全问题一直都是设计中最为重要的部分。

首先需要考虑的是防滑问题，楼梯的楼面和楼梯间的防滑处理可以有效预防滑倒事故。

其次需要考虑的是护栏的设计，楼梯护栏的高度应当不低于1000mm，便于使用者进行扶持。

再次，楼梯的一些细节也应当考虑到使用者的安全，如楼梯内的拐角处要进行护栏设置，每个步骤的空间长度也需要掌握好避免步伐太大或者太小等。

总之，在建筑工程设计中，楼梯设计是一个十分基础和重要的环节，它直接影响了设计的美观度和使用的安全性。

因此，设计师们在进行建筑设计工作时，应当注重楼梯的尺寸、形式和安全等问题，以保证建筑的整体质量和使用效果。

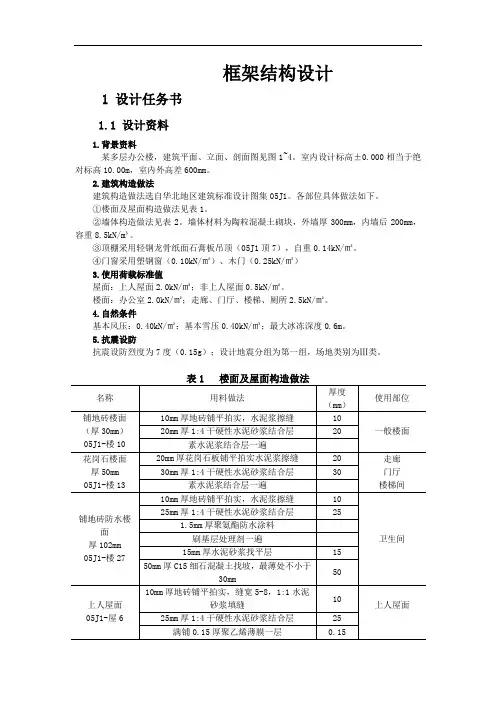

框架结构设计1 设计任务书1.1 设计资料1.背景资料某多层办公楼，建筑平面、立面、剖面图见图1~4。

室内设计标高±0.000相当于绝对标高10.00m，室内外高差600mm。

2.建筑构造做法建筑构造做法选自华北地区建筑标准设计图集05J1。

各部位具体做法如下。

①楼面及屋面构造做法见表1。

②墙体构造做法见表2。

墙体材料为陶粒混凝土砌块，外墙厚300mm，内墙后200mm，容重8.5kN/m³。

③顶棚采用轻钢龙骨纸面石膏板吊顶（05J1顶7），自重0.14kN/㎡。

④门窗采用塑钢窗（0.10kN/㎡）、木门（0.25kN/㎡）3.使用荷载标准值屋面：上人屋面2.0kN/㎡；非上人屋面0.5kN/㎡。

楼面：办公室2.0kN/㎡；走廊、门厅、楼梯、厕所2.5kN/㎡。

4.自然条件基本风压：0.40kN/㎡；基本雪压0.40kN/㎡；最大冰冻深度0.6m。

5.抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

3．使用荷载标准值屋面：上人屋面2.0kN/m2；非上人屋面0.5kN/m2；楼面：办公室2.0kN/m2；走廊、门厅、楼梯、厕所 2.5kN/m2。

4自然条件基本风压：0.40kN/m2；基本雪压：0.40kN/m2；最大冰冻深度0.6m。

5．抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

6．地质勘探资料场地较为平整，天然地坪为绝对高程9.200m。

自上而下，各土层主要特征描述如下，主要物理力学指标见表3。

①层：素填土，以粘土为主，局部含建筑垃圾、有机质较多，平均厚度约1.0m；②层：粉质粘土，场区普遍分布，平均厚度约2.5~3.0m，可塑，分布较均匀；③层：粉土，场区普遍分布，平均厚度约4~4.5m，可塑，分布较均匀；④层：粉质粘土，厚度大于5m，可塑，场地内分布均匀。

地下水最高水位为室外地坪下3.00m，地下水对混凝土及混凝土中的钢筋无侵蚀性。

• 板式楼梯
定义： 板式楼梯是将楼梯段作为一块倾斜楼板来考 虑，板的两端搁在楼梯平台梁上。两平台梁之间的 距离即为板式梯段的跨度。 特点：板式楼梯的结构简单，板底平整，施工方便， 板式楼梯常用于荷载较小的中小型民用建筑
• 梁板式楼梯
定义：梁板式楼梯是踏步板支承在斜梁上，斜梁支承
在上、下平台梁上。 特点：与板式楼梯相比，其优点是踏步板的跨度小， 从而减小了板的厚度，节省用料，结构合理。其缺点 是模板复杂，当楼梯斜梁截面尺寸较大时，造型显得 比较笨重。
2. 楼梯要符合结构、构造、施工、防火等方面的 要求。
3. 注意美观。
二、楼梯的组成

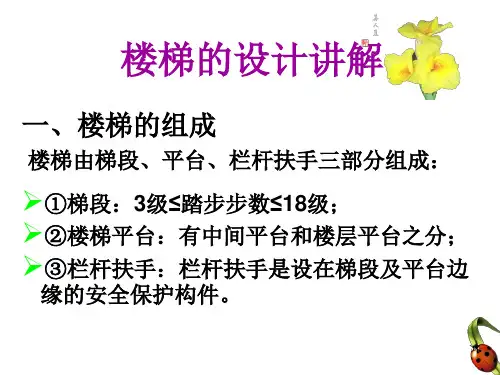

楼梯由三部分组成：
楼梯段 楼梯平台
栏杆扶手
楼梯的组成
楼梯段
也称梯段或梯跑，是指设有若干踏步供 层间上下行走的通道段落，是楼梯主要使用 和承重的部分。为减少人们上下楼梯时的疲 劳，一段楼梯的踏步数最好不超过18级，同 时，也不宜不少于3级，因为步数太少不宜为 人察觉。
S＝b+2h＝600~620mm
(600~620mm是妇女和儿童的平均跨步长度）
名称 踏步高 踏步宽
住宅
民用建筑中一般楼梯踏步尺寸 学校办公楼 影剧院会堂
150~175
140~160
120~150
300~280
340~280
350~300
医院（病人用） 150 300
幼儿园 120~150 280~250
平台
两楼梯段间的水平板，起缓解行人疲劳和改 变行进方向的作用。平台分为中间平台和楼 层平台
中间平台让人们在连续上楼时可稍加休息， 故也称休息平台
楼层平台与楼层地面标高相同，具有缓冲、 分配从楼梯到达各楼层的人流的功能

—0.600
综合上两种方式 采取长短跑梯段 的同时，降低底层中间平台下地坪标 高。
2.100
14个 踏步
将底层采用单跑楼梯 直接从室外 上二层，底层用直行单跑或直行双跑 楼梯直接从室外上二层。
3.600
提高底层层高 公共建筑如办公楼、商场、 宾馆等可采用加大底层层高的办法。如层高选 用4800mm以上
平台梁 栏杆
楼层平台 楼层平台
楼层平台 楼层平台 楼层平台
楼梯的组成
重庆大学建筑城规学院 建筑技术研究所绘制
1、楼梯的尺度要求 楼梯的坡度指楼梯段的坡度，由踏步高宽比决定。它有两 种表示方法：
➢ 一种是用斜面和水平面所夹角度表示； ➢ 另一种表示方法是斜面的垂直投影高度与斜面的水平投影
长度之比。
楼梯常见坡度范围为20º～45º，即1/2.75～1/1，其 中30º左右较为通用。坡度小于20º时，应采用坡道形式。 坡度大于45º时，则采用爬梯。 常见尺寸：住宅：1：1.5
二是非通行式，对于通行式必须保证
平台梁底面至地面的净高≥2000mm。
例题：
现以层高为3600mm通行式楼梯为例，采用平行双 跑楼梯，采取等跑式，即第一跑与第二跑等长。因此平 台顶面标高为1.800m，在扣除平台梁高300mm，净高 只有1500mm，与净高要求2000mm，尚差500mm。 不满足要求。（采用300*150）
6.栏杆（或栏板）扶手高度
扶手高度是指踏面中心到扶手顶面的垂直距离。扶 手高度的确定要考虑人们通行楼梯段时依扶的方便。
一般室内扶手高度取900-1000mm；
托幼建筑中楼梯扶手高度应适合儿童身材，扶手高
度一般取600mm；但注意在600mm处设一道扶手， 900mm处仍应设扶手，此时楼梯为双道扶手。

图 斜梁或斜板计算简图及弯矩图
12
式中：l —— 为斜板水平投影长度 l‘——为斜板斜长竖向荷载q沿板轴向的分力
qlsin使斜板受压，截面设计可不考虑此力。
实际结构中，由于梯板支座处不是理 想绞支，板端有一定的负弯矩，该负弯矩 由构造钢筋抵抗。支座负弯矩的存在使得 跨中正弯矩有所减少，根据经验，跨中最 大正弯矩可取0.1ql2。
6.井式楼盖可视为将大双向板再次用交叉梁 划分为小双向板，板的计算同一般双向板， 梁的计算视区格的多少和大小，分别采用 拟板法和力法进行计算。采用力法不考虑 交叉梁扭矩和剪力的影响，按交叉点位移 相等的条件，列方程求解梁上荷载，进而 求解梁内力。
图 踏步计算单元
2）斜梁计算
斜梁承受踏步板传来的均布荷载及自重， 按简支受弯构件进行截面设计，梁中最大 弯矩和剪力计算的方法同板式楼梯的斜板。 若踏步板与斜梁整浇，计算时可考虑踏步 板参与斜梁的工作，取斜梁截面为倒L形。
3）平台梁与休息平台的计算
梁式楼梯的平台梁上作用由斜梁传来 的集中荷载和自重，平台梁和休息平台板 的计算同板式楼梯。
板式楼梯的梯段是一块斜放的板，板端支承 在平台梁上，底层第一梯段可支承在地垄墙上， 楼梯的均布荷载作用在梯段上，由梯段直接传给 平台梁或地垄墙。
板式楼梯的优点是下表面平整，支模施工方便， 外观轻巧美观，缺点是当斜板的跨度L较大时，板 厚h较大（一般取h=(1/25-1/30)L），不够经济。
当板跨L在3m以内时，板式楼梯的经济指标较好。
2）平台梁和休息平台板计算
平台梁是承受自重及斜板传来均布荷 载的简支梁，休息平台视支承条件不同， 可以是两对边简支板或悬臂板，承受休息 平台自重和活荷载。平台梁和休息平台板 应按钢筋砼受弯构件进行设计。

附加恒载
根据建筑结构荷载规范，采用等效均布荷载或集中荷载进行计算。
计算方法
考虑人员、办公家具、设备等产生的可变荷载。
考虑维修、上人屋面等产生的可变荷载。
对于雪荷载敏感的地区，需考虑雪荷载对结构的影响。
根据建筑结构荷载规范，采用标准值或设计值进行计算，并考虑荷载的组合效应。
楼面活载
屋面活载
雪荷载
计算方法
楼梯间应采用钢筋混凝土框架结构，确保楼梯间的稳定性和安全性。同时，应考虑楼梯间的通风、采光等功能需求。
楼梯间设计
电梯井道应采用钢筋混凝土剪力墙结构或框架结构，确保电梯井道的稳定性和安全性。同时，应考虑电梯井道的尺寸、位置等因素，便于电梯的安装和使用。
电梯井道设计
楼梯间和电梯井道的节点设计应满足承载力和刚度要求，同时考虑施工的便利性和经济性。节点设计可采用梁柱节点、墙柱节点等形式。
梁柱节点
加强梁板节点的整体性和连续性，提高楼板的承载能力和抗震性能。
梁板节点
确保柱基节点具有足够的承载力和刚度，防止基础沉降和柱底塑性铰的形成。
柱基节点
根据受力需求和施工条件确定预应力筋的布置位置、数量和张拉方式。
预应力筋布置
张拉工艺
锚固措施
监测与调整
制定详细的张拉工艺流程和操作规范，确保预应力筋的张拉质量和施工安全。
大悬挑钢筋混凝土框架结构办公楼设计
汇报人：XX
20XX-02-06
目录
结构设计概述荷载分析与计算结构布置与构件设计大悬挑部分01
CHAPTER
结构设计概述
随着现代建筑技术的发展，大悬挑钢筋混凝土框架结构因其独特的建筑造型和优越的力学性能而广泛应用于办公楼设计。
基本风压
风荷载体型系数

楼梯四角必须有框架柱子规范篇一：梯柱我在设计一办公楼，是全现浇的框架结构。

楼梯间的4个角上一定要有柱子吗？砌体结构都是要设置构造柱的。

框架结构的话1.规范不要求楼梯间四个角要加柱子。

2.但是一般情况下，你的休息平台是在半层高吧，没有柱子的话，休息平台的平台梁就没有地方放了，因此靠休息平台的一侧的两个角，都加上柱子比较好，另外一边的两个角，最好至少有一个角加上。

3.做梁式楼梯，有梯梁，楼层标高处的梯梁可以搭在楼层梁处。

休息平台处的梯梁下面一半设置梯柱。

4.你要是刚开始做设计，就给楼梯间四角加上柱子，休息平台加一个梁，两个梯梁，靠着休息平台的梯梁下面放两个梯柱。

在楼梯间设构造柱，不仅是构造要求，也是抗震要求楼梯间的重要程度要比其它房间高，所以要保证楼梯间有较高的可靠度同时也是一个安全区楼梯梯柱属于构造柱吗？梯柱是与梯梁相连的！设计规定柱子采用C30，构造柱采用C25！在再砖混结构里面属于构造柱，一个住宅结构的楼梯间有8根构造柱，老规范是4根，要注意，增加的4根是楼层平台梁和休息平台梁位置。

这个混凝土强度没有特别要求。

在框架结构里面不属于构造柱，这个柱子在框架结构里面属于短柱，地震中容易剪切破坏，新规范中对该处有特别要求，设计中要特别注意。

现在的砖混结构，不管是几层，楼梯的四角都是要加构造柱的吗？是不是出新规范了篇二：画楼梯施工图需要注意的规范楼梯规范1.踏步设计1.1 楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。

踏步高度、宽度具体规定详见下表。

1.2 楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，避免出现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。

1.3 楼梯踏步应采取防滑措施。

防滑措施的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采用和踏面不同颜色的防滑条，宽度不宜大于10mm）。

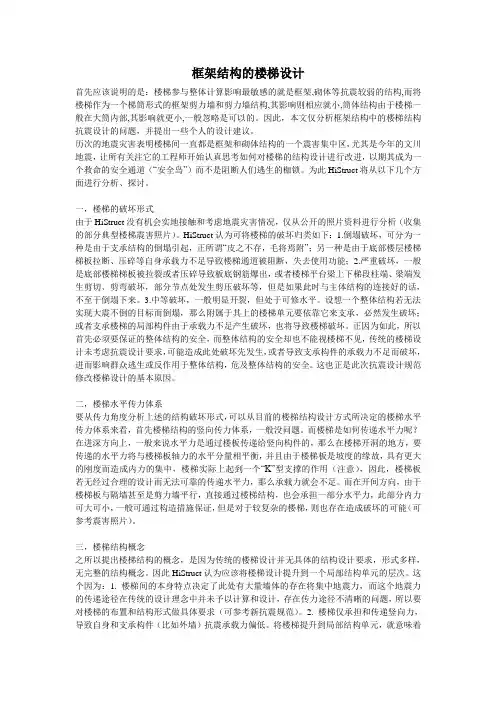

框架结构的楼梯设计首先应该说明的是：楼梯参与整体计算影响最敏感的就是框架,砌体等抗震较弱的结构,而将楼梯作为一个梯筒形式的框架剪力墙和剪力墙结构,其影响则相应就小,筒体结构由于楼梯一般在大筒内部,其影响就更小,一般忽略是可以的。

因此，本文仅分析框架结构中的楼梯结构抗震设计的问题，并提出一些个人的设计建议。

历次的地震灾害表明楼梯间一直都是框架和砌体结构的一个震害集中区，尤其是今年的文川地震，让所有关注它的工程师开始认真思考如何对楼梯的结构设计进行改进，以期其成为一个救命的安全通道（“安全岛”）而不是阻断人们逃生的枷锁。

为此HiStruct将从以下几个方面进行分析、探讨。

一，楼梯的破坏形式由于HiStruct没有机会实地接触和考虑地震灾害情况，仅从公开的照片资料进行分析（收集的部分典型楼梯震害照片）。

HiStruct认为可将楼梯的破坏归类如下：1.倒塌破坏，可分为一种是由于支承结构的倒塌引起，正所谓“皮之不存，毛将焉附”；另一种是由于底部楼层楼梯梯板拉断、压碎等自身承载力不足导致楼梯通道被阻断，失去使用功能；2.严重破坏，一般是底部楼梯梯板被拉裂或者压碎导致板底钢筋爆出，或者楼梯平台梁上下梯段柱端、梁端发生剪切、剪弯破坏，部分节点处发生剪压破坏等，但是如果此时与主体结构的连接好的话，不至于倒塌下来。

3.中等破坏，一般明显开裂，但处于可修水平。

设想一个整体结构若无法实现大震不倒的目标而倒塌，那么附属于其上的楼梯单元要依靠它来支承，必然发生破坏；或者支承楼梯的局部构件由于承载力不足产生破坏，也将导致楼梯破坏。

正因为如此，所以首先必须要保证的整体结构的安全，而整体结构的安全却也不能视楼梯不见，传统的楼梯设计未考虑抗震设计要求，可能造成此处破坏先发生，或者导致支承构件的承载力不足而破坏，进而影响群众逃生或反作用于整体结构，危及整体结构的安全。

这也正是此次抗震设计规范修改楼梯设计的基本原因。

二，楼梯水平传力体系要从传力角度分析上述的结构破坏形式，可以从目前的楼梯结构设计方式所决定的楼梯水平传力体系来看，首先楼梯结构的竖向传力体系，一般没问题。

儿童安全
确保儿童了解正确的上下楼梯规则，教育他们不要在楼梯上奔跑、 跳跃或攀爬。在楼梯口设置安全护栏或儿童锁，以防儿童不慎跌落 。
老人和行动不便人士
为老人和行动不便人士提供适当的帮助和防护措施，如使用扶手、坐 电梯或寻求他人协助上下楼梯。
THANKS
感谢观看
02
平台
平台是连接楼梯段之间的水平面，分为休息平台和中间平台两种。休息
平台是楼梯段之间的水平面，供人休息；中间平台则位于两个楼梯段之
间，起到连接作用。
03
栏杆和扶手
栏杆和扶手是楼梯的安全设施，用于防止人跌落。栏杆通常设置在楼梯
段的外侧，而扶手则设置在楼梯段的内侧或两侧。
楼梯的构造方式
梁式楼梯
梁式楼梯是由斜梁、踏步和平台板组成的。斜梁上放置踏步，踏步上放置平台 板，形成楼梯的梯段。梁式楼梯的优点是受力合理、施工方便，但外观较为呆 板。
度。
楼梯的施工要点
01
02
03
04Байду номын сангаас
确保楼梯的尺寸和位置符合设 计图纸要求，避免出现偏差。
在施工过程中，要注意安全措 施，如设置安全网、防护栏等
，确保施工人员的安全。
在浇筑混凝土时，要保证混凝 土的强度和质量，确保楼梯结
构的稳定性。
在安装钢筋时，要确保钢筋的 位置和数量符合设计要求，以 保证楼梯结构的承载能力。
楼梯的坡度与角度计算
楼梯坡度
楼梯坡度一般为20~45度，以适应不同楼层高度和空间需求 。坡度过大会影响通行安全，坡度过小则会增加楼梯长度和 占地面积。
楼梯角度
楼梯角度是指楼梯段与水平面之间的夹角，一般为30~45度 。楼梯角度的大小会影响通行舒适度和安全性，应根据实际 情况进行合理选择和计算。

内容摘要目录3.5.4 构造要求 (11)4 施工图纸 (12)参考文献 (12)附录 .............................................................................................. 错误！未定义书签。

引言1钢筋混凝土楼梯的类型（1）板式楼梯楼梯的结构设计主要包括以下内容：（1）根据建筑要求和施工条件，确定楼梯的结构形式和结构布置。

（2）根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN/m（按水平投影面计算）。

除以上竖向荷载外，设计楼梯栏杆时应按规定考虑栏杆顶部水平荷载0.5 kN/m（对于住宅、医院、幼儿园等）或1.0 kN/m（对于学校、车站、展览馆等）。

（3）进行楼梯各部件的内力计算和截面设计。

（4）绘制施工图，特别应注意处理好连接部位的配筋构造。

（2）梁式楼梯（3）剪刀式楼梯（4）螺旋式楼梯1.2楼梯结构设计内容楼梯的结构设计主要包括以下内容：（1）根据建筑要求和施工条件，确定楼梯的结构形式和结构布置。

（2）根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN/m（按水平投影面计算）。

除以上竖向荷载外，设计楼梯栏杆时应按规定考虑栏杆顶部水平荷载0.5 kN/m（对于住宅、医院、幼儿园等）或1.0 kN/m（对于学校、车站、展览馆等）。

（3）进行楼梯各部件的内力计算和截面设计。

（4）绘制施工图，特别应注意处理好连接部位的配筋构造。

1.3楼梯构造设计要求2 设计的基本资料及任务2.1 设计资料某框架结构办公楼，楼梯间平面图如下。

首层平面面图二层平面图3 楼梯设计3.3 梯段板设计3.3.3 内力计算3.3.4 配筋计算3.3.5 构造要求3.4 平台板设计3.4.1 荷载计算表2 平台板的荷载3.4.2 内力计算3.4.3 配筋计算3.4.4 构造要求3.5 平台梁设计3.5.1 荷载计算表3 平台梁的荷载3.5.2 内力计算3.5.3 配筋计算3.5.4 构造要求4 施工图纸参考文献[1] 张万山，王小四.空气质量的研究.环境学报，2000，34(6):13-17.[2] 张完善.有色金属材料.第二版.大连：金属工业出版社，1998.89-90.[3] 张完善，刘六，等.第五届科学管理国际会议论文集.北京：管理工程出版社，2001.18-19.[4] 张完善，刘六.校园环境与学风建设.城市日报，2002年3月5日，第2版.[5] Borko H, Bernier C L.Indexing concepts and methods.New York: Academic Pr.,1978.。

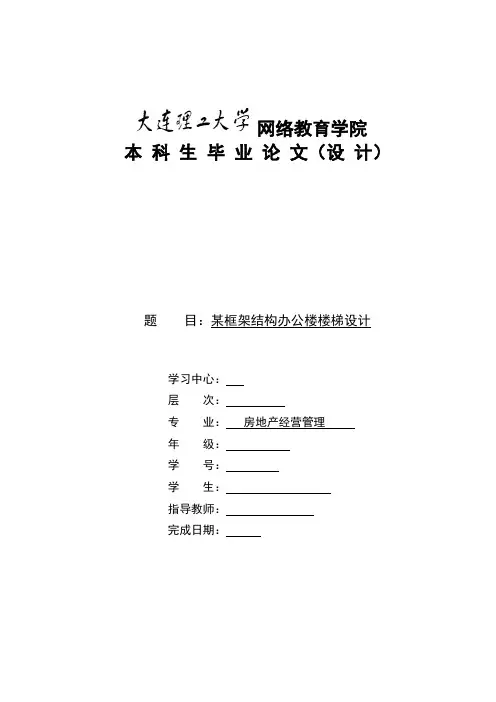

网络教育学院本科生毕业论文（设计）题目：某框架结构办公楼楼梯设计学习中心：层次：专业：房地产经营管理年级：学号：学生：指导教师：完成日期：内容摘要无论是砖混结构还是框架结构的建筑物，楼梯部分都是其重要的一个部位，都需要进行专业细致的建筑与结构设计。

本文对框架结构办公楼板式楼梯进行结构设计。

结构设计一般包括概念设计和计算设计两大方面, 概念设计可以弥补计算设计的不足, 起到简化计算、提高结构可靠度的作用。

一个足够可靠的结构构件, 必须同时满足强度和变形两方面的要求, 楼梯也不例外。

本文就板式楼梯的设计过程以实例的形式展现，主要在板式楼梯的构造设计、荷载计算、内力计算、配筋计算等内容进行了详细的说明与验算。

关键词：板式楼梯；框架结构；荷载；配筋目录内容摘要 (I)引言 (1)1钢筋混凝土楼梯的类型 (2)1.1楼梯分类 (2)1.2楼梯结构设计内容 (2)1.3楼梯构造设计要求 (6)2 设计的基本资料及任务 (7)2.1设计资料 (7)2.2设计要求及任务 (8)3 楼梯设计 (9)3.1设计要点 (9)3.2材料选择 (9)3.3梯段板设计 (9)3.3.1计算要点 (11)3.3.2荷载计算 (11)3.3.3内力计算 (12)3.3.4配筋计算 (12)3.3.5构造要求 (12)3.4平台板设计 (13)3.4.1荷载计算 (13)3.4.2内力计算 (13)3.4.3配筋计算 (13)3.4.4构造要求 (14)3.5平台梁设计 (14)3.5.1荷载计算 (14)3.5.2内力计算 (15)3.5.3配筋计算 (15)3.5.4构造要求 (16)4 施工图纸 (17)参考文献 (19)引言楼梯的平面位置及几何尺寸等是由建筑设计决定的，但楼梯的结构形式应由结构设计确定楼梯结构形式按施工方法可分为整体式和装配式；按结构受力状态可分为梁式板式剪刀式和螺旋式等楼梯形式，前两种属于平面结构体系，后两种属于空间结构体系梁式楼梯和板式楼梯是目前最常见的楼梯型式；馆等一些公共建筑也采用一些特种楼梯，如螺旋楼梯悬挑板式楼梯以及剪刀式楼梯。
