导带、价带、禁带.费米能级

（1）导带conduction band：导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

对于金属，所有价电子所处的能带就是导带。

对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。

在绝对零度温度下，半导体的价带(valence band)是满带(见能带理论)，受到光电注入或热激发后，价带中的部分电子会越过禁带(forbidden band/band gap)进入能量较高的空带，空带中存在电子后即成为导电的能带——导带。

势能动能：导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。

当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。

（2）价带与禁带：价带（valence band）或称价电带，通常是指半导体或绝缘体中，在0K 时能被电子占满的最高能带。

对半导体而言，此能带中的能级基本上是连续的。

全充满的能带中的电子不能在固体中自由运动。

但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。

禁带，英文名为：Forbidden Band 常用来表示价带和导带之间的能态密度为零的能量区间。

禁带宽度的大小决定了材料是具有半导体性质还是具有绝缘体性质。

半导体的禁带宽度较小，当温度升高时，电子可以被激发传到导带，从而使材料具有导电性。

绝缘体的禁带宽度很大，即使在较高的温度下，仍是电的不良导体。

无机半导体的禁带宽度从0.1～2.0eV，π-π共轭聚合物的能带隙大致在1.4～4.2eV,绝缘体的禁带宽度大于4.5eV。

（3）导带与价带的关系：“电子浓度=空穴浓度”，这实际上就是本征半导体的特征，因此可以说，凡是两种载流子浓度相等的半导体，就是本征半导体。

【半导体】（1）导带conduction bandA解释导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

对于金属，所有价电子所处的能带就是导带。

对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。

在绝对零度温度下，半导体的价带(valence band)是满带(见能带理论)，受到光电注入或热激发后，价带中的部分电子会越过禁带(forbidden band/band gap)进入能量较高的空带，空带中存在电子后即成为导电的能带——导带。

B导带的涵义：导带是半导体最外面（能量最高）的一个能带，是由许多准连续的能级组成的；是半导体的一种载流子——自由电子（简称为电子）所处的能量范围。

导带中往往只有少量的电子，大多数状态（能级）是空着的，则在外加作用下能够发生状态的改变，故导带中的电子能够导电，即为载流子。

导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。

当有外场作用到半导体两端时，电子的势能即发生变更，从而在能带图上就表示出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必定存在电场（外电场或者内建电场）。

导带底到真空中自由电子能级的间距，称为半导体的亲和能，即是把一个电子载流子从半导体内部拿到真空中去所需要的能量。

这是半导体的一个特征参量。

（2）价带与禁带价带（valence band）或称价电带，通常是指半导体或绝缘体中，在0K时能被电子占满的最高能带。

对半导体而言，此能带中的能级基本上是连续的。

全充满的能带中的电子不克不及在固体中自由运动。

但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带酿成部分充填，此时价带中留下的电子可在固体中自由运动。

价带中电子的自由运动对于与晶体管有关的现象是很重要的。

被价电子占据的允带（低温下通常被价电子占满）。

禁带，英文名为：Forbidden Band 在能带结构中能态密度[1]为零的能量区间。

半导体技术名词解释题1、半导体：半导体指常温下导电性能介于导体与绝缘体之间的材料。

2、本征半导体：本征半导体是完全不含杂质且无晶格缺陷的纯净半导体。

3、直接带隙半导体：直接带隙半导体是导带底和价带顶在k空间中处于同一位置的半导体。

4、间接带隙半导体：间接带隙半导体材料导带底和价带顶在k空间中处于不同位置。

5、极性半导体：在共价键化合物半导体中，含有离子键成分的半导体为极性半导体。

6、能带、允带、禁带：当N个原子相互靠近结合成晶体后，每个电子都要受到周围原子势场的作用，其结果是每个N度简并的能级都分裂成N个彼此相距很近的能级，这N个能级组成一个能带。

此时电子不再属于某个原子而是在晶体中做共有化运动，分裂的每个能带都称为允带，允带包含价带和导带两种。

允带间因为没有能级称为禁带。

7、半导体的导带：半导体的导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

8、半导体的价带：价带是指半导体或绝缘体中，在0K时能被电子占满的最高能带。

9、禁带宽度：禁带宽度是指导带的最低能级和价带的最高能级之间的能。

10、带隙：带隙是导带的最低点和价带的最高点的能量之差。

11、宽禁带半导体材料：一般把禁带宽度E g≥ 2.3 eV的半导体材料归类为宽禁带半导体材料。

12、绝缘体的能带结构：绝缘体中导带和价带之间的禁带宽度比较大，价带电子难以激发并跃迁到导带上去，导带成为电子空带，而价带成为电子满带，电子在导带和价带中都不能迁移。

13、杂质能级：杂质能级是指半导体材料中的杂质使严格的周期性势场受到破坏，从而有可能产生能量在带隙中的局域化电子态,称为杂质能级。

14、替位式杂质：杂质原子进入半导体硅以后，杂质原子取代晶格原子而位于晶格点处，称为替位式杂质。

15、间隙式杂质：杂质原子进入半导体以后，杂质原子位于晶格原子间的间隙位置，称为间隙式杂质。

16、施主杂质比晶格主体原子多一个价电子的替位式杂质，它们在适当的温度下能够释放多余的价电子，从而在半导体中产生非本征自由电子并使自身电离。

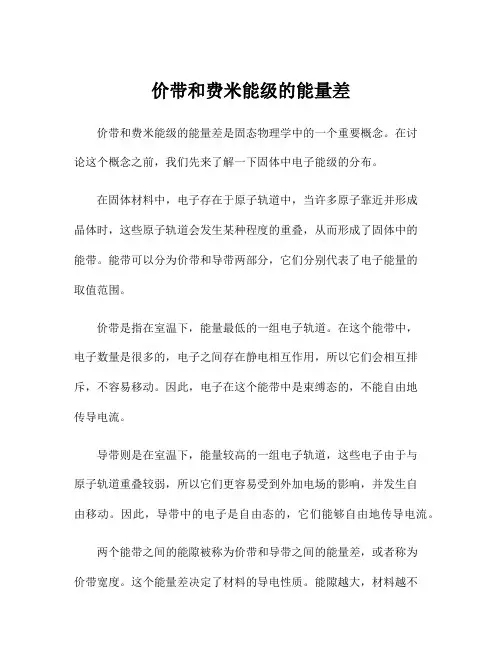

价带和费米能级的能量差价带和费米能级的能量差是固态物理学中的一个重要概念。

在讨论这个概念之前，我们先来了解一下固体中电子能级的分布。

在固体材料中，电子存在于原子轨道中，当许多原子靠近并形成晶体时，这些原子轨道会发生某种程度的重叠，从而形成了固体中的能带。

能带可以分为价带和导带两部分，它们分别代表了电子能量的取值范围。

价带是指在室温下，能量最低的一组电子轨道。

在这个能带中，电子数量是很多的，电子之间存在静电相互作用，所以它们会相互排斥，不容易移动。

因此，电子在这个能带中是束缚态的，不能自由地传导电流。

导带则是在室温下，能量较高的一组电子轨道，这些电子由于与原子轨道重叠较弱，所以它们更容易受到外加电场的影响，并发生自由移动。

因此，导带中的电子是自由态的，它们能够自由地传导电流。

两个能带之间的能隙被称为价带和导带之间的能量差，或者称为价带宽度。

这个能量差决定了材料的导电性质。

能隙越大，材料越不易导电；能隙越小，材料越容易导电。

当能带之间的能隙几乎为零时，材料将表现出金属性，这种材料能够自由地传导电流；而当能隙很大时，材料将表现出绝缘属性，电子不能自由地传导电流。

费米能级是一个与能带性质有关的概念。

在固体中，根据泡利不相容原理，每个电子的量子态都是唯一的，不可能有两个电子占据的状态一模一样。

因此，当材料中存在N个电子时，这些电子将依次填充能级，直到填满N个电子。

费米能级是指填充能级的最高能级，并且在室温下，能量接近于导带的下边缘。

用图象化表示的话，费米能级是能带中的一个水平线，表示了电子填充的边界。

具体来说，费米能级以下的能级被填充，而费米能级以上的能级则空着。

费米能级代表了材料中电子的平均能量，即所谓的费米能量。

这个能量与材料的导电性质密切相关。

当温度为0K时，费米能级是一个决定材料导电性质的重要参数。

如果费米能级没有穿过能带，那么材料将是一种绝缘体；而如果费米能级穿过了能带，那么材料将是一种导体。

当温度不为0K时，费米能级将随着温度的升高而发生变化。

导带价带禁带费米能级 The Standardization Office was revised on the afternoon of December 13, 2020（1）导带conduction band：导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

对于金属，所有价电子所处的能带就是导带。

对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。

在绝对零度温度下，半导体的价带(valence band)是满带(见)，受到光电注入或热激发后，价带中的部分电子会越过禁带(forbiddenband/band gap)进入能量较高的空带，空带中存在电子后即成为导电的能带——导带。

势能动能：导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。

当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。

（2）价带与禁带：价带（valence band）或称价电带，通常是指半导体或绝缘体中，在0K 时能被电子占满的最高能带。

对半导体而言，此能带中的能级基本上是连续的。

全充满的能带中的电子不能在固体中自由运动。

但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。

禁带，英文名为：Forbidden Band 常用来表示价带和导带之间的能态密度为零的能量区间。

禁带宽度的大小决定了材料是具有半导体性质还是具有绝缘体性质。

半导体的禁带宽度较小，当温度升高时，电子可以被激发传到导带，从而使材料具有导电性。

绝缘体的禁带宽度很大，即使在较高的温度下，仍是电的不良导体。

无机半导体的禁带宽度从～，π-π共轭聚合物的能带隙大致在～,绝缘体的禁带宽度大于。

【半导体】（1）导带 conduction bandA解释导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

对于金属，所有价电子所处的能带就是导带。

对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。

在绝对零度温度下，半导体的价带（valenee band）是满带（见能带理论），受到光电注入或热激发后，价带中的部分电子会越过禁带（forbidden ban d/ba nd gap）进入能量较高的空带，空带中存在电子后即成为导电的能带一一导带。

B导带的涵义：导带是半导体最外面（能量最高）的一个能带，是由许多准连续的能级组成的；是半导体的一种载流子一一自由电子（简称为电子）所处的能量范围。

导带中往往只有少量的电子，大多数状态（能级）是空着的，则在外加作用下能够发生状态的改变，故导带中的电子能够导电，即为载流子。

导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。

当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。

导带底到真空中自由电子能级的间距，称为半导体的亲和能，即是把一个电子载流子从半导体内部拿到真空中去所需要的能量。

这是半导体的一个特征参量。

（2）价带与禁带价带（vale nee band ）或称价电带，通常是指半导体或绝缘体中，在0K时能被电子占满的最高能带。

对半导体而言，此能带中的能级基本上是连续的。

全充满的能带中的电子不能在固体中自由运动。

但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。

价带中电子的自由运动对于与晶体管有关的现象是很重要的。

被价电子占据的能带（低温下通常被价电子占满）。

禁带，英文名为：Forbidden Band 在能带结构中能态密度［1］为零的能量区间。

本文是关于能带结构概念部分学习的小结，不保证理解准确，欢迎高中低手们批评指教，共同提高。

能带结构是目前采用第一性原理(从头算abinitio)计算所得到的常用信息，可用来结合解释金属、半导体和绝缘体的区别。

能带可分为价带、禁带和导带三部分，导带和价带之间的空隙称为能隙，基本概念如图1所示。

1. 如果能隙很小或为0,则固体为金属材料，在室温下电子很容易获得能量而跳跃至传导带而导电；而绝缘材料则因为能隙很大（通常大于9电子伏特），电子很难跳跃至传导带，所以无法导电。

一般半导体材料的能隙约为1至3电子伏特，介于导体和绝缘体之间。

因此只要给予适当条件的能量激发，或是改变其能隙之间距，此材料就能导电。

2. 能带用来定性地阐明了晶体中电子运动的普遍特点。

价带（valence band），或称价电带，通常指绝对零度时，固体材料里电子的最高能量。

在导带（conduction band）中，电子的能量的范围高于价带（v alence band），而所有在传导带中的电子均可经由外在的电场加速而形成电流。

对于半导体以及绝缘体而言，价带的上方有一个能隙（b andgap），能隙上方的能带则是传导带，电子进入传导带后才能再固体材料内自由移动，形成电流。

对金属而言，则没有能隙介于价带与传导带之间，因此价带是特指半导体与绝缘体的状况。

3. 费米能级(Fermi level)是绝对零度下电子的最高能级。

根据泡利不相容原理，一个量子态不能容纳两个或两个以上的费米子(电子)，所以在绝对零度下，电子将从低到高依次填充各能级，除最高能级外均被填满，形成电子能态的“费米海”。

“费米海”中每个电子的平均能量为（绝对零度下）为费米能级的3/5。

海平面即是费米能级。

一般来说，费米能级对应态密度为0的地方，但对于绝缘体而言，费米能级就位于价带顶。

成为优良电子导体的先决条件是费米能级与一个或更多的能带相交。

4. 能量色散（dispersion of energy）。

【半导体】（1）导带conduction bandA解释导带是由自由电子形成的能量空间。

即固体结构内自由运动的电子所具有的能量范围。

对于金属，所有价电子所处的能带就是导带。

对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。

在绝对零度温度下，半导体的价带(valence band)是满带(见能带理论)，受到光电注入或热激发后，价带中的部分电子会越过禁带(forbidden band/band gap)进入能量较高的空带，空带中存在电子后即成为导电的能带——导带。

B导带的涵义：导带是半导体最外面（能量最高）的一个能带，是由许多准连续的能级组成的；是半导体的一种载流子——自由电子（简称为电子）所处的能量范围。

导带中往往只有少量的电子，大多数状态（能级）是空着的，则在外加作用下能够发生状态的改变，故导带中的电子能够导电，即为载流子。

导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。

当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。

导带底到真空中自由电子能级的间距，称为半导体的亲和能，即是把一个电子载流子从半导体内部拿到真空中去所需要的能量。

这是半导体的一个特征参量。

（2）价带与禁带价带（valence band）或称价电带，通常是指半导体或绝缘体中，在0K时能被电子占满的最高能带。

对半导体而言，此能带中的能级基本上是连续的。

全充满的能带中的电子不能在固体中自由运动。

但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。

价带中电子的自由运动对于与晶体管有关的现象是很重要的。

被价电子占据的允带（低温下通常被价电子占满）。

（3）导带与价带的关系：对于未掺杂的本征半导体，导带中的电子是由它下面的一个能带（即价带）中的电子（价电子）跃迁上来而形成的，这种产生电子（同时也产生空穴——半导体的另外一种载流子）的过程，称为本征激发。
