单片机原理及应用期末考试试题汇总新版

  • 格式：doc
  • 大小：65.50 KB
  • 文档页数：13

广西工学院—年第 2 学期课程考核试题考核课程单片机技术 ( B卷) 考核班级通信081, 082 考核类型闭卷学生人数 80人打印份数 85份
一、填空题( 每小题2分, 共20分)
1．若累加器A中的数据为67H, 则PSW中的P=_1__。

2. 一个机器周期＝ _6_个状态周期＝12个振荡周期。

3．89C51的堆栈是按照先进后出的原则进行存取的RAM区。

4. 用一条指令实现以下功能: 若A中数据不等于200, 则程序转至PROM_ CJNZ A, #200H, PROM__。

5. 为了使10H—17H作工作寄存器使用RS1, RS0的取值为__1, 0。

6. 89C51中21个特殊功能寄存器, 其地址凡是能被8整除的都有位寻址功能。

7. 89C51单片机有片内ROM容量_4KB , RAM容量128。

8. 某串行通信中有1个起始位,8个数据位和1个停止位,应选择的异步串行通信方式为方式1。

9. 在89C51单片机初始化时, SP存放的是07H。

10. 当89C51引脚ALE信号有效时,表示从P0口稳定地送出了_数据和地信息。

四、判断题( 每小题2分, 共20分)
1．如果发生除法溢出错误, 则PSW标志位P置1。

( ∨)
5．对于89C51单片机, 当CPU对内部程序存储器寻址超过4K时, 系统会自动在外部程序存储器中寻址( ∨) 。

6．外加晶振频率越高, 系统运算速度也就越快, 系统性能也就越好( ∨) 。

7. 位TF0是定时器T1的溢出中断标志位。

( ∨ )
8．在定时器T0和外部中断1都设为高优先级时, 外部中断1优先级高于定时器T0。

( ×)
9．子程序的返回指令是RETI , 中断程序的返回指令是RET。

( × )
10．波特率是数据传输的速率, 指每秒传送的字节数。

( ∨ )
3、 51有 5个中断源, 有2个中断优先级, 优先级由软件填写特殊功能寄存器 IP 加以选择
4、中断请求信号有电平触发和脉冲触发两种触发方式。

6、 74LS273一般见来作简单输出接口扩展; 而74LS244则常见来作简单输入接口扩展。

7、 A/D转换器的三个重要指标是转换速度、分辨率和转换精度。

二、选择题( 从备选答案中选择一个正确答案, 并将代号写在括号内。

每题2分, 共10分)
1、 MCS-51单片机外扩存储器芯片时, 4个I/O口中用作数据总线的是( B ) 。

( A) P0和P2口 ( B) P0口 ( C) P2和P3口 ( D) P2口
2、访问外部数据存储器时, 不起作用的信号是( C ) 。

( A) RD ( B) WR ( C) PSEN ( D) ALE
3、使用定时器T1时, 有几种工作模式( C ) 。

( A) 1种 ( B) 2种 ( C) 3种 ( D) 4种
4、MCS-51响应中断时, 下面哪一个条件不是必须的( C ) 。

A、当前指令执行完毕
B、中断是开放的
C、没有同级或高级中断服务
D、必须有RETI指令
5、当MCS-51进行多机通讯时, 串行接口的工作方式应选为( C ) 。

( A) 方式0 ( B) 方式1 ( C) 方式2 ( D) 方式0或方式2
三、简答题 ( 每题15分, 共30分)
1、 MCS-51单片机内部有几个定时/计数器? 它们由哪些寄存器
组成?
答: MCS-51单片机内部有两个16位可编程的定时/计数器, 简称定时器0( T0) 和定时器1( T1) 。

它们分别由方式寄存器TMOD、
控制寄存器TCON和数据寄存器TH0、 TL0, TH1、 TL1组成。

一、填空题( 每空1分, 共20分)
1、计算机的系统总线有地址总线、控制总线和数据总线。

2、一般、单片机上电复位时PC= 0000H , SP= 07H ; 而工作寄存
器则缺省采用第 00 组, 这组寄存器的地址范围是从000H~007H 。

3、 JZ e 的操作码地址为1000H, e=20H, 它转移的目标地址为
1022H 。

4、汇编语言中能够使用伪指令, 它们不是真正的指令, 只是
用来对汇编过程进行某种控制进行某种控制。

6、 MCS-51单片机访问外部存储器时, 利用 ALE 信号锁存来自 P0 口的低8位地址信号。

7、 MCS-51单片机8031中有 2 个 16 位的定时/计数器, 能
够被设定的工作方式有 4 种。

8、 MCS-51单片机有 5 个中断源, 可分为 2 个中断优先级。

上电复位时外部中断0 中断源的中断级别最高。

10、半导体存储器的最重要的两个指标是存储容量和存储速度。

11、若某8位D/A转换器的输出满刻度电压为+5V, 则D/A转换器的
分辨率为 5/255。

12、写8255A控制字时, 需将A1、 A0置为 11 。

二、选择题( 从备选答案中选择一个正确答案, 并将代号写在括号内。

每题1分, 共10分)
1、在CPU内部, 反映程序运行状态或反映运算结果的一些特征寄存器是( B )
( A) PC ( B) PSW ( C) A ( D) SP
3、指令ALMP的跳转范围是( C )
( A) 256B ( B) 1KB ( C) 2KB ( D) 64KB
4、要使MCS-51能够响应定时器T1中断, 串行接口中断, 它的中断允许寄存器IE的内容应是( A )
( A) 98H ( B) 84H ( C) 42H ( D) 22H
5、各中断源发出的中断请求信号, 都会记在MCS-51系统中的( B ) ( A) IE ( B) IP ( C) TCON ( D) SCON
8、 MCS-51外扩一个8255时, 需占用( D ) 个端口地址
( A) 1个 ( B) 2个 ( C) 3个 ( D) 4个
10、某种存储器芯片是8KB*4/片, 那么它的地址线根数是( C ) ( A) 11根 ( B) 12根 ( C) 13根 ( D) 14根
三、问答题 ( 每题5分, 共20分)
1、 MCS-51单片机的时钟周期与振荡周期之间有什么关系? 一个机器周期的时序如何划分?
答: 时钟周期是单片机最基本的时间单位。

机器周期则是完成某一个规定操作所需的时间。

一个机器周期为6个时钟周期, 共12个振荡周期性, 依次表示为S1P1、 S1P2、……S6P1、 S6P2。

2、 MCS-51内部四个并行I/O口各有什么异同? 作用是什么?
答: MCS-51单片机共有四个8位双向并行的I/O端口, 每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器。

但这四个端口的功能不全相同, P0口既可作一般I/O端口使用, 又可作地址/数据总线使用; P1口是一个准双向并行口, 作通用并行I/O口使用; P2口除了可作为通用I/O使用外, 还可在CPU访问外部存储器时作高八位地址线使用; P3口是一个多功能口除具有准双向I/O功能外, 还具有第二功能。

4、 A/D转换接口中采样保持电路的作用是什么? 省略采样保持电路的前提条件是什么?
答: A/D转换接口中采样保持电路的作用是: 能把一个时间边续的信号变换为时间离散的信号, 并将采样信号保持一段时间。

当外接模拟信号的变化速度相对于A/D 转换速度来说足够慢, 在转换期间可视为直流信号的情况下, 能够省略采样保持电路。

1、 MCS-51系统中, 当PSEN 信号有效时, 表示从P0口稳定地送出了低8位地址。

2、 访问8031片外数据存储器采用的是 寄存器间接 寻址方
式。

4、 在变址寻址方式中, 以A 作为变址寄存器, 以PC 或DPTR
作基址寄存器。

6、 51的并行I/O 口信息有 读引脚 和 读锁存器 两种读
取法, 读—改—写操作是针对并行I/O 口内的锁存器进行
的。

7、 累加器( A) =80H, 执行完指令 ADD A, #83H 后, 进位
位CY= 1 。

2、 在中断服务程序中, 至少应有一条( D ) 。

( A) 传送指令 ( B) 转移指令 ( C) 加法指令 ( D) 中断返回指令
4、 若MCS-51中断源都编程为同级, 当它们同时申请中断时, CPU 首先响应( B ) 。

( A) 1INT ( B) 0INT ( C) T1 ( D) T0
5、 如果8255端口A 设置为方式2, 则端口B 设置为( A ) 。

合集下载

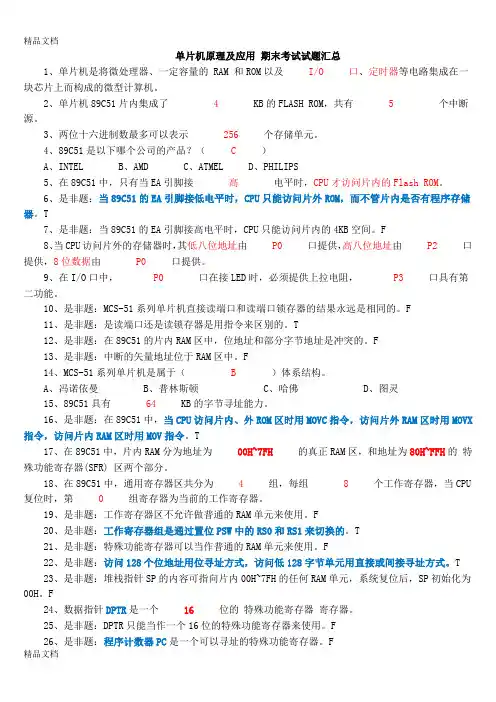

最新51单片机原理及应用期末考试试题汇总5资料

最新51单片机原理及应用期末考试试题汇总5资料

单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM 和ROM以及 I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了 4 KB的FLASH ROM，共有 5 个中断源。

3、两位十六进制数最多可以表示 256 个存储单元。

4、89C51是以下哪个公司的产品？（ C ）A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中，只有当EA引脚接高电平时，CPU才访问片内的Flash ROM。

6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。

T7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时，其低八位地址由 P0 口提供，高八位地址由 P2 口提供，8位数据由 P0 口提供。

9、在I/O口中， P0 口在接LED时，必须提供上拉电阻， P3 口具有第二功能。

10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题：是读端口还是读锁存器是用指令来区别的。

T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。

F13、是非题：中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于（ B ）体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有 64 KB的字节寻址能力。

16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM区时用MOVX 指令，访问片内RAM区时用MOV指令。

T17、在89C51中，片内RAM分为地址为 00H~7FH 的真正RAM区，和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中，通用寄存器区共分为 4 组，每组 8 个工作寄存器，当CPU 复位时，第 0 组寄存器为当前的工作寄存器。

(完整版)单片机原理及应用期末考试试题

(完整版)单片机原理及应用期末考试试题

单片机原理及应用期末考试试题一、填空题（每空1分，共20分）1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。

2．A T89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。

3．AT89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。

4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分组成。

6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是TI和RI7.在进行BCD码加法运算时，紧跟ADD 或 ADDC 指令后的指令必须是DA A 指令8. JNC rel指令执行时，当CY位为0时程序发生跳转。

9.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元的地址应该是22H 。

10．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。

11．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s12．堆栈应遵循先进后出规律，堆栈指针的符号为SP二、单项选择题（每小题1分，共20分）1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（ b ）a)RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111010101000010 则其表示的十进制数值为（b）a） 7542H b） 7542 c） 75.42H d） 75.424．下列指令中不影响标志位CY的指令有（ d ）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（ a ）a）运算器、控制器b）加法器、寄存器c）运算器、寄存器d）运算器、指令译码器6．AT89S51 的CPU是（ c ）位的单片机a） 16 b）4c）8 d）准167．AT89S51复位后，PC与SP的值为（ b ）a ）0000H，00H b）0000H，07Hc） 0003H，07H d）0800H，00H8．当需要从AT89S51单片机程序存储器取数据时，采用的指令为（b）。

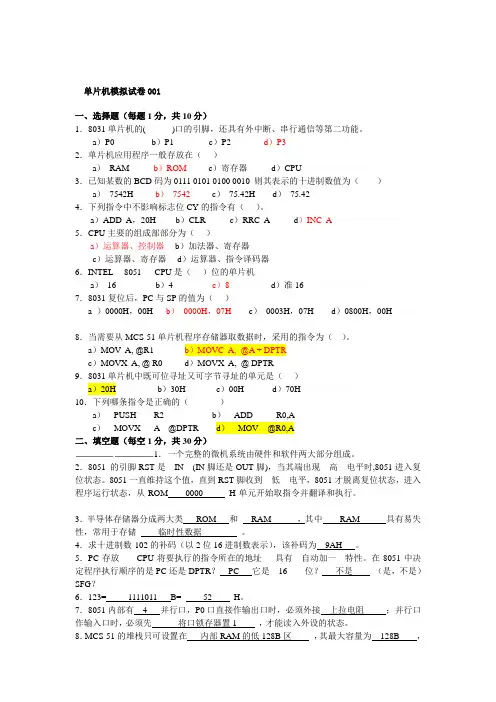

超全——含答案~~~单片机原理及实际应用期末考试题试卷大全

超全——含答案~~~单片机原理及实际应用期末考试题试卷大全

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU 矚慫润厲钐瘗睞枥庑赖。

3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A聞創沟燴鐺險爱氇谴净。

5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a）16 b）4 c）8 d）准16 残骛楼諍锩瀨濟溆塹籟。

7．8031复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H 酽锕极額閉镇桧猪訣锥。

8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H 彈贸摄尔霁毙攬砖卤庑。

10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。

2．8051 的引脚RST是__IN__(IN脚还是OUT脚)，当其端出现__高__电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到__低__电平，8051才脱离复位状态，进入程序运行状态，从ROM 0000 H单元开始取指令并翻译和执行。

单片机原理及应用期末考试题试卷大全(含答案)

单片机原理及应用期末考试题试卷大全(含答案)

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。
