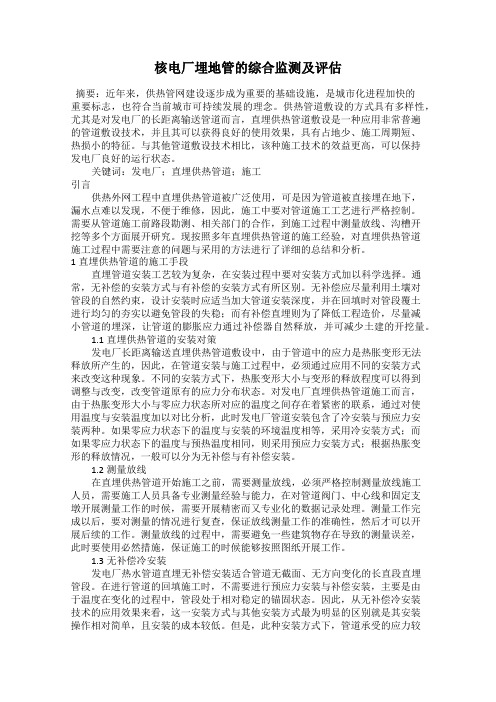

核电厂埋地管的综合监测及评估摘要：近年来，供热管网建设逐步成为重要的基础设施，是城市化进程加快的重要标志，也符合当前城市可持续发展的理念。
供热管道敷设的方式具有多样性，尤其是对发电厂的长距离输送管道而言，直埋供热管道敷设是一种应用非常普遍的管道敷设技术，并且其可以获得良好的使用效果，具有占地少、施工周期短、热损小的特征。
与其他管道敷设技术相比，该种施工技术的效益更高，可以保持发电厂良好的运行状态。
关键词：发电厂；直埋供热管道；施工引言供热外网工程中直埋供热管道被广泛使用，可是因为管道被直接埋在地下，漏水点难以发现，不便于维修，因此，施工中要对管道施工工艺进行严格控制。
需要从管道施工前路段勘测、相关部门的合作，到施工过程中测量放线、沟槽开挖等多个方面展开研究。
现按照多年直埋供热管道的施工经验，对直埋供热管道施工过程中需要注意的问题与采用的方法进行了详细的总结和分析。
1直埋供热管道的施工手段直埋管道安装工艺较为复杂，在安装过程中要对安装方式加以科学选择。
通常，无补偿的安装方式与有补偿的安装方式有所区别。
无补偿应尽量利用土壤对管段的自然约束，设计安装时应适当加大管道安装深度，并在回填时对管段覆土进行均匀的夯实以避免管段的失稳；而有补偿直埋则为了降低工程造价，尽量减小管道的埋深，让管道的膨胀应力通过补偿器自然释放，并可减少土建的开挖量。
1.1直埋供热管道的安装对策发电厂长距离输送直埋供热管道敷设中，由于管道中的应力是热胀变形无法释放所产生的，因此，在管道安装与施工过程中，必须通过应用不同的安装方式来改变这种现象。
不同的安装方式下，热胀变形大小与变形的释放程度可以得到调整与改变，改变管道原有的应力分布状态。
对发电厂直埋供热管道施工而言，由于热胀变形大小与零应力状态所对应的温度之间存在着紧密的联系，通过对使用温度与安装温度加以对比分析，此时发电厂管道安装包含了冷安装与预应力安装两种。
如果零应力状态下的温度与安装的环境温度相等，采用冷安装方式；而如果零应力状态下的温度与预热温度相同，则采用预应力安装方式；根据热胀变形的释放情况，一般可以分为无补偿与有补偿安装。
厂区地埋管道安装方案编制：审核：审批：目录一、编制依据 (2)二、工程概况 (2)三、施工方案 (4)四、人材机资源计划 (10)五、工程质量保证措施 (11)六、组织保证措施 (14)七、安全保证措施 (17)一、编制依据1.1.1二阶段建设工程施工招标文件1.1.2二阶段建设工程管综》相关图纸1.1.3一期一阶段相关现状1.1.4城市污水处理厂工程质量验收规范（GB５０３３４－２０１７）1.1.5给排水工程构筑物施工及验收规范（GB５０１４１－２００８）1.1.6给水排水管道工程施工及验收规范 GB50268-20081.1.7 工业金属管道工程施工及验收规范（GB５０２３５－２０１０）1.1.8 工业用硬聚氯乙烯（PVC-U）管道系统系列标准（GBT４２１９）二：工程概况2.1工程建设关系、建筑工程范围及内容2.1.1工程建设关系1、工程名称：2、工程地点：2.1.2建筑工程范围及内容一期二阶段建设工程室外埋地管道由雨水系统、生活污水系统、市政给水系统、工艺（中水、尾水排放、一阶段空气管改造、污泥管改造、加药管改造、二阶段进水管、一阶段进水改造、一阶段雨水改造）等项目。
三、施工方案管道施工测量放线→管道及方沟沟槽开挖/原路面破除及绿化树木移植→管道基础、方沟垫层→管道安装（附管道吊装专项方案）、阀门及检查井安装定位→压力管道分段打压及重力流管道通水试验→管道回填→一阶段混凝土路面修复/绿化修复。
根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，将开挖土方运至以减少施工现场的土方路槽以外10m。
（注；一阶段改造，路面破除及开挖出土，为不影响运行，运出厂外处置；且为不影响车辆通行，进行分段施工，积极配合项目公司运行管理规定，施工路段提前报备工程指挥部、监理部、及项目公司运行管理部，并对施工区域设置全方位移动式围挡，设置移动喷淋，对施工区域进行防尘治理）雨水管道方法如下：1、测量放线按图纸放出管道中线，依据甲方提供的水准点进行闭合确定无误导入现场。
排水管道铺设施工工艺流程及施工方法一、工艺流程地下管线探明→测量放线→沟槽开挖→混凝土平基→安管→混凝土管接缝处理→砌检查井→回填土料（水位下回填级配砂砾）。
二、主要施工方法1、地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。
2、测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。
核对水准点并沿一每隔60m建立一处临时水准点。
测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。
根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。
根据小段开挖坑后的土质再确定其开挖边坡值及支挡方案。
3、沟槽开挖各施工段土方均采用单斗1.25m3反铲挖掘机施工，先深后浅，机械挖至路槽底20cm左右人工清槽，这样可防止超挖对基底土的扰动。
沟槽排水采用集水井排水法，在沟槽的两侧挖出排水明沟，其断面为200×300，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.2m×1.2m×1.5m（沟底以下），集水井内水用D100泥浆泵排出。
机械进场前要报监理工程师检查。
沟槽测量控制采用坡度板控制，即沟槽机械开挖后在距槽底2.5m，位置埋设一根15cm×15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板高程板上钉高程钉。
土方开挖后，如土质松软，出现蹋方现象即采用横板密撑。
开挖后的土方用自卸汽车运作填方用料。
管道基础开挖后请示指挥部、监理及进做好验槽。
管线基坑开挖后，请示指挥部监理及时做好与给水、排水电迅地道等各部门的协调工作。
采用先开挖试坑到基底后与指挥部、监理、设计、质检等部门一道确定土壤的力学性质再确定沟槽开挖边坡及其支挡方案。
4、混凝土平基及基础混凝土施工前做好详细的工艺设计、模块方案，模快支撑要有足够的强度、刚度和稳定性，模块接缝要严密，围档使用时清理干净，并刷脱模剂。
地埋管道施工方案1、地埋管道施工方案1、施工放线首先与业主、监理三方现场交桩,并组织测量人员进行复测,在沿管沟一侧补加沟槽开挖边桩,边桩设定在管沟折点,阀门井和排气井等特征处要求水平段每30米补加一个边桩。
然后根据边桩用白灰洒开挖线,经业主代表和现场监理验线合格后进行管沟土方开挖。
2、管沟土方开挖管沟开挖时首先要对砼路面进行切割,或对花砖人行道进行拆除,然后将其地表30cm 以内的道路面层及不可回填土及时拉走,回填土放在管沟一侧80cm以外,堆土高度不得超过1.5米,管沟另一侧留有0.5—2米人行道,便于人工下管。
管沟开挖到设计标高后,立即进行管基处理,并组织验收,严禁长时间凉槽,做好安装准备。
3、PVC管安装1)、PVC管安装安装前必须对管材、管件进行验收,由材料员先验收产品合格证、质量保证书、各项性能检验报告和产品使用说明书等相关资料,并进行外观检验,对有明显沟纹、杂质、气孔、色彩不均等以及局部伤痕超过管道公称壁厚10%,断面圆度误差大于0.5mm,壁厚不均匀度大于12%的不合格管材管件拒绝进场。
并根据自检情况及时交业主、监理验收。
PVC管运输时应放在平板上,直管全长应有支撑保护,必须用遮阳布遮盖,并避免与油污及其他化学药品接触。
PVC管在装卸时,严禁沿地面拖拉,不得剧烈撞击,应按材料员、技术员要求在指定地点小心卸管,轻搬轻放,而且材料堆放高度不得超过1.5米。
PVC管在下管前,必须清理管内脏物,对沟底进行检查,确保管材不受损坏,复测沟底标高、沟底宽度、转角大小等均应符合设计要求。
管子下沟时,应避免划伤、扭曲、变形,必要时使用合适的木材及尼龙绳下管,不得使用钢丝绳。
2)、热熔连接:①管焊工应经过专门培训,取得资格证和上岗证。
②对接连接前,两管段应各伸出夹具一定长度,校直轴线不得错边,错边量不得大于壁厚的10%。
③管材连接处的污物应及时清理干净,并使其轴线垂直,与连接面的端面吻合,避免要焊的端面出现台阶,否则重新铣端面。
施工放线洞的预留一、施工放线洞预留的原因在高层建筑的施工中会有一种称为放线洞的洞口，它们的存在为了将下层或者底层的坐标点引到上一层，使得该层的控制点与下层相同，便于内部墙体、门窗等结构布局的统一性。
在层数不高的多层建筑中则很少采用预留放线洞的方法进行控制点的控制，通常情况下采用外墙中心线吊线锥的方式引点。
而对于高层建筑，由于其层高往往达到50米甚至更高，采用线锥吊的方法会导致误差的积累，不利于有效的控制，但是允许每隔两三层从放线洞吊一次线锥，对比这两层控制线的误差。
二、施工放线洞预留的位置通常情况下，施工放线洞预留在建筑物的两端，距外墙约1-3米，当然有的建筑物长宽比大于2的时候，会选择在中间补充一个点，以便于控制三点在一条直线上减少误差或者修正误差。
三、施工放线洞预留的大小施工放线洞的预留一般有两种形状，一种是正方形（或者长方形），另一种是圆形。
方形的放线洞一般有两种规格，以板厚120mm 为例：一种是单纯的为了放线引点用，洞口大小为100mm*100mm，上面的木盒尺寸为130mm*130mm*135mm（各个面的尺寸分别为100mm*120mm*2，130mm*120mm*2，130mm*130mm*1，此处考虑15mm模板板厚）；另一种是兼做传料口（钢管、木方），洞口大小为300mm*300mm，上面木盒的尺寸为（280mm+350mm）*220mm，倒立的梯形。
四、影响施工放线洞预留的因素（一）建筑造型与长宽比不同的造型，放线洞的预留也不相同。
（1）长宽比小于2的方形或者工字型建筑，一般放线洞的位置在四个角，距外墙约3000mm,重庆南岸区同景国际N组团苏中建设的施工即采用该种施工放线洞的预留。
（2）长宽比大于2的规则建筑，则采用预留四个放线洞口，如合肥北城新区的恒大帝景2#楼和5#楼（3）长宽比大于2的不规则建筑，则根据单元数目采用每个单元预留四个放线洞口，如宿迁市区的汇金大厦主楼（二）建筑物内墙体是否影响通视能否通视是检验放线洞的预留好坏的直接体现。
