研华公路隧道监控管理系统解决方案

高速公路隧道监控系统解决方案随着现代化交通网络的不断发展，高速公路已成为人们最常用的交通工具之一。

然而，在高速公路上行驶的过程中，隧道是一个需要特别关注的区域。

高速公路隧道不仅涉及到车辆的安全行驶，还涉及到很多其他的因素，如隧道内部通风、照明等。

因此，对高速公路隧道进行监控至关重要。

本文将介绍高速公路隧道监控系统的解决方案。

高速公路隧道监控系统的核心是监控设备和软件，包括摄像机、监控主机、监控软件、通信设备等。

在选择监控设备时，需要考虑多方面因素，例如接入网络的带宽、图像传输质量、适应各种光线环境等。

因此，选择高清晰度、防水防尘的摄像机具有重要的意义。

同时，监控主机需要具备高性能的计算和存储能力，确保能够处理大量的视频数据，并将数据存储在数据中心或服务器上。

最终，使用可靠的通信设备确保监控数据的及时传输，以避免数据丢失或影响高速公路隧道的行车安全。

监控软件是高速公路隧道监控系统中最重要的组成部分之一。

监控软件不仅负责处理监控数据，还能够与其他系统集成以实现更广泛的功能。

这些功能包括视频分析、事件通知、灰尘检测、照明控制以及多个厂家的设备管理等。

此外，监控软件还可以实现实时视频流的观看，以及对历史录像的回放和存档。

与传统的监控系统不同，高速公路隧道监控系统的特殊环境要求就在于它需要更高的耐用性和可靠性。

由于隧道环境的险恶性，监控设备需要具备良好的防火和防爆能力。

同时，高速公路隧道监控系统还需要满足防水、防尘、抗震等特殊要求，以确保设备可以长时间稳定、有效地运行。

在实现现代化高速公路隧道监控系统的过程中，必须遵守严格的标准和规范。

例如，在设计和安装系统时，应根据现有的国家和地方法规，采用合适的监控方案，以确保系统的安全性和稳定性。

例如，在工程施工过程中，应根据设计需要，采用合适的技术和材料，以确保系统的安全性和稳定性。

综上所述，高速公路隧道监控系统的解决方案可以通过设备的选择、软件功能的实现、特殊环境下的耐用性和可靠性，以及各种法规和规范的遵守实现。

公路隧道工程监控系统施工方案公路隧道工程监控系统施工方案本方案主要是提供一种有效的公路隧道监控系统施工方案，以确保隧道的安全性和交通管理效率。

1、设计需求分析在设计方案时，需要考虑以下需求：1）监控范围：确定需要监控的区域范围，包括入口、出口、内部道路和紧急出口等。

2）监控类型：确定所需的监控设备类型，包括摄像头、烟雾探测器、温度传感器等。

3）视频传输和存储：确定视频传输和存储设备，以及相关网络和服务器设备。

4）报警系统：确定报警设备和应急响应机制，如声光报警器和紧急求助按钮等。

5）电力供应：确保稳定可靠的电力供应，包括备用电源和电力线路布置等。

2、设备安装与布线设备安装之前需要考虑多种因素。

例如，选择适当的监控设备和应用程序，并严格控制物理接入。

在应用前，我们还必须要考虑到整个系统的设计，确保它符合用户需求。

在安装和测试期间，需要非常小心并测试逐个设备，处理每个细节，确保整个监控系统的顺利工作。

监控系统的维护和管理是需要定期执行的，以确保它们有很长的使用期限，并最终实现需要保护的目标。

根据设计需求，进行以下设备安装与布线：摄像头放置：根据监控范围的要求，合理放置摄像头，以覆盖所有重要区域，并确保视野清晰。

设备布线：对于视频传输和电力供应，进行合理的设备布线，确保稳定的传输和供应。

3、视频传输与存储系统根据设计需求，完成以下视频传输和存储设置：1）视频传输网络：设置合适的网络设备，以便实现视频的实时传输和远程访问。

2）视频存储系统：选择合适的存储设备，如硬盘录像机或网络视频录像机，以备份和存储监控视频数据。

4、报警系统与应急响应根据设计需求，配置以下报警系统与应急响应机制：1）烟雾探测器：安装烟雾探测器，一旦检测到烟雾，立即触发报警，并将信息传输到监控中心。

2）温度传感器：安装温度传感器，一旦超过预设阈值，触发报警并通知相关人员。

3）声光报警器：在紧急情况下，触发声光报警器以提醒车辆和行人采取应急措施。

高速公路隧道监控系统常见问题及解决方案摘要：高速公路隧道监控系统是一个复杂而关键的系统，它涉及到视频监控、照明、火灾报警、气体监测等多个方面。

由于环境复杂、设备多样，常常会遇到各种问题。

需要针对这些常见问题寻找合适的解决方案，以提高监控系统的稳定性和可靠性。

关键词：高速公路隧道；监控系统问题；解决方案引言随着交通运输的发展和城市化进程的加快，高速公路隧道越来越多地成为人们出行的重要通道。

为了确保隧道的安全运营，监控系统在隧道中起着至关重要的作用。

常常会出现一些常见问题，需要及时解决，以保障隧道的正常运行和交通的畅通。

1高速公路隧道监控系统的组成(1)摄像头：用于监视隧道内部的情况，通常安装在隧道入口、出口和其他关键位置。

摄像头可以实时拍摄高清视频，并将其传输到控制中心供监控人员观察。

(2)光学传感器：用于检测隧道内的光照强度，根据光照变化自动调节隧道内的照明设备，以确保良好的能见度。

(3)烟雾探测器：安装在隧道内部，用于检测烟雾浓度。

一旦烟雾超过安全限值，系统会发出警报并通知相关部门。

(4)温度和湿度传感器：用于实时监测隧道的温度和湿度情况，以便及时采取措施来维护隧道的正常运行。

(5)火灾报警系统：隧道内装有火灾报警设备，一旦探测到火焰或烟雾，系统会立即触发警报，并向消防部门发送紧急通知。

(6)紧急呼叫设备：为了应对突发情况，隧道内配备了紧急呼叫设备，供用户在紧急情况下与相关部门联系。

(7)管理控制中心：监控系统的核心部分，负责接收和处理摄像头和传感器传输的数据，并通过监视屏幕向操作人员显示实时隧道情况。

管理控制中心还能对系统进行远程控制和监管。

(8)系统报警装置：如果发生异常情况，如交通堵塞、事故等，监控系统会自动触发报警装置，提醒相关人员及时采取措施。

(9)录像与存储设备：监控系统还配备有录像设备，用于记录隧道内发生的事件。

这些录像可以用于事故调查、交通管理和安全评估等。

2高速公路隧道监控系统常见问题(1)分辨率低：检查摄像头的分辨率设置和配置，确保其设定正确。

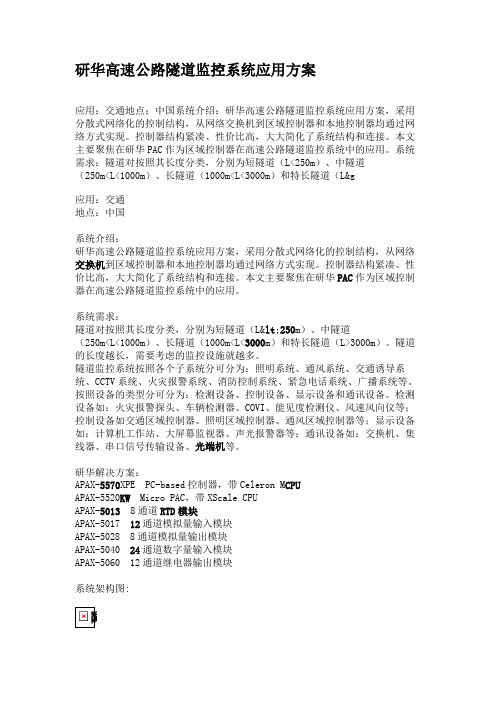

研华高速公路隧道监控系统应用方案应用：交通地点：中国系统介绍：研华高速公路隧道监控系统应用方案，采用分散式网络化的控制结构，从网络交换机到区域控制器和本地控制器均通过网络方式实现。

控制器结构紧凑、性价比高，大大简化了系统结构和连接。

本文主要聚焦在研华PAC作为区域控制器在高速公路隧道监控系统中的应用。

系统需求：隧道对按照其长度分类，分别为短隧道（L<250m）、中隧道（250m<L<1000m）、长隧道（1000m<L<3000m）和特长隧道（L&g应用：交通地点：中国系统介绍：研华高速公路隧道监控系统应用方案，采用分散式网络化的控制结构，从网络交换机到区域控制器和本地控制器均通过网络方式实现。

控制器结构紧凑、性价比高，大大简化了系统结构和连接。

本文主要聚焦在研华PAC作为区域控制器在高速公路隧道监控系统中的应用。

系统需求：隧道对按照其长度分类，分别为短隧道（L&lt;250m）、中隧道（250m<L<1000m）、长隧道（1000m<L<3000m）和特长隧道（L>3000m）。

隧道的长度越长，需要考虑的监控设施就越多。

隧道监控系统按照各个子系统分可分为：照明系统、通风系统、交通诱导系统、CCTV系统、火灾报警系统、消防控制系统、紧急电话系统、广播系统等。

按照设备的类型分可分为：检测设备、控制设备、显示设备和通讯设备。

检测设备如：火灾报警探头、车辆检测器、COVI、能见度检测仪、风速风向仪等；控制设备如交通区域控制器、照明区域控制器、通风区域控制器等；显示设备如：计算机工作站、大屏幕监视器、声光报警器等；通讯设备如：交换机、集线器、串口信号传输设备、光端机等。

研华解决方案：APAX-5570XPE PC-based控制器，带Celeron M CPUAPAX-5520KW Micro PAC，带XScale CPUAPAX-50138通道RTD模块APAX-5017 12通道模拟量输入模块APAX-5028 8通道模拟量输出模块APAX-5040 24通道数字量输入模块APAX-5060 12通道继电器输出模块系统架构图:系统描述：各区域控制器PLC负责采集现场检测设备的信息，处理后传给本地控制中心，而本地控制中心的控制命令则发给区域控制器，再由区域控制器直接控制相应设备。

隧道视频监控实施方案隧道作为交通基础设施的重要组成部分，其安全性和畅通性对于交通运输具有重要意义。

隧道视频监控系统作为隧道安全管理的重要手段，能够实时监测隧道内部情况，及时发现和处理隧道内的安全隐患，保障隧道交通的安全畅通。

因此，针对隧道视频监控实施方案的制定和实施显得尤为重要。

一、系统架构设计。

隧道视频监控系统的架构设计是整个实施方案的基础，需要考虑到隧道的长度、通风情况、照明情况等因素。

在设计时，需要充分考虑到隧道内部的特殊环境，选择适合的摄像头、监控设备，并合理布置，以实现对隧道全程的有效监控。

二、监控设备选型。

在隧道视频监控系统的实施中，监控设备的选型至关重要。

需要选择具有抗震、防水、防尘等特性的监控设备，以适应隧道内部复杂的环境。

同时，还需要考虑监控设备的分辨率、视野角度等参数，以保证监控画面的清晰度和全面性。

三、监控系统布线。

监控系统的布线是隧道视频监控实施方案中的关键环节。

需要合理规划监控设备的布设位置，保证监控画面的全面性和连续性。

同时，还需要考虑到布线的稳定性和可靠性，采用合适的防水、防火等材料，以确保监控系统的长期稳定运行。

四、监控中心建设。

监控中心是隧道视频监控系统的核心部分，需要建设一个具备实时监控、录像存储、报警处理等功能的监控中心。

在建设过程中，需要考虑到监控中心的位置、通风、供电等条件，确保监控中心的正常运行和监控人员的工作环境。

五、应急预案制定。

针对隧道视频监控系统可能出现的故障、损坏等情况，需要制定相应的应急预案。

包括监控设备的维护保养计划、设备故障的处理流程、监控中心的备份方案等内容，以保证监控系统在发生意外情况时能够快速、有效地恢复正常运行。

六、系统运维管理。

隧道视频监控系统的运维管理是实施方案的最后一环，需要建立健全的运维管理体系，包括定期巡检、设备维护、数据备份等工作。

同时，还需要对监控人员进行培训，提高其对监控系统的操作技能和故障处理能力。

总结：隧道视频监控实施方案的制定和实施，需要充分考虑到隧道的特殊环境和安全需求，合理设计系统架构，选择合适的监控设备，规划科学的监控系统布线，建设完善的监控中心，制定应急预案，健全系统运维管理体系。

隧道监控系统施工方案一、引言随着城市化进程的加速和交通工具的普及，城市地下隧道的建设变得日益重要。

为了确保隧道的安全运行和有效管理，隧道监控系统被广泛采用。

本文将介绍隧道监控系统的施工方案。

二、施工准备1. 设计方案准备首先，确定隧道监控系统的设计方案。

根据隧道的特点和要求，制定相应的监控系统布局和摄像头安装方案，并确定所需的监控设备和软件。

2. 材料准备根据设计方案，采购所需的监控设备和材料，包括摄像头、视频录像设备、监控主机等。

确保所选设备具备高画质、夜视功能和防水等特点，以适应隧道环境的复杂性。

3. 人员培训针对施工人员，进行相关培训，包括设备的安装和调试、监控系统的操作和维护等内容。

确保施工人员具备必要的技术和知识，以保证施工质量。

三、施工步骤1. 隧道布线在隧道内部进行布线工作。

根据设计方案，合理安排布线路径，并遵循相关规范和安全要求。

保证布线的可靠性和可维护性，避免后期布线维护带来的不便。

2. 设备安装根据设计方案和布线情况，进行监控设备的安装。

摄像头的位置应选择在关键区域，包括隧道入口、出口、弯道和交叉口等，以最大程度地监控隧道内的情况。

3. 系统连接将各个监控设备连接至监控主机，确保信号传输畅通。

同时，进行必要的设置和调试工作，确保监控系统正常运行。

四、施工质量控制1. 基本测试在施工完成后，对监控系统进行基本测试，包括图像质量、录像功能和报警系统等的测试。

确保监控系统的正常工作和准确性。

2. 数据备份和存储建立合适的数据备份和存储措施，保证监控数据的安全性和完整性。

定期进行数据检查和维护，预防数据丢失或损坏。

3. 交付验收隧道监控系统完成施工后，进行交付验收。

与相关部门共同组织验收活动，确保系统符合设计要求和规范要求。

五、施工安全措施1. 安全防护在隧道施工过程中，严格遵守相关安全规定，采取必要的防护措施。

确保施工人员和设备的安全。

2. 协调配合与其他施工单位和相关部门进行密切协调和配合，共同推进隧道监控系统的施工。

隧道监控系统及经典处理方案隧道是高速公路及都市公路旳重要构成部分，按长度分类，隧道可分为短隧道(L<250 m)、中隧道(250m<L<1000m)、长隧道(1000m<L<3000m)和专长隧道(3000m<L)四类，一般旳，对于长度不不大于1000米旳长隧道和专长隧道，需要监控系统以保证隧道内行车旳安全和畅通。

隧道监控系统重要包括监测设备、报警设备和控制及诱导设备3大类。

一般旳，CCTV 系统、广播系统、报警系统(火灾检测、报警按钮、紧急)是自成系统旳，除此之外,其他设备都通过区域控制器及其通讯网络来实现监控。

一般旳，每条隧道旳监控分为3个层次，上层为当地控制中心，中间为区域控制器，下层为多种检测设备(车辆检测器、能见度检测器、CO浓度检测器、风速风向检测器、亮度检测器、超高车辆检测器等)和控制及诱导设备(车道控制器标志、交通灯、可变情报板、可变限速标志等)。

在这3个层次中，区域控制器是隧道监控系统旳关键，它负责采集现场设备旳信息，处理后传给当地控制中心，而当地控制中心旳控制命令则发给区域控制器，再由区域控制器直接控制对应设备。

因此区域控制器应是高度可靠旳。

目前多使用PLC(Programmable Logic Controller,可编程逻辑控制器)作为区域控制器旳关键控制部分，PLC设计用于对稳定性、实时性有极高规定旳工业现场控制领域，对于环境有很强旳适应能力，故而可以很好旳用于隧道监控现场。

隧道监控系统中旳此外一种重要构成部分就是通讯网络。

伴随距离超过1000m旳隧道越来越多，单个隧道内区域控制器旳数量越来越多，同步，为了保证隧道旳通风、照明及交通诱导设备旳对旳运行，各区域控制器之间旳有关性也越来越强，因此，监控系统对通讯网络提出了更高旳规定，通讯网络不仅要具有较高旳通讯速率以保证大量数据旳有效传播，还必须具有容错旳能力以提高通讯旳可靠性，即网络上出现故障时可以实现自恢复，同步，构成通讯网络旳设备必须满足工业级规定，以适应隧道内苛刻旳工作环境。

隧道监控解决方案
隧道监控解决方案可以包括以下几个方面：
1. 视频监控系统：安装摄像头和监控设备，覆盖隧道的各个区域，并连接到监控中心。

可以选择高清摄像头，以确保清晰可见的监控画面。

监控中心可以实时查看视频，并记录保存以供后期查看。

2. 火灾报警系统：安装火灾报警器和烟雾探测器，及时发现隧道内的火灾风险，并发出警报。

同时，可以与监控中心相连，以便及时进行处理。

3. 气体检测系统：安装气体检测器，监测隧道内的可燃气体和有毒气体，如一氧化碳和二氧化硫等。

当气体超过安全限值时，系统会发出警报，并通知相关人员进行处理。

4. 交通管理系统：安装交通信号灯和车辆识别设备，监测并控制隧道内的车辆流量。

该系统可以帮助管理交通，并保证车辆通行的安全。

5. 应急通信系统：安装紧急电话和警报装置，以便人员在紧急情况下进行紧急通信和求救。

总结起来，隧道监控解决方案主要包括视频监控、火灾报警、气体检测、交通管理和应急通信等系统，通过这些系统的联动与配合，可以实现对隧道的全方位监控和管理，确保隧道内的安全。

隧道监控解决方案通常包括以下几个方面的内容：
1. 视频监控系统：
-在隧道内设置摄像头，全方位监控隧道内的交通状况和安全情况。

-采用高清晰度摄像头和夜视摄像头，确保在各种光线条件下都能获取清晰的影像。

-配备视频分析软件，能够进行车辆识别、事故检测、烟雾检测等功能。

2. 照明系统：
-隧道内部的照明系统需要保证充足的光照，以确保司机能够清晰看到道路和标识。

-照明系统应具备远程监测和故障报警功能，确保隧道内部的照明一直处于良好状态。

3. 空气质量监测：
-安装空气质量监测设备，监测隧道内的CO、CO2、NOx等有害气体的浓度，确保车辆和乘客的健康安全。

4. 火灾预警系统：
-安装烟雾探测器和火灾报警器，一旦发生火灾或烟雾，系统能
够及时报警并触发应急响应措施。

5. 通风系统：
-隧道内安装通风设备，保证空气流通，排除尾气和污染物，确保隧道内空气新鲜。

6. 数据采集与监控中心：
-将各种监测设备采集的数据汇总至监控中心，实现对隧道各项指标的集中监控和管理。

7. 应急救援设备：
-配备紧急电话、灭火器等应急救援设备，以便在紧急情况下进行救援和报警。

以上是隧道监控解决方案的一般内容，针对不同的隧道类型和用途，还可以根据实际需求进行定制化设计。

隧道监控解决方案的实施需要考虑到技术成熟性、可靠性和合规性，同时也需要符合相关的法规标准和安全要求。
