地热资源地热资源是指能够为人类经济开发和利用的地热能、地热流体及其有用组分。
地热资源为重要的可再生能源矿产，合理开发利用是一种清洁能源，也是医疗、旅游、化工资源。
浅层地热能是地
热资源的一部份
热泵的工作原理应用冷凝器排出的热量进行供热
应用蒸发器吸收的热量进行制冷
北京市城区地源热泵项目分布
北京市平原区地下水换热系统适宜性分区
北京市平原区地埋管换热系统适宜性分区
现场热传导试验:对回路中循环流动水连续加热，测量加热功率、水的流量和温度及其所对应的时间，推算钻孔周围岩土的平均岩土导热系数。
计算评价地埋管单位换热量
抽水井回灌井。
浅层地热能供暖、制冷及综合利用方案产业结构改革是指通过调整产业结构，优化资源配置，提高产业效率，推动经济转型升级的一种改革方式。
本文将从产业结构改革的角度，提出一个浅层地热能供暖、制冷及综合利用方案。
一、实施背景当前，能源消耗和环境污染问题日益突出，传统燃煤供暖方式存在着燃煤污染、能源浪费等问题。
因此，推进清洁能源的利用，实现绿色低碳发展已成为当务之急。
二、工作原理浅层地热能供暖、制冷及综合利用是利用地下浅层地热能源进行供暖、制冷和其他能源利用的一种方式。
其工作原理主要包括以下几个步骤：1. 地热能采集：通过地下管道系统将地下浅层地热能采集到地面。
2. 能源转换：将采集到的地热能通过换热器转换为供暖或制冷所需的热能或冷能。
3. 能源利用：将转换后的热能或冷能通过管道输送到用户端进行供暖或制冷。
4. 综合利用：将未被完全利用的热能或冷能通过回收再利用等方式，进行综合利用，提高能源利用效率。
三、实施计划步骤1. 前期调研：对目标区域的地热资源进行调查和评估，确定可行性。
2. 设计规划：根据调研结果，制定供暖、制冷及综合利用的设计方案，包括地热能采集系统、能源转换设备、输送管道等。
3. 建设实施：按照设计方案进行设备采购、工程施工等实施工作。
4. 运营管理：建立完善的运营管理体系，包括设备运行监测、维护保养等。
5. 完善政策支持：制定相应的政策措施，推动浅层地热能供暖、制冷及综合利用的发展。
四、适用范围浅层地热能供暖、制冷及综合利用适用于地下地热资源较为丰富的地区，如地下水资源丰富的平原地区、温泉地区等。
五、创新要点1. 浅层地热能采集：采用先进的地下管道系统和地热能采集技术，提高地热能的采集效率。
2. 能源转换：采用高效的换热器和热泵等设备，提高能源转换效率。
3. 综合利用：通过回收再利用等方式，充分利用未被完全利用的热能或冷能，提高能源利用效率。
六、预期效果1. 环保效果：减少燃煤污染，降低温室气体排放，改善空气质量。
浅层地热能利用技术研究简介浅层地热能利用技术是一种利用浅层地壳热能的技术，在减轻全球气候变化和促进可再生能源利用方面具有重要作用。
本文将探讨浅层地热能利用技术在我们日常生活中的应用以及其优缺点。
浅层地热能概述浅层地热能指的是地球表层10-500米之间的热能资源，通常通过地源热泵（GSHP）技术进行利用。
GSHP技术使用地下热能进行供暖、制冷和热水加热，其通过地下热交换器中的导热液循环换热的原理，将地下热能转化为适合生活的温度。
GSHP技术的使用不仅可以降低家庭或建筑物的碳排放量，而且可以显著降低供暖和制冷成本。
此外，由于该技术可以完全使用自然能源，因此它在减少传统能源消耗和维持室内温度方面具有极高的可持续性。
浅层地热能利用技术在建筑业中的应用GSHP技术已经广泛应用于欧洲北部和北美地区，其中德国是其最大的市场之一。
由于欧盟的减排计划，以及消费者对环保和经济效益的日益重视，GSHP技术在全球范围内的部署也在迅速加速。
在近年来，GSHP技术也在中国大规模向市场推广。
GSHP系统可以用于新建房屋、商铺和办公室，也可以用于旧房屋的改造。
一般来说，使用GSHP技术的新建筑物会显著降低能量成本，并且可以在一定程度上降低建筑物对设备的依赖程度。
对于已经建成的建筑物，GSHP技术可以与传统供暖、制冷系统相结合使用，同时降低使用面积的成本。
此外，GSHP技术还可以通过地下热交换器提供热水供应，并且可以被用于游泳池或热水浴缸加热。
浅层地热能利用技术的优缺点浅层地热能利用技术的优点包括：1. 不依赖化石燃料：GSHP系统主要依赖地下热能，因此不需要使用化石燃料。
这不仅可以降低价格，而且可以减少碳排放，提高清洁能源比例。
2. 可持续性：地下热能是可以被再生的资源，使用GSHP技术意味着你不会用尽这些资源。
3. 适用性广泛：GSHP技术可以被应用于不同类型和规模的建筑物。
4. 维护成本低：GSHP系统的维护成本相对较低，长期来看可以降低能源费用和与其他供暖、制冷系统的维护成本。

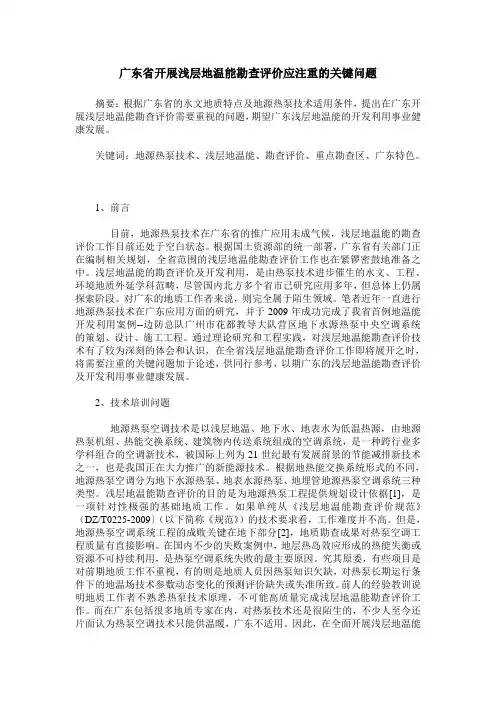

广东省开展浅层地温能勘查评价应注重的关键问题摘要：根据广东省的水文地质特点及地源热泵技术适用条件，提出在广东开展浅层地温能勘查评价需要重视的问题，期望广东浅层地温能的开发利用事业健康发展。
关键词：地源热泵技术、浅层地温能、勘查评价、重点勘查区、广东特色。
1、前言目前，地源热泵技术在广东省的推广应用未成气候，浅层地温能的勘查评价工作目前还处于空白状态。
根据国土资源部的统一部署，广东省有关部门正在编制相关规划，全省范围的浅层地温能勘查评价工作也在紧锣密鼓地准备之中。
浅层地温能的勘查评价及开发利用，是由热泵技术进步催生的水文、工程、环境地质外延学科范畴，尽管国内北方多个省市已研究应用多年，但总体上仍属探索阶段。
对广东的地质工作者来说，则完全属于陌生领域。
笔者近年一直进行地源热泵技术在广东应用方面的研究，并于2009年成功完成了我省首例地温能开发利用案例--边防总队广州市花都教导大队营区地下水源热泵中央空调系统的策划、设计、施工工程。
通过理论研究和工程实践，对浅层地温能勘查评价技术有了较为深刻的体会和认识，在全省浅层地温能勘查评价工作即将展开之时，将需要注重的关键问题加于论述，供同行参考，以期广东的浅层地温能勘查评价及开发利用事业健康发展。
2、技术培训问题地源热泵空调技术是以浅层地温、地下水、地表水为低温热源，由地源热泵机组、热能交换系统、建筑物内传送系统组成的空调系统，是一种跨行业多学科组合的空调新技术，被国际上列为21世纪最有发展前景的节能减排新技术之一，也是我国正在大力推广的新能源技术。
根据地热能交换系统形式的不同，地源热泵空调分为地下水源热泵、地表水源热泵、地埋管地源热泵空调系统三种类型。
浅层地温能勘查评价的目的是为地源热泵工程提供规划设计依据[1]，是一项针对性极强的基础地质工作。
如果单纯从《浅层地温能勘查评价规范》（DZ/T0225-2009〕（以下简称《规范》）的技术要求看，工作难度并不高。
浅层地温能资源的调查评价与开发利用摘要介绍浅层地温能的概念与利用原理和调查评价的主要内容，分析了广东省浅层地温能开发利用潜力，并提出调查、区别和开发示范工作建议。
关键词浅层地温能地源热泵调查区划开发开发利用浅层地温能资源，既符合国家节能减排的政策，也经济实惠。
中北部的一些省市（如天津、北京、沈阳、成都等）正在开展浅层地温能资源开发利用。
据最新调查，应用浅层地热能进行供暖和制冷的地源热泵项目在我国已经超过2 500个，建筑面积已超过1亿m2。
而我们广东省无论是浅层地温能的调查评价还是地源热泵的开发利用均远远落后于全国其他省市。
究其原因，除了政策的支持力度和引导不够外，人们对浅层地温能的认识存在偏差与不足也是制约浅层地温能资源开发利用的重要原因。
本文试图就浅层地温能的概念与利用原理、调查评价、开发利用，以及浅层地温能资源在广东省开发利用前景进行阐述和探讨，希望能抛砖引玉，为促进我省浅层地温能资源的开发利用有所帮助。
1 浅层地温能的概念与利用原理1.1 概念浅层地温能是指蕴藏在地表以下一定深度（一般小于200 m）范围内岩土体、地下水和地表水中，具有开发利用价值的低于25℃的热能。
也可以理解为：赋存于地表以下200 m岩土体和地下水中，因该范围内温度与地表气温存在常年温差而形成的能量，可以理解为一种势能或位能。
正是由于这一温度差的存在，我们才能把它变成供暧、制冷的热冷源。
浅层地温能与传统地热能的区别在于温度、空间分布和利用方式等方面的不同。
由于浅层地温能的温度大大低于传统地热的温度，所以不能直接利用，它需要热泵来提温（供暧）或降温（制冷），而传统地热能可以直接利用于供热或发电等，传统地热能只本文2011年3月收到，4月改回。
分布于地热田中，而浅层地温能分布于广大地区。
1.2 利用原理浅层地温能被利用的实质是冬、夏两季地层中比较恒定的温度与外界空气的温度存在较大的反向温差。
地源热泵是利用地球表面的浅层地温能资源作为冷热源进行能量转换，从而为建筑物进行供暧和制冷的机械设备。
浅层地温能调查评价实施方案的技术探讨
通过对浅层地温能调查评价的具体实施过程进行分析，结合惠州市浅层地温能调查评价实施过程中获取的经验，详细阐述从收集和整理已有资料、1：5万水文地质补充调查、钻探、样品采集、物探测井、动态观测和野外试验（包括：现场热响应试验、抽灌试验）等工作步骤的安排与布置，最终总结出实施浅层地温能调查评价的一套比较合理、完善的方案。
标签：浅层地温能实施方案惠州地区
浅层地温能[1 ，2]是通过地源热泵技术[3]利用的蕴藏在地表以下200m以内，温度低于25℃的热能。
是一种可再生的新型环保能源，也是一种特殊矿产资源，利用前景广阔。
开发利用浅层地温能对构建资源节约型和环境友好型社会、保障国家能源安全、改善我国现有能源结构、促进国家节能减排战略目标的实现具有非常重要的意义。
浅层地温能调查评价的总体目标任务是查明浅层地温能的分布特点和赋存条件，评价浅层地温能资源量及开发利用潜力，编制浅层地温能开发利用适宜性区划，为地区浅层地温能合理开发利用和保护提供依据。
围绕总体目标任务来规划具体的工作方法、技术路线和实施步骤，达到最优的调查评价效率和效果。
1工作方法和技术路线
在充分收集、分析本地区已有的气象温度、自然地理、区域地质、水文地质、工程地质、地热地质等成果的基础上，进行水文地质补充调查和浅层地温能开发利用工程现状调查，开展勘探孔施工、取样和测试、物探测井、热响应试验、抽灌试验以及动态监测等工作，查明200m以浅第四系区域的岩土层结构和水文地质条件，取得资源评价与开发利用区划的相关技术参数。
在此基础上进行地埋管换热方式和地下水换热方式适宜性分区，进行区域浅层地温能评价，并编制浅层地温能合理开发利用区划，最后提交综合成果资料。
2工作内容
2.1资料搜集
前期收集的资料要广，包括如下方面：①相关的法律、法规及政策；②与浅层地温能调查评价相关的标准、规划、规程等，重点是收集王贵玲编写的浅层地温能调查评价技术要求，详细列出了百公里工作量定额要求；③本地区的地下水开发利用规划、水资源保护规划、城市建设总体规划、土地利用规划、地下空间（地铁、防空、市政管道、商场等）规划、供暖规划、新能源利用规划等资料；
④本地区的地形地貌、河流、湖泊、气候、气象等资料，包括河川迳流量、气温、降水量、蒸发量等近十年的自然地理资料，一般可以通过当地的年鉴获取；⑤已经完成的区域地质、水文地质、工程地质、环境地质、地热地质等勘查报告、论
证和研究；⑥搜集以往的钻孔资料，包括地层岩性、包气带结构、含水层结构、初始水位、抽水试验、钻孔涌水量、地下水位变化、开发利用情况、测温数据、岩石水理参数和热物理参数等；⑦本地区浅层地温能开发利用的工程相关资料，含利用方式、供暖（制冷）面积、运行工况、运行成本等相关情况和产生的资源环境效应等。
2.2野外调查
以1：5万最新地形图为野外工作底图（手图），主要根据工作区分幅、村镇位置、收集到的可观测的孔（井）位置、存在的道路等来综合考虑调查的路线，采用定点描述与沿途观察相结合的方法调查。
重点调查区，主要针对机（民）井、泉点及浅层地温能开发利用工程现状进行调查，对调查点的GPS坐标或经纬度、平面位置示意图、水文地质条件、地层岩性、测量水温等信息进行调查记录，并对典型地点及调查工作过程进行数码照相，照片总数不低于调查点的2/3；非重点调查区则以搜集资料为主，辅以必要的工作手段。
2.3钻探
钻孔布设按照“统筹规划、一孔多用”的原则，依据已有资料的详细程度和本地区城市总体规划，布设适量钻孔，达到控制调查区地层分布、水文地质条件和岩土体物性、热物性的要求。
有些孔可以适当一孔多用，按照从地质勘查孔→水文孔→热响应试验孔的顺序利用。
2.4物探测井
所有施工水文孔進行综合测井，包括视电阻率、井温和自然电位测量项目，而其他孔全部只进行测温，点距间隔2m。
根据井温测量勾画不同深度埋深的温度等值线，从而认识工作区背景温度及其平面变化规律；计算地温梯度，掌握不同地层结构的地温梯度变化规律，为研究浅层地温能分布特征提供基础资料，同时了解工作区变温带和恒温带的深度以及增温带的地温梯度等。
根据视电阻率、自然电位资料，进一步分析工作区的岩性特征，划定不同地层岩性界面、含水层位置、厚度等，指导滤水管、温度传感器安装等工作。
2.5样品采集与室内测试
岩、土原状样视现场各土层厚薄情况分别采取，岩土层单层厚度大于1m的，每层间隔5m连续取代表性原状土样2件（砂、砾石层除外），为常规物理性质和热物性测试样。
常规物理性质测试指标包括孔隙率、含水率和密度等；热物性参数测试指标包括热导率和比热容。
为研究工作区地下水化学场分布规律，圈定适合地下水地源热泵适用范围，采集水样进行水质分析，对全区适当采集统测简分析水样和全分析水样。
水质全分析项目包括：K+、Na+、Ca2+、Mg2+、Fe2+、Fe3+、Al3+、NH4+、Cu2+、Pb2+、Zn2+、HCO3-、SO42-、Cl-、NO3-、NO2-、CO32-、F-、Br-、I-、游离CO2、可溶性SiO2、pH值、耗氧量、总硬度、暂时硬度、永久硬度、总碱度等；在地下水地源热泵适宜区、较适宜区增加分析项目：
含砂量、浊度、游离氯、CaO、H2S、油污等。
统测水质简分析项目在全分析项目的基础上，酌情删减一些项目。
2.6野外试验
抽水试验可按稳定流规程进行，有条件的可按非稳定流规程，延续时间按水位下降与时间[s（或△h2）～lgt]关系曲线确定：s（△h2）～lgt关系曲线有拐点时，则延续时间宜至拐点后的线段趋于水平。
（△h2）～lgt关系曲线没有拐点时，则延续时间宜根据试验目的来确定。
抽水时，抽水井水位、流量的观测和水位恢复时的水位观测，按稳定流要求进行。
宜在开始抽水后第1、2、3、5、10、15、20、30分钟[4]各观测一次，以后每隔30分钟观测一次，至抽水结束，水位读数精确到厘米，观测孔水位读数应精确到毫米。
恢复水位的观测，在抽水停泵后立即进行，观测频率与抽水时相同，观测到水位静止为止。
抽水、回灌试验主要是获取影响半径、给水度（或储水系数）、渗透系数、导水系数等水文地质参数，了解含水层富水性、单井涌水量，结合该井回灌量，求得灌采比，确定合理的布局方式，为浅层地温能资源评价提供基础数据。
现场热响应试验应在地埋管换热适宜区和较适宜区进行。
目的是通过野外试验和室内测试查明岩土体的热物理性质参数，试验过程中记录进/出仪器的温度、流量和换热功率，进而分析计算换热孔的综合传热系数和每延米的换热量。
在相同水文地质条件的区域建立热响应试验场，做不同深度（60m、80m、100m）单U和双U两种现场热响应对比试验，对结果进行对比分析，以研究不同埋管方式的换热效率、不同深度对换热量的影响等。
采用DN32的PE管，安装后进行打压试验确认无泄漏后，12小时内用石英中砂回填，表层不透水层段用粘土粉末回填；安装完毕至少48小时后才能试验。
首先做无负荷的循环测试，获取地层初始平均温度，温度稳定后，进行两次观测时间不少于24小时制冷（热）工况负荷试验，大的6～10kW，小的3～5kW，温度稳定（变化幅度小于1℃）后观测不少于24小时。
每次加热（冷）负荷停止后，继续观测时间不少于12小时。
利用地埋管换热系统采用人工冷（热）源向岩土体连续加热（冷）并记录传热介质的温度变化和循环量来测定岩土体的热传导性能的试验。
通过该试验确定每延米的换热量，为浅层地温能资源评价提供基础数据。
2.7动态监测
监测内容包括：水量、水质、水位及地温的动态变化，在施工钻孔、水井和泉点处对水量、水位及水质进行每月的观测。
最好对现场热响应试验孔进行地温动态观测，观测竖向间隔为2m，观测周期为一年。
地下水水位的监测频率为每5日监测一次，日期定为每月的5、10、15、20、25、30日（2月为月末日）；地温、水量的监测频率为每月监测一次；地下水水质的监测频率为一年2次，在每年的丰、枯季各采一次水样，作水质常规分析。
3结论
目前，我国各大、中城市陆续都在开展浅层地温能的前期调查工作，相关的经验都在摸索、学习。
本文介绍了从资料搜集、野外调查、钻探、物探测井、样
品采集与室内测试、野外试验、动态监测7方面的工作步骤和方法。
上述7个方面的实物工作是浅层地温能调查评价过程中最值得关注和落实的环节，前面的环节是后面工作的基础，只有按顺序把所有的工作依次做好才是高质量的完成野外作业。
明确和处理好上述几方面，不论是从细节，还是从整体，都能使评价工作更符合本地的客观实际情况，也能提高整个评价工作的工作效率。
