热镀锌生产线方案

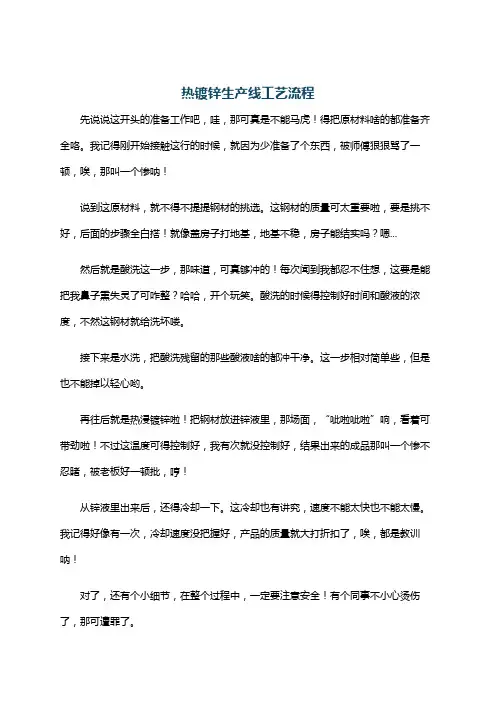

热镀锌生产线工艺流程
先说说这开头的准备工作吧，哇，那可真是不能马虎！得把原材料啥的都准备齐全咯。

我记得刚开始接触这行的时候，就因为少准备了个东西，被师傅狠狠骂了一顿，唉，那叫一个惨呐！
说到这原材料，就不得不提提钢材的挑选。

这钢材的质量可太重要啦，要是挑不好，后面的步骤全白搭！就像盖房子打地基，地基不稳，房子能结实吗？嗯...
然后就是酸洗这一步，那味道，可真够冲的！每次闻到我都忍不住想，这要是能把我鼻子熏失灵了可咋整？哈哈，开个玩笑。

酸洗的时候得控制好时间和酸液的浓度，不然这钢材就给洗坏喽。

接下来是水洗，把酸洗残留的那些酸液啥的都冲干净。

这一步相对简单些，但是也不能掉以轻心哟。

再往后就是热浸镀锌啦！把钢材放进锌液里，那场面，“呲啦呲啦”响，看着可带劲啦！不过这温度可得控制好，我有次就没控制好，结果出来的成品那叫一个惨不忍睹，被老板好一顿批，哼！
从锌液里出来后，还得冷却一下。

这冷却也有讲究，速度不能太快也不能太慢。

我记得好像有一次，冷却速度没把握好，产品的质量就大打折扣了，唉，都是教训呐！
对了，还有个小细节，在整个过程中，一定要注意安全！有个同事不小心烫伤了，那可遭罪了。

我这说着说着，好像有点乱了。

不过没关系，咱继续！
你说这热镀锌工艺，发展到现在，变化可真大。

想当年，技术没这么先进的时候，那可费劲了。

现在可好，各种新设备新方法，不过我这脑子有时候还真跟不上，新玩意儿我还不太明白呢。

要是你在操作过程中遇到问题，别着急，多琢磨琢磨，实在不行，来找我，咱一起想办法！
好啦，我能想到的暂时就这么多，剩下的就靠你自己在实践中摸索啦！。

15万吨连续热镀锌生产线设备技术协议附件一：总体描述、产品方案、生产能力及技术数据1.1总述1.1.1项目名称有限责任公司15万吨连续镀锌生产线项目。

1.1.2概述热镀锌是应用最广泛的金属防锈方法。

按照前处理的方式分为线外退火和线内退火两大类。

线内退火即以冷轧（热轧）钢卷为原料，在生产线内进行气体保护再结晶退火后进入锌锅进行热浸镀锌。

属于这种工艺方法的包括森吉米尔法、改良森吉米尔法、美钢联法等。

本生产线采用美钢联法工艺。

依次包括清洗、无氧化退火、热浸镀锌、镀后冷却、光整、拉矫、铬化（钝化）、涂油等工艺步骤。

本生产线将卷板原材料展开，经清洗、退火、镀锌、铬化、涂油工艺后卷取成产品。

按工艺要求，全线分成七个张力段，构成三个作业工作区（开卷作业区、工艺作业区、卷取作业区）。

依据生产线板材的运动方向，主体设备按工艺流程依次组成为：Ⅰ、二辊夹送机Ⅰ、剪切机Ⅰ、Ⅰ、张紧机中机组成生产线主体设备的还包括生产线控制系统、液压系统、气动系统等。

为便于人工上、下料，在生产线的开卷、收卷环节提供有移动小车作为上下钢卷的辅助设备。

入口段双开卷配置，一台工作，一台备料。

开卷机带动力，主动开卷，开卷段张力可调整；入口配有液压下切剪，提高准备作业过程的灵活性；焊机采用c型窄搭接电阻焊机，内置双刃剪，冲孔工艺同时完成；入口活套储料能力300m，确保2.5分半钟的换卷作业时间。

清洗处理清洗处理为全封闭结构，包括脱脂、辊刷、水洗等完整工序，用于清除钢板表面的油脂及铁粉等固形物。

清洗处理各工序间配置挤干机，确保槽液的相对稳定和板面的整洁、干爽；各工序储液槽配备自动温度监控和超温报警；脱脂工序配备除油装置，延长药液使用寿命；清洗处理配备水汽排放系统；配置空气吹扫装置，对前处理后的板面进行干燥；退火炉电加热退火炉，用以完成带钢表面油脂蒸发、带钢退火、表面还原。

包括加热段、均热段、快冷段及相关仪表。

加热段、均热段均采用辐射加热方式，控制炉内为还原气氛；快冷段采用循环喷射冷却方式，配有变频风机，制冷量可以连续调整。

钢管热镀锌生产线技术操作规程一、前言钢管热镀锌生产线是用于生产热镀锌钢管的重要设备，其操作规程对于保证生产质量、提高生产效率至关重要。

本文将详细介绍钢管热镀锌生产线的技术操作规程，以便操作人员能够严格按照规程进行操作，确保生产过程安全、稳定、高效。

二、设备准备1. 在进行生产前，需要对钢管热镀锌生产线进行全面的检查和维护，确保设备处于良好的工作状态。

检查包括但不限于设备的润滑情况、电气设备的接线是否松动、防护装置是否完好等。

2. 检查工作场地的环境卫生情况，清理杂物和易燃易爆物品，确保生产场地整洁、安全。

3. 确保所有操作人员已经接受了相关的安全培训，了解设备的操作规程和安全注意事项。

三、生产操作1. 启动设备前，先进行空载试运转，确保设备运转正常、无异常声音和振动。

2. 对于不同规格的钢管，需要根据生产要求调整设备的参数，包括热镀锌温度、镀锌速度等。

3. 在进行热镀锌生产时，操作人员需严格按照工艺要求进行操作，确保镀层的厚度和均匀性。

4. 定期对设备进行检查和维护，及时处理设备的故障和异常情况，确保设备的稳定运行。

5. 在生产过程中，严格遵守安全操作规程，禁止在设备运行时进行维修和调整。

四、质量控制1. 对于生产出的热镀锌钢管，需要进行严格的质量检验，包括外观质量、镀锌层厚度、镀层附着力等。

2. 对于不合格品，需要进行及时处理和记录，找出问题的原因并进行改进。

3. 对于合格品，需要进行包装、标识和入库，确保产品质量符合标准要求。

五、安全防护1. 在操作钢管热镀锌生产线时，操作人员需要严格遵守安全操作规程，穿戴好安全防护用具，确保人身安全。

2. 对于设备的安全防护装置，需要经常进行检查和维护，确保其完好有效。

3. 对于设备的电气部分，需要定期进行检查和维护，确保电气设备的安全可靠。

六、总结钢管热镀锌生产线技术操作规程对于保证生产质量和安全生产至关重要。

操作人员需要严格按照规程进行操作，确保设备的稳定运行、产品质量的稳定。

热镀锌生产线方案设备部分：1.预处理设备：包括清洗设备、酸洗设备和表面处理设备。

清洗设备用于去除金属表面的污垢和油脂，酸洗设备用于去除金属表面的氧化层，表面处理设备用于增加金属表面的粗糙度，提高镀层的附着力。

2.热浸镀锌设备：包括热浸锌槽和热浸锌设备。

热浸锌设备用于将金属制品浸入熔融的锌液中，形成锌镀层。

3.冷却设备：用于冷却热浸镀锌后的金属制品，降低温度。

4.镀层测量设备：用于测量镀锌层的厚度和质量。

工艺流程：1.金属制品入料：将待镀锌的金属制品送入预处理设备。

2.预处理：金属制品经过清洗、酸洗和表面处理，确保金属表面的干净度和粗糙度满足要求。

3.热浸锌：金属制品通过热浸锌设备，被浸入熔融的锌液中，形成锌镀层。

浸镀时间和温度根据金属制品和镀层要求进行调节。

4.冷却：热浸锌后的金属制品通过冷却设备进行冷却，降低温度。

5.检测和包装：通过镀层测量设备对镀锌层的厚度和质量进行检测，合格的金属制品经过包装后出厂。

质量控制措施：1.原材料质量控制：严格控制镀锌材料的成分和质量，确保锌液和金属制品的纯度。

2.工艺参数控制：根据金属制品和镀层要求，合理调节预处理、热浸锌和冷却设备的参数，确保镀锌层的厚度和质量。

3.检测控制：通过镀层测量设备对镀锌层的厚度和质量进行检测，及时调整工艺参数，确保符合要求的镀锌层。

4.预防控制：对设备进行定期维护和保养，确保设备的正常运行，避免因设备故障导致镀锌不均匀或厚薄不一的问题。

总结：热镀锌生产线是一种常见的金属表面处理工艺，通过预处理、热浸锌和冷却设备，可为金属制品提供有效的防腐蚀保护。

通过严格控制原材料质量、工艺参数和检测控制，可确保镀锌层的厚度和质量符合要求。

同时，定期维护和保养设备，可提高设备的稳定性和可靠性，确保生产线的正常运行。

这些措施有助于提高产品质量和生产效率，满足市场需求。

XX（##################）有限公司热镀锌生产线项目可行性研究报告山东省XX轻工业研究所1. 总论1.1 项目名称热镀锌生产线项目1.2 项目承办单位XX（##################）有限公司企业法人：崔琳1.3 项目建设地址XX市XX镇开发区1.4 项目主管部门XX市XX镇乡政府1.5 可行性研究报告编制单位山东省轻工业研究所1.6 编制依据1.6.1 国家关于项目规划、可行性研究和热镀锌生产线技术的有关法令、法规和技术规范；1.6.2 现行有关的技术经济规范、标准和定额资料；1.6.3 现代企业制镀有关规定、ISO9000及QS9000有关规定；1.6.4 中国轻工业热镀锌生产线行业“十五”发展规划；1.6.5 XX（##################）有限公司提供的有关资料。

1.7 可行性研究工作范围山东省轻工业研究所接受编制本项目可行性研究报告的委托后，组建了项目研究小组，实地考察了建设地点，并听取了企业领导对本项目建设的总体构想和情况介绍，收集了原始资料，初步提出了几个重点研究的问题。

首先是市场问题，项目建成后能否产生效益，产品销售市场是关键。

其次是原料资源，原料资源供应直接影响到项目运转和企业经济效益的优劣，因此，落实好资源情况，保障原料供给是项目实施的基本前提。

第三是工艺技术方案和主要设备选型，有效地降低成本。

最后一个重要研究的问题是经济效益，通过投资估算、产品成本计算、销售收入的核算及经济效益的分析等，对本项目经济效益情况进行了预测。

通过对以上内容的研究，提供较明确的资料和数据，对本项目是否可行做出结论和评价，以作为决策的依据。

1.8 可行性研究概述1.8.1 设计指导思想及主要设计原则（1）针对生产关键工序，选用先进可靠的生产工艺装备，以满足本项目生产要求；（2）在设计中总体规划合理，工艺流程畅通；（3）厂区进行一次性规划，分期实施，在满足前期顺利实施的前提下，充分考虑后建设需要，实现企业的可持续性发展；（4）设计中认真贯彻执行国家对环境保护、劳动安全卫生有关法规，严格控制新的污染源，执行防治污染及公害的设计与主体工程同时设计、同时施工、同时投产的“三同时”原则。

XX（##################）有限公司热镀锌生产线项目可行性研究报告山东省XX轻工业研究所1. 总论1.1 项目名称热镀锌生产线项目1.2 项目承办单位XX（##################）有限公司企业法人：崔琳1.3 项目建设地址XX市XX镇开发区1.4 项目主管部门XX市XX镇乡政府1.5 可行性研究报告编制单位山东省轻工业研究所1.6 编制依据1.6.1 国家关于项目规划、可行性研究和热镀锌生产线技术的有关法令、法规和技术规范；1.6.2 现行有关的技术经济规范、标准和定额资料；1.6.3 现代企业制镀有关规定、ISO9000及QS9000有关规定；1.6.4 中国轻工业热镀锌生产线行业“十五”发展规划；1.6.5 XX（##################）有限公司提供的有关资料。

1.7 可行性研究工作范围山东省轻工业研究所接受编制本项目可行性研究报告的委托后，组建了项目研究小组，实地考察了建设地点，并听取了企业领导对本项目建设的总体构想和情况介绍，收集了原始资料，初步提出了几个重点研究的问题。

首先是市场问题，项目建成后能否产生效益，产品销售市场是关键。

其次是原料资源，原料资源供应直接影响到项目运转和企业经济效益的优劣，因此，落实好资源情况，保障原料供给是项目实施的基本前提。

第三是工艺技术方案和主要设备选型，有效地降低成本。

最后一个重要研究的问题是经济效益，通过投资估算、产品成本计算、销售收入的核算及经济效益的分析等，对本项目经济效益情况进行了预测。

通过对以上内容的研究，提供较明确的资料和数据，对本项目是否可行做出结论和评价，以作为决策的依据。

1.8 可行性研究概述1.8.1 设计指导思想及主要设计原则（1）针对生产关键工序，选用先进可靠的生产工艺装备，以满足本项目生产要求；（2）在设计中总体规划合理，工艺流程畅通；（3）厂区进行一次性规划，分期实施，在满足前期顺利实施的前提下，充分考虑后建设需要，实现企业的可持续性发展；（4）设计中认真贯彻执行国家对环境保护、劳动安全卫生有关法规，严格控制新的污染源，执行防治污染及公害的设计与主体工程同时设计、同时施工、同时投产的“三同时”原则。

热镀锌生产线方案设计一、技术指标1、生产能力：150000吨/年；2、镀锌能力：5～6杠/小时。

3、单杠重量：≤18吨4、锌锅尺寸(长×宽×高)：15m×3m×4 m5、吊杠长度：15000+1600(酸槽壁厚400×2，吊杠两端突出长度400×2)=16600mm；6、锌锅烟尘处理后烟气黑度达到一级，固体颗粒小于90mg/m3 、HCl 除去率：90％。

7、酸气、酸雾处理后应达到国家排放标准（HCl≤100mg/ m3）。

8、镀锌产品标准：符合GB/T 13912-2002要求。

二、方案（一）总体布局车间布置如图1、图2所示。

根据热镀锌多年经验和试验结果，酸洗池需10个， 1个漂洗池、一个助镀池，共12个池。

酸洗池尺寸为(长×宽×高)：15.5m×3.2×4m，酸洗池之间的隔壁厚度为0.4m，酸洗池、漂洗池、助镀池、总长度为43.6m。

采用先进的L型热镀锌工艺布局，酸洗和浸锌分段布置，待镀件在挂具上横向步进酸洗后，物料流向转90度轴向进入浸锌工位，物料流向成L 形流动，改变了传统的物料横向进入浸锌工位的输送方式。

酸洗时采用横向、垂直运动机械化，经PLC编程，实现酸洗步进自动化作业。

酸洗工段采用步进方式，厂房封闭方便。

锌锅在独立的空间内，空间体积小，减小了引风机的排量，从而减小了电机功率和运行费用。

1、设备组成总体布局如图1所示。

设备主要由冷却槽、钝化槽、半门式起重机、酸洗槽、水洗槽、助镀槽、酸洗自动控制系统、全封闭烟雾收集系统、热浸锌烟气净化设备、助镀液除铁盐设备、全封闭酸雾收集处理系统、酸液加热设备、烘干换热器、助镀液加热设备、浸锌环轨起重机、酸洗自动线、自行式进料地轨车、锌锅燃烧及控制系统、废酸处理设备等组成。

1-冷却槽 2-钝化槽 3-半门式起重机 4-酸洗槽 5-水洗槽 6-助镀槽 7-锌锅燃烧及控制系统 8-全封闭烟雾收集系统 9-热浸锌烟气净化设备 10-助镀液除铁盐设备11-全封闭酸雾收集处理系统 12-酸液加热设备 13-烘干换热器 14-助镀液加热设备 15-浸锌环轨起重机 16-酸洗自动线及控制系统 17-自行式进料地轨车热镀锌生产线生产运行过程：⑴将挂有待镀件的吊杠放在进料地轨车上，启动自行进料地轨车，进入全封闭酸洗工段;⑵步进式自动酸洗系统（水平、垂直升降）按规定的程序将待镀件按多槽酸洗工艺要求进行酸洗除锈处理，并按工艺要求依次递进自动完成整个酸洗过程，此时酸雾回收净化设备启动，将脱脂除锈时产生的酸雾进行回收净化处理，处理率达91.2％,处理后的气体达标排放（气体中HCL含量小于100mg/m3）。

热镀锌生产线方案设计一、技术指标1、生产能力：150000吨/年；2、镀锌能力：5～6杠/小时。

3、单杠重量：≤18吨4、锌锅尺寸(长×宽×高)：15m×3m×4 m5、吊杠长度：15000+1600(酸槽壁厚400×2，吊杠两端突出长度400×2)=16600mm；6、锌锅烟尘处理后烟气黑度达到一级，固体颗粒小于90mg/m3、HCl除去率：90％。

7、酸气、酸雾处理后应达到国家排放标准（HCl≤100mg/ m3）。

8、镀锌产品标准：符合GB/T13912-2002要求。

二、方案（一）总体布局车间布置如图1、图2所示。

根据热镀锌多年经验和试验结果，酸洗池需10个，1个漂洗池、一个助镀池，共12个池。

酸洗池尺寸为(长×宽×高)：15.5m×3.2×4m，酸洗池之间的隔壁厚度为0.4m，酸洗池、漂洗池、助镀池、总长度为43.6m。

采用先进的L型热镀锌工艺布局，酸洗和浸锌分段布置，待镀件在挂具上横向步进酸洗后，物料流向转90度轴向进入浸锌工位，物料流向成L形流动，改变了传统的物料横向进入浸锌工位的输送方式。

酸洗时采用横向、垂直运动机械化，经PLC编程，实现酸洗步进自动化作业。

酸洗工段采用步进方式，厂房封闭方便。

锌锅在独立的空间内，空间体积小，减小了引风机的排量，从而减小了电机功率和运行费用。

1、设备组成总体布局如图1所示。

设备主要由冷却槽、钝化槽、半门式起重机、酸洗槽、水洗槽、助镀槽、酸洗自动控制系统、全封闭烟雾收集系统、热浸锌烟气净化设备、助镀液除铁盐设备、全封闭酸雾收集处理系统、酸液加热设备、烘干换热器、助镀液加热设备、浸锌环轨起重机、酸洗自动线、自行式进料地轨车、锌锅燃烧及控制系统、废酸处理设备等组成。

1-冷却槽2-钝化槽3-半门式起重机4-酸洗槽5-水洗槽6-助镀槽7-锌锅燃烧及控制系统8-全封闭烟雾收集系统9-热浸锌烟气净化设备10-助镀液除铁盐设备11-全封闭酸雾收集处理系统12-酸液加热设备13-烘干换热器14-助镀液加热设备15-浸锌环轨起重机16-酸洗自动线及控制系统17-自行式进料地轨车热镀锌生产线生产运行过程：⑴将挂有待镀件的吊杠放在进料地轨车上，启动自行进料地轨车，进入全封闭酸洗工段;⑵步进式自动酸洗系统（水平、垂直升降）按规定的程序将待镀件按多槽酸洗工艺要求进行酸洗除锈处理，并按工艺要求依次递进自动完成整个酸洗过程，此时酸雾回收净化设备启动，将脱脂除锈时产生的酸雾进行回收净化处理，处理率达91.2％,处理后的气体达标排放（气体中HCL含量小于100mg/m3）。

热镀锌生产线热镀锌生产线的发展和应用热镀锌生产线是一种用于将钢材表面镀上锌层的制造设备，广泛应用于建筑、汽车制造、家电等领域。

热镀锌工艺通过将钢材浸入熔化的锌液中，使锌与钢的表面发生化学反应，形成具有优良耐腐蚀性能的镀锌层。

本文将简要介绍热镀锌生产线的工作原理和应用领域。

热镀锌生产线主要由钢带传输机、预处理设备、镀锌槽、烘干炉、冷却槽和出口部分组成。

首先，钢带通过传输机进入预处理设备，对钢材表面进行酸洗、去油和除锈处理，确保钢材表面的清洁度和粗糙度符合要求。

然后，经过预处理的钢带进入镀锌槽，镀锌槽中的熔融锌液通过特殊装置将钢带浸入其中。

在镀锌槽中，锌与钢的表面发生反应形成镀锌层，从而达到增强钢材耐腐蚀性能的目的。

接下来，镀锌过的钢带经过烘干炉和冷却槽的处理，最终通过出口部分移出生产线。

热镀锌生产线在建筑领域有着广泛的应用。

建筑结构中的钢材常常暴露在空气和水等环境中，容易受到氧化和腐蚀的影响。

通过镀锌处理，可以在钢材表面形成一层坚固的锌层，有效地延长钢材的使用寿命，并提高其耐候性和耐腐蚀性能。

因此，在建筑领域，热镀锌生产线通常用于制造钢结构材料、屋顶瓦片、护栏和地面板等产品。

此外，汽车制造业也是热镀锌生产线的重要应用领域之一。

汽车在使用过程中，经常接触到各种恶劣的环境，容易受到腐蚀和损坏。

通过将汽车零部件进行镀锌处理，不仅可以提高汽车的整体抗腐蚀能力，还可以延长零部件的使用寿命，减少维修和更换的频率。

因此，热镀锌生产线在汽车制造业中被广泛应用于生产各类底盘、车架和车身零部件。

除了建筑和汽车制造业，热镀锌生产线还在家电行业等其他领域得到应用。

家电制造中常用的钢材制品，如冰箱、洗衣机、空调外机等，也需要具备耐腐蚀性能。

通过对这些钢材进行镀锌处理，可以在表面形成一层坚固的锌层，提高产品的使用寿命和质量。

此外，在农业领域，热镀锌生产线还用于制造防腐蚀性能要求较高的农业设备。

总结而言，热镀锌生产线是一种用于钢材表面镀锌的重要设备。

热镀锌生产线范文热镀锌生产线的工作原理是利用电化学原理将锌金属在金属制品表面上镀覆一层锌层。

首先，将需要镀锌的金属制品放入酸性溶液中进行脱脂去污处理，以去除表面的灰尘、油污和其它杂质。

然后，将净化后的金属制品通过喷淋系统进行除锈处理，以去除表面的氧化层和锈蚀物。

接下来，金属制品被浸入含有锌盐的镀锌槽中，经过电流的作用，锌金属离子会在金属制品表面还原成固体的锌层，形成保护层。

最后，将镀锌完成的金属制品通过水洗和烘干等后续工艺进行整理，即可得到具有防腐蚀性能的镀锌制品。

热镀锌生产线的工艺流程一般可以分为预处理、酸洗、表面处理、镀锌、后处理等几个步骤。

预处理阶段主要是对金属制品进行脱油、除锈、酸洗等工序，以使金属表面达到适合镀锌的要求。

酸洗工序通过浸入酸性溶液中，去除金属表面的氧化层和尖锐的毛刺，提高镀锌效果。

表面处理工序则是对金属表面进行化学处理，以提高金属与锌层的粘合力和抗腐蚀性。

镀锌工序是热镀锌生产线的核心工艺，通过将金属制品浸入锌盐溶液中，利用电流的作用在金属表面形成均匀的锌层。

最后的后处理工序主要是对镀锌制品进行除锌层归位、水洗、干燥和包装等处理，以达到产品质量要求。

热镀锌生产线的设备构成一般包括了脱脂除油设备、酸洗设备、表面处理设备、镀锌设备和后处理设备等。

脱脂除油设备通常包括加热槽、喷淋系统和过滤器等，用于对金属制品进行脱脂去污处理。

酸洗设备一般由酸槽、水槽、电解槽和通风系统等组成，用于对金属制品进行除锈和酸洗。

表面处理设备包括了表面处理槽、搅拌系统和过滤器等，用于对金属表面进行化学处理，以提高镀锌质量。

镀锌设备主要包括镀锌槽、电源设备、搅拌系统和温控系统等，用于将金属制品浸入锌盐溶液中进行电镀作业。

后处理设备则根据产品要求可能包括了除锌槽、水洗槽、干燥炉和包装机等，用于对镀锌制品进行进一步的处理和包装。

总之，热镀锌生产线是一种重要的工业设备，广泛应用于金属制品的防腐蚀领域。

通过对金属制品进行脱油、除锈、酸洗、表面处理和镀锌等多个工序，可以提高金属制品的防腐蚀性能和使用寿命。

热镀锌生产线1.卧式炉镀锌线工艺简图2.典型卧式炉镀锌线工艺流程:入口钢卷小车上卷→开卷机→入口双切剪→窄搭接焊机→1#张力辊→碱洗装置 →碱刷洗装置→电解清洗装置→热水漂洗装置→热水刷洗装置→1#热风干燥装 置→2#张力辊→1#纠偏辊→入口水平活套→2#纠偏辊→3#纠偏辊→3#张力辊→ 卧式连续退火炉→感应锌锅→沉没辊及稳定辊系统→气刀及供气系统→镀后冷 却装置→塔顶转向辊→水淬冷却装置→2#热风干燥器→4#纠偏辊→4#张力辊→ 5#张力辊→光整机→挤干辊及通风干燥装置→拉矫机含 6#、7#张力辊→8#张力 辊→立式化涂机→3#热风干燥器→5#纠偏辊→出口立式活套→6#纠偏辊→9#张 力辊→静电涂油机→出口剪→卷取机→卸卷小车→打捆→称重→天车运走3. 卧式炉镀锌线工艺参数镀锌生产线总体技术指标年产量 10~20万吨/年入口/出口段:20~200m/min生产线速度工艺段:20~150m/min原料 冷轧钢卷带钢宽度 600~1250mm带钢厚度 0.2~1.5mm原料钢卷外径 Max.2000mm原料钢卷内径 φ508mm,φ610mm原料钢卷重量 10~25t成品钢卷外径 Max.1650mm成品钢卷内径 φ508mm成品钢卷重量 8~15t镀层重量 80~300 g/m2，可进行等厚镀和差厚镀镀层状态 规则锌花和小锌花、无锌花、光整锌花镀锌板质量 符合国标GB2518-88要求4. 立式炉镀锌线工艺简图5.典型立式炉镀锌线工艺流程:入口钢卷小车上卷→开卷机→入口双切剪→窄搭接焊机→1#张力辊→1#纠偏辊 →入口立式活套→2#纠偏辊→2#张力辊→碱洗装置→碱刷洗装置→电解清洗装 置→热水漂洗装置→热水刷洗装置→1#热风干燥装置→3#张力辊→立式连续退 火炉→感应锌锅→沉没辊及稳定辊系统→气刀及供气系统→镀后冷却装置→塔 顶转向辊→水淬冷却装置→2#热风干燥器→3#纠偏辊→4#张力辊→5#张力辊→ 光整机→挤干辊及通风干燥装置→拉矫机含 6#、7#张力辊→8#张力辊→立式化 涂机→3#热风干燥器→4#纠偏辊→出口立式活套→5#纠偏辊→9#张力辊→静电 涂油机→出口剪→卷取机→卸卷小车→打捆→称重→天车运走6. 立式炉镀锌线工艺参数镀锌生产线总体技术指标年产量 15~30万吨/年入口/出口段:20~240m/min生产线速度工艺段:20~180m/min原料 冷轧钢卷带钢宽度 600~1250mm带钢厚度 0.25~1.5mm原料钢卷外径 Max.2000mm原料钢卷内径 φ508mm,φ610mm原料钢卷重量 15~25t成品钢卷外径 Max.1650mm成品钢卷内径 φ508mm成品钢卷重量 8~15t镀层重量 80~300 g/m2，可进行等厚镀和差厚镀镀层状态 规则锌花和小锌花、无锌花、光整锌花镀锌板质量 符合国标GB2518-88要求7. 镀锌生产线主要特点:配置水平高，工艺成熟，可以满足用户高产量、高质量的要求。

热镀锌生产线改造方案
详细
一、改造背景
热镀锌生产线是涂层热锌、半涂层热锌和抛光热锌的重要生产设备，用于制造汽车、家具、电器、建筑、重工等行业的不锈钢件，其具有良好的附着力和耐腐蚀性。

但由于机组老化、配置不合理、工艺不佳等原因，在使用过程中容易出现各种故障，影响生产效率，因此有必要对热镀锌生产线进行改造。

二、改造目的
1、提高生产线的可靠性和稳定性。

2、提升生产线的效率和精度，满足更高的客户要求。

3、提升生产线的安全性和可操作性，保障员工的安全。

4、提高生产线的维护效率，减少故障率，实现设备老化改造。

三、改造措施
1、引进先进的控制技术，采用可编程序控制器（PLC）作为生产线的主要控制单元，实现整体控制；同时采用相关测控设备（如温度控制器、开关量检测仪等）对温度或者液位进行全程自动检测，以保证生产线运行稳定可靠。

2、采用更加先进的工艺，如可控温度的加热装置、全自动进料/出料机及自动连续抽水机等，提高生产线的效率和精度，满足客户高标准的技术要求。

热镀锌生产线改造方案一、概述热镀锌生产线是将钢材经过一系列的表面处理过程后，通过浸泡在热镀锌槽中，使其表面覆盖上一层锌，以防止钢材腐蚀的生产线。

根据市场需求的变化和技术的发展，热镀锌生产线需要根据实际情况进行改造优化，以提高生产效率、降低成本、保障产品质量。

二、问题分析根据市场调研和产线运营情况，目前热镀锌生产线存在以下问题：1.生产效率低：工艺流程繁琐，设备老化，生产效率低下。

2.能源消耗大：传统的热镀锌槽加热方式采用火焰加热，能源消耗大，不环保。

3.产品质量不稳定：由于设备老化和操作不规范，产品质量存在波动。

4.安全隐患：设备老化导致生产过程中存在一些安全隐患。

三、改造方案基于以上问题，提出以下改造方案：1.设备升级：对设备进行全面升级，更换老化设备、增加自动化生产设备，减少人工操作，提高生产效率。

2.工艺改进：优化热镀锌工艺流程，精简生产步骤，减少材料浪费，提高生产效率。

3.采用新技术：引入新颖的热镀锌工艺技术，如电加热镀锌槽、离心式镀锌机等，提高能源利用效率，降低生产成本。

4.加强设备维护：建立设备维护制度，定期对设备进行检修和维护，保证设备的正常运行和安全性。

5.增加自动化控制系统：采用先进的自动化控制系统，实时监测生产数据，提高生产线运行的稳定性和产品质量的一致性。

6.增加环保措施：引入循环利用技术，合理利用废水和废气，减少对环境的污染。

四、改造效果通过以上改造方案的实施1.提高生产效率：设备升级和工艺改进可以显著提高生产效率，降低生产成本。

2.保证产品质量的稳定：采用新技术和自动化控制系统可以保证产品质量的稳定性，减少次品率。

3.降低能源消耗：引入新技术和环保措施可以显著降低能源消耗，减少生产成本。

4.提升安全性：设备升级和加强设备维护可以消除潜在的安全隐患，保障生产线的安全运行。

综上所述，通过对热镀锌生产线的改造，可以提高生产效率、降低成本、保障产品质量，同时提升安全性和环保性能。

热镀锌生产线工艺流程
热镀锌生产线是一种常见的金属表面处理工艺，通过将锌涂层镀在钢铁制品上，以提高其耐腐蚀性能和延长使用寿命。

以下是热镀锌生产线的工艺流程。

首先，需要准备工作。

这包括对钢铁制品进行表面处理，如除油、除锈和清洗。

这些步骤旨在确保材料表面光洁、无杂质。

接下来，将经过表面处理的钢铁制品送入热镀锌槽中。

热镀锌槽中装有熔化的锌，通过高温将其融化成液态。

钢铁制品被浸入锌液中，使锌与钢铁表面发生反应，形成锌铁合金。

这一步骤被称为浸镀。

在浸镀之后，钢铁制品被抬出锌槽，但仍处于高温状态。

这时，需要进行冷却处理。

冷却阶段是为了快速降低钢铁制品的温度，使其达到室温。

冷却可以通过多种方式实现，例如自然冷却、水冷却或冷风冷却。

冷却之后，需要进行修剪和整形。

这是为了修整镀锌产品的长度和形状，使其符合要求。

通常使用切割机、压力机和卷板机等设备来完成这一步骤。

最后，对镀锌产品进行质量检测。

这包括对镀锌层的厚度、均匀性和附着力进行测试。

常用的检测方法有涂镀层测量仪、切割试样和化学分析等。

整个热镀锌生产线工艺流程可以分为前期准备、浸镀、冷却、
修剪整形和质量检测等几个步骤。

每个步骤都需要严格控制操作参数，以确保镀锌产品的质量和性能。

热镀锌生产线不仅可以提高钢铁制品的耐腐蚀性能，还可以延长其使用寿命。

因此，在建筑、汽车、家电等行业广泛应用。

通过科学合理的生产工艺流程控制，可以提高生产效率和产品质量，满足市场需求。

1.5万吨钢结构热镀锌生产线工艺设备设计方案1．总体说明1.1产品大纲：产品品种：铁塔及工民建用构件产品规格：产品最大尺寸小于：长12.0m，宽5.0m，高5.0m；单件产品最大重量为：10000kg。

生产规模：15，000 吨/年（可扩展至60，000吨/年）1.2 技术标准：镀锌标准执行： GB/T13912—2002和ISO1461-1999（E）标准1.3 主要物料消耗：1）锌耗：每吨钢结构约为：50 kg，包括：A）锌灰：5 ~7kg/吨钢结构B）锌渣：2~3 kg/吨钢结构C) 吊具表面粘附2）溶剂：每吨钢结构约为：2kg3）盐酸：每吨钢结构约为：20kg4）碱：每吨钢结构约为：2kg5）钝化剂：每吨钢结构约为：1kg7）水：每吨钢结构约为：5m38）电：每吨钢结构约为：36 KWH2．钢结构热镀锌生产工艺流程2.1热镀锌工艺流程本方案的钢结构的热浸镀锌拟采用溶剂法热浸镀工艺，其生产工艺流程分为前处理、热浸镀及后出理三个工艺段，其生产工艺流程简图如下：↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓2.2 生产工艺过程简述经过加工（成型、焊接或机械加工等）的待镀工件运到预处理工段的原料堆放区暂存，根据客户加工要求、工件钢种材质、工件形状尺寸规格、工件表面状态（油污、锈蚀状态）等进行分类，然后按下列工序进行处理：1）预清理：采用人工的方法将工件表面的局部严重锈斑、油漆及非水性记号笔的号记等清理干净。

2）吊装：对不同的工件选用不同的、专用的耐酸吊具进行吊装。

3）碱洗脱脂：对于表面涂油或表面有油污污染的工件，须将工件进行碱洗脱脂。

碱洗脱脂采用浸泡的方式，时间约为10~20分钟，碱洗脱脂液主要成分为NaOH、Na2CO3等，浓度为3~5%（wt），温度为60~80℃。

4）水清洗：将碱洗脱脂后的工件浸泡在清水中，洗去工件表面残留的碱液。

5）酸洗除锈：目的是去除工件表面的氧化铁皮和表面的铁锈。

采用浓度为13~16%（wt）的盐酸溶液进行酸洗，温度为18~21℃。

钢结构热镀锌⽣产线1.5万吨钢结构热镀锌⽣产线⼯艺设备设计⽅案1．总体说明1.1产品⼤纲：产品品种：铁塔及⼯民建⽤构件产品规格：产品最⼤尺⼨⼩于：长12.0m，宽5.0m，⾼5.0m；单件产品最⼤重量为：10000kg。

⽣产规模：15，000 吨/年（可扩展⾄60，000吨/年）1.2 技术标准：镀锌标准执⾏： GB/T13912—2002和ISO1461-1999（E）标准1.3 主要物料消耗：1）锌耗：每吨钢结构约为：50 kg，包括：A）锌灰：5 ~7kg/吨钢结构B）锌渣：2~3 kg/吨钢结构C) 吊具表⾯粘附2）溶剂：每吨钢结构约为：2kg3）盐酸：每吨钢结构约为：20kg4）碱：每吨钢结构约为：2kg5）钝化剂：每吨钢结构约为：1kg7）⽔：每吨钢结构约为：5m38）电：每吨钢结构约为：36 KWH2．钢结构热镀锌⽣产⼯艺流程2.1热镀锌⼯艺流程本⽅案的钢结构的热浸镀锌拟采⽤溶剂法热浸镀⼯艺，其⽣产⼯艺流程分为前处理、热浸镀及后出理三个⼯艺段，其⽣产⼯艺流程简图如下：↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓2.2 ⽣产⼯艺过程简述经过加⼯（成型、焊接或机械加⼯等）的待镀⼯件运到预处理⼯段的原料堆放区暂存，根据客户加⼯要求、⼯件钢种材质、⼯件形状尺⼨规格、⼯件表⾯状态（油污、锈蚀状态）等进⾏分类，然后按下列⼯序进⾏处理：1）预清理：采⽤⼈⼯的⽅法将⼯件表⾯的局部严重锈斑、油漆及⾮⽔性记号笔的号记等清理⼲净。

2）吊装：对不同的⼯件选⽤不同的、专⽤的耐酸吊具进⾏吊装。

3）碱洗脱脂：对于表⾯涂油或表⾯有油污污染的⼯件，须将⼯件进⾏碱洗脱脂。

碱洗脱脂采⽤浸泡的⽅式，时间约为10~20分钟，碱洗脱脂液主要成分为NaOH、Na2CO3等，浓度为3~5%（wt），温度为60~80℃。

4）⽔清洗：将碱洗脱脂后的⼯件浸泡在清⽔中，洗去⼯件表⾯残留的碱液。

5）酸洗除锈：⽬的是去除⼯件表⾯的氧化铁⽪和表⾯的铁锈。

采⽤浓度为13~16%（wt）的盐酸溶液进⾏酸洗，温度为18~21℃。

山东滨州-热镀锌生产线方案-电鑫岳工贸山东滨州热镀锌生产线方案XINYUEINDUSTRIAL3.5*1.3*2.5锌锅热浸镀锌生产线方案与报价建设单位：滨州惠民禽乐畜牧机械实施地：山东滨州惠民项目名称：热浸镀锌生产线设计施工：徐州鑫岳工贸有限公司1.4．镀锌线布局：直线布局。

根据工艺,镀锌厂房应大于：72米*12米。

1.5生产线总功率:570Kw2．工艺槽要求：2.1．工艺槽数量共计11个，各槽内空尺寸如下：酸洗槽2个：长×宽×深=7.5m×2.7m×2.0m酸洗槽1个：长×宽×深=7.5m×2.7m×2.3m清洗槽1个：长×宽×深=7.5m×1.6m×2.3m助镀槽1个：长×宽×深=7.5m×1.6m×2.3m冷却槽1个：长×宽×深=7.5m×1.6m×2.4m钝化槽1个：长×宽×深=7.5m×1.6m×2.4m2.2酸槽、助镀槽均可利用冷却水余热加温，助镀槽再设置浸入式电极加热进行辅助加温，加热系统均可自动控制。

2.3清洗、酸洗槽、助镀槽结构：钢筋混凝土+玻璃钢2.4冷却、钝化槽结构：钢筋混凝土。

3．锌锅及加热系统：3.1锌锅：锌锅内空尺寸：长×宽×高=3.5m×1.3m×2.5m圆底圆角锌锅，锌锅焊缝布局合理，且尽量减少焊缝量，焊缝质量达到Ⅰ级（提供探伤报告）。

锌锅四周须合理布置加强筯。

3.2锌锅加热系统：加热介质：电。

②锌液温度均匀可调，且可自动控制。

三．生产工艺采用干法热浸镀锌工艺流程见图：四、平面布置五、设备简要说明：1．预处理部分1.1酸洗、清洗槽、助镀槽结构：采用钢筋混凝土+玻璃钢采用钢筋混凝土浇注成型沙浆抹面后内立面、上表平面作“耐酸玻璃钢”敷设，厚度为10mm。

热镀锌管车间生产计划一、总体介绍热镀锌管是一种热镀锌工艺处理过的钢管，能够有效防止钢铁产品被氧化腐蚀，延长使用寿命。

热镀锌管被广泛应用于建筑、化工、冶金、机械、石油和其他领域，市场需求量大，具有较高的经济价值。

我司热镀锌管车间是一个专业生产热镀锌管的生产线，拥有先进的生产设备和技术团队，以确保产品质量和生产效率。

本生产计划旨在提高生产效率、优化生产流程、合理安排生产任务、确保产品质量，并最大程度地满足市场需求。

二、生产环境与条件1.生产车间环境整洁、通风良好、无火源和其他危险品，符合安全生产标准。

2.生产设备齐全，保养维护良好，确保正常运转。

3.生产原材料储备充足，供应稳定可靠。

4.生产人员经过专业培训，拥有丰富的生产作业经验，可靠性高。

三、生产计划1.生产目标：本次生产计划旨在生产出符合国家标准的热镀锌管，确保产品质量，提高生产效率，满足市场需求。

2.生产周期：本次生产计划为期一个月。

具体安排如下：1）第一周：进行设备检测和保养工作，准备生产原材料。

2）第二周至第四周：正式投入生产，按计划完成生产任务。

3.生产任务：本次生产计划生产热镀锌管1000吨，规格为Φ20-200mm，壁厚为1-5mm。

具体分解生产任务如下：1）Φ20-50mm，壁厚1-3mm热镀锌管500吨。

2）Φ50-100mm，壁厚2-4mm热镀锌管300吨。

3）Φ100-200mm，壁厚3-5mm热镀锌管200吨。

4.生产流程：本次生产计划主要分为两个流程：热轧生产和热镀锌处理。

1）热轧生产：将选用优质的碳素钢带按规格进行轧制，经过加热、轧制、冷却等工序形成钢管。

2）热镀锌处理：将热轧生产的钢管经过酸洗、磷化处理后，浸泡在熔融的锌液中，形成热镀锌层，提高产品的防腐蚀性能。

5.生产控制：1）生产人员要严格遵守操作规程，确保生产过程安全、稳定。

2）生产设备定期维护保养，确保生产正常运转。

3）检验人员负责对生产过程进行检测和抽检，确保产品质量符合标准。
