临时用电设计计算

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：2

一、施工现场布置
l、概况：工程临时用电总电源由甲方指定变电所提供至现场350KVA箱式变压器，位于现场东北角。

2、线路分配：软件产业基地主体施工阶段，由总电源引出3回路。

分至 3台分总配电柜。

1#分总柜引出4回路，分供北侧砼输送泵、塔吊、客货施工电梯、食堂和办公室电源；2＃分总柜引出3回路，分供办公室电源、钢筋加工场。

3＃分总柜提供安装单位所需电源。

以后根据施工情况的进展，现场临时用电发生变化时，该方案也做相应的调整。

二、负荷计算
(一)1#分总柜：
Z1回路：砼输送泵 60KW 两台潜水泵2×3.3=6.6KW
∑P1=60K+6.6K=66.6K
I1=∑P1/√3U线cosφ=66600/1.732×380×0.7=144.56(A)
根据计算，选用VV-3×95+2×50mm2电力电缆，保护管DN100镀锌钢管
Z2回路：1部施工电梯44KW 1台塔吊=40KW
2只镝灯2×3.5=7KW
∑P2=k1×44K+ k2×40K+ k3×7K (k1=0.8 k2=0.8 k3=1)
=0.8×44K+0.8×40K+1×7K
=74.2(KW)
∑S2= (k1×44K+ k2×40K)/ cosφ+ k3×7K
=(0.8×44K+0.8×40K)/0.7+1×7K
=103(KV A)
I2=∑S2/√3U线=103K/1.732×380=156.5(A)
根据计算，选用VV-3×95+2×50mm2电力电缆，保护管DN100镀锌钢管
Z3回路：2只镝灯2×3.5=7KW
楼内负荷 76.6KW
∑P3=k1×6.6K+ k2×70K+ k3×7K (k1=0.8 k2=0.8 k3=1)
=0.8×6.6K+0.8×70K+1×7K
=69.6(KW)
∑S3= (k1×6.6K+ k2×70K)/ cosφ+ k3×7K
=(0.8×6.6K+0.8×70K)/0.7+1×7K
=94.54(KV A)
I2=∑S3/√3U线=94.54K/1.732×380=143.64(A)
根据计算，选用VV-3×95+2×50mm2电力电缆，保护管DN100镀锌钢管
Z4回路：办公室及食堂电源 70KW
∑P4=70KW
I4=∑P4/√3U线cosφ=70K/1.732×380×0.7=151.94(A)
根据计算，选用VV-3×95+2×50mm2电力电缆，保护管DN100镀锌钢管
1#分总柜总负荷：
∑P总1=k(∑P1+∑P2+∑P3+∑P4) (k=0.5)
=0.5(66.6+74.2+69.6+70)
=140.2(KW)
∑S总1= ∑P总1/ cosφ=140.2K/0.7=200.29(KV A)
∑I总1=∑S总1/√3U线=200.29K/1.732×380=304.32(A)
根据计算，进线选用VV-3×185+2×95mm2电力电缆，保护管DN125镀锌钢管
（二）2#分总柜：
Z1回路：砼泵 60KW
∑P1=60KW
I1=∑P1/√3U线cosφ=60K/1.732×380×0.7=130.23(A)
根据计算，选用VV-3×70+2×35mm2电力电缆，保护管DN80镀锌钢管
Z2回路：同Z1回路
Z3回路：此回路在±0.000以下阶段为办公室、及水泵供电±0.000以上阶段为办公室及钢筋加工厂供电
2台成型机2×4KW=8KW
2台切割机2×5.5KW=11KW 卷扬机 7.5KW
办公室电源 40KW 对焊机 100KV A
∑P3=k1(8K+11K+ 7.5K +40)+k2×100K cosφ
=0.8（8K+11K+7.5K+40K）+0.4×100K×0.7
=81.2(KW)
∑S3= k1(8K+11K+7.5K+40K)/ cosφ+ k2×100K
=0.8（8K+11K+7.5K+40K）/0.7+0.4×100K
=116(KV A)
I3=∑S3/√3U线=116K/1.732×380=176(A)
根据计算，选用VV-3×120+2×70mm2电力电缆，保护管DN100镀锌钢管
2#分总柜总负荷：∑P总2=k(∑P1+∑P2+∑P3+∑P4) (k=0.6)
=0.6(60+60+81.2)
=120.72(KW)
∑S总2= ∑P总1/ cosφ=120.72/0.7=172.46(KV A)
∑I总2=∑S总2/√3U线=172.46/1.732×380=262.03(A)
根据计算，进线选用VV-3×185+2×95mm2电力电缆，保护管DN125镀锌钢管
（三）3#分总柜：本分总柜为安装单位使用，主楼主体阶段暂考虑容量100KW
∑I总3=100K/1.732×380×0.7=217(A)
根据计算，进线选用VV-3×150+2×70mm2电力电缆，保护管DN125镀锌钢管
（四）设备导线的选择
砼输送泵选用VV—3×70+2×35电力电缆，振动器、镝灯、成型机、切断机、卷扬机选用YH—5×4绝缘电线，潜水泵选用YHS—5×2.5防水橡皮护套电缆，交流电焊机选用YH—5×16橡皮护套铜芯多股软电缆，对焊机选用YH-3×50+2×25橡皮护套铜芯多股软电缆，塔吊选用VV-3×35+2×16，施工电梯选用VV-3×25+2×16，各设备电缆、导线均穿镀锌钢管。

合集下载

临时用电计算公式

临时用电计算公式

临时用电计算公式一、设备总需容量计算P=1.1（k1∑P C＋k2∑P a＋k3∑P b）（式1）式（式1）中：P——计算用电量（kw），即供电设备总需容量；∑P C————全部施工动力用电设备额定用量之和∑P a————室内照明电设备额定用量之和∑P b————室外照明电设备额定用量之和K1——全部施工用电设备同时使用系数：总数10台以内时K1=0.75；10-30台时K1=0.70；30台以上时K1=0.60；K2——室内照明设备同时使用系数：一般取K2=0.8K3——室外照明设备同时使用系数：一般取K3=1.01.1——用电不均匀系数。

P=1.1（k1∑P C＋0.1P）= 1.24 k1∑P C （式2）注：（式2）为（式1）的简便算法，式中0.1P为室内外照明用电系数（用电总量 10% ）。

二、变压器容量计算P变 =1.05×1.1（k1∑P C＋k2∑P a＋k3∑P b）÷cosφ（式3）可转换为P变= 1.05P÷cosφ= 1.4P (式4)式（3）中P变——变压器容量（KVA）；1．05——功率损失系数；cosφ——用电设备功率因数，一般建筑工地取0.75；三、导线截面电流量载荷计算Iι＝1000P÷√3÷U l÷cosφ…(式5) 则：Iι＝1000P÷√3÷U l÷cosφ＝1000P÷1.73÷380÷0.75＝2PIι＝1000P÷U l÷cosφ＝1000P÷220÷0.75＝6P式(式5)中：Iι——线路工作电流值（A）uι——线路工作电压（V），三相四线制低压时，U l＝380VP——设备容量；cosφ＝0.75；√3＝1.732；四、导线允许电压降校核ε＝∑P ×L÷C÷S＝∑M÷C÷S≤[ε] ＝7% …(式6) 式(式6)中：ε——导线电压降为2.5%-5%；电动机电压降不超过±5%；对工地临时电路取 7%；∑P——各段线路负荷计算功率（kw），即计算用电量∑P；L——各段线路长度（米）；ι——材料内部系数，根据线路电压和电流种类查表取用；C——材料内部系数值；（查表）S——导线截面（mm2）；∑M——各段线路负荷矩（KW）；即∑×L乘积。

临时用电计算(最简单最直接)..

临时用电计算(最简单最直接)..


需要系数
K
数值
0.7
0.6
K1 0.5
0.5
0.6
K2 0.5
K3
0.8
K4
1.0
备注
如施工中需要电热时， 应将其用电量计算进去。 为使计算结果接近实际， 式中各项动力和照明用 电，应根据不同工作性
质分类计算
计算电流
I线=KX*P / [31/2*(U线*cosØ)] 其中： I线——电流值 KX——同时系数（取0.7～0.8） P——总功率 U线——电压（380V或220V） cosØ——功率因素，临时网线取0.85
I KP
3Ucos
根据电流确定线径
铝芯绝缘导线载流量与截面的倍数关系
截面 1 1.5 2.5 4
6 10 16 25 35 50 70 95 120
倍数 9
9
9
8
7
6
5
4 3.5 3
3 2.5 2.5
电流 9 14 23 32 48 60 90 100 123 150 210 238 300
口诀
需要容量计算公式2
P=1.05～1.10（K1∑P1/Cosφ+K2∑P2）×1.1 1.1：照明和生活用电按动力用电的10%考虑。
需要系数
K1、K2、K3、K4——需要系数，如下表：
用电名称
电动机 加工厂动力设备
电焊机 室内照明 室外照明
数量
3～10台 11～30台 30台以上
3～10台 10台以上
条件有变加折算，高温九折铜升级
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。 若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后
临时用电计算

临时用电计算

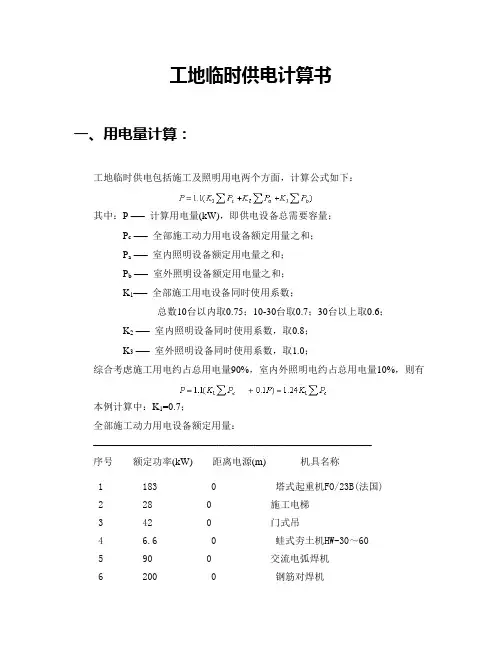

工地临时供电计算书一、用电量计算：工地临时供电包括施工及照明用电两个方面，计算公式如下：其中：P ── 计算用电量(kW)，即供电设备总需要容量；P c── 全部施工动力用电设备额定用量之和；P a── 室内照明设备额定用电量之和；P b── 室外照明设备额定用电量之和；K1── 全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2── 室内照明设备同时使用系数，取0.8；K3── 室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有本例计算中：K1=0.7；全部施工动力用电设备额定用量：────────────────────────────────────────序号额定功率(kW) 距离电源(m) 机具名称1 183 0 塔式起重机FO/23B(法国)2 28 0 施工电梯3 42 0 门式吊4 6.6 0 蛙式夯土机HW-30～605 90 0 交流电弧焊机6 200 0 钢筋对焊机7 6 0 钢筋弯曲机GJ7-408 15 0 钢筋调直机(Gj4-14/4)9 8 0 钢筋切断机(GJ-40)10 96.6 0 混凝土输送泵HB-1511 56 0 插入式振动器12 3.6 0 平板式振动器13 6.6 0 抽水泵14 1.5 0 电刨床15 65 0 木工圆锯机16 6 0 手电锯────────────────────────────────────────经过计算得到：P = 706.47kW。
