闸阀几种不同的结构性能比较

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。

闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

闸阀驱动方式分类：手动闸阀，气动闸阀，电动闸阀。

简介锻钢闸阀：是所有用锻件材料加工而成的闸阀统称为锻钢闸阀，锻件材料有A105、F11、F5、304、304L、闸阀316、316L等。

国内常说的锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10~DN50；压力范围：国标PN16~PN320、美标：Class150 ～2500，可采美标或国标尺寸生产加工，厂家均有现货供应。

超出DN50口径的锻钢闸阀均需订做，国内需求较少。

结构分类闸阀的结构分类有多种不同的方式，其主要区别是所采用的密封元件结构形式不同，根据密封元件的结构，常锻钢闸阀常把闸阀分成几种不同的类型，而最常见的形式是平行式闸阀和契式闸阀；根据阀杆的结构，还可分成明杆闸阀和暗杆闸阀用途锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路锻钢闸阀(13张)上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

在石油管道上应用较多。

特点锻钢闸阀大多为大连式缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。

安装要点1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下。

3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。

对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。

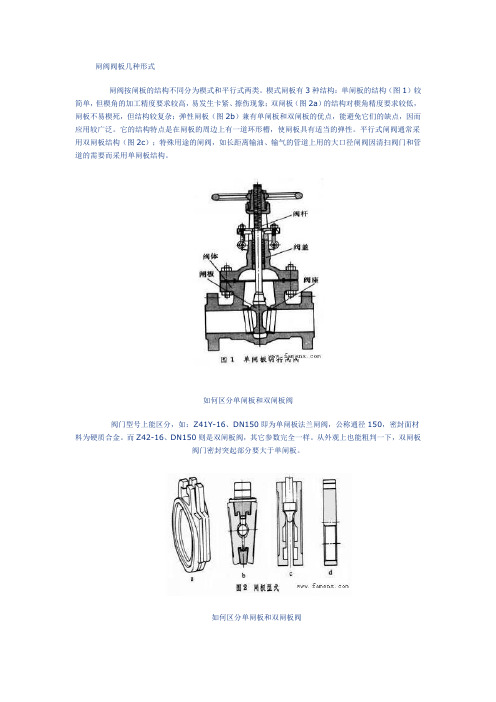

闸阀阀板几种形式
闸阀按闸板的结构不同分为楔式和平行式两类。

楔式闸板有3种结构：单闸板的结构（图1）较简单，但楔角的加工精度要求较高，易发生卡紧、擦伤现象；双闸板（图2a）的结构对楔角精度要求较低，闸板不易楔死，但结构较复杂；弹性闸板（图2b）兼有单闸板和双闸板的优点，能避免它们的缺点，因而应用较广泛。

它的结构特点是在闸板的周边上有一道环形槽，使闸板具有适当的弹性。

平行式闸阀通常采用双闸板结构（图2c）；特殊用途的闸阀，如长距离输油、输气的管道上用的大口径闸阀因清扫阀门和管道的需要而采用单闸板结构。

如何区分单闸板和双闸板阀
阀门型号上能区分，如：Z41Y-16、DN150即为单闸板法兰闸阀，公称通径150，密封面材料为硬质合金。

而Z42-16、DN150则是双闸板阀，其它参数完全一样。

从外观上也能粗判一下，双闸板
阀门密封突起部分要大于单闸板。

如何区分单闸板和双闸板阀。

引言概述:阀门是工业中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流动和压力。

在前文中，我们介绍了六种常见的阀门类型，本文将继续介绍另外六种阀门类型。

通过深入了解每种阀门的结构、原理以及优缺点，我们可以更好地选择使用适合的阀门类型来满足工程项目的需求。

正文内容:1.高温高压阀门蝶阀：优点包括结构简单、体积小、重量轻；缺点是密封性相对较差，不适合高温高压环境。

旋塞阀：优点包括密封性好、适用于高温高压环境；缺点是启闭力矩大、体积较大。

密封阀门：常见的密封阀门包括活塞阀、截门阀等，具有良好的密封性能；缺点是较为复杂的结构，维护困难。

弹簧加载安全阀：用于气体或液体介质的泄压保护，具有快速启闭、可靠性高的优点。

2.调节阀门直通式调节阀：适用于介质流量调节；具有调节范围广、响应速度快等优点。

三通球阀：可调节介质的流向和流量；优点是密封性好、启闭力矩小。

调节闸阀：适用于介质流量小的场合；具有结构简单、启闭力矩小等优点。

调节蝶阀：通过调整蝶板角度来控制介质流量，具有启闭力矩小、体积轻等特点。

3.特殊介质阀门冷却水阀门：用于调节冷却水的流量，通常具有耐腐蚀性能。

蒸汽阀门：用于控制蒸汽介质的流量和压力，常见的有调节阀、减压阀等。

优点是耐高温、抗腐蚀性能好。

液氨阀门：主要用于液氨系统，具有耐腐蚀性能、密封性好等优点。

4.管道阀门旋塞阀：适用于管道系统的截断和调节介质流量，具有启闭力矩小、结构简单等特点。

超过流式阀门：用于管道中超过流介质的流量调节，具有启闭力矩小、启闭快等优点。

隔膜阀：适用于高腐蚀介质的控制，具有良好的密封性和耐腐蚀性能。

5.水力控制阀门液位控制阀门：用于控制液位的高低，具有灵敏度高、稳定性好等优点。

水力缸控制阀门：主要用于大口径的水流控制，具有快速启闭、密封性好等特点。

水力电磁阀：通过电磁控制来控制水流的启闭，具有控制精度高、体积小等优点。

总结:通过本文对12种不同类型的阀门进行了全面的介绍，我们了解到每种阀门都有其独特的结构和工作原理。

请阐述闸阀的分类闸阀是一种常见的阀门，广泛应用于工业、建筑、农业等领域。

根据不同的分类标准，闸阀可以分为以下几类。

1. 根据结构形式分类1.1 旋启式闸阀旋启式闸阀是通过旋转手轮或螺钉来推动阀芯上下移动的闸阀。

它的结构简单，操作方便，但密封性能较差。

1.2 推拉式闸阀推拉式闸阀是通过推拉阀杆来推动阀芯上下移动的闸阀。

它的密封性能较好，适用于高压、高温和腐蚀介质的工况。

2. 根据闸板形状分类2.1 平板闸阀平板闸阀的闸板是平面形状，适用于一般工况，流阻小，结构简单，但密封性能较差。

2.2 楔形闸阀楔形闸阀的闸板是楔形的，适用于高压工况，密封性能好，但流阻较大。

3. 根据使用场景分类3.1 自流式闸阀自流式闸阀适用于单向流动的场景，具有无需外力驱动即可关闭的特点，常用于给水、排水等系统。

3.2 双向闸阀双向闸阀适用于双向流动的场景，具有可在两个方向上关闭的特点，常用于输送介质的双向管道系统。

4. 根据驱动方式分类4.1 手动闸阀手动闸阀是通过人工旋转手轮或推拉阀杆来驱动的闸阀，适用于小口径和低压工况。

4.2 电动闸阀电动闸阀是通过电动机驱动闸板上下移动的闸阀，适用于大口径和高压工况，操作方便，但价格较高。

4.3 气动闸阀气动闸阀是通过气动装置驱动闸板上下移动的闸阀，适用于需要远程控制的场景，操作方便，但需要气源供应。

5. 根据压力等级分类5.1 低压闸阀低压闸阀适用于工作压力在1.6MPa以下的场景，常见于给水、排水系统。

5.2 中压闸阀中压闸阀适用于工作压力在1.6-6.4MPa的场景，常见于工业管道系统。

5.3 高压闸阀高压闸阀适用于工作压力在6.4MPa以上的场景，常见于石油、化工等行业。

闸阀的分类多种多样，每种分类都有其独特的特点和适用场景。

在选择闸阀时，应根据实际需求考虑各种因素，如介质特性、工作压力、温度要求等。

同时，还应注意闸阀的安装和维护，以确保其正常运行和延长使用寿命。

平板闸阀的常见结构平板闸阀是一种常见的阀门，广泛应用于石油、化工、天然气和水处理等行业中。

平板闸阀的结构多样化，根据不同的需要和使用环境，可以采用不同的结构。

本文将根据不同的结构类型，分别从结构形式、组成部分和使用场景等方面进行描述，以便读者更好地了解平板闸阀的常见结构。

第一类：普通型平板闸阀普通型平板闸阀是最基础的平板闸阀，它由阀体、阀座、阀板、螺栓等组成。

阀体的形状通常为矩形或圆形，内部装有阀座和阀板。

阀座是由软垫材料制成，可以缓解阀板和阀门之间的摩擦。

阀板通常是矩形或圆形的，通过阀杆、导轨和减速机构实现开合，同时也可以手动调整。

普通型平板闸阀的密封效果一般，适用于中小型管道常规管路的使用场景。

第二类：弹性座封式平板闸阀弹性座封式平板闸阀是一种具有弹性座封的阀门。

与普通型平板闸阀相比，弹性座封式平板闸阀具有更好的密封性能。

该阀门的组成部分包括阀体、阀板、阀座等。

阀座采用橡胶等材料，具有多种颜色和硬度。

当阀板关闭时，阀座密封圈和阀板产生弹性变形，形成可靠的流体密封。

该阀门适用于有腐蚀性介质的场合，如给水、污水处理厂。

但它需要注意阀座硬度和介质温度的选择。

第三类：铸钢平板闸阀铸钢平板闸阀主要由阀体、阀座、阀板、阀杆、手轮、螺栓等组成。

相较于其他材质的平板闸阀，铸钢平板闸阀具有密封性更好的优点。

铸钢平板闸阀适用于高温、高压、高强度的使用环境，如石油化工、火力发电、钢铁冶金等领域。

该阀门的密封性能好，在关闭和开启过程中，也具有很好的耐磨性和抗冲击性。

第四类：高压平板闸阀高压平板闸阀主要由阀体、阀板、阀座等组成。

由于其高压流体的特殊性质，它的阀门密封更加严格。

通常，高压平板闸阀采用堆焊优质钢板，焊接结构严谨，可以承受数百个巨大压力。

此外，它还可以应用于石油化工、气体输送、城市供水等场合。

在选购时，应关注其耐磨性、耐腐蚀性以及耐压能力等性能。

总之，平板闸阀作为一种常见的阀门类型，具有多种不同的结构和功能。

闸阀的结构形式
闸阀是一种常见的阀门类型，由于其简单、体积小、重量轻、密
封可靠等特点，在工业领域得到广泛应用。

根据结构形式的不同，闸
阀可以分为如下几种类型：
1. 平板闸阀：平板闸阀是最常见的一种闸阀形式，其闸板是一
块矩形或叶片状的平板，通过手动操作或电动机械装置的驱动来实现开、关阀门。

该类型的闸阀通常适用于低压、小口径的管道系统。

2. 简单截门闸阀：简单截门闸阀结构简单，仅由一个带有密封
削角的阀门构成，用手动杆或电动装置来控制开、关。

其最大特点是
流阻小，但密封性能相对较差，一般适用于低压、大口径的管道系统。

3. 弹性闸阀：弹性闸阀的特点是闸板与阀座之间采用弹性材料
的密封垫圈，可保证更好的密封性能和可靠性。

该类型的闸阀适用于
高压、中小口径的管道系统。

4. 不锈钢闸阀：不锈钢闸阀主要由不锈钢材料制成，具有良好
的防腐蚀性能和耐高温性能。

它广泛应用于化工、石油、制药等工业
领域，用于控制介质的流量和流向。

总的来说，闸阀的结构形式有多种多样，不同类型的闸阀适用于
不同的工作条件和介质要求。

选择合适的闸阀结构形式对于保证管道
系统的正常运行和设备的安全性非常重要。

阀门价格目录蝶阀球阀闸阀止回阀截止阀气动阀调节阀平衡阀控制阀稳压阀安全阀排污阀减压阀疏水阀防火阀排气阀伸缩器补偿器电磁阀过滤阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

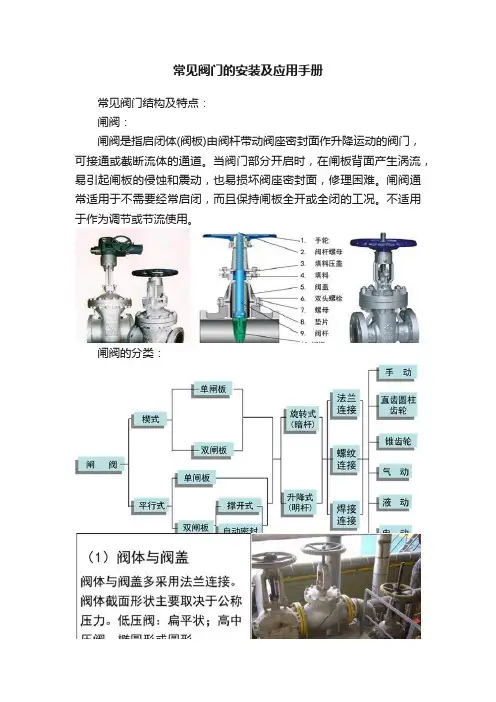

闸阀基本结构闸阀，又称为闸板阀，是一种用于截断管路中介质流动的阀门。

其基本结构主要包括以下零部件：闸板（Gate）：闸阀的关键部件，是阀门启闭的关键组成部分。

它是一个圆盘状的零件，沿着阀杆的升降方向进行运动。

根据结构形式，闸板可以分为平行式和楔式两种。

平行式闸板：两个工作面相互平行，适用于平行式单闸板和平行式双闸板。

密封面与阀体通道中心线垂直。

楔式闸板：两个工作面呈一定的倾斜角度，密封面与垂直中心线成一角度。

楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。

闸座（Seat）：与闸板配合，通常镶嵌有耐磨耐蚀的金属材料，确保密封性能。

阀杆（Stem）：阀杆是连接手动操作装置或自动传动装置的组件，通过阀杆的升降运动来实现闸板的启闭。

阀体（Body）：闸阀的主体，用于安装阀盖或支架、固定阀座、连接管道。

阀体内的通道形状根据不同压力和流量要求而设计，可为圆形、椭圆形或带缩口的形式。

阀盖或支架（Bonnet）：与阀体形成耐压空腔，上部有填料函，支承阀杆与传动装置等零部件。

填料函（Stuffing Box）：容纳填料，并通过填料压盖将填料压紧，起到密封作用。

填料压盖（Gland）：通过螺栓和螺母将填料紧密压紧，确保填料在高压条件下的密封性能。

手轮或传动装置（Handwheel or Actuator）：用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。

以上是闸阀的基本结构组成，其种类和结构形式可以根据实际使用要求进行选择。

闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等，但同时也存在着启闭时间长、结构复杂等特点。

根据不同的工况和需求，选择合适的闸阀结构类型具有重要意义。

各种阀门的优缺点，分别适用于哪些场合选择阀门主要依据是阀门的流量特性曲线,和阀权值等参数.球阀属于快开阀,一般用于有快开快关的场合,管径也比较小.闸阀阻力小,关闭后密闭性好,内漏少,常用于干管的关断;截止阀阻力大,阀权值高,所以用来调节末端的流量比较合适;碟阀体积小,可以调节阀瓣的形状来设计成不同流量特性的阀门,有关断,调节,管径也能做得很大,选择时有样本参照最好!阀门的选择的主要依据是管路系统的要求要与阀门的流量特性曲线相适应，一般来讲截止阀主要用于流量的调节，但其自身的阻力较大，且盘根容易漏水；闸阀的阻力较小且关断性较好，但不利于流量的调节；球阀适用于快速关断系统，一般管径较小；蝶阀的体积小，结合截止阀、球阀的优点，既可调节，又有比较好的关断性，管径也比较大，适用范围比较广，分热水、冷水两种。

按按用途和作用分类〈〉截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一）按压力分类〈〉真空阀工作压力低于标准大气压的阀门。

〈〉低压阀公称压力PN 小于1.6MPa的阀门。

〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。

〈〉高压阀公称压力PN10.0~80.0MPa的阀门。

〈〉超高压阀公称压力PN大于100MPa的阀门。

（二）按介质温度分类〈〉高温阀t 大于450C的阀门。

〈〉中温阀120 C小于t 小于450 C的阀门。

〈〉常温阀-40 C小于t 小于120 C的阀门。

〈〉低温阀-100 C小于t 小于-40 C的阀门。

〈〉超低温阀t 小于-100 C的阀门。

（三）按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
