钢结构焊缝着色渗透探伤实施细则
- 格式:docx
- 大小:19.65 KB
- 文档页数:9

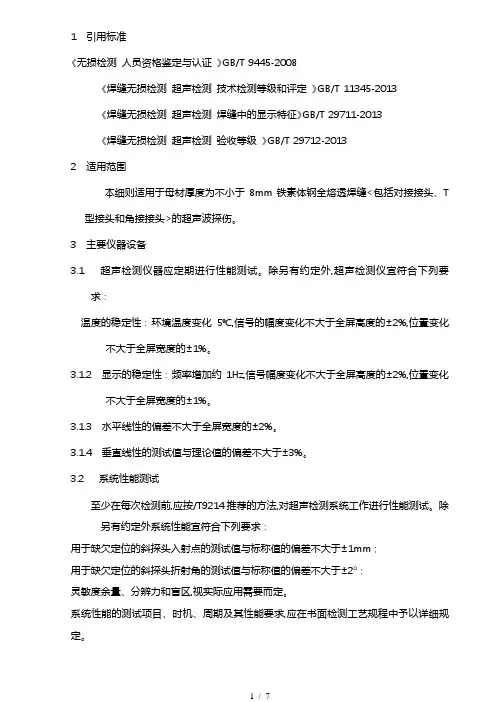

1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-20132 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝<包括对接接头、T 型接头和角接接头>的超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外,超声检测仪宜符合下列要求:温度的稳定性:环境温度变化5℃,信号的幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性:频率增加约1Hz,信号幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前,应按/T9214推荐的方法,对超声检测系统工作进行性能测试。
除另有约定外系统性能宜符合下列要求:用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm;用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o;灵敏度余量、分辨力和盲区,视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求,应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1检测频率应在2MHz~5MHz范围内,同时应遵照验收等级要求选择合适的频率。
当被检对象的衰减系数高于该类材料的平均衰减系数时,可选择1MHz左右的检查频率。
3.3.2当检测采用横波且所用技术需要超声从底面反射时,应注意保证声束与底面反射面法线的夹角在35°至70°之间。
当使用多个斜探头进行检测时,其中一个探头应符合上述要求,且保证一个探头的声束尽可能与焊缝熔合面垂直,且多个探头间的折射角度应不小于10°。
***公司钢构作业指导书钢结构焊缝射线照相检验文件编号:版本号:编制:批准:生效日期:主题钢结构焊缝射线照相检验实施细则生效日期钢结构焊缝射线照相检验实施细则1. 检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 GB/T3323-2005金属熔化焊焊接接头射线照相2. 适用范围:适用于2~50厚材厚度的碳钢,低合金钢、不锈钢、铝及铝合金、钛及钛合金材料对接焊接、钢管对接、焊缝的X射线探伤。
3.设备仪器X射线机(型号)具备有足够的穿透力4. 检测技术要求4.1按照GB50205-2001规范中第5.2.4条的规定,当超声波探伤不能对缺陷作出判断时,应采射线探伤,其检验等级及缺陷分级按表1执行。
表14.2按照TB10212-2009规范中第4.9.14条的规定,对于母材厚度小于或等于30mm(不等厚对接时,按薄板计)的主要杆件受拉的横向、纵向对接缝除按表2的规定进行超声探伤外,还应按接头数量的10%(不少于一个焊接接头)射线照相检验。
探伤范围为焊缝两端各250~300mm,焊缝长度大于1200mm,中部加探250~300mm。
对表面余高不需磨平的十字交叉(包括T字交叉)对接焊缝应在十字交叉中心的120~150mm范围内进行100%射线照相检验。
射线透照技术等级采用B级(优化级),焊缝内部质量达应到II级。
4.3按照JTG/T F50-2011规范中第19.6条的规定,射线探伤的质量分级、检验方法、检验部位和等级应符合表2的规定表25.检测前的准备5.1 仪器准备: X射线机按操作规程训机5.2 材料准备:适用合格中胶片、增感屏、暗袋、像质计,配制相应要求的显、定影液、准备好各类铅字、箭头、中心标记,搭接标记、贴片框及防散射的铅垫板。
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。
与焊缝的磁粉探伤相比,它具有不局限于铁磁性材料的优点,其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。
着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上,利用液体的毛细管作用,使其渗入到开口的表面缺陷中。
然后清除残留在表面的渗透液,等干燥后施加显像剂,将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤的缺点是只能检测开口坡的表面缺陷,而无法检测表层的埋藏缺陷。
1.着色渗透探伤方法的特点及应用范围
湿式显像剂是显像粉末的水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂,分散剂及防腐剂。
快干式显像剂是显像粉末溶解于挥发性有机溶液中,并加适量限制剂和稀释剂等。
3.焊缝的着色渗透探伤的检验程序及操作要点
焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。
各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。
焊缝着色渗透探伤中各种常见的焊接缺陷痕迹特征综列于下表。
缺陷痕迹的评定,可参照
JB/T6062-1992《焊缝渗透检验方法和缺陷痕迹分级》标准的规定执行,该标准将缺陷痕迹分成4个质量等级,I级要求最高,IV级要求最低。
详见下表。
钢结构及焊缝无损检测(渗透检测)作业指导书钢结构及焊缝无损检测(渗透检测)1适用范围本作业指导书适用于钢结构焊缝表面开口性缺陷的检测。
钢结构原材料表面开口性缺陷的检测可按本作业指导书的规定进行。
2 执行标准《钢结构工程施工质量验收规范》(GB50205-2001);《钢结构现场检测技术标准》(GB/T 50621-2010);《焊缝无损检测焊缝渗透检测验收等级》(GBT 26953-2011)3检测目的检测钢结构焊缝是否满足GBT 26953-2011《焊缝无损检测焊缝渗透检测验收等级》规范要求。
4仪器设备(1)渗透检测剂:渗透检测剂由清洗剂、渗透剂、显像剂组成。
但对同一工件检测时,不同类型的渗透探伤剂不得混用。
储存时间超过一年的渗透剂,使用前应用灵敏度试块进行对比试验,以确定渗透、显像时间。
清洗剂:HD-EX(可变)渗透剂:HD-RS(可变)显像剂:HD-EV(可变)。
(2)灵敏度试块:镀铬试块、铝合金对比试块。
试块用后应清洗干净,储存在丙酮溶液中。
其中铝合金对比块(A型对比试块)用于渗透剂性能对比试验;镀铬试块(B型试块)用于检验渗透剂系统灵敏度及操作工艺正确性。
5资料收集在检测前,应该收集以下资料:1工程名称、相关设计文件、检测所依据的标准;2建设、设计、施工及监理单位名称;3特别说明资料和其他必要资料。
6试验检测过程6.1 检测方法6.1.1检测原理渗透法的原理是先对被检验的表面施加液体渗透剂,并让它渗入缺陷中,然后除去所有多余的渗透剂,干燥零件,再施加一种显像剂。
显像剂的作用有两个:一是作为一种吸收剂,将已经渗入缺陷中的渗透剂吸出来;二是作为一种本底的衬托,以加强渗透剂迹像的能见度。
6.1.2检测技术要求下列情况之一应进行表面检测:1、外观检查发现裂纹时,应对该批中同类焊缝进行100%的表面检测;2、外观检查怀疑有裂纹时,应对怀疑的部位进行表面探伤;3、设计图纸规定进行表面探伤时;4、检查员认为有必要时。
着色渗透探伤安全操作规程
1 着色渗透探伤剂易燃、有毒,因此操作中必须注意安全。
配备必要的劳动防护用品,探伤现场必须有良好的通风条件,并且远离火源。
操作人员应站在上风处,并不是边操作边饮食。
2 实施探伤前、必须用镀铬试块检验探伤剂的灵敏度,检验探伤剂是否失效。
3 探伤面积及其25mm范围内邻近区域上的氧化皮、油污等影响渗透剂渗入的物质,应彻底清除干净。
4 清洗后,检测面上遗留的溶剂、水分必须充分干燥后,方可施加渗透剂。
5 渗透剂应均匀的喷洒于探测面,探测面的温度在10℃~50℃时,渗透时间至少为10min。
6 清除多余的渗透剂时,应防止过清洗或清洗不足。
7 显像剂施加应薄而均匀,使用前应充分摇晃,喷洒距离一般为300~400mm,喷洒角度为30deg;~40deg;。
显像时间不应小于7min。
8 观察显示应在显像剂施加后7~60min内进行,缺陷显示的评定应在白光下进行,通常工件被检面处白光照度应大于
1000Lx。
9 试块使用后要用丙酮进行彻底清洗,清洗后再将试块放入装有丙酮和污水酒精混合液体的密封容器中保存。
着色渗透探伤工作标准一、适用范围本标准适用于检查致密性金属材料(包括焊缝)、非金属材料(如玻璃、陶瓷、氟塑料)及其制品表面开口性的缺陷,如暴露于表面的裂纹、气孔、疏松、分层、未焊透及未熔合等缺陷。
着色渗透探伤工作标准二、原理利用液体的渗透现象、毛细作用和吸附原理来检查材料、制品表面的开口缺陷。
探伤时,将红色渗透剂施加在被检表面,如果被检表面存在缺陷,渗透剂便渗入缺陷内,当把表面多余渗透剂去除后,再施加白色显象剂,缺陷内的渗透剂便被吸出,从而在白色背景上呈现出红色缺陷迹痕。
三、对工件被检表面的要求1、被检表面及其周围25mm区域内应无油污、锈蚀、切屑、漆层及其它污物。
2、检查焊缝时,在焊缝表面及距焊缝边缘30mm内不应有氧化皮、焊渣、飞溅等污物。
3、机加工件表面的粗糙度应不大于 6.3√(光洁度∨5)。
渗透剂、清洗剂、四、渗透剂、清洗剂、显象剂的选择原则1、渗透剂应有良好的渗透性能、颜色鲜艳、对被检表面无腐蚀、对人体毒性小、剌激性小、挥发性小、易于清洗、并与被检容器内所使用的介质相容。
2、清洗剂应能去除被检表面的多余渗透剂又不会过洗。
对被检表面无腐蚀、对人体毒性小和剌激性小。
3、显象剂应能在被检表面上形成均匀的白色背景,对渗透剂有强的吸附性能,显示缺陷迹痕对比度好。
4、推荐几种着色探伤剂,见附录A。
5、用于检验和选用渗透探伤剂的对比试块见附录B。
五、操作程序(一)预清理在被检表面施加渗透剂前,应按 3.1和 3.2条要求,采用溶剂清洗、蒸气清洗、碱洗或机械方法进行处理。
然后,被检表面要进行充分干燥。
(二)渗透1、渗透方法的选用:(1)对焊缝和大部件作局部探伤时,宜采用刷涂或喷涂法,应注意被检表面在渗透时间内保持润湿状态;(2)对数量多、尺寸小的零件作探伤时,宜采用浸渍法。
2、渗透时间取决于渗透剂种类、被检工件的材质、预测缺陷的种类、大小以及被检表面状态和探伤时的环境温度。
当环境温度为5--50℃时,渗透时间通常在10--15min之间或按探伤剂说明书执行。
钢焊缝渗透探伤实施细则一、编制依据(1)《钢结构工程质量施工验收规范》GB 50205(2)《铸钢件渗透探伤及缺陷显示痕迹的评级方法》GB/T 9443(3)《承压设备无损检测》JB/T 4730(4)《黑光源的间接评定方法》GB 5097(5)《控制渗透探伤质量的方法》ZB J04003二、编制目的为正确使用DPT-5型渗透检测剂检测钢结构焊缝的表面开口缺陷,保证检测精度,制定本细则。
三、适用范围本细则适用于钢构件和焊缝表面开口缺陷的渗透探伤。
用DPT-5型渗透检测剂检测钢结构焊缝表面缺陷时,除应遵守本细则外,尚应符合国家现行有关标准的规定。
四、操作人员凡使用渗透检测剂进行检测的人员,均应经专门培训方可进行测试。
五、渗透检测剂及试块1、渗透检测剂1.1 渗透检测剂一般包括渗透剂、乳化剂、清洗剂和显像剂。
1.2渗透剂的质量控制应满足下列要求:①在每一批新的渗透剂中应取出500ml,贮藏在玻璃容器中作为样品保存起来,作为参照基准。
贮存温度为15~50℃,并应避免阳光照射。
②渗透剂应装在密封容器中,放在室温暗处保存。
各种渗透剂的相对密度应根据制造厂说明书的规定采用相对密度计进行校验,应保持相对密度不变。
③渗透剂的浓度应根据制造厂说明书规定进行校验。
校验方法是将10ml 待校验的渗透剂和基准渗透剂分别注入到盛有90ml无色煤油或其它惰性溶剂的量筒中,搅拌均匀。
然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较。
被校验的渗透剂与基问候语渗透剂的颜色浓度差超过2.0%,应应作为不合格。
④对正在使用的渗透剂做外观检验,如发现有明显的混浊或沉淀物,变色或难以清洗,则应予报废。
⑤各种渗透剂用对比试块与基准渗透剂进行恨不能对比试验,当被检渗透剂显示缺陷的能力低于基准渗透剂时,应予报废。
⑥荧光渗透剂的荧光效率不得低于75%。
试验方法按GB 5097标准附录A中的有关规定执行。
1.3显像剂的质量控制应满足下列要求:①对干式显像剂应经常进行检查,如发现粒子凝聚、有显著的残留荧光或性能低下者要废弃。
1总则1.1适用范围本实施细则依据GB/T11345一89“钢焊缝手工超声波探伤方法和探伤结果的分级”编制,适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
不适用于铸钢、奥氏体不锈钢焊缝,外径小于159mm的钢管对接焊缝,内径小于等于200mm的管座角焊缝及外径小于250mm和内外径比小于80%的纵向焊缝。
1.2检测人员1.2.1从事焊缝探伤的检验人员必须掌握超声波的基础技术,具有足够的焊缝超声波探伤经验,并掌握一定的材料、焊接基础知识。
1.2.2焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核,并持有相应项目的上岗证,从事相对应考核项目的检验工作。
1.3本实施细则不涉及抽样方法及验收标准,需要时应根据设计图纸或相应的验收规范等技术文件制定专用的工艺,明确具体的抽样方法及验收标准。
1.4必要时应根据具体的检测对象,针对具体的接头型式、板厚等编制工艺卡。
2 探伤仪、探头及系统性能要求2.1探伤仪:使用A型显示脉冲反射式探伤仪,其工作频率范围应为1~5MHz,探伤仪应配备衰减器或增益控制器,其精度为任意相邻12dB误差在±1dB内,步进级每档不大于2dB,总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%。
2.2探头2.2.1探头应有晶片尺寸、K值或折射角度、入射点刻度、型号、厂家等标志。
2.2.2晶片的有效面积不应超过500mm2,且任一边长不大于25mm。
2.2.3声束轴线水平偏离角应不大于2°2.2.4探头主声束垂直方向的偏离,不应有明显的双峰。
2.2.5斜探头的公称折射角β为 45°、60°、70°或K值为 1. 0、1.5、2. 0、2. 5,折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过±0.1)。
如受工件几何形状或探伤面曲率等限制也可选用其它公称角度/K值的探头。
*公司钢构作业指导书建筑钢结构焊缝超声波探伤文件编号:版本号:编制:批准:生效日期:建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循,并使其操作合乎规范。
2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头;适用于母材壁厚不小于3.5mm,管径不于小48mm的螺栓球节点杆件与锥头或封板对接;适用于母材壁度不小于4mm,球径不小于120mm,管径不小于60 mm的焊接空心球及球管焊缝;适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。
3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4.检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波,通过良好的耦合方式使超声波入射至被检工件内,超声波在工件内传播遇到异质界面产生反射,反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置,调整检测灵敏度以确定缺陷的当量大小。
5.人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次,校正视力不得低于1.0。
6.检测器材6.1超声波探伤仪:采用数字A型脉冲反射式超声波探伤仪,频率范围为0.5-10MHz,且实时采样频率不应小于40MHz;衰减器精度为任意相邻12dB的误差在±1dB以内,最大累计误差不超过1dB;水平线性偏差不大于±2%,垂直线性偏差不大于±3%。
1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。
如母材厚度小于8mm且不小于4mm,则按照标准JG/T 203-2007进行超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外,超声检测仪宜符合下列要求:3.1.1 温度的稳定性:环境温度变化5℃,信号的幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性:频率增加约1Hz,信号幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前,应按JB/T9214推荐的方法,对超声检测系统工作进行性能试。
除另有约定外系统性能宜符合下列要求:3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm;3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o;3.2.3 灵敏度余量、分辨力和盲区,视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求,应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz~5MHz范围内,同时应遵照验收等级要求选择合适的频率。

引言概述:
焊缝着色渗透探伤实验是一种常用的无损检测方法,用于检测焊缝中是否存在裂纹、表面缺陷等问题。
本文将详细介绍焊缝着色渗透探伤实验的原理、操作步骤、注意事项以及实验结果的判断方法,旨在帮助读者深入了解焊缝着色渗透探伤的应用。
正文内容:
1.焊缝着色渗透探伤的原理
1.1渗透探伤原理
1.2焊缝着色渗透探伤原理
2.焊缝着色渗透探伤实验的操作步骤
2.1表面清洁处理
2.2涂布着色剂
2.3涂布渗透剂
2.4渗透时间
2.5清洗和干燥
3.焊缝着色渗透探伤实验的注意事项
3.1实验器材和试剂的选择
3.2操作环境的要求
3.3操作人员的要求
3.4实验过程中的安全措施
3.5实验结果的不确定度及解释
4.焊缝着色渗透探伤实验结果的判断方法
4.1着色剂的表现
4.2渗透剂的表现
4.3观察光源的选择
4.4实验结果的判定标准
4.5实验结果的记录和报告
5.焊缝着色渗透探伤实验的应用领域
5.1压力容器领域
5.2建筑工程领域
5.3车辆制造领域
5.4航空航天领域
5.5核工业领域
总结:
焊缝着色渗透探伤实验是一种有效的无损检测方法,其原理简单、操作便捷、结果可靠。
在实验过程中,需注意选择适合的试剂和仪器设备,操作人员需具备一定的专业知识和实操经验,同时要严格遵守安全操作规程。
通过对焊缝着色渗透探伤实验结果的判
断,可以及时发现焊缝中的缺陷,避免潜在的安全隐患。
焊缝着色渗透探伤实验在压力容器、建筑工程、车辆制造、航空航天和核工业等领域广泛应用,为相关行业的安全生产和质量管理提供了重要的支持。
钢焊缝X射线探伤实施细则一、编制依据(1)《钢结构设计规范》GB 50017(2)《钢结构工程质量施工验收规范》GB 50205(3)《钢熔化焊对接接头射线照相和质量分级》GB 3323(4)《承压设备无损检测》JB 4730(5)《线型像质计》GB/T 5618二、编制目的为正确使用X射线探伤机检测钢结构焊缝的内部缺陷,保证检测精度,制定本细则。
三、适用范围本细则适用于2~200mm母材厚钢构件对接焊缝的内部缺陷检验。
用X射线探伤机检测钢结构焊缝内部缺陷时,除应遵守本细则外,尚应符合国家现行有关标准的规定。
四、操作人员凡使用X射线探伤机进行检测的人员,均应经专门培训方可进行测试。
X射线对人体有不良影响,应尽量避免射线的直接照射和散射线的影响。
从事射线检测的人员应备有剂量仪或其它剂量测试设备,以测定工作环境的射线照射量和个人受到的累计剂量。
在现场进行射线检测时应设置安全线。
安全线上应有明显警告标志、夜间应设红灯。
检测人员每年允许接受的最大射线照射剂量为5×10-2Sv。
非检测人员每年允许接受的最大剂为5×10-3Sv。
五、X射线探伤机1、X射线探伤机技术性能指标应符合以下要求:(1)电压调节范围:150-250kV;(2)最大管电流:5mA;(3)辐射角:40°;(4)最大穿透厚度:38mm(钢);2、X射线探伤机应按照说明书要求定期进行训机。
六、检测技术1、必备资料和抽样方式1.1检测前宜具有下列资料:(1)工程名称及建设单位、设计单位、施工单位和工程监理单位名称;(2)待检焊缝的部件名称、规范、材质、焊接工艺、坡口型式等;(3)必要的设计图纸和施工记录;(4)检测原因或结构或构件存在的质量问题。
1.2 抽样方式一、二级焊缝按焊缝处随机抽检3%,且不少于3处。
2、透照方式按射线源、工件和胶片三者间的相互位置关系,透照方式分为纵缝透照法、环缝外透法、环缝内透法、双壁单影法和双壁双影法五种。
钢构作业指导书建筑钢结构焊缝超声波探伤文件编号:版本号:编制:批准:生效日期:建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循,并使其操作合乎规范。
2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头;适用于母材壁厚不小于3.5mm,管径不于小48mm的螺栓球节点杆件与锥头或封板对接;适用于母材壁度不小于4mm,球径不小于120mm,管径不小于60 mm的焊接空心球及球管焊缝;适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。
3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4.检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波,通过良好的耦合方式使超声波入射至被检工件内,超声波在工件内传播遇到异质界面产生反射,反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置,调整检测灵敏度以确定缺陷的当量大小。
5.人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次,校正视力不得低于1.0。
6.检测器材6.1超声波探伤仪:采用数字A型脉冲反射式超声波探伤仪,频率范围为0.5-10MHz,且实时采样频率不应小于40MHz;衰减器精度为任意相邻12dB的误差在±1dB以内,最大累计误差不超过1dB;水平线性偏差不大于±2%,垂直线性偏差不大于±3%。
(新标准修改版)钢结构焊缝超声波检测实施细则1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-20132 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T 型接头和角接接头)的超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外,超声检测仪宜符合下列要求:3.1.1 温度的稳定性:环境温度变化5℃,信号的幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性:频率增加约1Hz,信号幅度变化不大于全屏高度的±2%,位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前,应按JB/T9214推荐的方法,对超声检测系统工作进行性能测试。
除另有约定外系统性能宜符合下列要求:3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm;3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o;3.2.3 灵敏度余量、分辨力和盲区,视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求,应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz~5MHz范围内,同时应遵照验收等级要求选择合适的频率。
当被检对象的衰减系数高于该类材料的平均衰减系数时,可选择1MHz左右的检查频率。
3.3.2 当检测采用横波且所用技术需要超声从底面反射时,应注意保证声束与底面反射面法线的夹角在35°至70°之间。
钢结构焊缝检测实施细则1. 引言钢结构焊缝检测是确保建筑物和桥梁安全稳定运行的重要环节。
通过对焊缝进行检测和评估,可以及时发现焊接缺陷和质量问题,并采取相应的修复措施,确保钢结构的持久性和可靠性。
本文将详细介绍钢结构焊缝检测的实施细则,包括检测方法、设备要求和监督管理等方面的内容。
2. 检测方法2.1 目视检测目视检测是最常用和基本的检测方法。
检测人员应熟悉焊接工艺和要求,仔细观察焊缝外观,判断是否存在缺陷,如裂纹、气孔和夹渣等。
同时,对焊接缺陷进行分类和记录,以便后续的处理和评估。
2.2 放射性检测放射性检测常用于对厚度较大的钢板焊缝的检测。
通过利用射线或伽马射线穿透钢板,检测出焊缝中的缺陷和不均匀性。
这种方法具有高灵敏度和广泛适用性,可以有效地发现细小的焊接缺陷。
2.3 超声波检测超声波检测是一种非破坏性检测方法,通过利用超声波在材料中传播的原理,检测出焊缝中的缺陷。
该方法操作简便、灵敏度高,并且可以对焊缝进行立体扫描,提供详细的缺陷信息。
2.4 磁粉检测磁粉检测是一种常用于检测表面裂纹的方法。
检测时通过施加磁场和涂抹磁粉,在焊缝表面形成磁通线,当存在缺陷时,磁粉会在缺陷处产生聚集,形成可见的颜色变化。
这种方法适用于对表面不平整的焊缝进行检测。
3. 设备要求进行钢结构焊缝检测时,需要配备一系列专业设备,以确保检测的准确性和可靠性。
3.1 检测仪器根据不同的检测方法,应配备适当的检测仪器。
例如,目视检测需要有足够的光源和放大镜,超声波检测需要超声波探头和仪器,放射性检测需要射线发生器和传感器,磁粉检测需要磁场发生器和磁粉仪器等。
3.2 保护设备钢结构焊缝检测过程中可能会产生辐射、噪音和有害气体等危害因素。
因此,应配备个人防护设备,包括防护服、防护眼镜、口罩和手套等,以确保检测人员的安全。
3.3 数据记录设备检测结果的准确记录和保存是非常重要的。
应配备相应的数据记录设备,如笔记本电脑、记录本和摄像设备等,以便后续的评估和分析。
着色渗透探伤作业指导书一、着色探伤原理介绍着色探伤是无损检测的一种方法,它是一种表面检测方法,主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤,如检测不锈钢材料近表面缺陷(裂纹)、气孔、疏松、分层、未焊透及未熔合等缺陷(也称为PT检测)。
适用于检查致密性金属材料(焊缝)、非金属材料(玻璃、陶瓷、氟塑料)及制品表面开口性的缺陷(裂纹、气孔等)。
着色探伤的基本原理:用着色剂涂在材料的表面,着色剂渗入受损部位。
放置一段时间后将表面的着色剂冲洗掉。
在已经清洗干净的表面涂上显影剂,损伤部位由于着色剂渗入其中从而看得一清二楚。
主要利用毛细现象使渗透液渗入缺陷,经清洗剂清洗使表面渗透液清除,而缺陷中的渗透液残留,再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。
二、着色探伤的工作标准(一)工件表面预清理在被检表面施加渗透剂前,应使用清洗剂将工件表面清洗干净,使得被检表面无油污、锈蚀、切屑、漆层及其他污物(如检验焊缝时,在焊缝表面及焊缝边缘不应有氧化皮、焊渣、飞溅等污物),然后,使得被检工件表面要充分干燥。
(二)着色渗透用渗透剂对已处理干净的工件表面均匀喷涂后,渗透5-15分钟。
(三)清洗、干燥在渗透5-15分钟之后,施加显象剂之前:(1)要使用清洗剂将喷在工件表面的渗透剂清洗干净,使得被检表面要清洁(2)用干净的纱布擦干或在室温下自然干燥注:清除多余的渗透剂时,应防止过清洗或清洗不足(保证工件表面没有渗透剂即可)(四)显像将显像剂充分摇匀后,对被检工件表面(已经清洗干净、干燥后的工件)保持距离150mm-300mm均匀喷涂,喷洒角度为30°- 40°,显像时间不小于7分钟。
(五)观察1、观察显示迹痕,应从施加显像剂后开始,直至迹痕的大小不发生变化为止,约7-15分钟,观察显像应在显像剂施加后7~60分钟内进行。
2、观察显示迹痕,必须在充足的自然光或白光下进行。
3、观察显示迹痕,可用肉眼或5--10倍放大镜。
******公司钢构作业指导书钢结构焊缝着色渗透探伤文件编号:版本号:编制:批准:生效日期:钢结构焊缝着色渗透探伤实施细则1.目的为使测试人员在做渗透探伤时有章可循,并使其操作合乎规范。
2.适用范围溶剂去除型着色渗透探伤方法是一种用于探测非多孔性的金属或其它材料的表面开口缺陷的有效方法,可以用这种方法探测的典型缺陷有:裂缝、裂纹、折迭、冷隔、分层及气孔。
3.检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 JB/T6062-2007无损检测焊缝渗透检测4.检验方法概述渗透法的原理是先对被检验的表面施加液体渗透剂,并让它渗入缺陷中,然后除去所有多余的渗透剂,干燥零件,再施加一种显像剂。
显像剂的作用有两个:一是作为一种吸收剂,将已经渗入缺陷中的渗透剂吸出来;二是作为一种本底的衬托,以加强渗透剂迹像的能见度。
5. 检测技术要求按照JGJ81-2002规程中第7.3.10条的规定,有下列情况之一应进行表面检测,若工件为非铁磁性材料应采用渗透探伤。
a,外观检查发现裂纹时,应对该批中同类焊缝进行100%的表面检测;b,外观检查怀疑有裂纹时,应对怀疑的部位进行表面探伤;c,设计图纸规定进行表面探伤时;d,检查员认为有必要时。
6.人员要求所有从事渗透探伤的检验员应通过有关部门组织的渗透探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制渗透探伤工艺规程和工艺卡以及签发审核检验报告。
渗透探伤人员的未经矫正或经矫正的近(距)视力和远(距)视力应不低于5.0(小数记录值为1.0),测试方法应符合GB 11533的规定。
并每年检查1次,不得有色盲。
7.检测器材7.1液体渗透检验材料应按表-1进行:渗透剂应按照标准相关规定进行保存和做相对密度校验,对于散装渗透剂应提取基准渗透剂,并做浓度校验和性能对比试验,正在使用中的渗透剂应进行外观检查。
钢构作业指导书钢结构焊缝着色渗透探伤文件编号:版本号:编制:批准:生效日期:钢结构焊缝着色渗透探伤实施细则1.目的为使测试人员在做渗透探伤时有章可循,并使其操作合乎规范。
2.适用范围溶剂去除型着色渗透探伤方法是一种用于探测非多孔性的金属或其它材料的表面开口缺陷的有效方法,可以用这种方法探测的典型缺陷有:裂缝、裂纹、折迭、冷隔、分层及气孔。
3.检测依据1.1 GB50205-2001 钢结构工程施工质量验收规范1.2 JGJ81-2002 建筑钢结构焊接技术规程1.3 TB10212-2009 铁路钢桥制造规范1.4 JTG/T F50-2011 公路桥涵施工技术规范1.5 JB/T6062-2007 无损检测焊缝渗透检测4.检验方法概述渗透法的原理是先对被检验的表面施加液体渗透剂,并让它渗入缺陷中,然后除去所有多余的渗透剂,干燥零件,再施加一种显像剂。
显像剂的作用有两个:一是作为一种吸收剂,将已经渗入缺陷中的渗透剂吸出来;二是作为一种本底的衬托,以加强渗透剂迹像的能见度。
5. 检测技术要求按照JGJ81-2002 规程中第7.3.10 条的规定,有下列情况之一应进行表面检测,若工件为非铁磁性材料应采用渗透探伤。
a,外观检查发现裂纹时,应对该批中同类焊缝进行100% 的表面检测;b ,外观检查怀疑有裂纹时,应对怀疑的部位进行表面探伤;c,设计图纸规定进行表面探伤时;d ,检查员认为有必要时。
6.人员要求所有从事渗透探伤的检验员应通过有关部门组织的渗透探伤培训、考试并取得相应的执业资格证书,Ⅰ级检验员具有现场操作资格,但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行,Ⅱ级或Ⅲ级人员可以编制渗透探伤工艺规程和工艺卡以及签发审核检验报告。
渗透探伤人员的未经矫正或经矫正的近(距)视力和远(距)视力应不低于 5.0(小数记录值为1.0),测试方法应符合GB 11533 的规定。
并每年检查1 次,不得有色盲。
7.检测器材7.1 液体渗透检验材料应按表-1 进行:表7.2 溶剂去除型渗透剂渗透剂应按照标准相关规定进行保存和做相对密度校验,对于散装渗透剂应提取基准渗透剂,并做浓度校验和性能对比试验,正在使用中的渗透剂应进行外观检查。
对用于镍基合金、奥氏体不锈钢及钛材的所有渗透剂,应对渗透剂中硫、氯、氟元素含量按照标准进行测定和控制7.3 显像剂显像剂应经常进行外观检查和做比重校验,对不合格的显像剂予以报废7.4 检验过程中必须用同种类型的渗透剂(包括所有渗透剂、溶剂或清洗剂、显像剂等)。
来自不同组合或不同制造厂的渗透材料的相互混合是不允许的。
7.5 试块7.5.1 铝合金度块(A 型对比试块)用于渗透剂性能对比试验。
7.5.2 镀铬试块(B 型试块)用于检验渗透剂系统灵敏度及操作工艺正确性。
7.5.3 试块使用后应按标准进行清洗并保存。
8.工作程序8.1 检测准备8.1.1 测试前可由项目负责人或有关人员前往现场踏勘,了解现场基本情况以及检测数量等。
8.1.2 标识:用与受检面有较大反差的油漆标明工件号、焊缝号、焊工号、部位等标识。
8.1.3 表面制备一般来说,保持零件的焊接、滚轧、铸造或锻造后的状态,就可得到满意的结果。
如果表面的高低不平有可能遮蔽某些不能允许的不连续,则可以要求打磨、切削加工或其它方法制备表面。
每次作液体渗透检验之前,需要检验的表面以及相邻的至少为30mm 。
的区域内应当是干燥的,而且不应有任何可能堵塞表面开口或干扰检验进行的污垢、油脂、纤维屑、焊剂、焊接飞溅、涂层、油及其它外来物质。
8.1.4 灵敏度检验:每次探伤前,用人工缺陷试块(铝合金试块,镀铬试块)来鉴别渗透探伤灵敏度,检查探伤使用剂、探伤用具是否处于正常使用状态,确定正常后才能进行探伤。
8.2 现场检测8.2.1 预清洗:可以采用的典型清洗剂,有去污剂、有机溶剂、除锈溶剂以及除漆剂等,也可以采用除油处理和超声波清洗方法8.2.2 干燥:清洗后让零件被检验区域充分干燥是很重要的,因为任何液体残留物,都会妨碍渗透剂的渗入。
干燥时,可将零件放在干燥箱中加温,采用红外线灯泡、强制热风,或放在环境温度下自然干燥。
零件温度不应超过50 ℃。
干燥的最小时间间隔,应能保证在施加渗透剂之前使清洗剂全部蒸发掉。
8.2.3 渗透:用喷涂方法将渗透剂施加于受检表面,使整个零件或其被检验部位均为渗透剂所覆盖,在10 ℃-52 ℃的温度范围内,渗透时间一般不少于10min 。
8.2.4 清洗:在施加的渗透剂达到规定的渗透时间后,应先用不起毛的布或吸湿纸擦去多余的溶剂清洗型渗透剂,直至绝大部分剩余渗透剂被除去,再用溶剂润湿不起毛的布或吸湿纸轻擦表面,以除去残留的渗透剂痕迹,且拭擦时应往同一方向。
为了尽量避免将不连续性中的渗透剂清除掉,要注意防止使用过多的溶剂。
在施加渗透剂以后到显像之前的阶段中,禁止用溶剂冲洗表面。
8.2.5 显象:清洗后在受检表面施加一层薄且均匀的显象,施加显象剂时,喷嘴被检面距离为300 ~400mm ,喷涂方向与被检面夹角为30 °~40°。
禁止用浸渍或流布的方法对零件施加非水基显像剂,因为这样会通过显像剂的溶剂作用使不连续性中的渗透剂被大量冲洗(溶解)掉。
观察前,显像剂保持在零件上的时间应不少于7min 。
湿显像剂膜干燥后立即开始计算显像时间。
8.2.6 观察:着色法(溶剂去除型)应施加显像剂后7-60min 内用肉眼观察,要求有充足的照明以保证不降低检验灵敏度,建议检验场所的最小光线强度为1000 lx 。
当受检表面有缺陷存在,即在白色的显象剂上显示出红色图象:必要时,可用5-10 倍放大镜观察,以免遗漏微细裂纹。
8.2.7 记录:渗透相关显示的缺陷作好详细记录,缺陷的部位、长度、条数以及探伤人员和探伤日期都应标识在返修部位和记录在表格中,必要时应进行拍照8.3 质量评定:按照JGJ81-2002 规程中第7.3.13 条的规定,磁粉探伤焊缝表面质量判定应按JGJ81-2002 规程中7.2.3 条执行。
8.4 后清洗:如果残留的渗透剂或显像剂会干扰以后的加工过程或使用要求,则必须进行检验后的清洗。
如果残留的渗透剂检查材料会在使用过程中与其它成分相结合而产生腐蚀,则这样的清洗尤为重要。
可采用合适的清洗技术,如机械清洗、溶剂浸渍或超声清洗。
8.5 检查中异常现象的处理:当检测结束时,用对比试块验证渗透剂失效,发现检测过程中操作方法有误;供需双方有争议或认为有其他需要时:经返修后的部位。
以上情况之一发生,则需复验。
进行复验时,必须对被检面进行彻底清洗,以去除前次检验时所留下的痕迹,必要时,应用有机溶剂进行浸泡,当确认洗干净后,再重复上述操作程序。
9.安全9.1 安全:上工地戴好安全帽,上高空注意系好安全带,遵守现场的各项安全管理制度。
9.2 渗透探伤使用剂系易燃、微毒液体,操作时要严禁火种和采取必要的通风措施,尚需采取防毒措施,以防操作人员中毒。
10 .相关质量记录表格10.1 无损检测委托单10.2 渗透检测工艺卡10.3 渗透检测记录表11.检验报告,书面报告应包括至少下列信息:被检验区域中特定区域的整体液体渗透材料的类型零件表面制备要求预清洗和干燥的详细工艺施加渗透剂、渗透剂滞留时间及表面温度的详细工艺显象时间检验后清洗的详细过程评定结果附录: 非标准温度时的方法1. 概述当液体渗透检验不可能在(10~52 ℃)范围内进行时,则要对用其它温度检验的方法作出鉴定。
为此,要使用一个带有淬火裂纹的铝试块,本章中称为液体渗透对比试块。
2. 液体渗透对比试块液体渗透对比试块应按JB4730-2005 采用LY12 硬铝合金制作,厚度为10mm, 表面尺寸为50 ×75mm 。
图A-1 液体渗透对比试块用喷灯、本生灯或类似的装置在试块中央部位加热到510 ~530 ℃,然后迅速投入冷水中,通过淬火处理产生条状和网状的细裂纹,再在试块中间加工一个直槽,使得试块分成两部分。
为了在以后的操作中便于识别,将试块的一片标上“ A ”,另一片标上“ B”,见图A -1。
3. 对比试块的使用3.1 如果需要鉴定低于10 ℃温度的液体渗透检查方法,则要等试块和所有的材料都冷却到预定的检验温度之后,才将拟采用的方法用于“ B”试块。
并对试块“ A ”采用原先已经证明是适合于10~52℃温度范围的标准检验方法,然后比较“ A”和“B”两试块裂纹的显示迹像如果在拟采用的条件下,“B”试块上得到的迹像基本上和在10~52℃温度范围检验时所得到的相同,则可以认为该准备采用的方法经过鉴定是可用的。
3.2 如果拟采用的检验温度高于52 ℃,则在整个检验过程中需将试块“ B”保持在这一温度,应按上述3.1 对预拟温度下的试块“ B”和在10 ~52℃范围内的试块“ A”进行裂纹显示迹像的比较。
3.3 当温度低于10℃时,方法的鉴定应在该温度至10 ℃范围进行。
3.4 当温度超过52 ℃时,应制定出温度的上下限,并限在该温度下进行方法的鉴定。
3.5 当采用着色渗透剂时,代替3.1 和3.2 的要求,允许对标准温度和非标准温度使用单个对比试块,并用照相方法进行比较。
3.5.1 当采用单个对比试块和照相技术时,可以采用3.1和3.2 中的所述的处理细节(适用时),在两次处理过程之间,应将试块彻底洗干净。
先对在非标准温度下处理的对比试块进行照相,然后对在标准温度下处理的对比试块照相。
比较两张照片中的裂纹显示迹像,应采用上述3.1中所述的用于鉴定的同样标准。
