初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。
A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。
A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。
A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。
A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。
2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。
3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。
三、解答题1. 请简述滑动变阻器的原理及其作用。
2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。
在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。
滑动变阻器的作用主要体现在实际电路中。
它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。
通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。
2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。
调节电流大小时，可以通过滑动变阻器的阻值来实现。
当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。
八、变阻器知能演练提升ZHINENG YANLIAN TISHENG能力提升1.滑动变阻器有四个接线柱,将其中的两个接线柱接入电路,改变电路中电流的大小,正确的连结方式最多有()A.一种B.两种C.三种D.四种2.以下列图是滑动变阻器的结构表示图,以下说法正确的选项是()A.CD是金属棒B.变阻器最大电阻值取决于AB的长度、资料C.串通接入电路时,分别有A、C,A、D,B、C,C、D接线柱四种接法D.无论哪一种接法,当P向右滑动时,连入电路中电阻都增大3.以下列图是一种收音机的音量兼开关的调治器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点4.以下列图滑动变阻器的四种接线情况中,当滑片向右搬动时,变阻器连入电路的阻值变大的是()5.以下列图的两个电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮6.以下列图是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只幸亏电阻上滑动。
从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。
已知电流增大时,油量表指针向右偏转,则()A.油面下降时,油量表指针向右偏转B.油量表的零刻度线必然与电流表原零刻度线相重合C.油量表的刻度值从左往右是逐渐增大的D.油箱内的油越少,流过油量表的电流越大7.以下列图,A、B、C、D是滑动变阻器的四个接线柱,将该滑动变阻器与一个小灯泡串通后接入电路,通电后使滑片P向左搬动,小灯泡逐渐变暗,由此判断该滑动变阻器接入电路的两个接线柱为()A.接线柱A、DB.接线柱B、DC.接线柱C、DD.接线柱A、B8.以下列图是电阻箱的结构表示图,将它串通接入电路中,若拔出其中两个铜塞(如箭头所示),这时电阻箱在电路中的阻值是()A.1 ΩB.3 ΩC.5 ΩD.7 Ω研究创新9.某精美电子仪器中为了便于调治电路中的电流,其调治部分使用了两个滑动变阻器,以下列图,已知这两个滑动变阻器是分别用不相同的电阻丝绕在相同的绝缘瓷管上制成的,其中R1的总电阻是200 Ω,R2的总电阻是500 Ω。
人教版九年级物理电学专题之极值和取值范围强化训练48题有答案姓名：__________ 班级：__________一、滑动变阻器接入电阻的范围1.最大阻值：首先应先进行分析，若随着变阻器阻值的增大，各电表的示数在减小，则变阻器允许的最大阻值即为变阻器铭牌中标注的最大值；若串联电路中，有电压表并联在滑动变阻器两端，则应利用电压表的量程最大值、电路电流值，求变阻器允许的最大阻值，即Rmax=U电压表max/I2.最小阻值：应先确定电路中允许的电流最大值，确定的依据是：电流表的量程、滑动变阻器的铭牌、用电器的额定电流以及并联在用电器两端的电压量程，利用这四者分别求出每一条件下允许的最大电流，取四者中最小的，作为电路中允许的最大电流，然后再根据滑动变阻器之外的用电器两端电压、电源电压来计算滑动变阻器的最小阻值，即Rmin=(U电源-U额)/Imin二、电路的电流、电压的极值1.电路电流的极值：a.电路最大电流：依据电路中用电器的额定电流、电流表的量程来决定，取两者中的最小值作为电路的最大电流值；b.电路最小电流：依据滑动变阻器接入电路的最大阻值决定，此时电路中的总电阻最大，由I=U/R可知此时电路中电流为最小电流：Imin=U电源/R总最大2.用电器两端电压的极值a.最大电压：依据用电器的额定电压，电压表的量程来决定，取两者中的最小阻值作为用电器两端的最大电压值；b.一般是求滑动变阻器的最小电压，此时要根据滑动变阻器之外的用电器的额定电压或电压表的量程来决定，此时要注意电路安全问题，即要注意在变阻器之外的用电器在不超过其额定值及电压表量程的情况下来取最小电压。
三、电路、用电器消耗电功率的极值：根据电路、用电器中各自最大（小）的物理量即可求得。
1. 最大（小）电压、电流值，则有P=UI2.最大（小）电压值、电阻值，则有P=U²／R3．最大（小）电流值，电阻值，则有P=12R一、单选题（共32题）1.如图是小白同学所设计的四种发热器的电路，所用的电源电压相同，R1＞R2，四个电路中消耗的总电功率最大的是（）A. B. C. D.2.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A. 0.45WB. 0.50WC. 0.80WD. 0.90W3.如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“101 A”，小灯泡L标有“2.5 V 1.25 w”(灯丝电阻不变)。

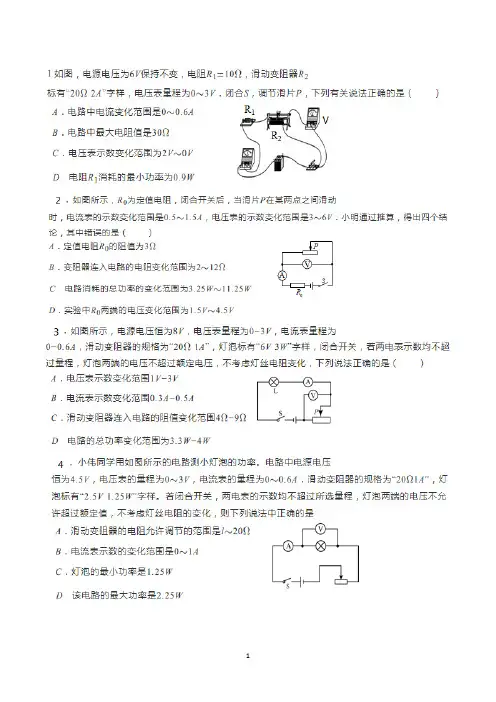

苏科版初三物理上学期期末复习之滑动变阻器范围计算1.在如图所示的电路中，电源电压保持不变电路中滑动变阻器上标有“”字样，电流表的量程为～，电压表的量程为～，电阻的阻值为当滑片在滑动变阻器的最右端a点时，闭合开关，电压表的示数为．求：通过电阻的电流．电源电压．为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围．2.如图所示电路中，电源电压不变，，滑动变阻器的最大阻值为，电流表的量程 —。
只闭合时，电流表的示数为；只闭合，且滑动变阻器的滑片P在正中点时，电流表的示数为。
电源电压；电阻大小；闭合、、，为保证不损坏电流表，变阻器的阻值可调范围。
3.如图所示，电源电压可调，小灯泡上标有“”的字样不考虑温度对小灯泡电阻的影响，电流表量程～，电压表量程～，滑动变阻器规格为“”电源电压调至6V，闭合开关和，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为，则电压表的示数是多少？的阻值是多少？电源电压调至8V，断开开关，闭合开关，为了保证电路安全，求滑动变阻器的阻值变化范围。
4.如图所示，电源电压恒定，、是定值电阻，，滑动变阻器标有“”字样，电压表量程～，电流表量程～，闭合开关、，电流表示数为，再闭合开关，电流表示数变为，求：电源电压的阻值只闭合开关时，为了电路安全，滑动变阻器允许接入电路的阻值范围。
5.如图所示，电源电压U保持不变，当滑动变阻器的滑片P在最左端时，电流表示数为；若将滑片P滑至变阻器中点时，电流表示数为求：电源电压。
滑动变阻器的最大阻值．滑片移动过程中两端电压变化范围。
6.如图所示的电路中，电源电压为18伏且不变。
电阻的阻值为6欧，滑动变阻器上标有“”字样。
闭合电键S后，电压表的示数为6伏。
求：通过电阻的电流。
滑动变阻器接入电路的阻值。
若电压表、所接的量程均为～伏，在保证电路安全工作的情况下，计算滑动变阻器允许接入的电阻范围。
7.如图所示，电源电压U保持不变，当滑动变阻器的滑片P在最左端时，电流表示数为；若将滑片P滑至变阻器中点时，电流表示数为求：电源电压U；滑动变阻器的最大阻值；滑片移动过程中两端电压变化范围。
