PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。
8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。
9.导入结束。
PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。
5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。
6.导出结束。
pads导出坐标文件的方法PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。
2）切换公制单位。
因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。
具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中Design Unit栏中选择Metric，即切换为公制单位。
3）设定坐标原点。
选择菜单“Setup→ Set Origin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。
4）输出坐标数据。
选择菜单“File→ CAM Plus”，弹出如下图所示界面，在Side栏中选择PCB顶层或底层（Top or Bottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。
形成了;人人学会安全，层层尽责保证安全;的良好氛围，使我站的安全生产工作又上了一个新的台阶。
本站安全生产月活动具体工作如下：1.开展安全月活动宣传工作，大家坐在一起讨论活动的主题、学习实施纲要、讨论各个实施阶段的活动安排。
深刻反思11.3事故，汲取事故教训，每人写了一份11.3事故反思，并对本站的安全管理、记录报表、规章制度、培训工作、事故隐患每个值班员都谈了自己的看法和建议，对站内管理每个人都倾注了最大的热情，可见11.3对每一个值班员的触动是刻骨铭心的，安全月的必要开展对变电站各项工作的促进，尤其对值班员安全意识、主人翁精神的影响最为深刻。

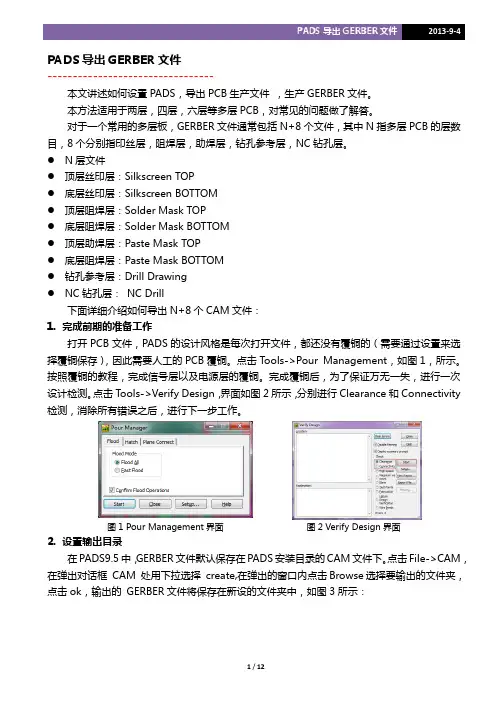

PADS导出GERBER文件---------------------------------本文讲述如何设置PADS，导出PCB生产文件，生产GERBER文件。
本方法适用于两层，四层，六层等多层PCB，对常见的问题做了解答。
对于一个常用的多层板，GERBER文件通常包括N+8个文件，其中N指多层PCB的层数目，8个分别指印丝层，阻焊层，助焊层，钻孔参考层，NC钻孔层。
●N层文件●顶层丝印层：Silkscreen TOP●底层丝印层：Silkscreen BOTTOM●顶层阻焊层：Solder Mask TOP●底层阻焊层：Solder Mask BOTTOM●顶层助焊层：Paste Mask TOP●底层阻焊层：Paste Mask BOTTOM●钻孔参考层：Drill Drawing●NC钻孔层：NC Drill下面详细介绍如何导出N+8个CAM文件：1.完成前期的准备工作打开PCB文件，PADS的设计风格是每次打开文件，都还没有覆铜的（需要通过设置来选择覆铜保存），因此需要人工的PCB覆铜。
点击Tools->Pour Management，如图1，所示。
按照覆铜的教程，完成信号层以及电源层的覆铜。
完成覆铜后，为了保证万无一失，进行一次设计检测。
点击Tools->Verify Design，界面如图2所示，分别进行Clearance和Connectivity 检测，消除所有错误之后，进行下一步工作。
图1 Pour Management界面图2 Verify Design界面2.设置输出目录在PADS9.5中，GERBER文件默认保存在PADS安装目录的CAM文件下。
点击File->CAM，在弹出对话框CAM 处用下拉选择create,在弹出的窗口内点击Browse选择要输出的文件夹，点击ok，输出的GERBER文件将保存在新设的文件夹中，如图3所示：图3 CAM路径设置3.输出GERBER文件输出GERBER文件，可以通过导入相应的CAM模板，点击File->CAM->Import，如图4所示。
PADS库元件导入步骤：1.双击桌面PADS Logic 快捷方式，进入工作界面如下 f Niu Edir vifiN 屮卯 Lonk 申r；21洽B 釦-也©h * I^Sl - 3Q 鎚多囹囱肚占釦国口 :y 曜iHa 「叩aL>=rwj t 卜凹 * WUh 10 3d ：00 H , Poml tq JFi hem lor a description. Click th? iWE to open iL :国4^备XlT 丨於牛釦tfZ 产丨曾咎忖謫鹿树fifSHaasar aa PADS 蓋 2.单击左上角FILE 弹出下拉菜单后再单击library …，弹出界面 Library Maragpr 「（；C_drawing LparyD;\FflOS Ld 匚C 旳砰匸匚加理叩Atir Manager.^ Items Create New Lti.. J Manage Lit. List.. Filter s Lires *■ Lgiu 1IJ I Irnport. . | E 干p>rt.. Ed'... Deefc e Cipy 『如〕[—H 5^]必3. 选择库MTK_NEWL脚那D- \PADS LibM：C lit>rar^\CC drawing1■巴巴密一 .. 一L J!!■ Ill・III■III ■HillIIIIM lll■lll■lll ■NIIIHIDAHADS_Lifc\MrKJib(arv\CURIIS_MASTEH_SMT DAPADS Lifc^MR lihiar/CURTIS_MASTER_THAU DAPADS_LifcVCC_lSraiv\CC_dfai^ing DAHADS_Lifc\CC_libraiy\CC^newDAPADS Lifc^C匚lib^y'Nevj Libraiy Pat$ 匚匚DAMentaGiaphics\9.aiHAD^\5DDjH0ME\Libranes\dsr DAMentoiGi 或州匚叭9 Q L1 PAD S\SD D_H OME\Libra ries \preview D:\M srttotG raphici\9. ttl PAD S\SD D_H OME\Libra riss 2 血佃n DAMento(CRpho\9.aiPAD5\5DD_HOMEMibfaries'^md D.enlotG i ^phicsVS.OL 1 PAD SVSD D_H 0 M EVLibra ries ^anbgdev D. ent™ G I ^phics\9. O L1 PAD S\SD D_H OME IL出怕ries \correcl D.entorGi dphic£\9.0L 1 PAD S\SD D_H OKIE Mibra ries 讪t el D AM enloiG I 刁phics'g. O L1 PAD S VSD D_H 0 M EMibra nes \mator-ic D. entorG i ^phic£\9.0L 1 PAD SVSD D_H OME Mibra riss \mQto[-N D.entoiG I dphics 饴.OL 1 PAD SVSD D_H 0 hl E Mibre ries \rialiona IDAMenlafGr^phicE\9.aiPADSVSDD_H0ME\Libraries'kpni D: entofG 佔phics'S. OL 1 PAD SVSD D_H OME Mibra ries 由gn etic D.\MentQfGRphi«\S.aiPADS\SDDZHOMEMibraries\ti D:erit«G raphicsXS.OL IPAD SVSD D_H 0 时匚Mibra ries D:entorG wphics'S. OL 1 PAD 3\SD D 屮0 M EMibraries \t est D: entof G wphicsig. Ol 1 P&D 515 D D H □ M 匚iLibra ries 乂e咸2DeleieExport I List b File |P Clo盅e j I* Help4.进入界面Library Manager - MTK_MEWLfcrary P ：沪出 DS.Lib\HT ；«」iE 可5.点击parts 按钮，显示Create Ne^ Lib... [恫ariose L 归 List 」 A 山 Manager.. nitef s Decals Lines Il terns AppKi j New.. I I Delefe | Import . Logic I M.. Ewpart I List to File | £loie ] f Help | ---------------------------------- ----------------------------------------------------------------口厂冈Library Import Fite Hv Rec^rtt Document s Desktop 1^700 redesign From 2K Q 700 re design tJ1309U5B 已 1309 USB on 2har*Cang (CnSOO) 0130?-U5e cn Vang Liww 习 Bdmtong instrument l^PADS library update 口 [腹232 _ _ _____________ Hy DocumentsMiyComputer File ncme: N ewLLibra rv Farts CC. p 7 [open 1Files of Wpe; 啓[bType File? f.p] 7 [ Cancel j 电 My N 曰呼口k选择需导入兀件的文件路径和文件名，点击 Open 按钮，兀件parts 信息便导入库中。

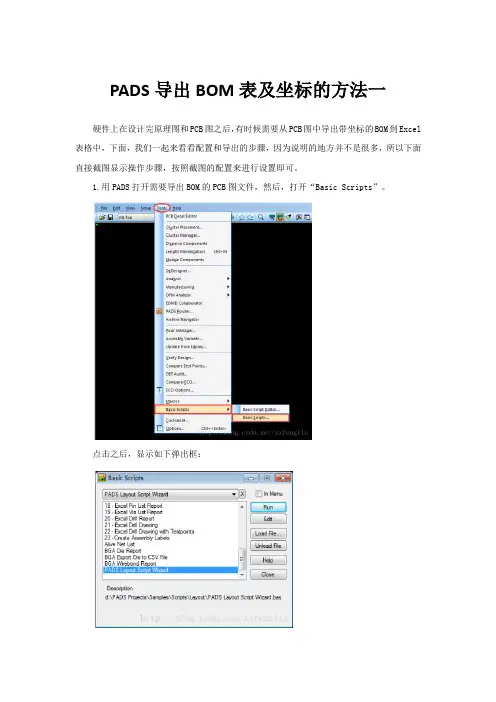

PADS导出BOM表及坐标的方法一硬件上在设计完原理图和PCB图之后，有时候需要从PCB图中导出带坐标的BOM到Excel 表格中，下面，我们一起来看看配置和导出的步骤，因为说明的地方并不是很多，所以下面直接截图显示操作步骤，按照截图的配置来进行设置即可。
1.用PADS打开需要导出BOM的PCB图文件，然后，打开“Basic Scripts”。
点击之后，显示如下弹出框：2.选择“PADS Layout Script Wizard”，然后点“Run”。
3.继续点击下一步，配置“Format”。
选择“Microsoft Excel”。
4.继续点击下一步，配置“Report Type”。
如上图所示选择“Assembly Option Reports”。
按照上图所示进行选择配置即可。
6.继续点击下一步，配置“Data Type”。
按照如上图所示进行选择配置即可。
可以根据自己的情况，将左侧“Part Properties”中需要的条目“Add”到右侧的“Table Columns”中，右侧的条目就是导出BOM后Excel表格中显示的条目。
8.继续点击下一步，配置“Report Options”。
按照如上图所示选择配置即可。
9.继续点击下一步，配置“Output Files”。
按照如上图所示选择配置即可，配置完成后，点击“Finish”，即可生成新的配置选项：10.上图中的“Assembly Option Part Report”就是我们刚刚配置好的，选中这一条，然后点击“Run”，即可导出我们需要的BOM文件：这样，我们通过PADS工具打开PCB文件，然后配置脚本文件来生成我们需要的BOM表格文件的方法就演示完了。
