PADS生成CAM文件的详细教程

PADS是一种流行的PCB设计软件，它提供了生成CAM文件的功能，CAM文件是用于制造PCB的文件，包含了PCB的外层和内层铜层图形、钻孔图形以及其它加工层的信息。以下是一个详细的PADS生成CAM文件的教程：

1.打开PADS软件，并打开PCB设计文件。

2. 点击菜单栏上的"File"，选择"Manufacturing Outputs"，然后选择"Gerber"。这将打开Gerber文件生成向导。

3. 在向导的第一页上，你需要选择需要生成Gerber文件的层次结构。通常，你应该选择所有的铜层和钻孔层。请注意，在生成内层铜层文件之前，你需要确保所有的设计规则都被正确应用到设计中。

4.在向导的第二页上，你需要设置输出文件的名称和路径。你可以选择在同一目录下生成多个文件或者在不同目录下生成单独的文件。

5.在向导的第三页上，你可以设置输出文件的格式和生成细节。默认情况下，PADS将为每个层次生成一个文件，并使用米制单位。你可以根据制造商的要求调整这些设置。

6.在向导的第四页上，你可以选择需要生成的附加文件，比如焊膏层、粘合层、组装层等。你可以查阅你的制造商的要求，选择需要的文件类型。

7. 在向导的最后一页上，你可以预览生成的文件列表。点击"Finish"按钮生成Gerber文件。PADS将在你指定的目录中生成Gerber文件。 8. 生成Gerber文件后，需要生成钻孔文件。点击菜单栏上的"File"，选择"Manufacturing Outputs"，然后选择"Excellon Drill"。这将打开钻孔文件生成向导。

9.在钻孔文件生成向导中，你需要设置输出文件的名称和路径。你可以选择在同一目录下生成多个文件或者在不同目录下生成单独的文件。

10. 在钻孔文件生成向导的最后一页上，你可以预览生成的钻孔文件列表。点击"Finish"按钮生成钻孔文件。PADS将在你指定的目录中生成钻孔文件。

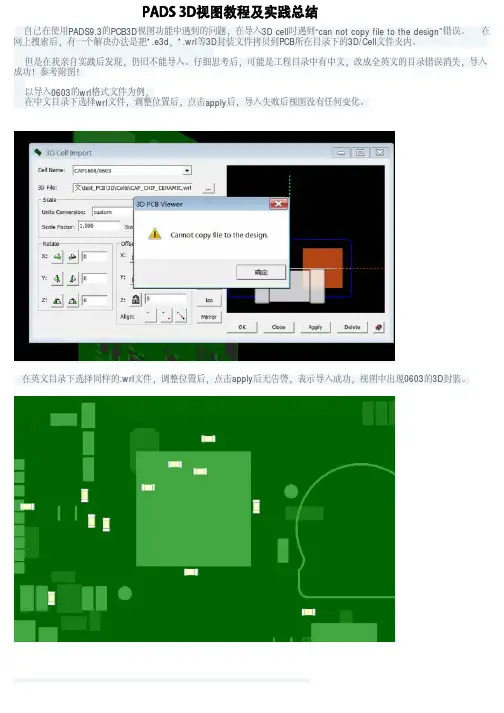

自己在使用

PADS9.3的

PCB3D视图功能中遇到的问题，在导入

3D cell时遇到

“can not copy file to the design”错误。

在

网上搜索后，有一个解决办法是把

*.e3d，

*.wrl等

3D封装文件拷贝到

PCB所在目录下的

3D/Cell文件夹内。

但是在我亲自实践后发现，仍旧不能导入。仔细思考后，可能是工程目录中有中文，改成全英文的目录错误消失，导入

成功！参考附图！

以导入

0603的

wrl格式文件为例，

在中文目录下选择

wrl文件，调整位置后，点击

apply后，导入失败后视图没有任何变化。

在英文目录下选择同样的

.wrl文件，调整位置后，点击

apply后无告警，表示导入成功，视图中出现

0603的

3D封装。 PADS 3D视图教程及实践总结 在这里分享出来，供大家参考。

因为我能体会那种无助的感觉。。。哈哈

另附，

PADS 3D viewer 视图教程，基本功能介绍。
