《数控加工技术基础》试卷 年级 专业 层次 科注意事项：1.满分100分。
要求卷面整洁、字迹工整、无错别字。
2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。
3.考生必须在签到表上签到，否则若出现遗漏，后果自负。
（1）－(20)题，每小题1分，共20分。
下列各题A)、B)、C)、D)四个选项中，只有一个选项是正确的，请将正确选项字母编号填在括号内。
（1）沿刀具前进方向观察，刀具偏在工件轮廓的左边是 指令。
A ）G40B ）G41C ）G42D ）G43（2）工件在两顶尖间装夹时，可限制 自由度。
A ）四个B ）五个C ）五个D ）三个（3）确定数控机床坐标轴时，一般应先确定 。
A ）X 轴B ）Y 轴C ）Z 轴D ）A 轴（4）G90 G28 X10.0 Y20.0 Z30.0；中，X10.0、Y20.0、Z30.0表示 。
A ）刀具经过之中间点坐标值B ）刀具移动距离C ）刀具在各轴之移动分量D ）机械坐标值（5）G02 X20 Y20 R-10 F100；所加工的一般是 。
A ）整圆B ）半圆C ）夹角〈=180°的圆弧D ）180°〈夹角〈360°的圆弧（6）下列G 指令中 是非模态指令。
A ）G00B ）G01一、选择题：C）G03 D）G04（7）G17、G18、G19指令可用来选择的平面。
A）曲线插补 B）直线插补C）刀具半径补偿 D）刀具长度补偿（8）数控机床自动选择刀具中任意选择的方法是采用来选刀换刀。
A）刀具编码 B）刀座编码C）顺序选择原理 D）计算机跟踪记忆（9）数控机床加工依赖于各种。
A）位置数据 B）模拟量信息C）准备功能 D）数字化信息（10）数控机床的核心是。
A）伺服系统 B）数控系统C）反馈系统 D）传动系统（11）数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和。
A）进给机构 B）液压系统C）冷却系统 D）传动系统（12）工件在小锥体心轴上定位，可限制自由度。

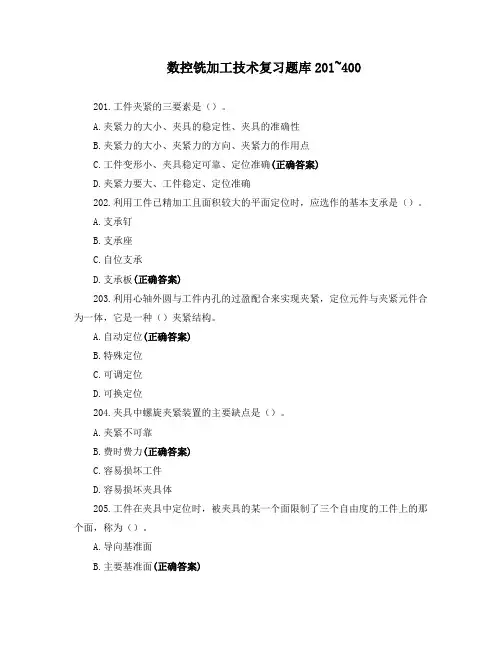

数控铣加工技术复习题库201~400201.工件夹紧的三要素是（）。
A.夹紧力的大小、夹具的稳定性、夹具的准确性B.夹紧力的大小、夹紧力的方向、夹紧力的作用点C.工件变形小、夹具稳定可靠、定位准确(正确答案)D.夹紧力要大、工件稳定、定位准确202.利用工件已精加工且面积较大的平面定位时，应选作的基本支承是（）。
A.支承钉B.支承座C.自位支承D.支承板(正确答案)203.利用心轴外圆与工件内孔的过盈配合来实现夹紧，定位元件与夹紧元件合为一体，它是一种（）夹紧结构。
A.自动定位(正确答案)B.特殊定位C.可调定位D.可换定位204.夹具中螺旋夹紧装置的主要缺点是（）。
A.夹紧不可靠B.费时费力(正确答案)C.容易损坏工件D.容易损坏夹具体205.工件在夹具中定位时，被夹具的某一个面限制了三个自由度的工件上的那个面，称为（）。
A.导向基准面B.主要基准面(正确答案)C.止推基准面D.辅助基准面206.装夹薄壁零件时，（）是不正确的。
A.在加工部位附近定位和辅助定位B.选择夹紧力的作用点和位置时，采用较大的面积传递夹紧力C.夹紧力作用位置应尽可能沿加工轮廓设置D.减小工件与工装间的有效接触面积(正确答案)207.装夹箱体零件时，夹紧力的作用点应尽量靠近（）。
A.定位表面B.毛坯表面C.基准面D.加工表面(正确答案)208.为了调整和确定夹具相对于机床的位置，铣床夹具通常设置了定位键和对刀装置。
关于定位键的作用，不正确的描述是( D)。
A.确定夹具在机床上的位置(正确答案)B.承受切削扭矩C.增加夹具的稳定性D.确定工件相对于刀具的位置209.（）不是机床夹具的基本要求。
A.保证工件加工的各项技术要求B.提高生产率和降低生产成本C.便于制作，操作简便D.夹具重心应尽量高(正确答案)210.工件加工完毕后，应卸下夹具，某些夹具（）应记录，并做出记录存档。
A.安装方式及方法B.安装位置及方位(正确答案)C.所夹刀具名称D.刀具序号211.镗削精度高的孔时，粗镗后，在工件上的切削热达到（）后再进行精镗。
数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。
A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。
A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。
A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。
A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。
A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。
A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。
A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。
A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。
A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。
A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。
12. 数控编程中的循环指令可以简化___________的编程工作。
13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。
14. 数控机床的加工程序中，___________指令用于暂停机床的运动。
15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。
16. 数控机床的刚性主要取决于___________和___________。
<〈数控加工编程技术>>试题库一、填空1.数控机床按伺服系统的形式分类，可分为:开环控制、全闭环控制、半闭环控制。
2.DNC是指直接数字控制系统。
FMC则是柔性制造单元。
3.NC机床的含义是数控机床，CNC机床的含义是( 计算机数字控制）， FMS的含义是( 柔性制造系统)。
4.数控机床中的标准坐标系采用右手笛卡尔直角坐标系，并规定增大刀具与工件之间距离的方向为坐标正方向。
5.刀具补偿包括_半径补偿_和_长度补偿_。
6.编程时可将重复出现的程序编成子程序，使用时可以由主程序多次重复调用。
7.在数控铣床上加工整圆时，为了避免在工件表面产生刀痕，刀具应该从起始点沿圆弧表面的切线方向进入，进行圆弧铣削加工;整圆加工完毕退刀时，顺着圆弧表面的切线方向退出。
8.铣削平面轮廓曲线工件时，铣刀半径应小于工件轮廓的最小凹圆半径。
9.数控机床按控制系统功能特点分类分为：点位控制、直线控制和轮廓控制机床。
10.数控机床主要由加工程序、输入装置、数控装置、伺服驱动装置、检测反馈装置、辅助控制装置、机床本体等组成。
11.数控车床的混合编程是指在编程时可以采用绝对编程和增量编程12.机床接通电源后的回零操作是使刀具或工作台退回到机床参考点。
13.数控系统是由_数控装置、伺服驱动装置、检测反馈装置、辅助控制装置_组成。
14.第一台数控机床是由__美国___的帕森Parsons公司与美国的麻省理工学院（MIT）于_1952__年合作研制成功的15.切削用量包括_切削速度_、进给速度__和__吃刀深度。
16.数控机床中的标准坐标系采用右手笛卡尔直角坐标系。
17.数字控制是用___数字化____信号进行控制的一种方法.。
32、在数控编程时，使用( 刀具补偿）指令后，就可以按工件的轮廓尺寸进行编程，而不需按照刀具的中心线运动轨迹来编程。
33、圆弧插补时,通常把与时钟走向一致的圆弧叫( 顺圆 )，反之称为（逆圆 )。
《数控加工技术》复习资料一、填空题1、数控机床大体由、、和组成。
2、数控机床主要由控制介质、、、和机床本体等组成。
3、数控机床按控制运动轨迹可分为：、和机床。
4、数控机床按伺服控制方式可分为、、。
5、数控机床的坐标系采用坐标系。
它规定直角坐标X、Y、Z三者的关系及其正方向用来判定。
6、机床直角坐标系遵循法则，对应的旋转坐标可由确定正方向。
7、通常在编程时，都一律假定相对静止不动，而在移动，并规定远离的方向为正方向。
8、数控编程方法有两种：、。
9、数控车削加工中的切削用量包括：背吃刀量、、。
10、通常切削用量的选择顺序是：先确定，其次确定，最后确定。
11、国际上通用的数控代码是和。
目前广泛采用的程序段格式是。
12、数控程序是由 、、三部分组成。
13、数控程序由、程序主体和组成。
14、一般数控加工程序由程序段号、、坐标值、、主轴速度、刀具、辅助功能等功能字组成。
15、G代表功能，M主要代表功能，S主要代表主轴功能，F主要代表进给速度功能，T主要代表功能。
16、对于FANUC-0i系统数控铣床,如刀具当前位置在点A（10，-20），执行程序段G91 G01 X20.0 Y50.0 F100后刀具将位于点B，则B点的绝对坐标为（，）；该程序段中F100表示的意义是：。
17、对于FANUC-0i系统数控车床,如刀具当前位置在点A（10，-20），执行程序段G01 U20.0 W50.0 F100后刀具将位于点B，则B点的绝对坐标为（，）；该程序段中F100表示的意义是：。
18、数控铣床编程常用指令中绝对尺寸编程用指令，增量尺寸编程用指令。
19、指令M01表示，M30表示。
20、编程时可将重复出现的程序部分编成，使用时可以由多次重复调用。
21、刀位点是指刀具的。
立铣刀的刀位点是，球头刀的刀位点是，车刀的刀位点是。
22、刀位点是指刀具的。
对刀点既是程序的 也是程序的。
23、工序的划分一般有以下几种方式：按划分工序、按划分工序、按划分工序。
数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。
答案：工件坐标系的选择。
2. 在数控编程中，数控系统根据刀具直径自动生成_______码。
答案：刀具半径补偿。
3. 数控机床的主轴转速通常用_______来表示。
答案：r/min。
4. 用于在数控机床上进行圆弧插补的编程指令是_______。
答案：G02和G03。
5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。
答案：工件的固定点。
（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。
答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。
而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。
2. 数控机床的刀具半径补偿有何作用？请举例说明。
答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。
通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。
（数控加工）数控技术试题及答案数控技术试卷壹、填空题(每空2分，共30分)1.数控机床的基本组成包括___________、____________、___________、__________、加工程序及机床本体。
C系统中常用的插补方法中，脉冲插补法适用于以_________电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)壹般用于_________和_________电机作为驱动元件的数控系统。
3.直流主轴电动机的控制系统可分为俩部分：_________控制部分和_________控制部分。
4.进给伺服系统若仅采用比例型位置控制，跟随误差是_________完全消除的。
5.目前应用的插补算法分为俩类,壹类为__________,另壹类为__________.6.FMC代表__________________，FMS代表__________________，CIMS代二、单项选择题(在每小题的四个备选答案中，选出壹个正确答案，且将正确答案的序号填在题干的括号内。
每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件和刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。
A.刀具固定不动，工件移动B.工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D.由机床说明书说明2.()是无法用准备功能字G来规定或指定的。
A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是()A.X轴B.Y轴C.Z轴D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（）A机床原点B编程原点C加工原点D刀具原点5.下列刀具中，（）的刀位点是刀头底面的中心。
A.车刀B.镗刀C.立铣刀D.球头铣刀6.滚珠丝杠副的设计计算和验算，壹般不包括()方面。
A.强度B.刚度C.稳定性D.抗振性7.光栅利用()，使得它能测得比栅距仍小的位移量。

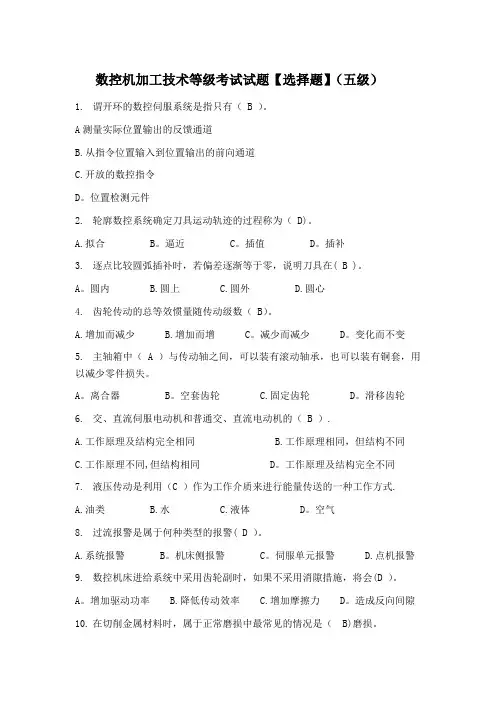

数控机加工技术等级考试试题【选择题】（五级）1.谓开环的数控伺服系统是指只有（ B ）。
A测量实际位置输出的反馈通道B.从指令位置输入到位置输出的前向通道C.开放的数控指令D。
位置检测元件2.轮廓数控系统确定刀具运动轨迹的过程称为（ D)。
A.拟合 B。
逼近 C。
插值 D。
插补3.逐点比较圆弧插补时，若偏差逐渐等于零，说明刀具在( B )。
A。
圆内 B.圆上 C.圆外 D.圆心4.齿轮传动的总等效惯量随传动级数（ B）。
A.增加而减少B.增加而增 C。
减少而减少 D。
变化而不变5.主轴箱中（ A ）与传动轴之间，可以装有滚动轴承，也可以装有铜套，用以减少零件损失。
A。
离合器 B。
空套齿轮 C.固定齿轮 D。
滑移齿轮6.交、直流伺服电动机和普通交、直流电动机的（ B ）.A.工作原理及结构完全相同B.工作原理相同，但结构不同C.工作原理不同,但结构相同 D。
工作原理及结构完全不同7.液压传动是利用（C ）作为工作介质来进行能量传送的一种工作方式.A.油类B.水C.液体 D。
空气8.过流报警是属于何种类型的报警( D ）。
A.系统报警 B。
机床侧报警 C。
伺服单元报警 D.点机报警9.数控机床进给系统中采用齿轮副时，如果不采用消隙措施，将会(D ）。
A。
增加驱动功率 B.降低传动效率 C.增加摩擦力 D。
造成反向间隙10.在切削金属材料时，属于正常磨损中最常见的情况是（ B)磨损。
A.前面B.后面 C。
前、后面同时11.加工箱体累零件上的孔时，如果花盘角铁精度低，会影响平行孔的（ C ）。
A。
尺寸精度 B.形状精度 C.孔距精度 D.粗糙度12.机床各坐标轴终端设置有极限开关，由极限开关设置的行程称为（D）。
A.极限行程 B。
行程保护 C.软极限 D.硬极限13.在质量检验中,要坚持“三检”制度，即（A ）。
A。
自检、互检、专职检 B.首检、中间检、尾检C.自检、巡回检、专职检D.首检、巡回检、尾检14.在标注尺寸时，应在尺寸链中取一个( B ）的环不标注,使尺寸链成为开环。
数控技术考试试题一、选择题1. 数控技术中的“数控”是指：A. 数字控制B. 数学控制C. 数量控制D. 数码控制2. 下列哪个设备不属于数控机床的组成部分？A. 伺服电机B. 编程器C. 工作台D. 液压系统3. 数控机床的坐标轴通常用来表示：A. 机床的移动方向B. 工件的形状C. 刀具的尺寸D. 加工的速度4. 在数控编程中，G代码主要用于：A. 指定刀具半径补偿B. 指定程序段格式C. 指定机床运动控制D. 指定工件坐标系统5. 以下哪种材料不适合使用数控切割技术？A. 钢板B. 铝板C. 玻璃D. 木材二、判断题1. 数控技术只适用于金属加工。
（）2. 数控机床相比传统机床，其生产效率更高，加工精度更稳定。
（）3. 在数控编程中，M代码用于控制机床的主轴运动。
（）4. 数控机床的操作人员需要具备一定的编程知识和技能。
（）5. 数控技术无法实现复杂曲面的加工。
（）三、填空题1. 数控机床的工作原理是通过________来实现工具和工件的相对运动。
2. 为了提高加工效率，数控机床在设计时通常会采用________结构。
3. 在数控加工中，刀具的路径是由________文件控制的。
4. 数控机床的定位精度是指机床各运动部件在________状态下的实际位置与理论位置之间的差距。
5. 为了确保加工质量，数控机床在加工前需要进行________。
四、简答题1. 请简述数控技术的发展历史及其在现代制造业中的重要性。
2. 描述数控机床的工作原理，并举例说明其在工业生产中的应用。
3. 解释什么是数控编程，以及它在数控加工中的作用。
4. 讨论数控技术在提高生产效率和加工质量方面的优势。
五、论述题选择一种数控机床，分析其结构特点、控制系统以及在特定加工领域中的应用，并探讨如何通过技术改进来提升其性能。
数控技术考试试题一、填空题1、数控机床按控制运动的方式可分为_____、＿____和_____。
2、数控系统由_____、＿____、＿____、＿____和_____组成。
3、数控机床坐标系采用的是_____坐标系，其正方向的规定是：＿____。
4、数控编程中，刀具半径补偿指令有_____和_____，刀具长度补偿指令有_____。
5、数控车床的编程原点一般选在_____，数控铣床的编程原点一般选在_____。
二、选择题1、闭环控制系统的位置检测装置装在（）A 电机轴端B 丝杠轴端C 机床移动部件上D 数控装置中2、下列哪种数控系统没有检测装置（）A 开环数控系统B 半闭环数控系统C 闭环数控系统D 以上都不是3、数控机床的核心是（）A 数控系统B 伺服系统C 机床本体D 检测装置4、用于指令动作方式的准备功能的指令代码是（）A F 代码B G 代码C T 代码D M 代码5、辅助功能中表示无条件程序暂停的指令是（）A M00B M01C M02D M30三、判断题1、数控车床只有两个坐标轴，即 X 轴和 Z 轴。
（）2、数控铣床的默认加工平面是 XY 平面。
（）3、刀具半径补偿建立和取消的程序段中，只能用 G01 和 G00 指令，不能用 G02 和 G03 指令。
（）4、数控加工程序的顺序号必须按递增或递减的顺序排列。
（）5、数控铣床中，G41 为刀具半径左补偿，G42 为刀具半径右补偿。
（）四、简答题1、简述数控机床的工作原理。
2、什么是数控编程？数控编程的方法有哪些？3、简述 G00 与 G01 指令的区别。
4、数控加工工艺分析的主要内容有哪些？五、编程题1、用直径为20mm 的立铣刀，在数控铣床上加工如图所示的零件，毛坯尺寸为 100mm×100mm×30mm，深度为 10mm。
请编写加工程序。
（零件图）2、用数控车床加工如图所示的轴类零件，毛坯直径为 50mm，长度为 150mm。
1、数控机床最适合加工形状结构复杂和中小批量生产的零件。
5、数控机床按伺服系统的特点分为开环伺服系统数控机床、闭环伺服系统数控机床和半闭环伺服系统数控机床。
6、目前数控机床使用的自动换刀装置主要有转塔式自动换刀和刀库式自动换刀两种形式。
8、数控机床的主传动系统的调速是按照自动执行的。
11、数控机床是由信息输入、数控装置、伺服驱动及检测装置、机床本体、机电接口等五大部分组成。
14、数控机床用PLC可分为两大类，一类为内装型PLC，另一类为独立型PLC。
16、数控系统目前常使用的补偿功能有刀具长度补偿和刀具半径补偿。
18、数控机床的伺服系统是指以机床的移动部件的位移和速度为控制对象的自动控制系统。
20、开环控制的数控机床，通常使用步进电动机为伺服执行机构。
21、检测元件的作用是检测位移量的实际值，发送反馈信号，从而构成闭环控制。
22、刀库式自动换刀装置是由刀库和组成刀架。
24、刀库式自动换刀装置的刀库按其形式可分为鼓盘式刀库、链式刀库和格子箱式刀库等。
26、数控机床目前应用的插补算法分为两类，即脉冲增量插补和数字增量插补。
28、数控机床的自动换刀装置中，刀具的交换方式一般可分为无机械手换刀和有机械手换刀两大类。
30、数控机床的自动换刀装置中，刀库选刀方式有顺序选刀和任意选刀两种。
32、数控机床作为自动化控制设备，其控制部分大体上可分为数字控制和顺序控制两个部分。
35、步进电动机驱动电路每接受一个指令脉冲，就控制步进电动机转过一个固定的角度，称为步距角，这个固定的角度即对应于工作台移动一个位移值，称为脉冲当量。
36、数控机床按控制的运动轨迹分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床。
40、数控机床的主传动系统包括主轴电机、传动系统和主轴组件。
42、数控机床的进给传动系统包括齿轮传动副、丝杠螺母副及其支撑部件等。
44、数控机床的进给传动系统是将电动机的旋转运动传递为工作台或刀架的进给运动的整个机械传动链。
47、滚珠丝杠滚珠的循环方式有两种：外循环和内循环。
50、加工中心是一种带刀库和自动换刀装置的数控机床。
51、与机床主轴重合或平行的刀具运动坐标轴为Z轴。
52、数控加工中常用的编程方法有手工编程和自动编程。
54、数控编程国际上有两种通用的标准：ISO标准和EIA标准。
56、数控机床伺服系统常用的执行元件有：步进电机、直流伺服电机、交流伺服电机及直线电机。
60、数控切削用量主要包括被吃刀量、主轴转速及进给速度等。
63、各几何元素之间的连接点称为基点。
64、将零件轮廓曲线用若干直线段或圆弧段来逼近，逼近线段的交点或切点称为节点。
65、在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向的余量为△，则最后一次粗加工走刀的半径补偿量应为（r+△）。
66、常用的用直线逼近曲线有三种方法,即等间距法、等程序段法和等误差法。
69、伺服系统由伺服电路、伺服驱动装置、机械传动装置及执行部件组成。
73、对机床的直线位移采用直线性检测元件测量，称为直接测量。
74、对机床的直线位移采用回转型检测元件测量，称为间接测量。
75、数控机床上常采用的直接测量元件有光栅感应同步器等。
76、数控机床上常采用的间接测量元件有旋转变压器等。
77、旋转变压器是一种控制用的微电机，它将机械转角变换成电信号输出。
79、旋转变压器机构上与两项式异步电动机相似，由定子转子组成。
80、光栅检测装置主要由电源、聚光镜、标尺光栅、指示光栅和光敏原件组成。
83、数控机床所使用的脉冲编码器分为光电式、接触式和电磁感应式三种。
86、步进电机的驱动控制线路主要包括环形脉冲分配器和功率放大器两部分。
88、目前常见的步进电机驱动电源有高低压双电源型、恒流斩波型和调频调压型。
91、按照所输入指令脉冲的要求对载波信号进行相位调制的装置是。
92、将指令信号的相位与实际位置的相位之间的相位差用适当的方式表示出来的装置称为。
93、为保证数控机床能够满足不同的工艺要求并且能够获得最佳切削速度，对主传动系统的要求是，并能实现无极变速。
94、滚珠丝杠的传动间隙主要是间隙。
95、数控回转工作台的主要功能有两个，一是实现工作台的进给分度运动；二是实现工作台圆周方向的进给运动。
97、数控车床的编程中固定形状粗车循环指令G73用于毛坯轮廓形状与零件轮廓形状基本接近时的粗车。
8、某零件的外形轮廓如图所示，厚度为6mm。
刀具：直径为12mm的立铣刀进刀、退刀方式：安全平面距离零件上表面10mm，轮廓外形的延长线切入切出。
要求：用刀具半径补偿功能手工编制精加工程序。
参考程序如下(程序段2中D01指令调用的0l号刀的半径值为6mm，该值应在运行程序前设置在刀具表中)。
％1000N01 G92 X20 Y-20 Z10N02 G90 G00 G41 D0l X0N03 G01 Z-6 F200 M03 S600 N04 Y50N05 G02 X-50 Y100 R50 N06 G0l X-100N07 X-110 Y40N08 X-130N09 G03 X-130 Y0 R20N10 G0l X20Nll Z10N12 G40 G00 X20 Y-20 M05N13 M309、凸轮零件的外形轮廓如图所示，厚度为6mm。
用直径Φ12的立铣刀加工。
手工编制零件程序。
在编制程序之前要计算每一圆弧的起点坐标和终点坐标值，有了坐标值方能正式编程。
计算过程此处不再赘述，算得的基点坐标分别为F(18.856,36.667)，E(28.284，10.000)。
D(28.284，-10.000)，C(18.856，-36.667)。
下面给出参考程序：程序单说明％XXXX定义零件程序号0-9999＃101=6φ12的立铣刀N01 G92 XO YO Z35 建立工件坐标系(坐标参数由对刀点确定)N02 G90 G42 D101 G00 X60 Y50 快速由对刀点移动到了点S上方(60，50，35)建立刀补N03 G01 Z-7.0 M03 F500 S600 到点S(60，50，-7)N04 G01 X0 Y50 F200 由点S到点A(0，50，-7)N05 G03 Y-50 J-50 加工圆弧ABN06 G03 X18.856 Y-36.667 R20.0 加工圆弧BCN07 G01 X28.284 Y-lO.0 加工直线CDN08 G03 X28.284 YIO.0 R30.0 加工圆弧DE N09 G01X18.856Y36.667 加工直线EFNIO G03 X0 Y50 R20 加工圆弧FAN11 G01 X-lO 到点G(-10，50，-7)N12 G01 Z35.0 F500 到G点上方(-10，50，35) N13 G40 XO YO 取消刀补N14 M05 回到对刀点N15 M30 程序结束10、某零件的外形轮廓如图所示，要求用直径Φ10的立铣刀精铣外形轮廓。
手工编制零件程序。
安全面高度50MM进刀/退刀方式;离开工件，直接/圆弧引入切向进刀，直线退刀。
工艺路线：走刀路线如图所示。
零件外形轮廓(厚20㎜，程序原点位于表面)采用刀具半径右补偿方式加工，其数控加工程序如下：O0006; 第0006号程序,铣削外形轮廓零件N05 G54 G90 G0 X0.Y0.；建立工件坐标系,并快速运动到程序原点上方N10 Z50.；快速运动到安全面高度N20 X－5. Y-40. S500 M03；刀具移动工件外,启动主轴,刀具仍在安全面高度N20 Z5. M0 8N30 G01Z-21.F20.；G01下刀，伸出底面1㎜N40 G42 DI Y-30.F100. 刀具半径右补偿，运动到Y-30的位置N50 G01X20 Y-20；N60 G03 X40. Y0. I0. J20.；逆时针圆弧插补N70 X-6.195 Y39.517 I-40. J0；逆时针圆弧插补N80 GI X-40. Y20.；N90 Y-30.；直线退刀N110 G40 Y-40.；取消刀具半径补偿，退刀至Y-40N120 G0 Z50.；抬刀至安全面高度N130 X0. Y0.；回程序原点上方N140 M30；程序结束并返回11、编制立式加工中心下图的零件加工程序。
O0002;T1 M06;G90 G54 G0 G40 X0 Y4.0 S800 M03;G43 Z100.0 H01;Z2.0;M08;G01 Z-5.0 F80;G01 G41 X-6.0 F120;G01 Y-4.0;G03 X6.0 R6.0;G01 Y4.0;G03 X-6.0 R6.0;G01 G40 X0;G00 Z2.0;X-25.0 Y-25.0; G01 Z-5.0 F80;G01 G41 X-17.0 Y-11.0 D01 F200; Y11.0;G02 X-11.0 Y17.0 R6.0;G01 X11.0;G02 X17.0 Y11.0 R6.0;G01 Y-11.0;G02 X11.0 Y-17.0 R6.0;G01 X-11.0;G02 X-17.0 Y-11.0 R6.0;G01 G40 X-25.0 Y-25.0;G00 Z100.0;M05;M09;M30;12、对图2所示零件进行周边精铣加工，且加工程序启动时刀具在参考点位置，参考点位置如图所示。
选择Φ20立铣刀，并以零件的中心孔作为定位孔，加工时的走刀路线如图。
加工程序如下：O0001;N0010 G00 G90 X120.0Y60.0Z50.0; 快进到（120，60，50）N0020 X100.0Y40.0M13S500; 快进到（100，40），切削液开，主轴正转N0030 Z－11.0; 向下快进到Z－11N0040 G01G41X60.0Y10.0H012F100; 直线插补到（60，10），刀具左补偿H012=10mm N0050 Y－10.0; 直线插补到（60，－10）N0060 G02X30.0Y－40.0R30.0; 顺圆插补到（30，－40），半径为30mmN0070 G01X－60.0; 直线插补到（－60，－40）N0080 Y40.0; 直线插补到（－60，40）N0090 X30.0; 直线插补到（30，40）N0100 G03X60.0Y10.0R30.0; 逆圆插补到（60，10），半径为30mmN0110 G01X75.0; 直线插补到（75，10）N0120 G00G40X100.0Y40.0; 快进到（100，40），取消刀具半径补偿N0130 X120.0Y60.0Z50.0; 快进到（120，60，50）N0140 M30; 程序结束+zO+x +y+x。
