克莱门特FOCSWATER-F满液式水冷螺杆冷水机（R134a）机组介绍：FOCSWATER-F满液式水冷螺杆冷水机组是克莱门特最新推出的高效节能环保型产品，选用HFC134a专用螺杆压缩机及新型高效换热器，使系统最优化匹配，采用模块化设计，根据用户需要，自由组合，实现更高满负荷效率及部分负荷效率，让机组的运行成本大大降低、让用户省的更多。
基本参数：系列规格：13个制冷量范围：250～2000KW制冷剂：R134a适应范围：■ 制冷工况冷冻水进出口温度：12/℃冷却水进出口温度：30/5℃机组特点：■ 满液式螺杆压缩机专为R134a设计满液式半封闭双螺杆压缩机，压缩效率高，在满负荷及部分负荷下均能高效运行。
采用高精度加工双螺杆转子，航空级转动轴承具有性能稳定、噪音低、振动小、运转平稳等特点。
电机直接驱动转子，运动部件和易损件少，无其他能量损失，机械效率高。
配合微电脑控制系统，自动根据工况要求调整负荷输出，通过滑阀实现10-100%精确无级调节，提升部分负荷能效。
满液式蒸发器、冷凝器：采用满液式高效蒸发器，蒸发管完全浸在沸腾液态制冷剂中，有效提高了机组的制冷能力及能效比。
高效换热铜管表面密集环状细缝形成了泡核沸腾所需的汽化核心，强化了管外侧的换热效率。
管内侧强化传热肋增大了水侧扰动和紊流换热，冷冻水流动于管内侧，方便清洗维护。
压力容器专用无缝钢管，无缝针状铰牙高效换热铜管。
高蒸发温度高能效比高稳定性低运行费用高效二次油分离器：内置于冷凝器，结构紧凑、使机组空间减小。
超强分离效率，油分率高达99.6%。
利用引射泵：利用飞机翼原理冷凝前高压气克莱门特独特回油方式使机组在节流——电子膨胀阀控制：精确控制制冷剂流量，优化蒸发器换热性能根据机组排气过热度控制调节，性能更稳定提高机组偏离工况、低负荷运行效率反应迅速，根据负荷变化迅速调节，机组出水温度稳定高效经济器：强化换热效果,提高机组性能,机组COP增达4%，机组效率大增。

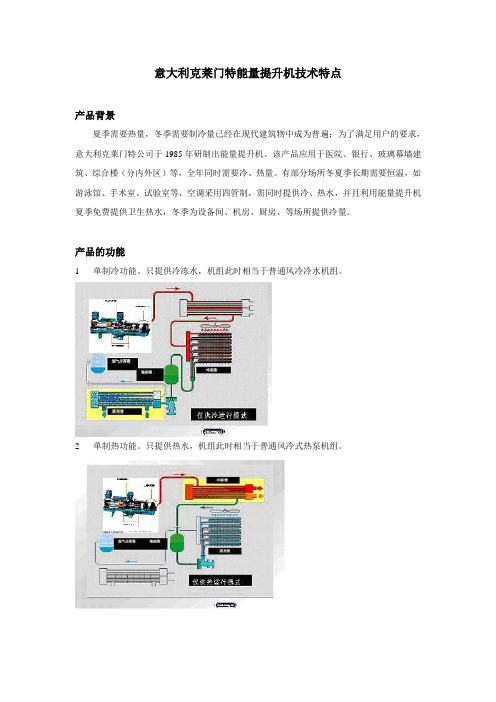

意大利克莱门特能量提升机技术特点产品背景夏季需要热量，冬季需要制冷量已经在现代建筑物中成为普遍；为了满足用户的要求，意大利克莱门特公司于1985年研制出能量提升机。
该产品应用于医院、银行、玻璃幕墙建筑、综合楼（分内外区）等，全年同时需要冷、热量。
有部分场所冬夏季长期需要恒温，如游泳馆、手术室、试验室等，空调采用四管制，需同时提供冷、热水，并且利用能量提升机夏季免费提供卫生热水，冬季为设备间、机房、厨房、等场所提供冷量。
产品的功能1单制冷功能。
只提供冷冻水，机组此时相当于普通风冷冷水机组。
2单制热功能。
只提供热水，机组此时相当于普通风冷式热泵机组。
3同时制冷和制热功能。
同时提供冷冻水和热水，此时机组的效率是普通机组的两倍。
产品的特点1没有冬、夏季模式的转换，也就是没有使用四方换向阀。
进行冬、夏季模式的转换，机组的可靠性得到了很大的提高。
众所周知，风冷热泵机组比普通的机组故障率大很多，原因是必须使用四方换向阀，没有了换向阀，该故障率也就不存在。
2热回收功能在夏季能将废热回收起来，在提供冷冻水的同时，可提供50℃的有用热水；在冬季可将局部的废热回收起来，作为高品质热源提供热水，并且可为全年需制冷的场所提供冷量。
3优化用户冷热量的分配能量提升机相当于一个全自动冷热量平衡系统，通过全自动的微处理控制系统，优化用户的冷热量分配，实现机组对用户的供冷、供热量最佳匹配。
产品的特性1．结构框架底版及机组的整体框架均为外表面已做聚酯喷涂处理的镀锌冷扎板制成，底版平整度高，整体不宜生锈。
2．面板仪表盘、电器控制箱及夹层型面板为镀锌喷粉的钢板，整个机组耐气候性好。
夹层型机构能够保护全部机器部件，内挡板敷有聚氨酯隔音材料压缩机置于易拆卸的标准箱体内，以达到降噪的目的。
同时为了操作人员的安全性，主机一旦接通电源，操作人员将无法打开控制与电器部件的隔离板，以确保操作人员的安全。
3. 压缩机：螺杆式压缩机工艺精良、寿命长、无须维修：压缩机转子和轴承基座等机械部位均由最新数码电控机床生产。
克莱门特MAC组合式空气处理机组机组介绍：MAC组合式空调机组是由各种空气处理功能段组装而成，自身不带冷/热源的一种空气处理设备；它能够实现对空气的降温/除湿/升温/加湿/净化多种功能；MAC组合式空调机组相应功能段选择有新回风混合段/初效过滤段/中效过滤段/中间段/表冷挡水段/加热段/风机段/消声段/加湿段/排风段/二次回风段/出风段。
基本参数：风量范围：2500-200000 m3/h制冷量范围：13-1800 KW制热量范围：21-2400 KW型号分类：MACU 立式MACI 卧式MACS 吊挂式适应范围：制冷工况：进出水温度7/12℃回风工况：进风干球温度27℃，湿球温度19.5℃新风工况：进风干球温度34℃，湿球温度28℃制热工况：进出水温度60/50℃回风工况：进风干球温度21℃新风工况：进风干球温度-4℃机组特点：一、外形美观结构优良保温隔热效果好框架结构■机组框架采用高强度铝合金型材，铝合金表面经阳极氧化处理，外形美观，防腐能力强。
■结构采用无冷桥概念设计，通过高强度尼龙三通将铝合金框架连接，面板与框架间采用PVC包边使两者分离以达到断冷桥效果。
■骨架与双层面板通过铝合金制专用夹板安装组合而成，无任何裸露的螺栓头部。
■机组内部采用补强结构，使机组在高压下仍能保持良好的钢度而不变形。
■机组采用模数化设计，尺寸模数为150mm，机组外形尺寸均以150mm模数增减。
面板■面板采用无冷桥设计，双层三明治夹心结构，标准配置外层为彩钢板，内层为优质镀锌钢板。
面板材质亦可根据使用场所要求的不同而选用如不锈钢等不同材质。
■面板内部采用阻燃型聚氨脂发泡材料，发泡密度为48kg/m3，可有效防止冷量传递。
■面板厚度有25mm，50mm两种可供选择。
面板■面板采用无冷桥设计，双层三明治夹心结构，标准配置外层为彩钢板，内层为优质镀锌钢板。
面板材质亦可根据使用场所要求的不同而选用如不锈钢等不同材质。
■面板内部采用阻燃型聚氨脂发泡材料，发泡密度为48kg/m3，可有效防止冷量传递。
克莱门特捷联为航天三菱保驾护航
佚名
【期刊名称】《供热制冷》
【年(卷),期】2016(000)004
【摘要】日前，克莱门特满液式水源热泵机组因其优秀的产品质量和稳定的机组运行能力，再次获得客户青睐，为沈阳航天三菱发动机制造有限公司保驾护航。
2008年，三菱公司将4A9厂房及综合办公楼共5万平方米进行水源热泵系统改造，采用克莱门特2台1300kW满液式水源热泵机组。
自运行后，每年供热运行费用大幅节省。
2015年，经三菱公司研究决定，将整个厂区剩余的15万平方米全部改为水源热泵供热制冷，总投资额1800万元。
【总页数】1页(P70-70)
【正文语种】中文
【中图分类】TU831
【相关文献】
1.克莱门特捷联:稳健发展的“非常道”——访克莱门特捷联制冷设备(上海)有限公司营销副总裁卫宇 [J], 王宇;盛学章
2.克莱门特捷联：稳健发展的“非常道”——访克莱门特捷联制冷设备（上海）有限公司营销副总裁卫宇 [J], 王宇;盛学章
3.克莱门特捷联参加2016青岛市热能动力暖通空调及制冷学术年 [J],
4.克莱门特捷联2017年度技术推广会（郑州站）召开 [J],
5.克莱门特捷联参加2017年全国净化学术年会 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
意大利克莱门特水源热泵机组
独特的全热回收技术介绍
通常水源热泵在供冷时的工质的冷凝，大多单纯地采用井水冷却，这部分巨大的热能就浪费了，并且井水系统消耗大量的电能。
克莱门特水源热泵机组巧妙的将这部分热能加以利用（如做生活热水），其做法就是在高温高压的气态工质进入到冷凝器初端时，再加一套热回收用的热交换装置，再由井水冷却。
称作部分热回收功能。
意大利克莱门特的水源热泵机组具有可选的全热回收功能，该功能由具有六种工作模式的电脑程序控制，在制冷季用户可以得到免费的生活热水，冬季可在供暖的同时提供生活热水，过度季可以单独提供生活热水。
全热回收机组的应用对于需要生活热水的项目非常适宜，针对本项目优点如下：
1）减少机组的数量：根据项目要求，两台主机即可满足负荷
要求，并提供足够的生活热水；
2）减少机房的面积，充分利用现有机房：原机房安装二台冷
水机组，将其拆除后，可直接安装我公司主机。
无须扩大机房
现有面积；
3）节省机房及管道设备投资：充分利用现有机房基础建设，
并可减少管道接口，降低管道设施费用；
4）操作灵活，简便：全智能电脑控制运行，自动切换工作模
式，可以实现无人职守；
5）明显节能，降低生活热水的成本：夏季生活热水为免费获得，可以有效降低生活热水费用；
6）瞬时提供热水量大，满足宾馆瞬时用水高峰需要：由于宾馆的特殊性，如有团体入住时在瞬间易出现生活热水用水高峰，克莱门特全热回收机组的大回收量及大制热量可以瞬时生产大量热水，满足需要。
《供热制冷》2019年07月56近日，为了规范渠道产品的售后服务流程操作,加快渠道产品的售后服务对应速度，麦克维尔在深圳举行了多场培训互动。
培训有针对零售产品后期服务流程的规范操作，以加快渠道产品的后期服务速度。
同时，针对全国销售公司的渠道销售代表和渠道服务代表培训了零售渠道产品的最新服务管理政策宣讲。
在系列培训中，针对全国销售公司的售后服务技术骨干，还举办了以提升渠道产品服务安装技术质量为目的的家装产品安装维修技术培训班。
培训分为理论培训和实操练习培训两大部分，着重提升学员的故障分析能力和动手操作能力，旨在提升渠道产品的售后对应速度,能第一时间为客户提供最优质的故障解决方案。
此次培训也正式的拉开了“麦克维尔百名工程师计划”的序幕，我们将在2019年至2020年持续地开展多场渠道产品的专项培训，打造出百名优秀的服务工程师，投身于市场为客户带去最为优质的售后服务。
麦克维尔针对零售事业举办系列服务管理和培训活动北京市五棵松场馆将作为2022年冬奥会北京赛区的一个重要赛场。
其中地上建筑面积16400平方米，地下建筑面积22000平方米。
主要建设内容为冰球场地、看台及观众休息区、训练场辅助用房、设备机房、公共厅及交通空间等。
五棵松冰上运动中心是绿建三星及超低能耗项目，选用克莱门特水冷变频磁悬浮变频离心式冷水机组，总冷量达3600kW，机组cop 高达5.81，完全满足建筑超低能耗需求，将为2022年冬奥会的成功举办提供强有力的保障。
水冷磁悬浮变频离心式冷水机组特点：1.压缩机变频调节，部分负荷能效比更高2.磁悬浮无摩擦轴承，噪声低、振动小3.无需润滑油系统，机组结构简单，运行维护费用低克莱门特与您相约2022年第二十四届冬季奥林匹克运动会57中国供热制冷官网4.无换热器油膜热阻，蒸发、冷凝换热效率更高5.智能抗喘振“绿色节能，恒久舒适”——克莱门特捷联集团作为全球知名中央空调和机房精密空调制造商，始终致力于专业领域空调创新与研发，全心全力为客户提供质优可靠、绿色节能的产品与方案，提供创新精细化服务体系，将绿色节能事业进行到底。
克莱门特FOCSWATER-HF高效高温水地源热泵
（R134a）
机组介绍：
FOCSWATER满液式水地源热泵机组是克莱门特最新推出的高效节能环保型产品。
选用HFC134a 专用螺杆压缩机及新型高效换热器，使系统最优化匹配。
采用地能为主要能源，满足冬季供暖、夏季供冷需求，也可以解决卫生热水问题，充分显示一机多用功能。
通常情况下输入1KW电能可获取5KW冷量或4KW以上的热能，真正体现节能。
基本参数：
系列规格：13个
制冷量范围：300～2000KW
制热量范围：300～2000KW
制冷剂：R134a
适应范围：
井水工况：
制冷工况：冷冻水进出口温度12/7℃冷却水(井水)进出口温度18/29℃
制热工况：冷凝器的进口温度40 ℃蒸发器进口温度15℃
地埋工况：
制冷工况：冷冻水进出口温度12/7℃冷却水进出口温度25/30℃
制热工况：冷凝器的进口温度40/45℃发器进口温度10/5℃
机组特点：
■ 满液式螺杆压缩机
专为R134a设计满液式半封闭双螺杆压缩机，压缩效率高，在满负荷及部分负荷下均能高效运行。
采用高精度加工双螺杆
转子，航空级转动轴承具有性能稳定、噪音低、振动小、运转平稳等特点。
电机直接驱动转子，运动部件和易损件少，无
其他能量损失，机械效率高。
配合微电脑控制系统，自动根据工况要求调整负荷输出，通过滑阀实现10-100%精确无级调
节，提升部分负荷能效。
满液式蒸发器、冷凝器：
采用满液式高效蒸发器，蒸发管完全浸在沸腾液态制冷剂中，有效提高了机组的制冷能力及能效比。
高效换热铜管表面密集环状细缝形成了泡核沸腾所需的汽化核心，强化了管外侧的换热效率。
管内侧强化传热肋增大了水侧扰动和紊流换热，冷冻水流动于管内侧，方便清洗维护。
压力容器专用无缝钢管，无缝针状铰牙高效换热铜管。
高蒸发温度
高能效比
高稳定性
低运行费用
高效二次油分离器：
内置于冷凝器，结构紧凑、使机组空间减小。
超强分离效率，油分率高达99.6%。
利用引射泵：
利用飞机翼原理
冷凝前高压气
克莱门特独特回油方式使机组在
节流——电子膨胀阀控制：
精确控制制冷剂流量，优化蒸发器换热性能
根据机组排气过热度控制调节，性能更稳定
提高机组偏离工况、低负荷运行效率
反应迅速，根据负荷变化迅速调节，机组出水温度稳定
高效经济器：
强化换热效果,提高机组性能,机组COP增达4%，机组效率大增。
增加机组过冷度、减少闪发气体产生，增加换热器有效利用面积，同冷量下，降低运行费用
模块化设计:
机组为模块化设计，可根据不同需要自由组合
多个模块机组可独立运行，也可通过群控制器Gr2000或Gr3000集中管理，根据系统负荷需要，优化机组运行
机组可以零距离组合，简化系统安装
■ 电气安全
电气柜内部结构、电气部件、布线均按EN60204-1/IEC204-1规范设计制作，控制电源由变压器与主电源隔离，有效防止电流冲击和干扰，动力电源由拉杆断路器控制并与电控箱门连锁，安全可靠。
每一压缩机负载都配有各自的断路器、熔断器和接触器。
控制面板置于双层密封门之内，电气绝缘性能优良，防尘防潮，适应各种恶劣环境。
机组电气系统符合EMC电磁兼容规范。
■ 工作可靠
机组电气绝缘性能优良，智能微电脑控制系统监控机组运行。
机组具有高低压开关、超欠压、缺相、逆相、过载、绕组过热、排气温度、油压、水流开关、油温加热器等保护。
蒸发器外敷设加热元件防止蒸发器内冻冰。
■ 安装简单
机组出厂前已完成冷冻油和制冷剂充注，并已按UNI9218规范完成调试和严格检测。
现场仅需联接水管路和电源，即可投入使用，为用户提供冷水和热水。
■ 使用维护方便
全电脑控制，菜单显示，机组电气自检、运行、负荷调整和安全保护均由电脑控制系统完成，日常操作仅需开关机即可。
多个制冷系统，互为备用。
具有故障保护、存储、报警、打印输出功能，故障一目了然。
每个回路均均带有检修阀，并且有"puop down"功能，方便检修。
■ 低噪低振
压缩机连续排气，排气管三维折弯，不带弯头，有效遏制噪音。
压缩机和机组均安装在橡胶减振垫上，有效减少振动。
根据用户的静音需要，机组可沿框架安装隔音罩，机组噪音可以减少约8dB。
控制系统
■ 人机界面友好
? 全电脑控制，可以实现无人值守;
? 直观的用户操作面板，多窗口参数显示，分门别类，一目了然;
? 图形化符号按键和显示，操作简便;
? 通过菜单和快捷键，可以方便地进行调整和设定;
? 可以实现完全手动功能。
■ 机组控制功能
机组采用CVM300和3000智能微电脑控制系统，具有设定和调整以及控制：
? 制冷容量控制，实现无级调节；
? 机组出水/回水温度控制；
? 压缩机的启动、卸载、停止、压缩机启动延时、压缩机小时启动次数限制、压缩机运行计时、压缩机运行时间均衡；
? 机组系统运行参数、控制设定；
? 机组运行数据、故障纪录的打印。
■ 机组保护报警功能
? 开机自检，避免病机运行;
? 三级密码保护，防止未授权人的误操作；
? 电路电压、频率过高、过低保护、过电压、电流、缺相、相序保护、三相不平衡保护和报警；
? 传感器故障报警；
? 压缩机过载、过热、过压保护和报警，压缩机排气温度保护与报警；
? 蒸发器水路防冻保护，防堵保护和报警；
? 冷冻水、冷却水过高、过低保护和报警，水流过低保护和报警；
? 制冷系统低压、高压保护与报警，制冷剂泄漏报警。
■ 故障处理功能
? 根据故障级别，自动采取声光报警、压缩机减载、停止压缩机、停止机组保护；
? 自动判别故障，指示故障类别；
? 自动进行故障纪录，高达200个故障纪录能力；
? 黑匣子功能，致命故障自动纪录现场状态和所有数据，提供分析数据；
■ 通讯功能
? 机组配备标准RS485通讯接口；
? 支持本地网络通讯；
? 支持固定电话网络通讯；
? 支持GSM移动网络通讯；
■ 群控功能
? 支持连接Climaveneta 的群控设备（选配）；
? 选用群控设备，多台机组可以协调工作；
? CVM Manager 群控装置可以远程协调监控机组、水泵、冷却塔的运行，兼容ModBus；
? CVM SW 计算机软件监控多台机组运行和设定，采集纪录和分析运行数据；
? CVM Service 软件，通过电话网络、Internet 网络，实现Climaveneta服务中心对设备的远程监控和托管。
■ 楼宇控制和联网功能
? 支持楼宇控制系统连接；
? 支持联网功能，支持多种网络协议；
? 可以实现与Johnson、Honeywell和Siemens Steafa 等常见楼宇控制系统连接；
? 支持多种BMS DDC系统；
? 通过CVM InterFace 实现与各种工控设备和监控系统连接；
? 提供开放的通讯协议。
