爆炸危险场所分区

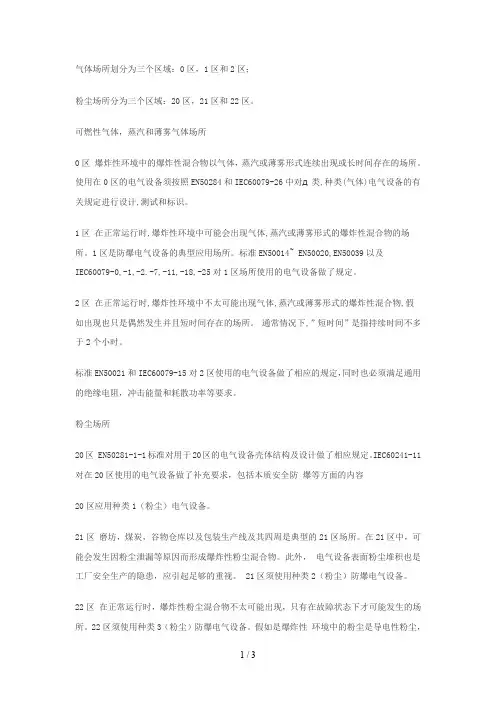

气体场所划分为三个区域：0区，1区和2区；粉尘场所分为三个区域：20区，21区和22区。

可燃性气体，蒸汽和薄雾气体场所0区爆炸性环境中的爆炸性混合物以气体，蒸汽或薄雾形式连续出现或长时间存在的场所。

使用在0区的电气设备须按照EN50284和IEC60079-26中对д类,种类(气体)电气设备的有关规定进行设计,测试和标识。

1区在正常运行时,爆炸性环境中可能会出现气体,蒸汽或薄雾形式的爆炸性混合物的场所。

1区是防爆电气设备的典型应用场所。

标准EN50014~ EN50020,EN50039以及IEC60079-0,-1,-2.-7,-11,-18,-25对1区场所使用的电气设备做了规定。

2区在正常运行时,爆炸性环境中不太可能出现气体,蒸汽或薄雾形式的爆炸性混合物,假如出现也只是偶然发生并且短时间存在的场所。

通常情况下,”短时间”是指持续时间不多于2个小时。

标准EN50021和IEC60079-15对2区使用的电气设备做了相应的规定，同时也必须满足通用的绝缘电阻，冲击能量和耗散功率等要求。

粉尘场所20区 EN50281-1-1标准对用于20区的电气设备壳体结构及设计做了相应规定。

IEC60241-11对在20区使用的电气设备做了补充要求，包括本质安全防爆等方面的内容20区应用种类1（粉尘）电气设备。

21区磨坊，煤炭，谷物仓库以及包装生产线及其四周是典型的21区场所。

在21区中，可能会发生因粉尘泄漏等原因而形成爆炸性粉尘混合物。

此外，电气设备表面粉尘堆积也是工厂安全生产的隐患，应引起足够的重视。

21区须使用种类2（粉尘）防爆电气设备。

22区在正常运行时，爆炸性粉尘混合物不太可能出现，只有在故障状态下才可能发生的场所。

22区须使用种类3（粉尘）防爆电气设备。

假如是爆炸性环境中的粉尘是导电性粉尘，则依据EN50281-1-2的规定，须使用种类2（粉尘）防爆电气设备。

与划分危险场所类型相关的因素：危险场所划分与现场的多种因素相关。

爆炸危险区域的划分1.爆炸危急区域的划分。

爆炸性气体环境依据爆炸性气体混合物消失的频繁程度和持续时间，按下列规定进行分区。

①0区：连续消失或长期消失爆炸性气体混合物的环境。

②1区：在正常运行时可能消失爆炸性气体混合物的环境。

③2区：在正常运行时不行能消失爆炸性气体混合物的环境，或即使消失也仅是短时存在爆炸性气体混合物的环境。

爆炸性粉尘环境依据爆炸性粉尘混合物消失的频繁程度和持续时间，按下列规定进行分区。

①10区：连续消失或长期消失爆炸性粉尘的环境。

②11区：有时会将积留下的粉尘扬起而偶然消失爆炸性粉尘混合物的环境。

2.火灾危急区域的划分。

火灾危急环境依据火灾事故发生的可能性和后果，以及危急程度和物质状态的不同，按下列规定进行分区。

①21区：具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾危急的环境。

②22区：具有悬浮状、积累状的可燃粉尘或可燃纤维，虽不行能形成爆炸性混合物，但在数量和配置上能引起火灾危急的环境。

③23区：具有固体状可燃物质，在数量和配置上能引起火灾危急的环境。

3.爆炸危急环境的区域范围。

在爆炸危急环境的区域范围内，应安装相应的防爆型电气设备；不在爆炸危急环境的区域范围内时，可安装非防爆型电气设备，但是不能以这个范围作为能否动用明火的依据。

4.爆炸危急环境区域范围的划分如下：①非放开的建筑物内部，一般以室为单位划定范围，对于1区建筑物通向露天的门、窗外3m以内的空间范围，可降低为2区；对于2区建筑物通向露天的门、窗外1m以内的空间范围，可不考虑防爆要求。

②对可燃气体、易燃液体和闪点低于或等于场所环境温度的可燃液体储罐，一般在离设备外壳3m以内的空间为有爆炸危急环境区域范围。

③对易燃液体注送站，一般以注送口外水平距离15m、垂直距离7. 5m以内的空间为有爆炸危急环境区域范围。

其他设施的爆炸危急环境区域范围的划分可参照有关专著。

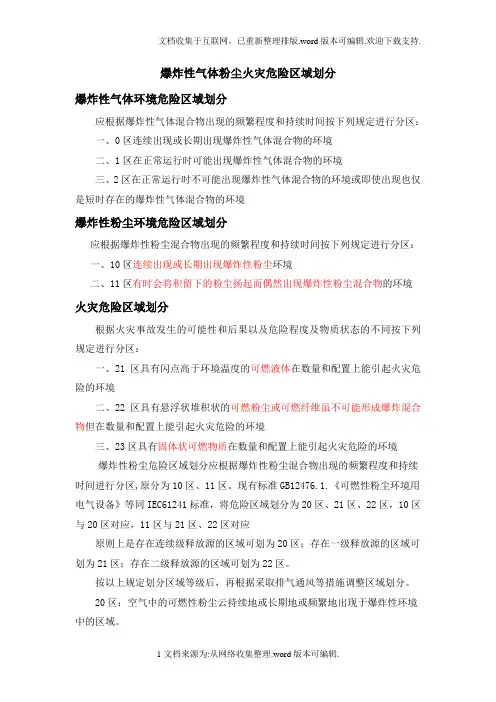

爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。

现有标准.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。

按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。

20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。

可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。

21区：在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持续时间也是短暂的。

爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。

现有标准GB12476.1.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。

按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。

20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。

可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。

21区：在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持续时间也是短暂的。

易燃易爆场所防火防爆要求易燃易爆场所指的是存在可燃气体、液体、固体或粉尘等可燃物质的场所。

这些场所存在着引发火灾或爆炸的风险，因此需要进行专门的防火防爆措施。

本文将介绍易燃易爆场所的防火防爆要求，以保障人员和设施的安全。

1. 易燃易爆场所的分类根据国家标准，《易燃易爆场所分区标准》（GB 50728-2011）将易燃易爆场所分成四个等级：•1区：存在气体、蒸气或粉尘爆炸的危险，并且通常或经常地存在。

•2区：存在气体、蒸气或粉尘爆炸的危险，但是只在异常情况下出现。

•3区：可能存在气体、蒸气或粉尘爆炸的危险，但是很少出现。

•非分类场所：不属于上述任何一类场所的场所。

不同等级的易燃易爆场所的防火防爆要求也是不同的。

2. 易燃易爆场所的防火措施2.1 减少可燃气体和粉尘的积累易燃气体和粉尘的积累是火灾和爆炸发生的主要原因之一，因此需要采取措施减少其积累。

具体措施包括：•加强通风设备的维护和清洁，确保通风设备畅通。

•定期清理和维护设备和管道，防止其积累过多的可燃物质。

•安装可燃气体和粉尘监测仪，及时发现问题并采取措施。

2.2 防止点火源的产生和扩散点火源是引发火灾和爆炸的重要原因之一。

因此，需要采取措施防止点火源的产生和扩散，具体措施包括：•采用防爆电气设备，避免电器火花。

•对于易燃气体和粉尘易产生的设备和场所，采用特殊的、防爆的加工和施工方式，防止刮擦、碰撞等操作引发火花。

•禁止在易燃易爆场所内吸烟、使用明火或进行其他易产生火花或高温的活动。

•保持场所内的温度和湿度在安全范围内。

2.3 采取灭火措施灭火措施是防止火灾和爆炸的重要手段，需要采取恰当和有效的灭火设备、器材和应急处置措施。

具体措施包括：•配置易燃易爆场所专用灭火器材，如泡沫灭火器、干粉灭火器等。

•配置火灾自动报警器、消防水系统、烟雾探测器等消防设备。

•制定灭火预案，进行应急演练，并保持灭火器材和设备的有效性和完好性。

3. 易燃易爆场所的防爆措施3.1 安全气体检测和控制系统易燃气体和粉尘的积累和泄漏都会引发爆炸。

爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。

现有标准GB12476.1.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。

按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。

20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。

可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。

21区：在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持续时间也是短暂的。

危险场所的分区划分易燃易爆场管理所是安全生产管理工作当中重要的组成部分，企业中涉及易燃易爆场所一旦发生事故往往造成的后果是巨大的，无论是企业主要负责人还是安全管理人员一定要把易燃易爆场所的管理做为工作中的重要点，做到合法合规。

只有在平时做到履职尽责，才能尽职免责。

一、什么是爆炸性环境环境中存在的气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后能发生燃爆的环境。

二、爆炸危险场所的分类爆炸危险场所按爆炸性物质的物态，分为2类：1.气体爆炸危险场所；2.粉尘爆炸危险场所两类。

二、爆炸性气体环境的分区1.气体爆炸性环境依据气体出现的频率和持续时间把危险场所分为0区、1区和2区三个区域等级。

0区：爆炸性气体环境连续出现或长时间存在的场所。

1区：在正常运行时，可能出现爆炸性气体环境的场所。

2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。

三、可燃性粉尘环境的分区根据可燃性粉尘与空气混合物出现的频率和持续时间及粉尘层厚度，可燃性粉尘环境可分为20区、21区和22区三个区域等级。

20区：在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。

21区：在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入20区的场所。

该区域包括，与充入或排放粉尘点直接相邻的场所、出现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。

22区：在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。

如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为21区。
