铸件外观缺陷图

压铸件外观通用检验标准
1目的：
为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：
压铸件
3定义
3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通
过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷
3.2.1外部缺陷及定义
粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次
裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

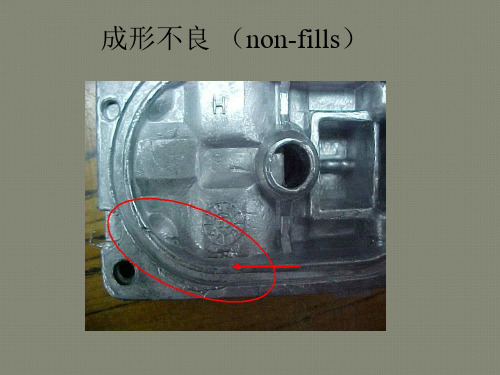

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移
脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

铸件常见缺陷常见缺陷缺陷的分类：铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。

1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。

1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。

铸件气孔的特征是：其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。

(如图)产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型等。

1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。

缩孔的特征是：形状不规则，孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。

(如图)产生的原因是：金属在液体及凝固期间由于补缩不良而产生的孔洞，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是：铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。

(如图)产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是：铸件浇注位置上表面的非金属夹杂物。

通常在加工后发现与气孔并存，孔径大小不一，成群集结。

(如图)产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是：铸件内部或表面带有砂粒的孔洞(如图)。

产生的原因是：型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

压铸产品缺陷图示缺陷种类图例1.流痕其他名称：条纹特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。

此缺陷无发展倾向，用抛光法能去除。

2.冷隔其他名称：冷接特征：温度较低的金属流互相对接但未熔合而出现的缝隙。

呈现不规则的线形，有穿透的和不穿透的两种，在外力作用下有发展趋势。

3.擦伤其他名称：拉伤、拉痕、粘模伤痕特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

4. 凹陷其他名称：缩凹、缩陷、憋气、塌边特征：铸件平滑表面上出现凹瘪的部分，其表面呈自然冷却状态。

5.气泡其他名称：鼓泡特征：铸件表皮下，聚集气体鼓胀所形成的泡。

6.气孔其他名称：空气孔特征：卷入压铸件内部的气体所形成的形状较为规则，表面较为光滑的空洞。

7.缩孔其他名称：缩空、缩眼特征：压铸件在冷凝过程中，由于内部补偿不足所造成的形状不规则，表面较粗糙的孔洞。

8.花纹特征：铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用砂布稍擦几下即可去除。

9.裂纹特征：铸件上合金基体被破坏或断开形成细丝状的缝隙，有穿透的和不穿透的两种，有发展趋势。

裂纹可以分为冷裂纹和热裂纹两种，他们的主要区别是冷裂纹铸件开裂处金属未被氧化，热裂纹铸件开裂处金属被氧化。

10.欠铸其他名称：浇不足、轮廓不清、边角残缺特征：金属液未充满型腔，铸件上出现填充不完整的部位。

11.印痕其他名称：推杆印痕、镶块或活动块拼接印痕。

特征：铸件表面由于模具型腔磕碰及推杆、镶块、活动块等零件拼接所留下的凸出和凹下的痕迹。

12.网状毛刺其他名称：网状痕迹、网状花纹、龟裂毛刺特征：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

13.有色斑点其他名称：油斑、黑色斑点、积炭特征：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

14.麻面特征：充型过程中由于模具温度或合金温度太低，在近似于欠压条件下铸件表面形成的细小麻点状分布区域。

解决方法
适当提高浇注温度/模具温度
改变合金成分，提高流动性
改进浇注系统，加大内浇口速度，改善填充条件合理使用脱模剂
解决方法
改进制件结构，减少壁厚差，增大铸造圆角
缺陷名称流痕
缺陷名称
缺陷等级
缺陷释义合金液未充满型腔，制件上出现填
解决方法降低浇注温度
解决方法适当降低模温
解决方法增加脱模角度
缺陷名称缩痕
解决方法
解决方法模具进行表面氮化或氧化处理合理选用脱模剂
合理使用脱模剂
解决方法提高注射压力
解决方法
解决方法
解决方法增加锁模力
解决方法见“铸造毛刺”的解决方法。

压铸日常缺陷及分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。

若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。

压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。

目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。

一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。

主要是脱模剂中有会产生腐蚀作用的成分。

所以选择脱模剂一定不要只压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净;2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。

脱模剂一般不会渗透到压铸件里面。

但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。

如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。

丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。

一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。

合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。

一般铝合金压铸件拔模高度从3mm~250 mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。

文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料不进行T6处理. 2.若进行T6处理,表面会变色(灰暗3.变形与否,取决于压铸件本身的形状和在加热炉里放置是否得当.只要注意,一般不会变形. 4.把刚出模的压铸件放进水里,起不到T6的效果.锌合金电镀起泡。

铸件常见
缺陷
名称砂眼气孔缩孔
图
片
注释在铸件表面或内部有充塞着型
砂的孔眼。

在铸件内部、表面或近于表面
处有大小不等的光滑孔眼。

一
般为圆球形或近似于球形的团
球形孔洞，孔壁光滑。

形状为不规则的封闭或敞露的
孔洞，孔壁粗糙并带有枝晶
状，常出现在铸件最后凝固的
部位（热节处）。

名称粘砂冷隔冲砂
注释在铸件表面上、全部或部分覆
盖着金属与砂的混合物，或一
层烧结的型砂，致使铸件表面
粗糙。

冷隔是铸件上未完全融合的缝
隙或洼坑，其交接边缘呈圆
角，多出现在远离浇口的铸件
宽大上表面和薄壁处、金属流
股汇合处或激冷部位。

铸件表面上有粗糙不规则的金
属瘤状物，常位于浇口附近。

在铸件其它部位则往往出现砂
眼。

披 缝毛 刺浇 不 足披缝是铸件表面上厚薄不均匀的片状金属突起物，常出现在铸件分型面和芯头部位。

毛刺是铸件表面上刺状金属突起物，常出现在型和芯的裂缝处，形状极不规则。

由于金属液未完全充满型腔而产生的铸件缺肉。

掉 砂缺 损变 形
铸件表面的块状金属突起物，其外形与掉落的砂块很相似。

在铸件其它部位则往往出现砂眼或残缺。

在铸件清理或搬运时，损坏了铸件的完整性。

由于收缩应力或型壁变形、开裂引起的铸件外形和尺寸与图纸不符。

裂纹：铸件被破坏或断开形成的缝隙，有穿透的和不穿透的两种，有发展趋势变形：产品的局部发生扭曲、弯折，导致与要求的形状/尺寸不符黑斑：铸件表面呈不规则形状的黑色，轻微的为黑色花纹状，严重时则为黑色斑块完全覆盖铸件局部位置气泡：铸件薄表面局部呈形状较为规则的隆起，呈单个或连续分布，轻敲后可平整或凹陷冷隔：铸件表面有明显的、不规则下陷的线性纹路，形状细小而狭长，有时交接边缘光滑拉伤：铸件表面沿开模方向呈条纹状的痕迹，有一定深度，较轻微时表面发亮，严重时表面起毛、起槽且深度较深缩陷：铸件平滑表面上出现凹瘪的部分，其表面呈自然冷却状态，与正常区域一致错型：铸件的一部分与另一部分在分型面上错开，发生相对位移而形成台阶欠铸：金属液未充满型腔，铸件上出现填充不完整的形状夹皮：由于分型处的飞皮局部伸进模具型腔内，导致压铸出的产品在相应位置形成缝隙，通常缝隙形状较为规则，侧壁较为光滑飞边、隔层：铸件在分型处出现产品本体之外的金属薄片，易出现在产品的轮廓分型面或型芯孔的型芯对接面多肉：铸件上非设计标准的不规则实体凸起，一般是由于模具型腔凹陷缺肉导致流痕：与金属液流动方向相一致，用手感得出的局部下陷的光滑纹路。

此缺陷无发展向，用抛光法能去除磕碰伤：铸件表面因碰击而造成的伤痕，通常伤痕处发亮型芯断及断面不平整：型芯断裂后断面不平，易造成后续机加时断刀或加工后孔偏网状毛剌：模具型腔表面产生网状龟裂使铸件表面产生的网状凸起痕迹和金属剌压铸工序常见外观缺陷图集顶针印痕不平：顶针痕迹高于或低于规定标准麻面：充型过程中由于模具温度或合金液温度太低，在近似于欠压条件下铸件表面形成的细小麻点状分布区域烧模：铸件表面呈现的泛白灰色的粗糙面粘模残缺：铸件局部未顺利脱模，导致铸件局部遗留在模具内致使产品残缺的现象浇口缺：在去除浇排系统时将产品本体带缺肉，多发生在内浇口及集渣包进水口处有色斑点：铸件表面上呈现的不同于铸本体色泽的斑点,一般由涂料碳化物、水、形成起层：铸件表面存在明显的金属层次，且通常呈片状花纹：铸件表面呈光滑条纹，肉眼可见，但用手感觉不出的，颜色不同于基体金属的纹路，砂布稍擦几下即可去除与金属液流动方向相一致，用手感觉得出的局部下陷的光滑纹路。
