数控加工工艺作业1-3答案

第一章第二章2.3什么叫基准？试述设计基准、定位基准、工序基准的概念，并举例说明。

基准是用来确定生产对象上几何要素之间的几何关系所依据的那些点、线或面。

从设计和工艺两方面看基准答：1.设计基准设计者在设计零件时，根据零件在装配结构中的装配关系以及零件本身结构要素之间的相互位置关系，确定标注尺寸（或角度）的起始位置。

这些尺寸（或角度）的起始位置称为设计基准。

简言之，设计图样上所采用的基准就是设计基准。

2．工艺基准零件在加工和装配过程中所采用的基准称为工艺基准。

工艺基准又可进一步分为：工序基准、定位基准、测量基准和装配基准。

（1）工序基准在工序图上用来确定本工序所加工表面加工后的尺寸、形状、位置的基准，称为工序基准。

（2）定位基准在加工时用于工件定位的基准，称为定位基准。

定位是指确定工件在机床或夹具中占有正确位置的过程。

定位基准是获得零件尺寸的直接基准，其还可以进一步分为：粗基准、精基准及辅助基准。

2.4何谓“六点定位原理”?“不完全定位”和“欠定位”是否均不能采用?为什么? 答：在OXYZ坐标系中，物体可以有沿X、Y、Z轴的移动及绕X、Y、Z轴的转动，共有六个独立的运动，即有六个自由度。

六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。

有时需要限制的自由度少于六个，称为不完全定位。

采用不完全定位，（1）由于工件加工前的结构形状特点，无法也没有必要限制某些方面的不定度，（2）由于加工工序的加工精度要求，工件在定位时允许保留某些方面不定度不被限制。

按照加工要求应限制的自由度没有被限制的定位称为欠定位。

确定工件在夹具中的定位方案时，欠定位是决不允许发生的。

因为欠定位保证不了工件的加工要求。

2.5为什么说夹紧不等于定位？答：工件的某一自由度被限制，是指工件在这一方向上有确定的位置，并非指工件在受到使其脱离定位支承点的外力作用时不能运动，欲使其在外力作用下是不能运动，是夹紧的任务；反之，工件在外力作用下不能运动，即被夹紧，也并非说工件的所有自由度被限制了。

数控加工工艺任务一一、填充题1. 生产中使用的量具很多，主要分为量具、量具、量具和螺纹量具几种。

量具、2游标卡尺测量精度为mm, 外径千分尺测量精度为mm, 万能游标角度尺测量精度为mm 。

3综合性螺纹量具常用的有和。

一般外螺纹用检测，内螺纹用检测。

4. 内径量表上显示的数值是尺寸与尺寸之5长度尺寸、直径尺寸精度要求不高时，可选用测量，精度要求较高可选用测量。

深度尺寸可选用测量，角度尺寸可选用测量。

6. 量具读数时，视线应与量具尺面7. 三点内径于分尺测量前需用进行校正。

8如题8图所示千分尺的读数为mm 。

二、判断题1游标卡尺只能用千测量外圆尺寸、直径尺寸和长度尺寸。

2. 外径千分尺有0�2smm、2s�somm 、so�1smm 等多种规格。

3万能游标角度尺适用千机械加工中的外角度测量，不能用千内角度测量。

4. 游标卡尺一般用千精度不高场合，故可直接用千测量。

5. 深度游标卡尺的读数方法和游标卡尺完全一样。

6. 于分尺测量工件时，测微螺杆轴线与工件中心线应垂直或平行。

7. 内测千分尺测量内孔时，应反复找正，选择最小值为测量值。

8. 内径百分表测量孔径是一种绝对的测量方法。

9. 量具是精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。

题8图10. 用塞规检测螺纹时，若止端能通过，而通端与工件螺纹旋合量少千两个螺距时，则螺纹加工合格。

三、选择题1. 内测千分尺测量前需用A. 环规 B. 直尺校正。

C. 塞尺2. 万能角度尺测量前应先校准。

D. 量块A. 主尺B. 零位C. 基尺D. 角尺3. 为确保测量准确，对同一尺寸尽可能取不同部位测量多次，取其为测量值。

A. 最大 B. 最小C. 中间D. 平均值4. 内径量表常用的分度值为mm 。

A. 0.05 B. 0.01 C. 0.02 D. 0.1 5. 下列不能用千测量内孔的量具是。

A. 游标卡尺B. 内径量表C. 外径千分尺D. 内径千分尺6. 游标卡尺读数时需要判断游标上的刻线与上的刻线对准。

数控加工工艺习题库（附参考答案）一、单选题（共50题，每题1分，共50分）1、加工阶梯轴时，某一工序为专用铳、钻，铳床上用两把刀具同时铳左右两端面，然后同时钻两中心孔，此工序可划分为几个工步（）A、1Bs不能确定C、4D、2正确答案：D2、车床导轨在水平面内与主轴线不平行，会使车削后的圆产生（）。

A、圆柱度误差B、位置误差C、圆度误差D、尺寸误差正确答案：A3、用钻床夹具，决定被加工孔直径的是（）。

A、刀具B、衬套C、钻模板D、定位元件正确答案：A4、镇床上镇孔时主轴有角度摆动，锋出的孔将呈现（）。

A、双面孔B^圆孔C、圆锥孔D、椭圆孔正确答案：C5、车削的特点是（）。

A、等面积、断续切削B、等面积连续切削C、变面积、断续切削正确答案：B6、粗车碳钢工件时，刀具的磨损部位主要发生在（）。

A、前刀面B、后刀面C N副后面D、前、后刀面正确答案：B7、为消除一般机床主轴箱体铸件的内应力，应采用（）。

A、表面热处理B、调质C、时效D、正火正确答案：C8、机床夹具必不可少的组成部分有（）。

A、装料装置B、定位元件及定位装置C、分度装置D、卸料装置正确答案：B9、在正交平面P。

中测量的角度有（）。

A、副偏角B、刃倾角C、前角D、主偏角正确答案：C10、在机械加工中，完成一个工件的一道工序所需的时间，称为（）。

A、劳动时间B、服务时间C、基本时间正确答案：B11、下列刀具材料中，综合性能最好，适宜制造形状复杂的机动刀具的材料是（）A、硬质合金B、高速钢C、合金工具钢D、碳素工具钢正确答案：B12、下面方法能经济的达到IT7精度，Ra为0.81.6的是（）A、钻一钱;B、钻一扩一钱；C、钻一扩一粗钱一精锐；D、钻一扩;正确答案：A13、在车床上用两顶尖装夹车削光轴，加工后检验发现鼓形误差（中间大，两头小），其最大可能的原因是（）。

A、刀架刚度不足B、两顶尖刚度不足C、车床主轴刚度不足D、工件刚度不足正确答案：D14、7级精度不淬硬齿面的齿轮加工方案可以是：（）方案。

学号：姓名：班级：作业一数控铣削加‎工工艺习题‎一判断题1.在卧式铣床‎上加工表面‎有硬皮的毛‎坯零件时，应采用逆铣‎切削。

（）2.执行程序铣‎削工件前，宜依程序内‎容将刀具移‎至适当位置‎。

（）3.铣削速度＝π×铣刀直径×每分钟回转‎数。

（）4.较硬工件宜‎以低速铣削‎。

（）5.铣削中发生‎紧急状况时‎，必须先按紧‎急停止开关‎。

（）6.在可能情况‎下，铣削平面宜‎尽量采用较‎大直径铣刀‎。

（）7.T槽铣刀在‎铣削时，只有圆外围‎的刃口与工‎件接触。

（）8.铣刀材质一‎般常用高速‎钢或碳钢。

（）9.顺铣削是铣‎刀回转方向‎和工件移动‎方向相同。

（）10.切削液之主‎要目的为冷‎却与润滑。

（）11.精铣削时，在不考虑螺‎杆背隙情况‎下，顺铣削法较‎不易产生振‎动。

（）12.铣刀寿命与‎每刃进给量‎无关。

（）13.逆铣削法较‎易得到良好‎的加工表面‎。

（）14.铣刀的材质‎优劣是影响‎铣削效率的‎主要因素之‎一。

（）15.铣削中产生‎振动，其可能原因‎为虎钳或工‎件未固定好‎。

（）16.选用面铣刀‎的切削条件‎时，必须考虑工‎件的材质及‎硬度。

( ）17.欲得较佳的‎加工表面时‎，宜选用刃数‎多的铣刀。

（）18.铣削平面如‎有异常振动‎时，减少进给量‎可以改善。

（）19.粗铣一般采‎用逆铣削为‎佳。

（）20.铣床上钻小‎孔宜先钻中‎心孔为佳。

（）21.向下铣削亦‎称顺铣，是指铣刀的‎回转方向与‎床台移动方‎向相反。

（）22.在长方体工‎件上铣削Ｔ‎槽时，可用Ｔ槽铣‎刀直接铣切‎。

（）23.工作图注明‎25±0.02㎜之孔则钻头‎选用ψ25‎。

（）二填空题1.铣削过程中‎所选用的切‎削用量称为‎铣削用量，铣削用量包‎括铣削宽度‎、铣削深度、、进给量。

2.粗铣平面时‎，因加工表面‎质量不均，选择铣刀时‎直径要一些。

精铣时，铣刀直径要‎，最好能包容‎加工面宽度‎。

3.在数控铣床‎上加工整圆‎时，为避免工件‎表面产生刀‎痕，刀具从起始‎点沿圆弧表‎面的进入，进行圆弧铣‎削加工；整圆加工完‎毕退刀时，顺着圆弧表‎面的退出。

第1章数控机床基础知识1-1数控机床具有哪些特点？1、具有柔性化和灵活性。

当改变加工工件时，只要改变数控程序即可，所以合适产品更新换代快的要求。

2、可以采用较高的切削速度和进给速度（或进给量）。

3、加工精度高，质量稳定。

数控机床本身精度高，此外还可以利用参数的修改进行。

精度校正和补偿。

1-2数控机床由哪几部分组成？1、程序及程序载体。

数控装置由数控机床自动加工工件的工作指令组成。

包括切靴过程中所需要的机械运动，工件，轮廓，尺寸。

工艺参数等加工信息。

2、输入装置。

输入装置的作用是将程序载体上的数控代码信息转化成相映的电脉冲信号。

并传送至数控装置的储存器。

3、数控装置。

数控装置是数控机床的核心。

包括微型计算机，各种接口电路，显示器。

和硬件及相应软件。

4、强电控制装置。

5、伺服控制装置。

6、机床的机械部件。

1-3伺服控制装置的主要作用是什么？伺服控制装置主要完成机床的运动，其运动控制。

包括进给运动主轴，运动位置控制等。

1-4先进制造技术包括哪些内容？1-5数控机床按伺服控制系统和加工运动轨迹方式分为哪几类，各有什么特点？一、按控制方式分最常用的数控机床可分为以下三类:1、开环数控机床，这类机床通常为经济型、中小型数控机床。

具有结构简单，价格低廉，调试方便等优点。

但通常输出的转距大小受到限制，而且当输入的频率较高时，容易湿不男女，实现运动部件的控制，因此已不能完全满足数控机床提高功率。

运动速度和加工精度的要求。

2、闭环数控机床，相比开环数控机床，闭环数控机床的精度更高。

速度更快，驱动功率更大，但是这类机床价格昂贵，对机床结构及传动链依然提出了严格的要求。

3、半闭环数控机床。

半闭环数控机床可以获得比开环系统更高的加工精度。

但由于机械传动链的误差无法得到消除或校正。

因此它的位移精度比闭环系统低，大多数数控机床采用半闭环控制系统。

二、按机械加工运动轨迹方式分类1、点位控制数控机床（孔加工）点位控制数控机床的要求点在空间的位置准确。

(精华版)最新国家开放大学电大《数控编程技术》《数控加工工艺》网络课形考网考作业(合集)答案(精华版)最新国家开放大学电大《数控编程技术》《数控加工工艺》网络课形考网考作业(合集)答案《数控编程技术》网络课答案形考任务1 一、单选题（每小题4分，共60分）题目1 下列叙述中，（）是数控编程的基本步骤之一。

选择一项：d. 程序校验与首件试切题目2 程序字由地址码＋数字构成，在下列各字中，属于尺寸字的是（）。

选择一项：c. U－18.25 题目3 在下列代码中，属于非模态代码的是（）。

选择一项：b. G04 题目4 程序校验与首件试切的作用是（）。

选择一项：b. 检验程序是否正确及零件的加工精度是否满足图纸要求题目5 在数控系统中，用于控制机床或系统开关功能的指令是（）。

选择一项：a. M代码题目6 程序段G00 G01 G03 G02 X20.0 Y40.0 R12.0 F160；最终执行（）指令。

选择一项：b. G02 题目7 图1为孔系加工的两种刀具路径，对加工路线描述不正确的是（）。

图1 孔系加工路线方案比较选择一项：b. 定位误差a<b 题目8 在编程时，当选定了刀具及切削速度以后，应根据（）确定主轴转速。

选择一项：a. n=1000vC/πD 题目9 采用恒线速度进行车削控制，已知工件的直径是Φ80 mm，若切削时的线速度为200 m/min，则这时的主轴转速约为（）r/min。

选择一项：b. 796 题目10 若在某实体钢质材料加工4-Φ12H7的孔系，孔深18 mm，较好的用刀方案是（）。

选择一项：d. 中心钻、Φ11.8钻头、Φ12铰刀题目11 在螺纹加工中，设定引入距离δ1和超越距离δ2的目的是（）。

选择一项：c. 保证螺距精度题目12 下列叙述中，不属于确定加工路线原则的是（）。

选择一项：d. 尽量采用工序集中，先孔后面的顺序题目13 下列数学处理中，用手工方法编制加工程序时，不需要做的工作是（）。

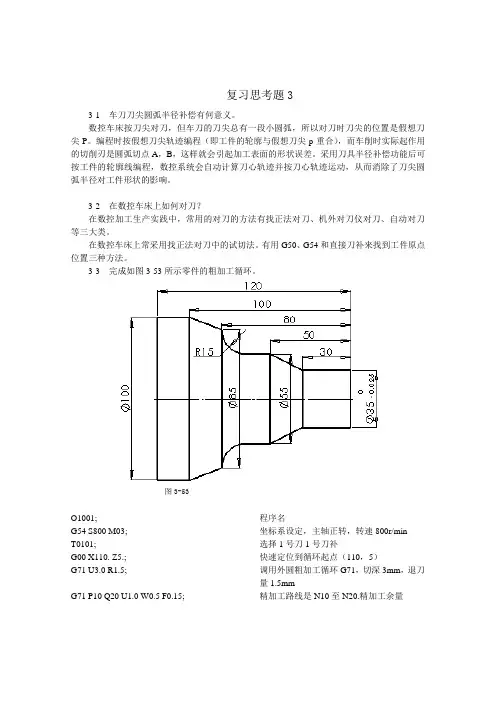

复习思考题33-1 车刀刀尖圆弧半径补偿有何意义。

数控车床按刀尖对刀，但车刀的刀尖总有一段小圆弧，所以对刀时刀尖的位置是假想刀尖P。

编程时按假想刀尖轨迹编程（即工件的轮廓与假想刀尖p重合），而车削时实际起作用的切削刃是圆弧切点A，B，这样就会引起加工表面的形状误差。

采用刀具半径补偿功能后可按工件的轮廓线编程，数控系统会自动计算刀心轨迹并按刀心轨迹运动，从而消除了刀尖圆弧半径对工件形状的影响。

3-2 在数控车床上如何对刀？在数控加工生产实践中，常用的对刀的方法有找正法对刀、机外对刀仪对刀、自动对刀等三大类。

在数控车床上常采用找正法对刀中的试切法。

有用G50、G54和直接刀补来找到工件原点位置三种方法。

3-3 完成如图3-53所示零件的粗加工循环。

图3-53O1001; 程序名G54 S800 M03; 坐标系设定，主轴正转，转速800r/minT0101; 选择1号刀1号刀补G00 X110. Z5.; 快速定位到循环起点（110，5）G71 U3.0 R1.5; 调用外圆粗加工循环G71，切深3mm，退刀量1.5mmG71 P10 Q20 U1.0 W0.5 F0.15; 精加工路线是N10至N20.精加工余量0.5mm，粗加工进给量0.15mm/rN10 G00 X0.; 精加工路线第一段，沿X轴进给到零件中心G01 Z0; 切削进给到z0X35.; 平端面Z-30.; 切削φ35外圆X55. Z-50.; 切削锥面Z-65.; 切削φ55外圆G02 X85. Z-80. R15.; 切R15圆弧G01 X100. Z-100.; 切锥面N20 Z-120.; 精加工路线最后一段，切φ100外圆G00 X100. Z100.; 快速返回到（100，100）M30; 程序结束3-4 编写如图3-54所示工件的加工程序。

图3-54一、工艺分析此零件的车削加工包括车端面、倒角、外圆、圆弧过渡面、切槽加工、螺纹加工和切断。

第3章数控加工中工件的定位与装夹作业答案思考与练习题1、车削薄壁零件如何夹紧工件？答：轴向夹紧或增加夹紧力作用点面积。

2、确定工件在夹具中应限制自由度数目的依据是什么？答：根据工件加工精度要求。

3、试简述定位与夹紧之间的关系。

答：任务不同，定位使加工前工件在机床上占有正确的位置，而夹紧则使工件在加工过程中始终保持在原先确定的位置上。

两者相辅相成，缺一不可。

4、采用夹具装夹工件有何优点？答：a. 易于保证工件的加工精度。

b. 使用夹具可改变和扩大原机床的功能，实现“一机多用”。

c. 使用夹具后，不仅省去划线找正等辅助时间，而且有时还可采用高效率的多件、多位、机动夹紧装置，缩短辅助时间，从而大大提高劳动生产率。

d. 用夹具装夹工件方便、省力、安全。

e. 在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显地降低生产成本。

5、当基准重合原则和基准统一原则发生矛盾时，怎么解决？答：以保证工件加工精度为原则，若采用统一定位基准能够保证加工表面的尺寸精度，则应遵循基准统一原则；若不能保证尺寸精度，则应遵循基准重合原则，以免使工序尺寸的实际公差值减小，增加加工难度。

6、什么情况下才需要计算定位误差？答：用夹具装夹、调整法加工一批工件的条件下，基准不重合时，需要计算定位误差。

若采用试切法加工，不存在定位误差，因而也不需要计算定位误差。

7、如何理解定位面与定位基准的区别？答：工件在夹具中的位置是以其定位基面与定位元件的相互接触（配合）来确定的，工件以平面定位时，定位面就是定位基准；工件以内、外圆柱面定位时，定位面是内、外圆柱面，而定位基准则是中心线。

8、车床上装夹轴类零件时，如何找正？答：工件外圆上选择相距较远的两点，用百分表找正。

模拟自测题一、单项选择题1、过定位是指定位时，工件的同一（B）被多个定位元件重复限制的定位方式。

（A）平面（B）自由度（C）圆柱面（D）方向2、若工件采取一面两销定位，限制的自由度数目为（ A ）（A）六个（B）二个（C）三个（D）四个3、在磨一个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（ D ）的原则。

《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。

A．零件图设计 B．确定机床坐标系C．传输零件加工程序 D．分析图样、确定加工工艺过程5．进给率的单位有( )和( )两种。

A．mm/min，mm／r； B．mm／h，m／r；C．m／min，mm／min； D．mm／min，r／min。

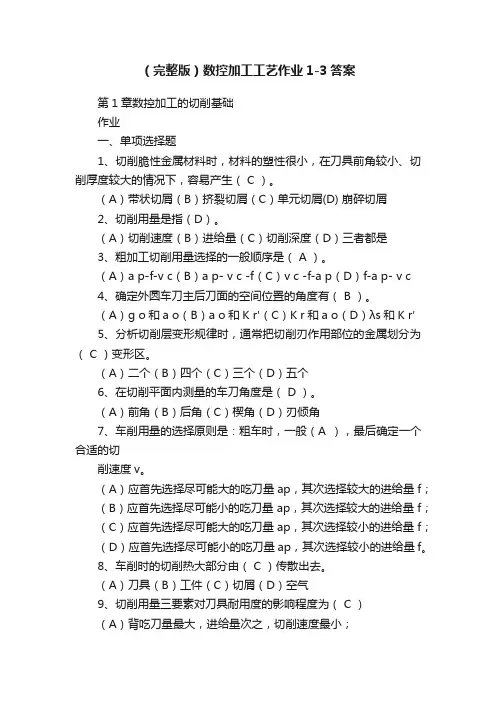

（完整版）数控加工工艺作业1-3答案第1章数控加工的切削基础作业一、单项选择题1、切削脆性金属材料时，材料的塑性很小，在刀具前角较小、切削厚度较大的情况下，容易产生（ C ）。

（A）带状切屑（B）挤裂切屑（C）单元切屑(D) 崩碎切屑2、切削用量是指（D）。

（A）切削速度（B）进给量（C）切削深度（D）三者都是3、粗加工切削用量选择的一般顺序是（ A ）。

（A）a p-f-v c（B）a p- v c -f（C）v c -f-a p（D）f-a p- v c4、确定外圆车刀主后刀面的空间位置的角度有（ B ）。

（A）g o和a o（B）a o和K r′（C）K r和a o（D）λs和K r′5、分析切削层变形规律时，通常把切削刃作用部位的金属划分为（ C ）变形区。

（A）二个（B）四个（C）三个（D）五个6、在切削平面内测量的车刀角度是（ D ）。

（A）前角（B）后角（C）楔角（D）刃倾角7、车削用量的选择原则是：粗车时，一般（A ），最后确定一个合适的切削速度v。

（A）应首先选择尽可能大的吃刀量ap，其次选择较大的进给量f；（B）应首先选择尽可能小的吃刀量ap，其次选择较大的进给量f；（C）应首先选择尽可能大的吃刀量ap，其次选择较小的进给量f；（D）应首先选择尽可能小的吃刀量ap，其次选择较小的进给量f。

8、车削时的切削热大部分由（ C ）传散出去。

（A）刀具（B）工件（C）切屑（D）空气9、切削用量三要素对刀具耐用度的影响程度为（ C ）（A）背吃刀量最大，进给量次之，切削速度最小；（B）进给量最大，背吃刀量次之，切削速度最小；（C）切削速度最大，进给量次之，背吃刀量最小；（D）切削速度最大，背吃刀量次之，进给量最小；10、粗车细长轴外圆时，刀尖的安装位置应（C ），目的是增加阻尼作用。

（A）比轴中心稍高一些（B）与轴中心线等高（C）比轴中心略低一些（D）与轴中心线高度无关11、数控编程时，通常用F指令表示刀具与工件的相对运动速度，其大小为（A\C ）。

国开电大数控加工工艺第1次作业参考答案a.铸铁b.高温合金c.不锈钢d.铜合金答案】：高温合金题目14.在切削过程中，刀具的主偏角越小，切屑越（）。

a.粗糙b.薄c.长d.厚答案】：薄题目15.刀具的后角越大，切屑的形状越（）。

a.节状b.带状c.螺旋状d.粒状答案】：节状1.切削脆性金属材料时，由于材料的塑性很小，在刀具前角较小、切削厚度较大的情况下，容易产生崩碎切屑。

2.切削用量包括切削速度、进给量和切削深度。

3.在粗车细长轴外圆时，刀尖的安装位置应比轴中心稍高一些，以增加阻尼作用。

4.数控编程时，通常用F指令表示刀具与工件的相对运动速度，其大小为进给速度vf。

5.刀具几何角度中，影响切屑流向的角度是刃倾角。

6.切断、车端面时，刀尖的安装位置应与轴中心线等高，否则容易打刀。

7.带状切屑切削过程平稳，切削力波动小。

8.为提高切削刃强度和耐冲击能力，脆性刀具材料通常选用负前角。

9.切削刃形状复杂的刀具宜采用高速钢材料制造较合适。

10.用硬质合金铰刀铰削塑性金属材料时，由于工件弹性变形的影响，容易出现孔径收缩现象。

11.刀具切削部分材料的硬度要高于被加工材料的硬度，其常温硬度应在HRC60以上。

12.数控机床一般采用机夹可转位刀具，其特点包括刀片或刀具的耐用度及其经济寿命指标的合理化、刀片及刀柄高度的通用化、规则化、系列化，以及刀片和刀具几何参数和切削参数的规范化、典型化，但刀具要经常进行重新刃磨不是机夹可转位刀具的特点。

13.YG类硬质合金主要用于加工高温合金材料。

14.在切削过程中，刀具的主偏角越小，切屑越薄。

15.刀具的后角越大，切屑的形状越节状。

答案】：对a。

工具钢是一种常用的刀具材料，具有较高的硬度和耐磨性，适用于加工中等硬度的金属材料。

淬火钢则是经过淬火处理后的工具钢，具有更高的硬度和耐磨性，适用于加工硬度较高的金属材料。

b。

合金钢是一种含有多种合金元素的钢材，具有较高的强度、硬度和耐磨性，适用于加工高硬度的金属材料。

《数控加工工艺》试题（含答案）[5篇]第一篇：《数控加工工艺》试题(含答案)3．执行G04程序暂停指令时，则（）。

（A）一（B）二（C）三（D）四19．刀具磨损到一定的限度就不能再继续使用，这个磨损一、判断题（正确的填“√”，错误的填“×”。

每题1分，（A）主轴停转（B）程序结束（C）主轴停转、进给停止（D）主轴状态不变限度称为（A）。

满分20分）4．YT 类硬质合金适用于加工钢材，其中（D）适合于（A）磨钝标准（B）磨损极限（C）耐用度D）刀具寿命(×)1．计算机辅助工艺规程设计是指利用计算机自动精加工。

20．刀具刃磨后自开始切削直到磨损量达到磨钝标准所经编制加工程序的一种方法。

（A）YT1（B）YT5（C）YT15（D）YT30 历的总切削时间称为（C）。

（A）磨钝标准（B）磨损极（√）2.YG类硬质合金主要用于加工铸铁、有色金属5．下列（A）牌号属于金属陶瓷刀片。

限（C）耐用度（D）刀具寿命及非金属材料。

B）P10（C）M01（D）M10 21．数控机床在确定坐标系时，考虑刀具与工件之间运动（×）3．数控车床中，线速度越大，则转速也一定越高。

（A）P01（《数控加工工艺》试题（含答案）（×）4．为了提高车削工件的表面粗糙度，可将车削速度尽量提高。

（√）5．硬质合金刀具牌号，依ISO标准，数值愈大则韧性愈大。

（√）6．采用两顶尖夹持车削工件时，应将其尾座顶尖的压力作适当的调整。

（×）7．“G02”与“G03”主要差别在于前者为车削凹圆弧，后者为车削凸圆弧。

（√）8．车削铸铁和钢料的刀片，宜考虑因工件材质不同而选用不同形状的断屑槽。

（√）9．碳化物超硬刀具钴含量多时，其耐受正常磨耗能力较低。

（×）10．车削中心C轴的运动就是主轴的主运动。

（×）11．车削螺纹时用恒线速度切削功能加工精度较高。

（）12．能够自动换刀的数控机床称为加工中心。

试卷总分:100 得分:100
一、单项选择题（15小题，每小题4分，共60分）
1.零件的机械加工精度主要包括（）。

A.机床精度、几何形状精度、相对位置精度
B.尺寸精度、几何形状精度、相对位置精度
C.尺寸精度、几何形状精度、装夹精度
D.尺寸精度、定位精度、相对位置精度
【答案】:B
2.制订加工方案的一般原则为先粗后精、先近后远、先内后外，程序段最少，（）及特殊情况特殊处理。

A.将空间曲线转化为平面曲线
B.走刀路线最短
C.将手工编程改成自动编程
D.将复杂轮廓简化成简单轮廓
【答案】:B
3.换刀点是指在编制数控程序时，相对于机床固定参考点而设置的一个自动换刀的位置，它一般不能设置在（）。

A.程序原点上
B.加工零件上
C.机床固定参考点上
D.浮动原点上
【答案】:B
4.加工精度高、（）、自动化程度高，劳动强度低、生产效率高等是数控机床加工的特点。

A.适于加工余量特别大、质及余量都不均匀的坯件
B.加工轮廓简单、生产批量又特别大的零件
C.装夹困难或必须依靠人工找正、定位才能保证其加工精度的单件零件
D.对加工对象的适应性强
【答案】:D
5.在数控加工中，（）相对于工件运动的轨迹称为进给路线，进给路线不仅包括了加工内容，也反映出加工顺序，是编程的依据之一。

A.刀具
B.刀具原点
C.刀具刀位点
D.刀具刀尖点
【答案】:C
6.下列叙述中（），不属于确定加工路线时应遵循的原则。

A.加工路线应保证被加工零件的精度和表面粗糙度
B.应使加工路线最短，这样既可以减少程序短，又可以减少空刀时间。

《数控机床》作业参考答案（一）第一章数控机床简介一、填空题1、控制介质、数控系统、伺服系统、机床本体、反馈装置2、数字控制3、并联4、自适应控制（AC）二、单选题1、C2、D3、A4、D5、B三、判断题1、×2、√3、×4、√5、√四、简答题1、简述数控机床的发展趋势。

答：（1）高速度与高精度化：为实现这一指标，主要采取以下的措施：①数控系统采用位数、频率更高的微处理器；②采用全数字交流伺服系统，大大提高了系统的定位精度、进给速度；③机床静、动摩擦的非线性补偿技术；④应用高速大功率电主轴；⑤配置高速、功能强的内装式可编程控制器；⑥采用高性能和可靠的新型功能部件—电滚珠丝杠；（2）多功能化：数控机床采用一机多能；数控机床具有前台加工、后台编辑的前后台功能；数控机床除具有通讯口、DNC功能外，还具有网络功能；（3）智能化：数控机床引进自适应控制技术；采用故障自诊断、自修复功能；具有刀具寿命自动检测和自动换刀功能；数控机床引进模式识别技术；（4）高的可靠性：为实现这一指标，主要采取以下的措施：①提高系统的硬件质量；②采用硬件结构模块化、标准化、通用化方式；③增强故障自诊断、自恢复和保护功能。

2、简述数控机床各组成部分的作用。

答：数控机床一般由以下几个部分组成：（1）控制介质：控制介质是将零件加工信息传送到数控装置中去的信息载体，是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。

常见的控制介质有穿孔纸带、穿孔卡、磁盘、磁带等。

（2）数控系统：数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在，主要由输入装置、监视器、主控制系统、可编程控制器、各种输入/输出接口等组成。

主控制系统主要由CPU、存储器、控制器等组成，是数控系统的核心，一般称它为数控装置（CNC装置）。

（3）伺服系统：是数控系统和机床本体之间的电传动联系环节，主要由伺服电机、伺服驱动控制器组成。

伺服电机是系统的执行元件，驱动控制系统则是伺服电机的动力源。

数控加工工艺与编程习题标准答案————————————————————————————————作者：————————————————————————————————日期：《数控加工工艺与编程》习题集王燕编著沈阳航空航天大学北方科技学院第1章数控编程基础——习题一、解释下列名词术语：数控编程、手工编程、自动编程、机床坐标系、工件坐标系、机床原点、工件原点、机床参考点、基点、节点、CIMS、FMS、FA、CNC。

二、简答题1.数控机床有哪些主要特点？2.数控机床有那几部分组成？3.数控机床按运动控制方式的不同可分为哪几类？各有何特点？4.试述开环、闭环控制系统的主要区别和适用场合。

5.数控车削加工的主要对象有哪些？6.数控铣削加工的主要对象有哪些？7.加工中心的主要对象有哪些？8.简述零件的数控加工过程。

9.用直线段逼近非圆曲线时节点的计算常用有哪些方法，各有何特点？10.非圆曲线如图1所示，试根据等误差法进行非圆曲线逼近时的特点，在图上绘出相邻的三个节点，并写出节点坐标的计算步骤。

11.已知由三次样条函数Ｓ（x）描述的曲线轮廓上相邻二个节点Ｐ1、Ｐ2的坐标及其一阶导数，如图2所示。

（1）试用作图法画出两相切的两段圆弧圆弧（附简要作图步骤）。

（2）对两圆弧的公切点T的轨迹进行分析，并加以证明。

图1 等误差法求节点坐标图2 双圆弧法求节点坐标三、选择题（选择正确的答案，将相应的字母填入题内的括号中。

）1．车床的主运动是指( )。

A．车床进给箱的运动； B．车床尾架的运动；C．车床主轴的转动； D．车床电机的转动。

2．车床主运动的单位为( )。

A．mm／r； B．m/r; C．mm／min； D．r／min。

3．下列叙述中，除( )外，均适用数控车床进行加工。

A．轮廓形状复杂的轴类零件 B．精度要求高的盘套类零件C．各种螺旋回转类零件 D．多孔系的箱体类零件4．下列叙述中，( )是数控编程的基本步骤之一。
