PLC五相十拍步进电动机正反转与速度控制1. 前言PLC（Programmable Logic Controller）是一种可编程逻辑控制器，可用于自动化控制应用。
在许多自动化方案中，PLC与步进电动机相结合，可以实现机器的精确控制，以满足工业生产各种不同的需要。
本文将介绍如何使用PLC控制五相十拍步进电动机的正反转和速度控制。
2. 步进电动机和PLC的概述2.1 步进电动机步进电动机是一种电动机，能够通过逐步控制电流单步运转。
它们通常适用于需要非常精确的控制，例如打印机和数控机床。
步进电动机有两种类型：单相和多相。
单相步进电动机需要采用两路电源驱动；多相步进电动机通常有三相和五相。
2.2 PLCPLC是一种专门用于控制工业自动化过程的计算设备。
PLC的核心是一个具有高度可编程能力的处理器，可以通过编程控制机器的运转。
使用PLC可以实现快速的控制、布线简单，安装维护方便等优点。
3. 步进电动机的正反转与速度控制3.1 步进电动机的正反转步进电动机可以正转和反转，这意味着它们可以沿着不同方向工作。
为了实现正反转，电机需要改变运行时的极化方向（电流方向），这需要更改电路中电流的极性。
对于五相十拍步进电动机，需要根据电机特性和实际需要来设计逆变器电路。
PLC可以通过改变逆变器控制信号来实现步进电动机的正反转控制。
3.2 步进电动机的速度控制步进电动机的速度控制通常采用反馈的方式实现，即电机编码器的反馈信号。
PLC可以根据编码器的反馈信号来调整电机的驱动电压，从而控制电机的转速。
此外，还可以通过控制电机的脉宽调制信号来实现步进电动机的速度控制。
4. 总结本文介绍了如何使用PLC控制五相十拍步进电动机的正反转和速度控制，对于工业自动化控制领域中的应用具有一定的参考价值。
在实际应用中，需要根据电机的特性和使用环境来设计相应的PLC控制方案，从而实现精确的控制和优化的系统性能。

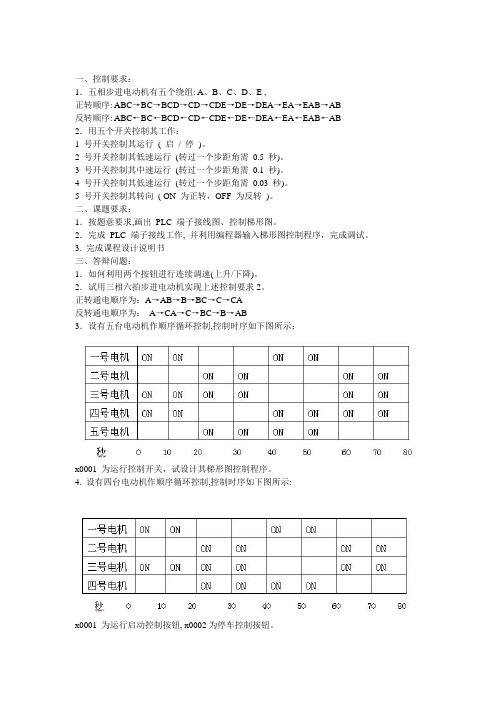

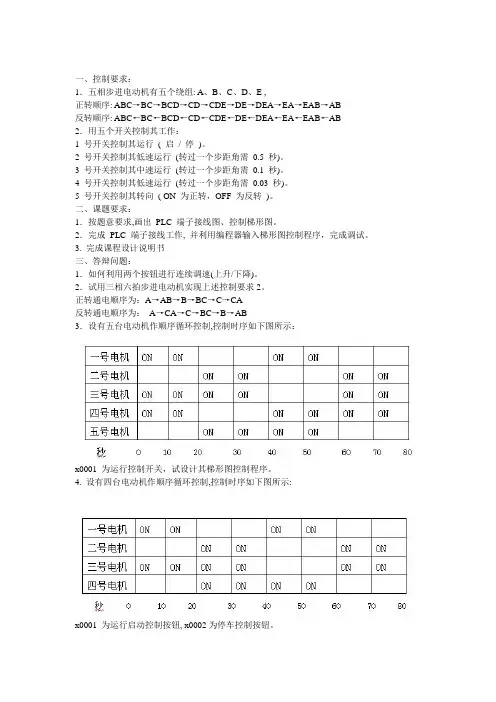

-------------------------------------------------------------------------------- 一、控制要求：1．五相步进电动机有五个绕组: A、B、C、D、E ,正转顺序: ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB反转顺序: ABC←BC←BCD←CD←CDE←DE←DEA←EA←EAB←AB2．用五个开关控制其工作：1 号开关控制其运行( 启/ 停)。
2 号开关控制其低速运行(转过一个步距角需0.5 秒)。
3 号开关控制其中速运行(转过一个步距角需0.1 秒)。
4 号开关控制其低速运行(转过一个步距角需0.03 秒)。
5 号开关控制其转向( ON 为正转，OFF 为反转)。
二、课题要求：1．按题意要求,画出PLC 端子接线图、控制梯形图。
2．完成PLC 端子接线工作, 并利用编程器输入梯形图控制程序，完成调试。
3. 完成课程设计说明书三、答辩问题：1．如何利用两个按钮进行连续调速(上升/下降)。
2．试用三相六拍步进电动机实现上述控制要求2。
正转通电顺序为：A→AB→B→BC→C→CA反转通电顺序为：A→CA→C→BC→B→AB3．设有五台电动机作顺序循环控制,控制时序如下图所示：x0001 为运行控制开关，试设计其梯形图控制程序。
4. 设有四台电动机作顺序循环控制,控制时序如下图所示:x0001 为运行启动控制按钮, x0002为停车控制按钮。
采用单相电动机工作，忽略过载保护，要求：当x0001 启动后，系统开始工作，x0002 按下后系统起动，运行三个循环后即自动停止工作，试设计其梯形图控制程序。
毕业设计任务书及指导书毕业设计指导老师：王燕常州工程职业技术学院自动化技术系2010年11月26日常州工程职业技术学院毕业综合课题任务书（生产过程自动化技术专业）自动化技术系生产过程自动化技术专业自动化0821 班师万里同学教研室指导教师：教研室主任：系主任：毕业综合课题（设计）指导书一、毕业综合课题（设计）目的：1．使学生进一步巩固和加深对所学的基础理论、基本技能和专业知识的认识掌握，使之系统化、综合化。
2．培养学生综合运用所学过的基础理论、基础知识和基本技能进行分析和解决实际问题的能力。
3．培养学生的设计计算、工程绘图、实验方法、数据处理、文件编辑、文字表达、文献查阅、计算机应用、工具书使用等基本实践能力以及外文资料的阅读和翻译的基本技能，使学生初步掌握科学研究的基本方法。
4．使学生树立符合国情和生产实际的正确设计思想和观点，培养严谨、负责、实事求是、刻苦钻研、勇于探索、具有创新意识、善于与他人合作的工作作风。
5．使学生获得从事科研工作的初步训练，培养学生独立工作、独立思考和综合运用已学知识解决实际文集的能力，尤其注重培养学生独立获取新知识的能力。
二、PLC设计类型的选择PLC设计的常见类型有五种：开关量的逻辑控制、模拟量的闭环控制、数字量的智能控制、数据采集与监控、通讯联网及集散控制。
作为毕业设计，最普遍的是前二种较为简单的类型。
而开关量的顺序控制又是工业自动化设计的首选。
可用PLC 作为开关量逻辑控制、定时控制、计数控制，利用PLC取代传统继电器接触器控制，如机床电气、电机控制中心等，也可取代用于单机、多机以及生产线的自动化控制场合。
用PLC实现闭环过程控制是PLC的第二个重要的应用方向，例如深度、压力、流量等连续变化的模拟量闭环PID控制。
这种类型主要是用在系统中的开关量较多，模拟量较少的场合。
不过PLC中的模拟量输入/输出模块和PID模块价格较贵，相对于单片机、工业控制计算机系统来说投入较高，而显示、编程功能较弱。
P L C 控制技术课程设计说明书专 业 ： 班 级 ： 学 号 ： 姓 名 ： 指导教师 ： 提交日期 ：JINGCHU UNIVERSITY OF TECHNOLOGY目录第一部分设计任务和要求1.1 PLC系统设计内容与步骤 (3)1.2 系统控制要求 (3)第二部分设计方案2.1 总体设计方案说明 (4)2.2 PLC系统组成方框图 (5)第三部分系统硬件设计3.1PLC的选型和硬件配置 (6)3.2主电路设计 (6)3.3输入输出地址分配 (6)3.4PLC的控制电路 (7)第四部分 PLC控制软件设计与调试4.1系统程序设计 (7)4.2调试结果与分析 (10)第五部分课程设计总结 (10)第六部分参考文献 (11)第一部分设计任务和要求1.1 PLC系统设计内容与步骤PLC课程设计主要步骤如下：1、分析被控对象的工艺条件和控制要求。
被控对象是指受控的机械、电气设备、生产线或生产过程。
在进行系统设计时，首先需要深入了解被控对象的特点、控制过程与要求等。
确定被控对象与PLC之间的输入、输出关系。
控制要求主要指控制系统的基本方式、应完成的动作等，同时要注意必要的保护和连锁等2、选择I/O设备。
根据控制系统的功能要求，确定系统所需的输入、输出设备的具体型号、数量等。
常用的输入设备有按钮、限位开关，传感器等；常用的输出设备有继电器、接触器、电磁阀等。
3、选择PLC的型号。
根据已选择的I/O设备，统计I/O点数，选择合适的PLC类型，在选择时要考虑所需机型的容量大小、I/O模块种类及电源类型等。
4、分配I/O点。
只有分配PLC的I/O点后，方可进行程序设计。
5、程序设计，它是整个系统设计的核心工作，首先要熟悉控制要求，根据控制要求设计好梯形图程序。
6、输入程序后调试程序。
调试过程中如果发现问题，则要采取措施逐一排除，直至调试成功。
7、编写技术文件。
则要包括说明书、电气原理图，电气元件明细表，程序等。
《电气控制与PLC技术》课程设计（2008级本科）题目: 基于S7-200 PLC的五相十拍步进电动机控制设计系（部）院:专业: 电气工程及其自动化作者姓名：指导教师：完成日期：课程设计任务书摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点，所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单，实现方便，参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数，矩角特性好，步进电机启动转矩就大，运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理，及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。
本文设计过程中使用了十六位移位寄存器，大大简化了程序的设计，使程序更间凑，方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC；梯形图；仿真；五相十拍步进电机目录第一章引言 (1)第二章基础知识简介 (1)2.1 西门子PLC简介 (1)2.2 步进电机简介 (2)第三章系统总体方案设计 (3)3.1程序设计的基本思路 (3)3.2五相步进电动机的控制要求： (4)3. 3方案原理分析 (4)第四章PLC控制系统设计 (4)4.1输入输出编址 (4)4.2选择PLC类型 (5)4.3 PLC外部接线图 (5)4.4 控制流程图 (5)4.5 梯形图程序设计 (6)第五章PLC程序仿真 (15)5.1 步进电机正转控制仿真 (15)5.2 步进电机反转控制仿真 (17)总结 (19)参考文献 (20)第一章引言步进电机作为执行元件，是电气自动化的关键产品之一，广泛应用在各种自动化控制系统和精密机械等领域。
- --摘要本论文主要阐述了五相十拍步进电动机控制领域中的应用，其中可编程控制器是工业自动化设备的主导产品，具有控制功能强，可靠性高，适用于不同控制要求的各种控制对象等优点，其工作原理，设计和使用方法为电气和机电类专业必修课程的学习内容。
本设计涉及的内容有：步进电动机的硬件驱动过程、五相十拍步进电动机的PLC软件实现等。
通过对硬件软件的结合，从而实现电动机的正反转控制。
PLC是现代工业自动控制的一种通用计算机,但其工作方式与微机控制系统不同，与继电接触器控制系统也有本质的不同。
PLC应用系统设计包括硬件设计和软件设计两个方面。

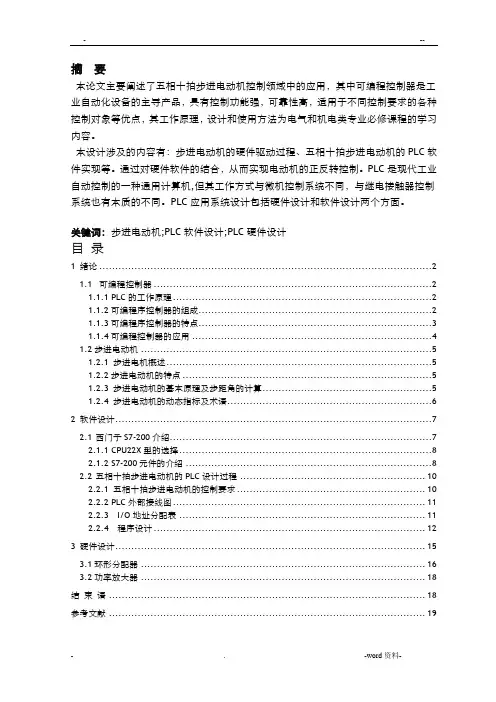

关键词：步进电动机;PLC软件设计;PLC硬件设计目录1 绪论 (2)1.1可编程控制器 (2)1.1.1 PLC的工作原理 (2)1.1.2可编程序控制器的组成 (2)1.1.3可编程序控制器的特点 (3)1.1.4可编程控制器的应用 (4)1.2步进电动机 (5)1.2.1 步进电机概述 (5)1.2.2步进电动机的特点 (5)1.2.3 步进电动机的基本原理及步距角的计算 (5)1.2.4 步进电动机的动态指标及术语 (6)2 软件设计 (7)2.1西门子S7-200介绍 (7)2.1.1 CPU22X型的选择 (8)2.1.2 S7-200元件的介绍 (8)2.2五相十拍步进电动机的PLC设计过程 (10)2.2.1 五相十拍步进电动机的控制要求 (10)2.2.2 PLC外部接线图 (11)2.2.3 I/O地址分配表 (11)2.2.4 程序设计 (12)3 硬件设计 (15)3.1环形分配器 (16)3.2功率放大器 (18)结束语 (18)参考文献 (19)1 绪论1.1 可编程控制器1.1.1 PLC的工作原理PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。

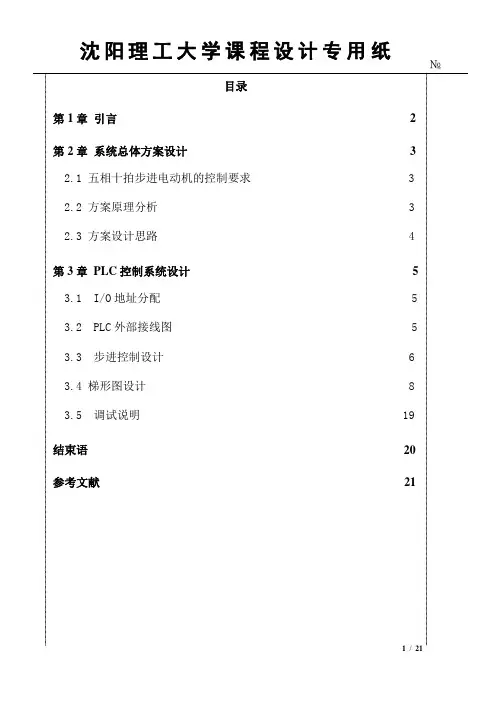

目录第1章引言 2 第2章系统总体方案设计3 2.1 五相十拍步进电动机的控制要求 3 2.2 方案原理分析 3 2.3 方案设计思路 4 第3章PLC控制系统设计 5 3.1 I/O地址分配 5 3.2 PLC外部接线图 5 3.3 步进控制设计 6 3.4 梯形图设计 8 3.5 调试说明 19 结束语20 参考文献21第1章引言步进电机作为执行元件，是电气自动化的关键产品之一，广泛应用在各种自动化控制系统和精密机械等领域。
