九年级上册物理第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。
）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。
只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。
则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

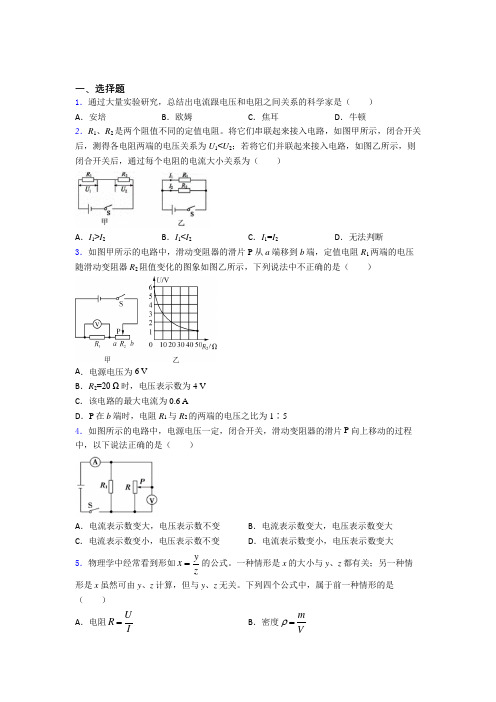

一、选择题1．通过大量实验研究，总结出电流跟电压和电阻之间关系的科学家是（）A．安培B．欧姆C．焦耳D．牛顿2．R1、R2是两个阻值不同的定值电阻。
将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A．I1˃I2B．I1˂I2C．I1=I2D．无法判断3．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中不正确的是（）A．电源电压为6 VB．R2=20 Ω时，电压表示数为4 VC．该电路的最大电流为0.6 AD．P在b端时，电阻R1与R2的两端的电压之比为1∶54．如图所示的电路中，电源电压一定，闭合开关，滑动变阻器的滑片P向上移动的过程中，以下说法正确的是（）A．电流表示数变大，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变小，电压表示数变大5．物理学中经常看到形如yxz=的公式。
一种情形是x的大小与y、z都有关；另一种情形是x虽然可由y、z计算，但与y、z无关。
下列四个公式中，属于前一种情形的是（）A．电阻URI=B．密度mVρ=C ．比热容()0Qc m t t =-D ．电流U I R=6．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）A ．灯L 断路B ．灯L 短路C ．R 1短路D ．R 2短路7．如图所示是电阻R A 和R B 的I-U 图象，分析可知下列说法中正确的是（ ）A ．当R A 两端电压为0V 时，R A 的阻值是0ΩB ．当R B 两端电压为2V 时，通过R B 的电流为0.1AC ．当两电阻并联时，通过R A 和R B 的电流之比为1∶2D ．当两电阻串联时，R A 和R B 两端的电压之比为2∶18．在如图所示的电路中，电源电压恒定不变，甲、乙两个电表是电流表或是电压表，小灯泡L 的电阻R L 不受温度的影响。
【物理】上海市初中物理欧姆定律专项检测试题（含答案解析）一、选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。
闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。
由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。
当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。
7.2 欧姆定律 电阻 欧姆定律 同步练习一、选择题1．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a 、b 间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ） A ．观察电压表，向右移动滑片，读取电流数据 B ．观察电流表，向右移动滑片，读取电压数据 C ．观察电压表，向左移动滑片，读取电流数据 D ．观察电流表，向左移动滑片，读取电压数据2．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A 、B 两点间的电阻由5Ω换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( ) A ．保持变阻器滑片不动 B ．适当增加电池节数C ．将滑动变阻器适当左移D ．将滑动变阻器适当右移3．在探究电流与电压、电阻的实验中，下列做法错误的是（ ） A ．在连接线路的过程中，开关应处于断开状态B ．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置C ．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调D ．在连接线路时，电压表和电流表的正、负接线柱不能接反4．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） A.电流表示数变大，灯变暗 B.电流表示数变小，灯变亮 C.电压表示数不变，灯变亮 D.电压表示数不变，灯变暗 5.图中，能正确描述电阻一定时，电流随电压变化的图象是（ ）6.根据欧姆定律，下列说法中正确的是（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大C ．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D ．导体两端的电压为零时，电阻值也为零二、填空题7.一个定值电阻两端的电压为3V 时，通过它的电流为0.5A ，如果它两端电压为5V ，__________（填“能”或“不能”）用量程为0.6A 的电流表来测量通过该电阻的电流。
上海控江中学物理欧姆定律章末练习卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
【专项习题】上海初中物理欧姆定律专项检测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中。
九年级物理上册第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。
通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。
实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。
在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。
现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。
把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。
为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。
上海控江初级中学物理内能的利用同步单元检测（Word版含答案）一、初三物理内能的利用易错压轴题（难）1．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．2．如图所示，甲、乙、丙三图中的装置完全相同。
上海控江初级中学物理欧姆定律同步单元检测（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
(5)[6]当用15Ω的电阻继续实验时，即使将“10Ω2A ”的变阻器变阻器的全部电阻10Ω连入电路，由欧姆定律，此时电路中的电流I ='U R R +滑=4.5V15Ω10Ω+ =0.18A 电压表的最小示数U 小=IR =0.18A ×15Ω=2.7V>2.5V所以，他发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则小明选用的滑动变阻器的规格是甲“10Ω2A ”。
[7]如果串一个定值电阻就能完成实验，则滑动变阻器取最大值10Ω时，R 串最小，即满足U R =UR R R ++滑最大串最小⨯R =2.5V即4.5V15Ω10ΩR ++串最小⨯15Ω=2.5V解得R 串最小=2Ω；滑动变阻器取最小值0时，R 串最大，即满足U R =UR R +串最大⨯R =2.5V即4.5V15ΩR +串最大⨯15Ω=2.5V解得R 串最大=12Ω，故这个定值电阻的范围是2~12Ω。
(6)[8]由(5)知，使用“10Ω2A ”的滑动变阻器时，电压表能达到的最小示数为2.7V ；电压表量程为0∼3V ，当电压表示数U 大=3V 时， 滑动变阻器分得的电压U 滑2=4.5V−3V=1.5V当定值电阻为15Ω时，根据分压原理有2U U 滑大=15ΩR 滑则R 滑=2U U 滑大×15Ω=1.5V 3V×15Ω=7.5Ω该滑动变阻器能满足要求，所以，电压表的最大示数可以为3V ；综上，除了更换滑动变阻器的方案以外，小明想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是2.7V ∼3V 。
2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。
_____①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡②排除故障，移动滑片P ，电流表示数为0.14A 时，电压表示数如图乙，为____V ，测出的电阻为____Ω｡(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S ，将开关S 1先拨至b ，移动滑动变阻器滑片P ，使电压表示数为U 。
②再将S 1拨至a ，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U ，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U ，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U 。
③推断铅笔芯接入电路的阻值_____（填写范围）。
(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡【答案】 滑动变阻器断路 2.8V 20 不应14Ω~15Ω 见解析 【解析】 【分析】 【详解】(1)[1]电源为2节干电池，电压小于3V ，所以电压表量程应选0~3V 的量程，电压表与铅笔芯并联，铅笔芯串联接入电路。
连接电路如图所示：①[2]闭合开关，电流表无示数说明电路断路，电压表接在铅笔芯两端无示数，而接在滑动变阻器两端有示数，说明滑动变阻器断路。
②[3]电压表的量程为0~3V ，分度值为0.1V ，所以图乙中电压表的示数为2.8V 。
[4]由欧姆定律可知电阻为2.8V ==20Ω0.14AU R I(2) ②[5]应用等效法测电阻时，滑动变阻器的电阻应该保持不变，使S 1接b 时铅笔芯两端电压与S 1接a 时电阻箱两端电压相等，即分压效果相等，电阻箱的电阻等于铅笔芯电阻。
所以实验时不应该移动滑动变阻器。
[6]图丙中电阻箱的阻值为15Ω，观察到电压表示数略大于U ，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，则由串联分压规律可知此时电阻箱阻值变小，即电阻箱的阻值调为14Ω，所以铅笔芯接入电路的阻值为14Ω~15Ω。
(3)[7]实验次数太少，具有偶然性。
3．压力传感器是电子秤中的测力装置,可视为阻值随压力而变化的压敏电阻。
小刚从某废旧电子秤上拆下一个压力传感器,探究其阻值与所受压力大小(不超过250N)的关系,如图所示是小刚设计的实验电路图。
电源电压恒定,R0为定值电阻，R1为压力传感器。
(1)连接电路时开关应__________电路中R0的作用是_____________。
(2)闭合开关，发现电流表无示数，电压表示数接近电源电,电路出现的故障是_________；排除故障后,逐渐增大R1受到的压力,闭合开关,读出电流表和电压表的示数,计算出对应的R1的阻值,记录如下表所示,第5次测深时,电压表示数为4V。
电流表示数为02A。
此时R1的阻值为_______Ω。
请根据表中的数据在图中画出R1随F变化的关系图像（___________）次数123456F/N050100150200250R1/Ω6050403010(3)通过实验探究可归纳出, R1的阻值随压力F大小变化的关系式为_____________。
当R1的阻值为32Ω时，R1上受到的压力是__________N，若此压力为压力传感器在电子称正常工作时受到的压力，则电子秤应显示_______________kg【答案】断开保护电路R1断路 20 R1=60-0.2F 14014【解析】【详解】第一空．为了保护电路，连接电路时，开关应断开；第二空．因为串联电阻起分压作用，所以电路中串联电阻R0是为了保护电路；第三空．电流表无示数，电路发生断路，电压表等于电源电压，则与电压表并联的电阻丝R1断路；第四空．根据欧姆定律UIR=知，第5次电阻值为：14V==20Ω0.2AURI=第五空．把压力大小作为横坐标，把电阻大小作为纵坐标，在坐标系中描点连线即可得压敏电阻R1的阻值随压力F的大小变化的图象，如图：第六空．根据R1的阻值随压力F的大小变化的图象可知，压敏电阻R1的阻值与压力F成一次函数关系，设它们的关系式为：R1=kF+b-------①。
把F=50N，R1=50Ω和F=100N，R1′=40Ω代入①式可得：50=50k+b-------②40=100k+b--------③联立方程②③可得：k=-0.2，b=60，所以它们的关系式为R1=60-0.2F；第七空．把R=32Ω代入R1=60-0.2F：即32=60-0.2F解得F=140N第八空．因为压力等于重力，所以G=F=140N物体的质量：140N=14kg10N/kgGmg==4．同学们想探究“导体中电流跟导体两端电压的关系”(1)小明同学通过学习知道了______是形成电流的原因，因此做出了如下三种情想:A．电流跟电压成反比 B．电流跟电压成正比 C．电流跟电压无关(2)为了验证猜想，小明设计了如图甲所示的电路图，其中电源为三节新干电池，电阻R为10Ω,滑动变阻器R标有“50Ω 1A”字样，电压表电流表均完好。
①根据甲电路图将乙图实物电路连接完整;（______）②闭合开关前，小明应将滑动变阻器滑片移到______阻值处( 选填“最大”或“最小”)；③他检查电路时发现电压表、电流表位置互换了，若闭合开关电流表______(选填“会”或“不会”）被烧坏；④排除故障后小明进行了实验，得到表格中的实验数据。
分析数据，可得出的正确结论是：电阻一定时，_____。
(3)小明还想用这个电路测量小灯泡的额定功率，于是他是他将电阻R换成一只额定电压是4V的小灯泡(阻值约为13Ω)，并将电压表更换为15V量程，闭合开关S后，调节滑片至电压表示数为4.0V时，电流表示数如图丙所示为_______A，小灯泡的额定功率为_______W。
【答案】电压最大不会电流与电压成正比 0.31.2【解析】【详解】第一空．电压是形成电流的原因；第二空．滑动变阻器一上一下接入电路，故根据甲连接实物图如下：第三空．为了保护电路，闭合开关前，应将滑动变阻器滑片移到最大阻值处；第四空．电压表、电流表位置互换了，则电压表串联在电路中，因电压表内阻很大，电路中的电流很小，此时闭合开关电流表不会被烧坏；第五空．分析实验数据，每一次电压与电流的比都为一定值，故可得出的正确结论是：电阻一定时，电流与电压成正比；第六空．电流表示数如图丙所示，分度值为0.02A，电流为0.3A；第七空．小灯泡额定电压为4.0V，电流为0.3A，则小灯泡的额定功率为：P=UI=4V×0.3A=1.2W。
