2016定额（城镇排水工程量计算规则）总说明一、《上海市城镇给排水工程预算定额第二册城镇排水管道工程(SHA8-31(02)-2016）》（以下简称本定额）是根据上海市城乡建设和交通委员会《关于同意修编<上海市建设工程预算定额>的批复》（沪建交[2012]1057号）的有关规定，在《上海市市政工程预算定额》(2000)及《市政工程消耗量定额》（ZYA1-31-2015）的基础上，按国家标准的建设工程计价、计量规范，包括项目划分、项目名称、计量单位、工程量计算规则等与本市建设工程实际相衔接，并结合多年来“新技术、新工艺、新材料、新设备”和工厂化预制拼装技术的推广应用，而编制的量价完全分离的定额。
二、本定额是完成规定计量单位分部分项工程所需的人工、材料、施工机械台班的消耗量标准，是编制施工图预算、最高投标限价的依据，是确定合同价、结算价、调解工程价款争议的基础，也是编制本市建设工程概算定额、估算指标与技术经济指标的基础，可作为工程投标报价或企业定额的参考依据。
三、本定额是上海市排水管道工程专业统一定额。
适用于城市公用室外排水管道工程、排水箱涵工程、圆管涵工程及过路管工程，也可适用泵站平面布置中总管（自泵站进水井至泵站出口间的总管）及工业和民用建筑室外排水管道工程。
本定额适用于以上工程的新建、扩建、改建及大修工程。
四、本定额是依据国家及上海市强制性标准、推荐性标准、设计规范、现行排水管道通用图、施工验收规范、质量评定标准、安全操作规程，并参考有代表性的工程设计、施工资料和其他资料编制的。
五、本定额共分四章：第一章开槽埋管第二章顶管第三章窨井第四章措施项目六、本定额是按照正常的施工条件，目前多数企业的施工机械装备程度，合理的施工工期、施工工艺、劳动组织编制的，反映上海市排水管道工程的社会平均消耗水平。
七、本定额人工不分工种和技术等级，均以综合工日表示，每工日按8小时计。
人工消耗量内容包括基本用工、辅助用工、超运距用工及人工幅度差。
给排水专业计算公式大全排水工程是城市建设中不可或缺的一项工程，而排水专业计算公式是保证排水工程正常运行的基础。
本文将介绍排水专业常用的计算公式，供相关从业人员参考。
一、流量计算公式1.管道流量计算公式Q=V×A其中，Q表示管道流量，V表示流速，A表示管道横截面积。
2.雨水流量计算公式Q=C×i×A其中，Q表示雨水流量，C表示径流系数，i表示降雨强度，A表示集水面积。
3.雨水排水量计算公式V=Q×T其中，V表示雨水排水量，Q表示雨水流量，T表示持续时间。
二、水力计算公式1.普朗克公式V=C×R^0.63×S^0.54其中，V表示水流速度，C表示流速系数，R表示水力坡度，S表示水力半径。
2.曼宁公式V=(1/n)×R^0.667×S^0.5其中，V表示水流速度，n表示河床粗糙系数，R表示水力半径，S表示水力坡度。
三、水头计算公式1.水头损失计算公式H=∑(ξ×L×V^2)/(2g)其中，H表示总水头损失，ξ表示管道阻力系数，L表示管道长度，V表示流速，g表示重力加速度。
2.水力坡降计算公式S=∑(ΔH/ΔL)其中，S表示水力坡降，ΔH表示高度差，ΔL表示水流的水平距离。
四、阻力计算公式1.流体阻力计算公式F=R×A×V^2其中，F表示阻力，R表示阻力系数，A表示阻力面积，V表示流速。
2.管道阻力计算公式ΔP=λ×(L/D)×(V^2/2g)其中，ΔP表示管道阻力损失，λ表示摩阻系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。
五、泵站计算公式1.泵站扬程计算公式H=Hs+Hf+Hw其中，H表示总扬程，Hs表示水泵静态扬程，Hf表示摩擦损失扬程，Hw表示水位涨落扬程。
2.泵站功率计算公式P=Q×H×η其中，P表示泵站功率，Q表示流量，H表示扬程，η表示泵机效率。
阳光壹佰二期给排水计算书一．工程概况：本工程为“潍坊阳光100城市广场二期”工程，建设单位为：潍坊阳光壹佰置业XX。
工程位于潍坊市奎文区，胜利东街以北，潍州路以东，北临潍坊市邮政局、市直机关事务管理局，西邻金融街（光大银行、招商银行等），东临市公安局。
本工程总建筑面积m2，其中地下建筑面积m2，地上建筑面积m2。
本工程包括2栋一类高层综合楼（9#、10#）；3栋一类高层公寓（1#、7#）。
建筑结构形式：#、#、#为框架结构，其余为剪力墙结构。
合理使用年限50年，抗震设防烈度7.5度。
耐火等级：#、#为一级，#、#、#为二级，地下室（含地下商业）为一级。
；相对标高及绝对标高详见建筑图所示。
水源情况：本建筑自市政给水管引入一路DN200给水管，见总平面图（由甲方另行委托设计），建设单位提供市政给水接，入口的水压为0.54Mpa（海拔绝对值）。
二．消防给水系统：高层公寓楼和高层办公楼共用消防水池、消防水箱及增压稳压设备，消防水池泵房位于9＃楼对应地库附近；高位消防水箱、增压设备及气压水罐设于10＃楼屋顶。
通过上表比较所示，公寓楼和办公楼的消防系统选泵流量如下：V=30×3.6×3+40×3.6×3+120×3.6=1188m3∴设计消防水池取总有效容积1188m3。
⑶．室内消防系统压力计算：A、办公区室内消火栓系统：（按照最不利点办公区室内消火栓计算）a．一楼综合楼流量为40L/S，每根竖管流量为15L/S，每支水枪为5L/S①、情况一：10＃楼（综合楼）顶层为最不利点：消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m ∴消火栓水泵所需扬程H＝141.96×1.1＝156.2m，选泵为160m。
给排水工程中的排水能力计算方法在给排水工程中，排水能力计算是非常重要的一项工作。
它能够帮助工程设计师确定合理的排水管道尺寸，确保排水系统的正常运行。
本文将介绍一些常用的排水能力计算方法，以帮助读者更好地了解该领域。
1. 水流量计算方法在排水工程中，首先需要计算水流量。
一种常用的计算方法是根据设计排水量和管道的流速来确定水流量。
设计排水量是指特定场所根据预定几率内可能出现的峰值排水量，它一般由规范或经验确定。
而管道的流速是指单位时间内通过管道的流量，通常根据排水系统的性质和特点确定。
通过将设计排水量除以流速，就能得到水流量。
2. 勾股定理计算方法当排水管道的布置为直线型时，可以使用勾股定理来计算排水能力。
勾股定理是指在直角三角形中，直角边的平方等于其他两条边的平方和。
在排水工程中，排水能力与排水管道的横截面积有关。
通过测量管道的水流速度和水流高度，可以利用勾股定理计算得到管道的横截面积，从而得到排水能力。
3. 额定流速计算方法额定流速是指在合理范围内，管道可以保持稳定流动的速度。
在排水工程中，常常将额定流速作为设计要求。
计算额定流速的方法是利用流速公式：V = Q/A，其中V为流速，Q为水流量，A为管道的横截面积。
通过对排水量进行合理分配，可以得到相应的额定流速。
4. 标准曲线法计算方法标准曲线法是一种常用的排水能力计算方法，适用于复杂排水系统的设计。
该方法通过实测或经验确定标准曲线，并根据实际情况进行修正。
标准曲线法计算排水能力的步骤包括：确定设计排水量、选择合适的标准曲线、计算相应的水深和流速、绘制流量-水深曲线图。
根据曲线图，可以得出排水系统的排水能力，并进行必要的调整。
5. 数值模拟计算方法随着计算机技术的发展，数值模拟计算方法在排水能力计算中得到广泛应用。
该方法通过对排水系统进行数学模型的建立和计算机仿真，可以更精确地计算排水能力。
通过输入系统的几何参数、水力参数和边界条件等，运用数值计算方法求解流体力学方程，得到流速、压力等关键参数，并进一步计算排水能力。

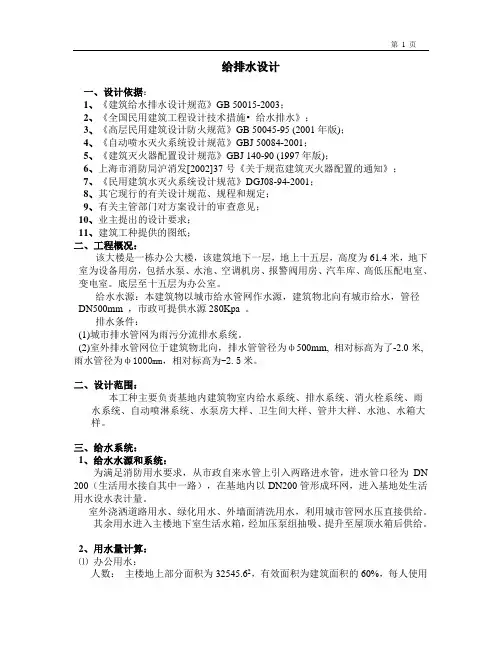

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、工程概况：该大楼是一栋办公大楼，该建筑地下一层，地上十五层，高度为61.4米，地下室为设备用房，包括水泵、水池、空调机房、报警阀用房、汽车库、高低压配电室、变电室。
底层至十五层为办公室。
给水水源：本建筑物以城市给水管网作水源，建筑物北向有城市给水，管径DN500mm ，市政可提供水源280Kpa 。
排水条件：(1)城市排水管网为雨污分流排水系统。
(2)室外排水管网位于建筑物北向，排水管管径为ф500mm, 相对标高为了-2.0米, 雨水管径为ф1000mm，相对标高为-2.5米。
二、设计范围：本工种主要负责基地内建筑物室内给水系统、排水系统、消火栓系统、雨水系统、自动喷淋系统、水泵房大样、卫生间大样、管井大样、水池、水箱大样。
三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水，利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。
2、用水量计算：⑴办公用水：人数：主楼地上部分面积为32545.62，有效面积为建筑面积的60%，每人使用按6m2计，则办公人数为：32545.6×60%/6=3255，用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d＝50×3255／1000＝163 m3/day最大时用水量：Q h＝163×1.2／10＝20m3/hr(2) 消防用水量：室外消火栓用水量30/S，室内消火栓用水量40L/S，火灾延续时间2小时；自动喷水灭火系统：按中危险I级，Q=6×160×1.3/60=20.8L/S，考虑其他因素取25L/S，火灾延续时间1小时。
2016定额（城镇排水工程量计算规则）总说明一、《上海市城镇给排水工程预算定额第二册城镇排水管道工程(SHA8-31(02)-2016）》（以下简称本定额）是根据上海市城乡建设和交通委员会《关于同意修编<上海市建设工程预算定额>的批复》（沪建交[2012]1057号）的有关规定，在《上海市市政工程预算定额》(2000)及《市政工程消耗量定额》（ZYA1-31-2015）的基础上，按国家标准的建设工程计价、计量规范，包括项目划分、项目名称、计量单位、工程量计算规则等与本市建设工程实际相衔接，并结合多年来“新技术、新工艺、新材料、新设备”和工厂化预制拼装技术的推广应用，而编制的量价完全分离的定额。
二、本定额是完成规定计量单位分部分项工程所需的人工、材料、施工机械台班的消耗量标准，是编制施工图预算、最高投标限价的依据，是确定合同价、结算价、调解工程价款争议的基础，也是编制本市建设工程概算定额、估算指标与技术经济指标的基础，可作为工程投标报价或企业定额的参考依据。
三、本定额是上海市排水管道工程专业统一定额。
适用于城市公用室外排水管道工程、排水箱涵工程、圆管涵工程及过路管工程，也可适用泵站平面布置中总管（自泵站进水井至泵站出口间的总管）及工业和民用建筑室外排水管道工程。
本定额适用于以上工程的新建、扩建、改建及大修工程。
四、本定额是依据国家及上海市强制性标准、推荐性标准、设计规范、现行排水管道通用图、施工验收规范、质量评定标准、安全操作规程，并参考有代表性的工程设计、施工资料和其他资料编制的。
五、本定额共分四章：第一章开槽埋管第二章顶管第三章窨井第四章措施项目六、本定额是按照正常的施工条件，目前多数企业的施工机械装备程度，合理的施工工期、施工工艺、劳动组织编制的，反映上海市排水管道工程的社会平均消耗水平。
七、本定额人工不分工种和技术等级，均以综合工日表示，每工日按8小时计。
人工消耗量内容包括基本用工、辅助用工、超运距用工及人工幅度差。
