第1章系统基本配置命令1、1 系统基本配置命令1、1、1 clock datetime【命令】clock datetime time date【视图】用户视图【参数】time:当前时间,格式为HH:MM:SS(小时:分钟:秒),HH取值范围为0～23,MM与SS取值范围为0～59。

date:为当前日期,格式为MM/DD/YYYY(月/日/年)或者YYYY/MM/DD(年/月/日),MM得取值范围为1～12,DD得取值范围与月份有关,YYYY得取值范围为2000～2035。

【描述】clock datetime命令用来设置系统时间与日期。

在需要严格获取绝对时间得应用环境中,必须设定设备当前日期与时钟。

在输入时间参数时,可以不输入秒。

设置完成后,可以使用display clock命令进行查瞧。

【举例】# 设置设备当前日期为2005年8月1日14时10分20秒。

<Sysname> clock datetime 14:10:20 08/01/20051、1、2 clock summer-time【命令】clock summer-time zone-name one-off start-time start-date end-time end-date offset-timeclock summer-time zone-name repeating { start-time start-date end-time end-date | start-time start-year start-month start-week start-day end-time end-year end-month end-week end-day } offset-timeundo clock summer-time【视图】用户视图【参数】zone-name:夏令时名称,为1～32个字符得字符串,区分大小写。

one-off:表示仅对某一年得夏令时时间进行设置。

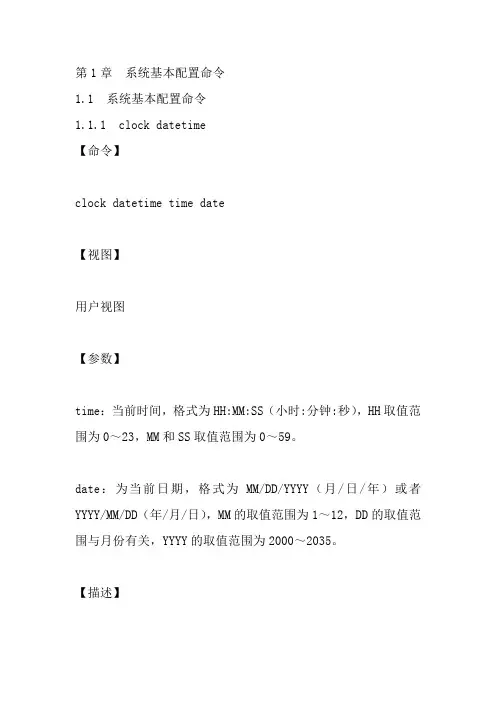

第1章系统基本配置命令1.1 系统基本配置命令1.1.1 clock datetime【命令】clock datetime time date【视图】用户视图【参数】time：当前时间，格式为HH:MM:SS（小时:分钟:秒），HH取值范围为0～23，MM和SS取值范围为0～59。

date：为当前日期，格式为MM/DD/YYYY（月/日/年）或者YYYY/MM/DD（年/月/日），MM的取值范围为1～12，DD的取值范围与月份有关，YYYY的取值范围为2000～2035。

【描述】clock datetime命令用来设置系统时间和日期。

在需要严格获取绝对时间的应用环境中，必须设定设备当前日期和时钟。

在输入时间参数时，可以不输入秒。

设置完成后，可以使用display clock命令进行查看。

【举例】# 设置设备当前日期为2005年8月1日14时10分20秒。

<Sysname> clock datetime 14:10:20 08/01/20051.1.2 clock summer-time【命令】clock summer-time zone-name one-off start-time start-date end-time end-date offset-timeclock summer-time zone-name repeating { start-time start-date end-time end-date | start-time start-year start-month start-week start-day end-time end-yearend-month end-week end-day } offset-timeundo clock summer-time【视图】用户视图【参数】zone-name：夏令时名称，为1～32个字符的字符串，区分大小写。

one-off：表示仅对某一年的夏令时时间进行设置。

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 descriptionTo.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

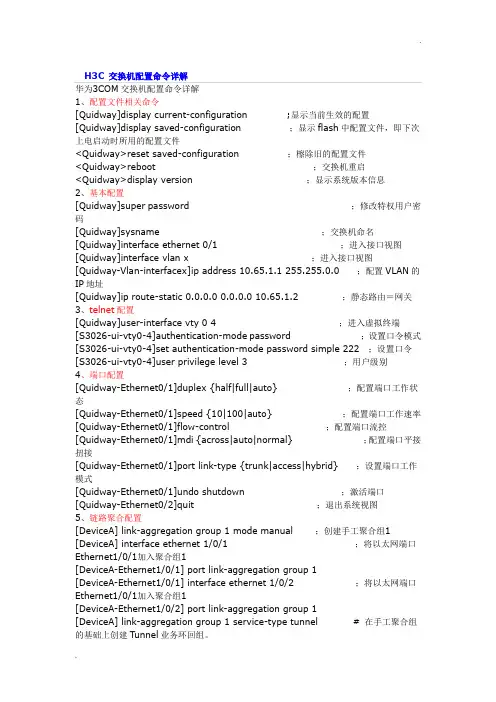

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图6、ipaddress配置IP地址和子网掩码7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、iproute-staticdescriptionTo.R2配置静态路由11、iproute-static0.0.0.0descriptionTo.R2配置默认的路由H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

第1章系统基本配置命令1.1系统基本配置命令1.1.1clockdatetime【命令】clockdatetimetimedate【视图】用户视图【参数】time：当前时间，格式为HH:MM:SS（小时:分钟:秒），HH取值范围为0～23，MM和SS取值范围为0～59。

date：为当前日期，格式为MM/DD/YYYY（月/日/年）或者YYYY/MM/DD（年/月/日），MM的取值范围为1～12，DD的取值范围与月份有关，YYYY的取值范围为2000～2035。

【描述】clockdatetime命令用来设置系统时间和日期。

在需要严格获取绝对时间的应用环境中，必须设定设备当前日期和时钟。

在输入时间参数时，可以不输入秒。

设置完成后，可以使用displayclock命令进行查看。

【举例】#设置设备当前日期为2005年8月1日14时10分20秒。

<Sysname>clockdatetime14:10:2008/01/20051.1.2clocksummer-time【命令】clocksummer-timezone-nameone-offstart-timestart-dateend -timeend-dateoffset-timeclocksummer-timezone-namerepeating{start-timestart-date end-timeend-date|start-timestart-yearstart-monthstart-w eekstart-dayend-timeend-yearend-monthend-weekend-day}of fset-timeundoclocksummer-time【视图】用户视图【参数】zone-name：夏令时名称，为1～32个字符的字符串，区分大小写。

one-off：表示仅对某一年的夏令时时间进行设置。

repeating：表示对从某一年开始的以后每年的夏令时时间的设置。

H3C路由器配置命令表H3C路由器配置命令表1·路由器基本配置命令1·1 接口配置命令●interface <interface_name>: 进入接口配置模式●ip address <ip_address> <subnet_mask>: 设置接口IP地质和子网掩码●description <description>: 给接口添加描述信息1·2 路由配置命令●ip route <destination_network> <subnet_mask> <next_hop>: 配置路由●ip default-gateway <default-gateway_address>: 配置默认网关●ip routing: 开启路由功能1·3 主机名与域名配置命令●hostname <hostname>: 设置路由器主机名●domn-name <domn_name>: 设置路由器域名●enable password <password>: 设置访问特权模式的密码●line vty 0 4、进入VTY线路配置模式●login: 启用登录验证●password <password>: 设置VTP登录密码●exit: 退出线路配置模式2·协议配置命令2·1 静态路由配置命令●ip route-static <destination_network><subnet_mask> <next_hop>: 配置静态路由2·2 动态路由配置命令●router rip: 进入RIP路由配置模式●network <network_address>: 配置本地网络●router ospf <process_id>: 进入OSPF路由配置模式●network <network_address> <subnet_mask> area <area_id>: 配置本地网络●router bgp <AS_number>: 进入BGP路由配置模式●network <network_address> mask<subnet_mask>: 配置本地网络●neighbor <neighbor_address> remote-as<AS_number>: 配置BGP邻居3·安全配置命令3·1 访问控制列表（ACL）配置命令●access-list <acl_number> {permit ---●deny} <protocol> <source_ip> <destination_ip>: 配置ACL规则●interface <interface_name>●inbound----outbound ip access-group<acl_number>: 将ACL应用于接口的进或出方向3·2 密码和认证配置命令●enable secret <password>: 设置特权模式密码●username <username> password <password>: 创建本地用户名和密码4·网络地质转换（NAT）配置命令4·1 静态NAT配置命令●interface <inside_interface>●nat static <inside_local_ip><outside_global_ip>4·2 动态NAT配置命令●interface <inside_interface>●nat dynamic <outside_interface>5·本地管理配置命令5·1 SSH配置命令●rsa local-key-pr create: RSA密钥对●ssh server enable: 启用SSH服务器●ssh user <username> authentication-type password: 设置SSH用户身份验证方式为密码●user-interface vty 0 4、进入VTY用户界面配置模式●authentication-mode aaa: 设置认证模式为AAA●protocol inbound ssh: 允许SSH访问5·2 SNMP配置命令●snmp-agent sys-info version <version>: 设置SNMP版本●snmp-agent community read <community_name>: 配置SNMP读社区字符串附件：本文档不涉及附件。

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1 [DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

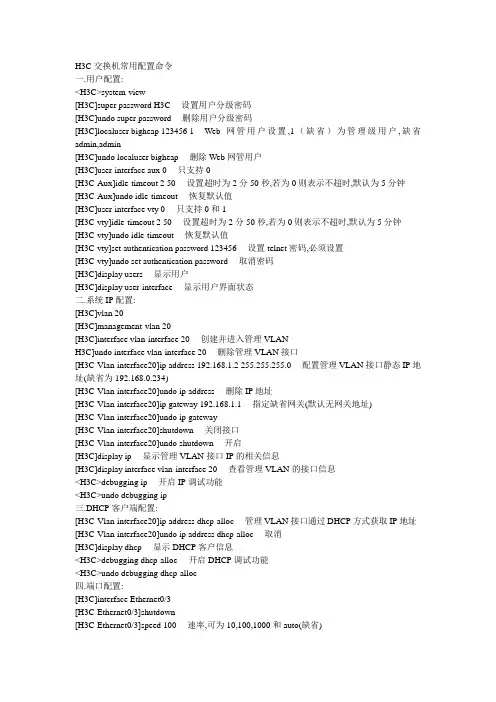

H3C交换机常用配置命令一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLANH3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk [H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both 为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M [H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational 8.debuggin g<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

H3C交换机配置命令（在命令行界面，可以直接打“tab”键来补全命令）1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件[Quidway]＞reboot 交换机重启[Quidway]＞display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface Ethernet 0/1 进入交换机接口视图[Quidway]interface vlan x 进入接口视图，一般用于配置VLAN1的管理地址，即inter vlan1[Quidway-vlan-interfacex]ip address 10.65.1.1 255.255.0.0 配置vlan 的IP地址，即交换机管理地址[Quidway]IP route-static 0.0.0.0.0.0.0.0 10.65.1.2 静态路由=网关3、Telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet0/1]duplex｛half|full|auto｝配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi ｛across|auto|normal｝配置端口平接扭接[Quidway-Ethernet0/1]prot link-type｛trunk|access|hybrid｝设置端口工作模式[Quidway-Ethernet0/1]undo shutdown 激活端口（针对每个端口的具体配置时，必须要undo掉）[Quidway-Ethernet0/2]quit 退出系统视图5、链路聚合配置链路聚合（link Aggregation）又称Trunk，是指将多个物理端口捆绑在一起，成为一个逻辑端口，已实现出/入流量在各成员端口的负荷分担，交换机根据用户配置的端口负荷分担策略决定报文从哪一个成员端口发送到对端的交换机。

H3C华三交换机基本配置命令大全一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤步骤命令用途说明1system-view例如：<sysname> system-view进入系统视图2interface interface-type interface-number例如：[sysname] interface GigabitEthernet 1/0/1进入以太网端口视图或端口组视图或二层聚合端口（三者必选其一）。

进入以太网端口视图后，下面进行的配置只在当前端口下生效；进入端口组视图后，下面进行的配置将在端口组中的所有端口下生效；在二层聚合端口视图下执行该命令，则该配置将对二层聚合端口以及相应的所有成员端口生效。

h3c企业路由器命令整理下列命令是在hcl中摘抄出来的MSR3620⽤户视图命令:⽂件操作dir 显⽰存储介质上的⽂件和⽬录pwd 显⽰当前⼯作⽬录mkdir 创建⼀个新⽬录rmdir 删除⼀个现有的⽬录cd 改变当前⽬录copy 复制⼀个⽂件more 显⽰⼀个⽂件的内容move 移动⼀个⽂件rename 重命名⼀个⽂件或⽬录delete 删除⼀个⽂件undelete 恢复已删除的⽂件（在回收站中恢复⼀个⽂件）archive 归档配置format 格式化⼀个存储介质gunzip 解压⽂件gzip 压缩⽂件logfile ⽇志⽂件配置mount 挂载⼀个存储介质umount 卸载⼀个存储介质tar 归档管理客户端操作tftp 打开⼀个TFTP连接sftp 建⽴⼀个SFTP连接ftp 打开⼀个FTP连接ssh2 建⽴⼀个安全的shell客户端连接（虽然没有这个ssh命令只有ssh，ssh命令可以直接使⽤，属于隐藏命令）telnet 建⽴⼀个telnet连接scp 建⽴⼀个SCP连接系统操作backup 备份操作boot-loader 软件镜像⽂件管理bootrom 更新/读取/备份/恢复 bootrombootrom-access Bootrom访问控制clock 指定系统时间firmware 固件管理install 执⾏软件包管理操作local-guest 管理访客⽤户monitor 系统监控power-supply 指定供电配置信息quit 退出当前命令视图system-view 进⼊系统视图tclquit 退出TCL shelltclsh 进⼊TCL shellxml 进⼊XML视图process 进程管理reboot 重启操作refresh 做软复位repeat 重复执⾏历史命令reset 重置操作restore 恢复操作save 保存当前配置scheduler 调度器配置screen-length 多屏幕输出功能startup 指定系统启动参数super 切换到⼀个⽤户⾓⾊undo 取消当前设置修复测试exception 异常信息配置diagnostic-logfile 诊断⽇志⽂件配置fixdisk 检查和修复⼀个存储介质md5sum 使⽤MD5算法计算⼀个⽂件的哈希值sha256sum 使⽤SHA256算法计算⼀个⽂件的哈希值ping Ping功能tracert Tracert功能security-logfile 安全⽇志⽂件配置⽹络配置arp 地址解析协议（ARP）模块debugging 启⽤系统调试功能dialer 指定按需拨号路由（DDR）配置信息display 显⽰当前系统信息dp-switchover DP切换操作free 释放⼀条线路ip 指定IP配置l2vpn ⼆层虚拟专⽤⽹络（L2VPN）模块lock锁定当前线路loopback-test 配置回环测试设置mpls 多协议标签交换（MPLS）模块oam 配置OAM参数oap 开放式应⽤平台模块packet-capture 抓包模块send 向其他线路发送信息terminal 设置终端线路特征别名配置erase "delete"的别名exit "quit"的别名no "undo "的别名show "display "的别名write "save "的别名⾼级扩展功能python 使⽤python脚本的源代码系统视图命令：[H3C]?System view commands:aaa AAA配置access-list 'access'的别名acl 指定ACL配置信息alias 配置⼀个命令的别名apn-profile 指定接⼊点参数配置⽂件app-group 指定⼀个应⽤组apply 应⽤⼀个PoE配置⽂件archive 归档参数arp 地址解析协议（ARP）模块aspf ⾼级状态包过滤（ASPF）模块attack-defense 配置攻击防御功能autodeploy ⾃动配置bandwidth-based-sharing 指定基于带宽的负载分担模式 bfd 双向转发检测（BFD）模块bgp 边界⽹关协议（BGP）模块blacklist 配置⿊名单功能bmp BGP监控协议模块card-mode 设置卡模式chassis 配置⼀个chassisclient-verify 配置客户端验证功能clock 指定系统时钟cloud 云管理模块cmtunnel 云管理隧道功能configuration 配置⽂件操作参数connection-limit 连接限制模块control-plane 控制平⾯controller 指定控制器配置视图copyright-info 版权信息配置cwmp CPE⼴域⽹管理协议（CWMP）模块dcn 启⽤数据通信⽹络功能ddns 动态域名系统（DDNS）模块delete 删除功能dhcp DHCP模块diagnostic-logfile 诊断⽇志⽂件配置dialer 指定按需拨号路由(DDR)配置信息dialer-group 创建⼀个dialer-group规则display 显⽰当前系统信息dns 域名系统（DNS）模块domain ISP域名配置dot1x 802.1X模块end 'return'的别名erase "删除 "的别名evi 以太⽹虚拟互连模块evi-isis EVI IS-IS设置exit "quit "的别名explicit-path 配置⼀个明确的路径file ⽂件系统配置fips 联邦信息处理标准（FIPS）140-2模块flow-interval 设置接⼝统计的时间间隔flow-monitor 流量监控模块forwarding 流量分类转发数据包fr 指定FR配置信息ftp FTP配置信息gdoi 解释组域模块global-address-family 指定⼀个地址族gratuitous-arp-learning 指定Graduitous ARP学习功能gratuitous-arp-sending 指定在收到不同⼦⽹ARP数据包时发送gratuitous-arp数据包 hardware-resource 指定硬件资源⼯作模式配置信息header 指定登录标语hostname 'sysname'的别名hotkey 指定⼀个命令的热键http-redirect HTTP重定向功能hwtacacs HW终端访问控制器访问控制系统(HWTACACS)模块igmp 互联⽹组管理协议模块igmp-snooping 互联⽹组管理协议snooping模块ike 互联⽹密钥交换模块ikev2 互联⽹密钥交换版本2（IKEv2）模块info-center 信息中⼼模块interface接⼝配置ip 指定IP配置ipsec IP安全模块ipv6 指定IPv6配置irf 指定IRF配置信息irf-port IRF端⼝isis IS-IS模块ita 智能⽬标会计配置keychain 配置⼀个钥匙链l2tp 第⼆层隧道协议模块l2tp-group 配置⼀个 L2TP 组l2vpn 第⼆层虚拟专⽤⽹络（L2VPN）模块l3vpn 第三层虚拟专⽤⽹络（L3VPN）模块lacp 配置LACP协议ldap 指定LDAP配置信息license 许可证管理line 配置线路link-aggregation 指定链路聚合组配置信息lldp 链接层发现协议(802.1ab)local-guest 管理访客⽤户local-user 配置⼀个本地⽤户local-user-export 导出本地⽤户账户local-user-import 导⼊本地⽤户账户lock锁定当前线路logfile ⽇志⽂件配置logging "info-center "的别名loopback-detection 环回检测模块loopback-test 配置回环测试设置mac-address 配置MAC地址mac-authentication MAC认证模块mac-list 配置MAC地址列表memory-threshold 设置内存阈值mirroring-group 指定镜像组mld Multicast Listener Discovery Protocol模块mld-snooping Multicast Listener Discovery snooping modulemodem 指定调制解调器特性monitor 系统监视器mpls 多协议标签交换（MPLS）模块msdp 多播源发现协议（MSDP）模块mtr-policy 配置⼀个MTR策略multicast 多播模块multicast-domain 多播域（MD）模块nat ⽹络地址转换器（NAT）模块netconf ⽹络配置协议（NETCONF）配置no "undo "的别名nqa NQA模块ntp-service ⽹络时间协议（NTP）模块nvgre 使⽤通⽤路由封装的⽹络虚拟化模块oam 配置OAM参数oap 开放应⽤平台（OAP）模块object-group 配置⼀个对象组object-policy 指定对象策略配置信息openflow OpenFlow模块ospf 开放最短路径优先（OSPF）模块ospfv3 开放最短路径优先版本3（OSPFv3）模块packet-filter 数据包过滤器设置password-control 密码控制功能password-recovery 密码恢复功能pim 协议独⽴组播（PIM）模块ping Ping functionpki 公钥基础设施（PKI）模块poe 以太⽹供电poe-profile PoE配置⽂件policy-based-route 指定⼀个基于策略的路由port-mapping 配置端⼝映射port-security 端⼝安全模块portal 门户认证模块posa 销售点接⼊模块ppp 点对点协议模块pppoe-server 以太⽹PPP服务器模块probe 探针模块public-key 公钥命令pw-class配置⼀个伪线类别qinq 802.1QinQ功能qos 服务质量模块quit 退出当前命令视图radius 远程认证拨⼊⽤户服务（RADIUS）模块radius-server RADIUS服务器功能repeat 重复执⾏历史命令reserved 为协议保留的VXLANreset 重置操作restful RESTful模块return退出到⽤户视图rib 路线信息库（RIB）命令rip 路由信息协议（RIP）命令ripng 路由信息协议下⼀代(RIPng)命令rmon RMON模块role 指定⽤户⾓⾊配置信息route-policy 指定⼀个路由策略router 配置路由器信息rsvp 启⽤资源保留协议（RSVP）。

H3C交换机常用配置命令一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP 地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明:1.emergencies2.alerts3.critical4.errors5.warnings6.notificationsrmational8.debugging<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
