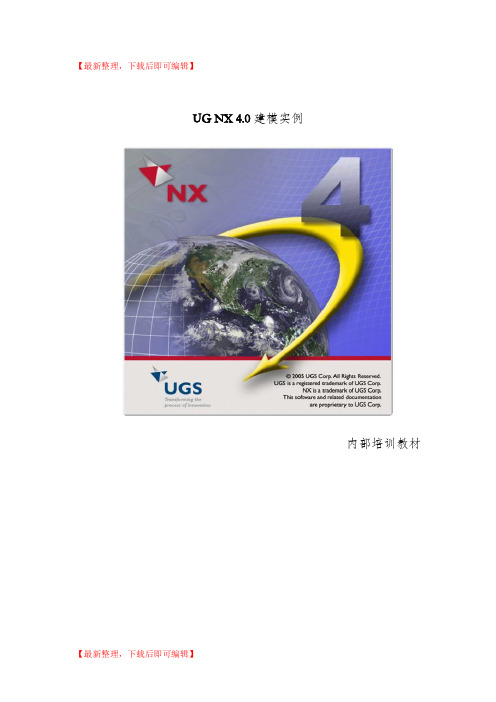

【最新整理，下载后即可编辑】UG NX 4.0建模实例内部培训教材专题一实体建模知识点：✓拉伸特征✓实体倒圆✓镜像✓阵列✓抽壳✓裁剪✓拔模实例一连杆造型设计１．工作图图12．学习目的和任务1）二维图形生成三维实体的有效方法：扫描特征2）深入学习扫描特征中的拉伸体命令3）实体倒圆的功能4）掌握镜像实体和镜像特征功能3．产品分析1）结构分析本例中的连杆，由于其形状不规则，又含有较多的倒圆角，且各部分的厚度不相同。
造型时可按下列步骤进行：先画二维曲线再采用拉伸的方法构造基础的实体；考虑到连杆是关于左右和上下对称的，只做1/4的实体即可；拉伸中灵活运用偏置值和起始距离等参数，可以简便地完成造型。
2）构造框图连杆建模步骤步模型说明步模型说明骤骤1 绘制草图曲线2拉伸连杆主体3 拉伸连杆头部4 拉伸凹槽5 拉伸凸棱6 实体倒圆7 建立拔模斜度8 镜像实体9 构造孔特征4．操作步骤1）绘制二维轮廓采用草图图标，绘制下图所示二维轮廓图。
图22）拉伸连杆主体图3 图4单击拉伸命令，在选择意图对话框中选择“已连接曲线”，鼠标单击连杆主体曲线，在拉伸对话框中设置拉伸参数为：起始0，结束6.5，方式为创建。
生成的拉伸实体如图3所示。
3）拉伸连杆头部拉伸的方法和步骤与上面大致相同。
在拉伸对话框中设置拉伸参数为：起始0，结束10，方式为求和。
生成的拉伸实体如图4所示。
4）构造连杆的凹槽拉伸的方法和步骤与上面大致相同。
在拉伸对话框中设置拉伸参数为：起始3，结束6.5，方式为求差。
生成的拉伸实体如图5所示。
图5 图6 5）拉伸凸棱单击拉伸命令，在选择意图对话框中选择“单个曲线”，鼠标单击草图曲线中R25的边，在拉伸对话框中设置拉伸参数如下图所示，注意偏置中结束值的正负。
生成的拉伸实体如图6所示。
图7采用同样的办法拉伸连杆头部的另外一个凸棱，在拉伸对话框中设置偏置参数为：起始0，结束4。
生成的拉伸实体如图8所示。
图8 图96）实体倒圆实体倒圆要按照从大到小的顺序。
课程名称：UGNX4模具设计根底教程第10周〔11/22-11/28〕课题：产品建模高级实例与技巧-2 序号授课方式：实践教学目标：掌握三维曲线，拉伸，回转，沿导引线扫掠，边倒圆，抽克，拔模角，抽取曲线，投影曲线，偏置曲面，曲面缝合，分割体功能。
教学重点：运用成型特征，特征操作，曲面及曲面编辑进展产品建模。
教学难点：根据塑料件的工艺要求，合理的应用UG工具教学内容：三维曲面设计实例图10-1 图10-2上图10-1是实体，图10-2是曲面，应用实体加厚后，可以生产实体。
创立过程如下：1、曲线创立：通过草绘建立曲线，按CTRL+Q，完成草绘。
这里需要注意曲线的对称性，包括上下和水平方向的对称。
标注如图的尺寸。
如图10-3最好的状态是将对此中心线和坐标线重合，如图10-4。
图10-3 图10-4 操作方法是，选择水平和垂直两条中心线，分别和水平和垂直的坐标轴设置为共线。
完成草图，用空间曲线中的三点绘制圆弧的命令，创立三条曲线，曲线1的变径为20，选用的绘图方式是，点+点+半径值+XC-ZC片面的方式，创立第二条和第三条曲线有几种方法，第一中方法是，将坐标移到指定的位置。
这个位置可以选择在图10-3曲线的端点。
图10-5 图10-6如图10-7，具体的操作方法是，选择【格式】→【WCS】→【原点】选择一条曲线的端点，即可。
创立该曲线的方法是点+点+变径15+XC-ZC平面。
图10-7 图10-8课堂提问：另一条曲线的生产方法有几种呢？问题提示镜像，变换，重建。
2、创立垂直方向的曲线。
、垂直方向只有一条曲线，可以用各条曲线的中点完成，如图10-9。
3、创立曲面。
通过图10-9的六条曲线，创立一个曲面，用通过曲线网格命令，依次选择主线串三条，穿插线串三条。
常见的曲面如图10-10，值得注意的是，在选择各个方向的线条时，要有顺序的选择，图10-9保证起点的位置一样，生成的曲面那么不会发生扭曲。
图10-10 图10-114、构建曲面上的曲线在曲面上绘制线条是很难的，我们应用投影的方式，也可以得到同样的效果，要应用投影，必需先要有用于投影的曲线。
